Горизонтальная направляющая для подвижного анкерного устройства типа В, 6 метров

AIP DL 6 Горизонтальная направляющая для подвижного анкерного устройства типа В, 6 м.

ОБЛАСТЬ ПРИМЕНЕНИЯ
В качестве опорного элемента крепления анкерных устройств типа В  ТР ТС 019/2011, ГОСТ EN 795-2019,  ГОСТ EN/TS 16415-2015
Например, данное изделие можно использовать с анкерными устройствами Vento Тавр и Тавр Ролл

ГАБАРИТЫ НАПРАВЛЯЮЩЕЙ - 6 м.

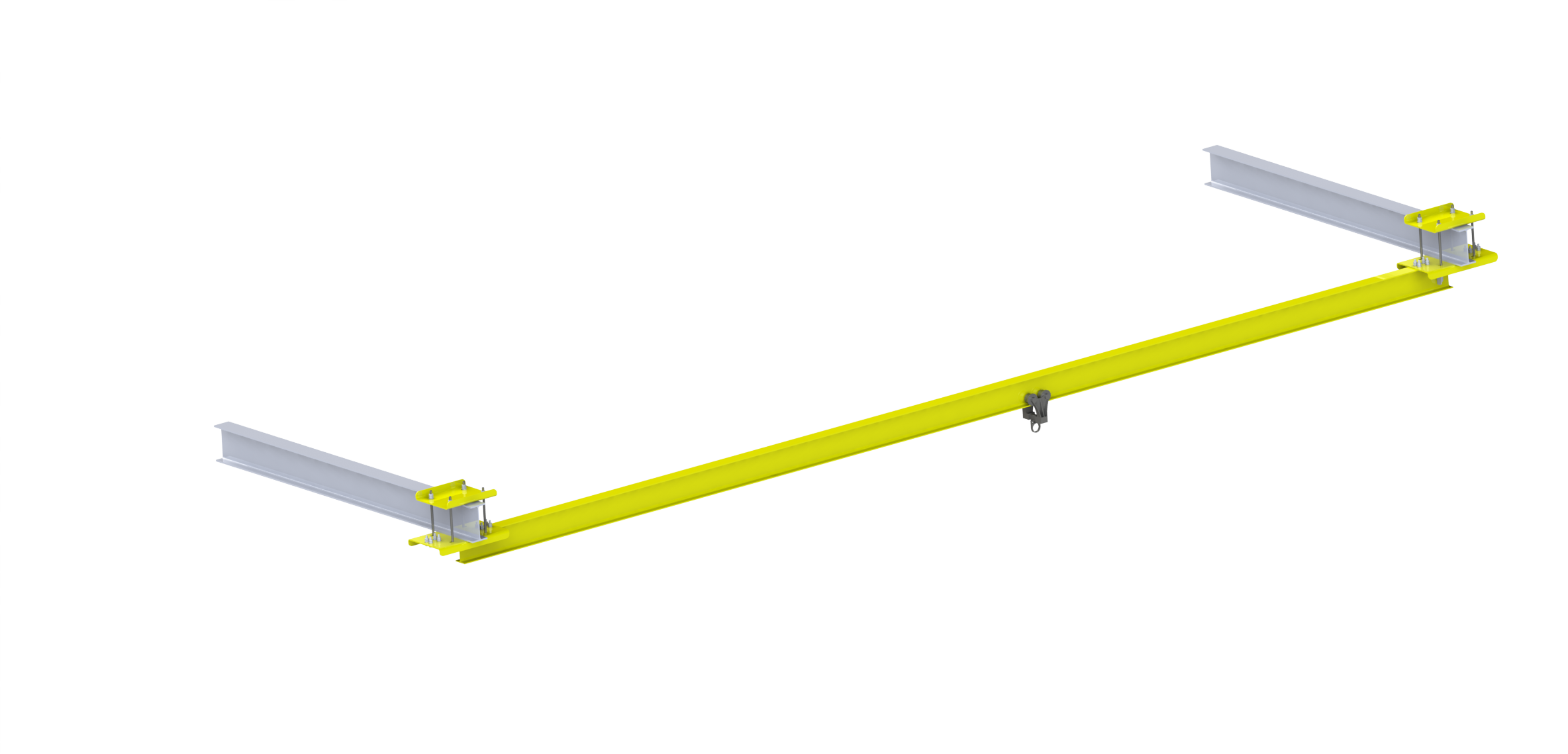

КОМПЛЕКТНОСТЬ ПОСТАВКИ НАПРАВЛЯЮЩЕЙ НА ПРОЛЕТ 6 м.

1. Сегмент направляющей 6 м. - 1 шт.
2. Концевой упор с крепежом - 2 к-та.
3. Пластина крепления нижняя с крепежом - 2 к-т.
4. Пластина крепления верхняя с крепежом L-300 мм - 2 к-т.

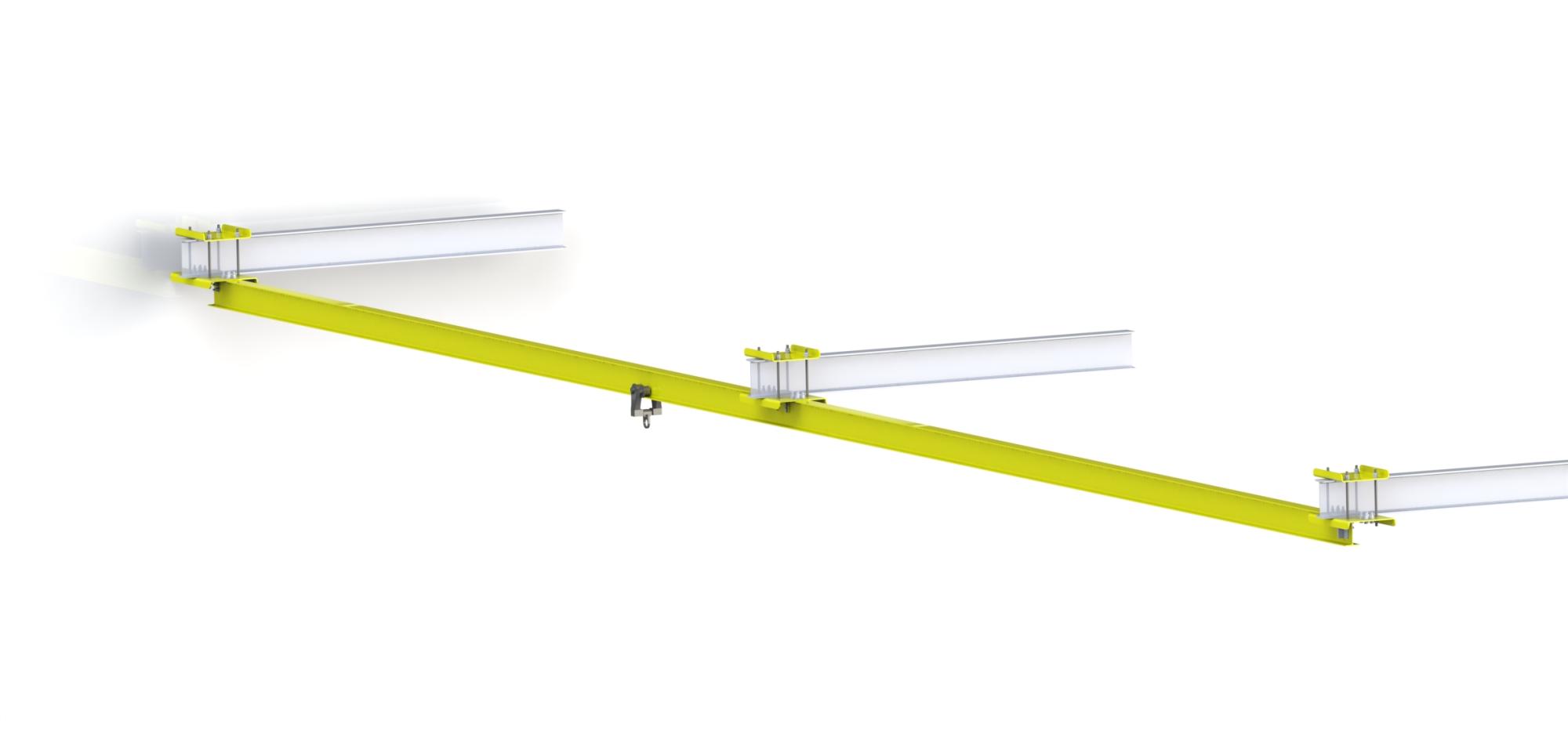

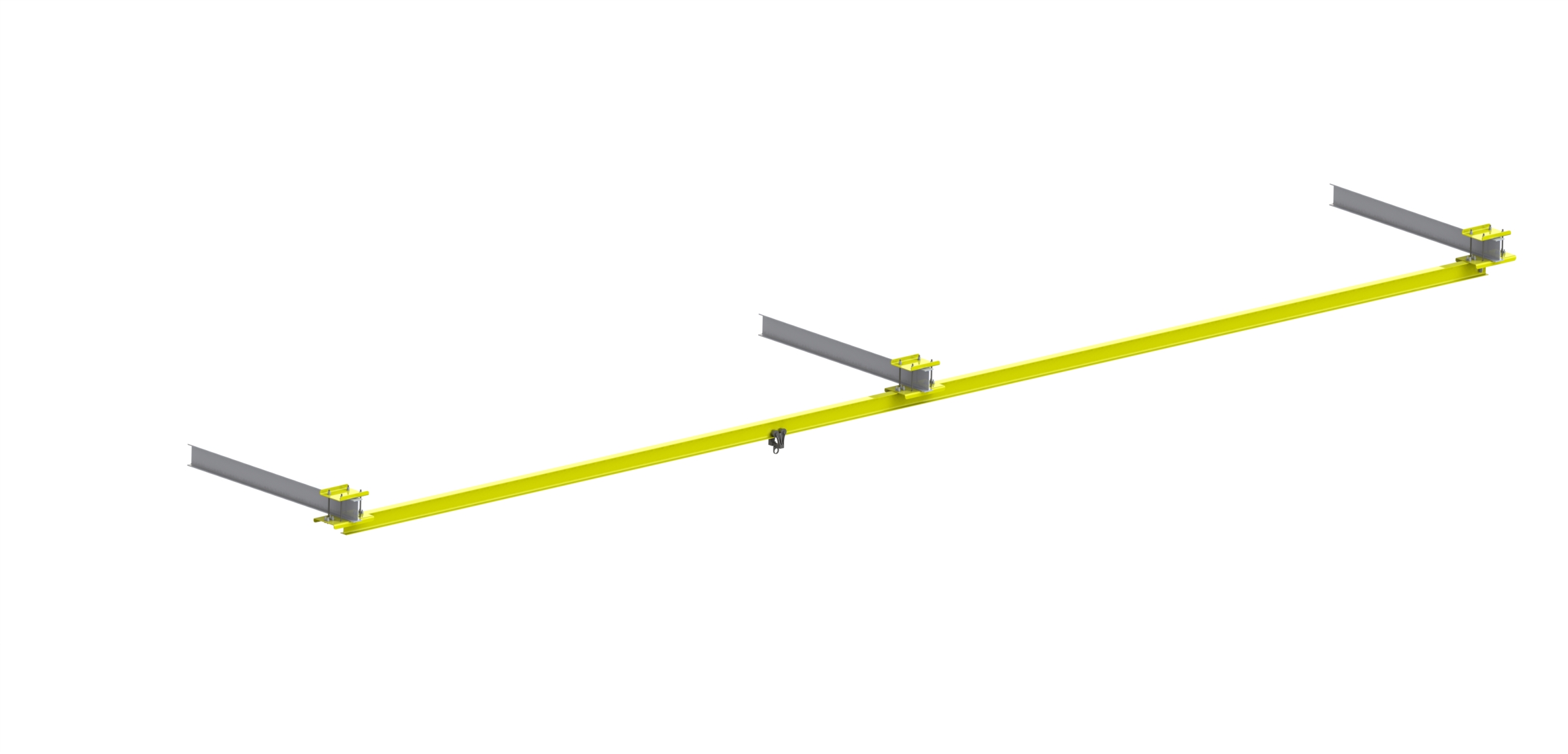

КОМПЛЕКТНОСТЬ ПОСТАВКИ НАПРАВЛЯЮЩЕЙ НА ПРОЛЕТ 12 м.

1. Сегмент направляющей 6 м. - 2 шт.
2. Концевой упор с крепежом - 2 к-та.
3. Пластина крепления нижняя с крепежом - 3 к-т.
4. Пластина крепления верхняя с крепежом L-300 мм - 3 к-т.
5. Соединительный элемент с крепежом - 1 к-т.

ХАРАКТЕРИСТИКА НАПРАВЛЯЮЩЕЙ 6 М. С КРЕПЛЕНИЯМИ

Вес в сборе, кг - 85
Длина сегмента направляющей, мм - 6000
Материал изготовления - сталь 09Г2С
Форма направляющей - двутавр
Антикоррозионное покрытие - порошковый окрас
Максимальный шаг установки, мм - 6000

ПОДГОТОВИТЕЛЬНЫЕ РАБОТЫ ПЕРЕД УСТАНОВКОЙ НАПРАВЛЯЮЩЕЙ

С изделием могут работать только лица, достигшие 18 лет, не имеющие медицинских  противопоказаний к работам на высоте и прошедшими специальное обучение пользованию изделием либо под непосредственным контролем квалифицированного специалиста.  Прочность узла крепления направляющей с основанием напрямую зависит от качества и типа несущей конструкции на которую устанавливается направляющая. Перед установкой направляющей необходимо убедиться в надежности несущей конструкции и ее способности воспринимать нагрузки, возникающие при потенциальном срабатывании СИЗ.
- Находясь на отметке ”0" выполнить установку на сегмент (ы) направляющей концевых
упоров и, в случае установке более 1 сегмента 6 м., сборку сегментов путем установки
соединительных элементов, входящих в комплект поставки.
- Установить в проектное положение пластины крепления верхние и нижние.
- Осуществить подъем сегмента(ов) направляющей для установки на пластины крепления нижние.
 - Закрепить сегмент (ы) направляющей на пластинах крепления нижних
  - Выполнить затяжку и контрение всех крепежных элементов на соединениях.

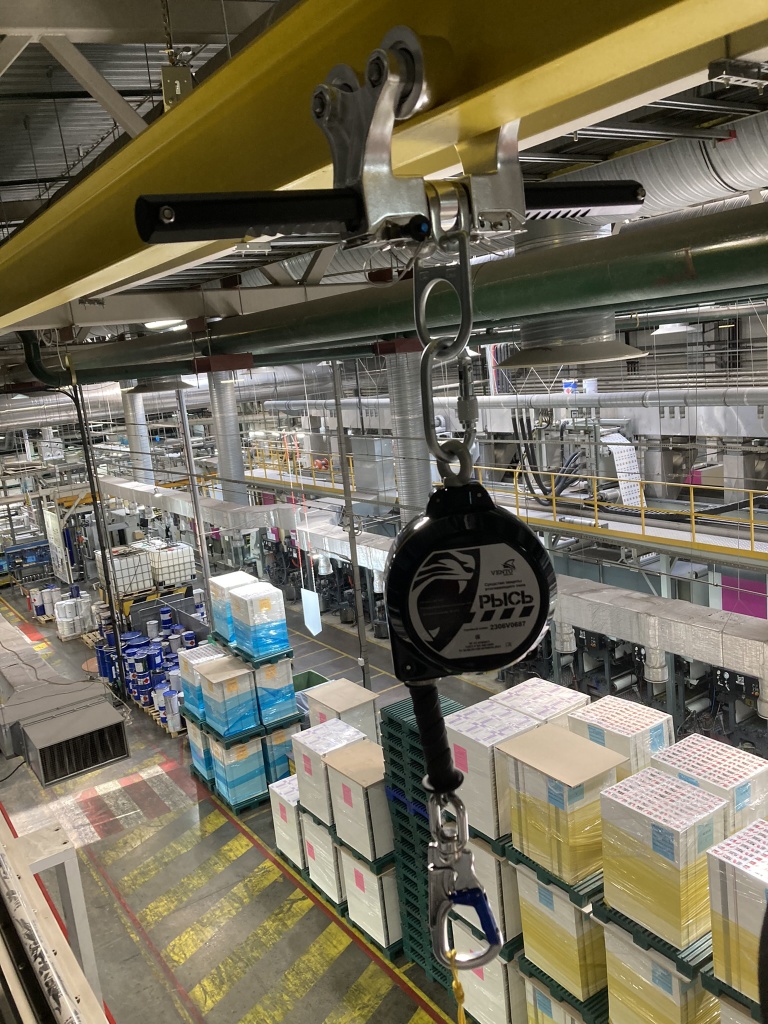

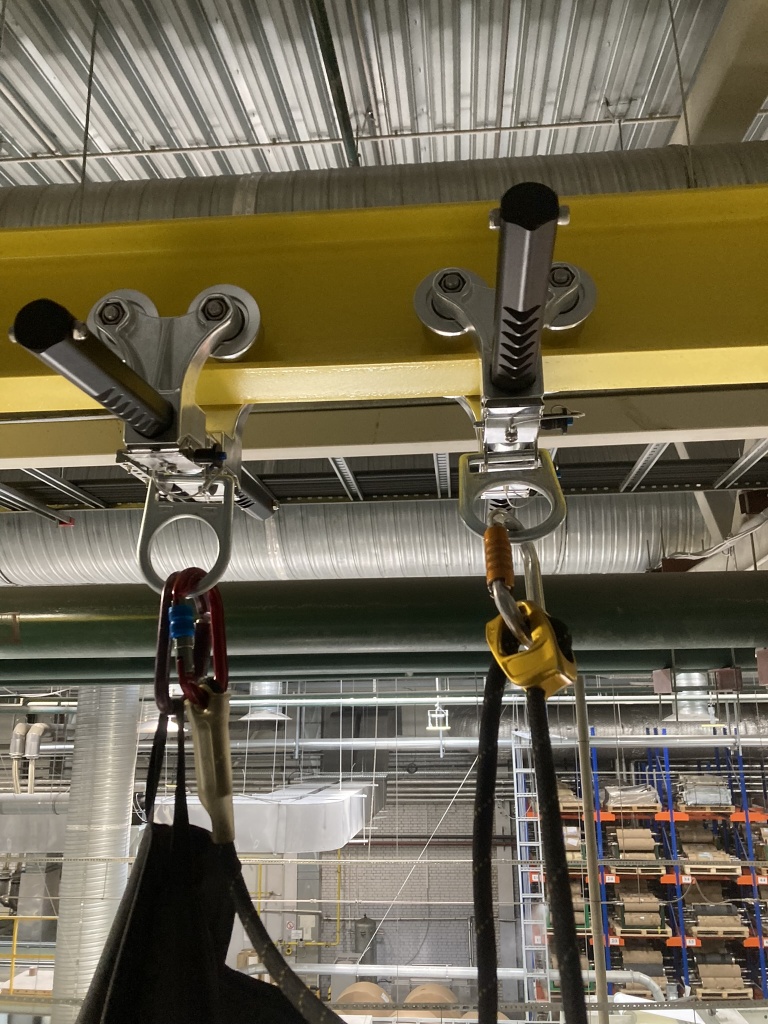

  - Выполнить установку анкерного устройства типа В на направляющую.
  - Выполнить установку средства защиты втягивающего типа к анкерному устройству типа В.
  - Направляющая готова к работе.

Внимание!
Направляющая должна быть установлена параллельно (180 гр.) к прилегаемой поверхности, запрещается установка направляющей в положение, отличном от горизонтального.



ПРЕДЭКСПЛУАТАЦИОННАЯ ПРОВЕРКА НАПРАВЛЯЮЩЕЙ
1. Перед каждым использованием провести тщательный визуальный и тактильный
осмотр изделия.
2. Убедиться в надежности, функциональной работоспособности, отсутствии
механических повреждений направляющей и крепежных элементов.
3. Проверить направляющую и крепежные элементы на отсутствие следов деформации.

УХОД ЗА НАПРАВЛЯЮЩЕЙ

Направляющая, бывшая в употреблении должна быть очищена от загрязнений и просушена. Избегайте контакт направляющей с агрессивными веществами (бензином, керосином, маслами, нефтепродуктами, кислотами и другими химически активными веществами). При эксплуатации направляющей под воздействием морской воды или частого механического воздействия свойства изделия снижаются.
