Горизонтальная анкерная линия Vento VZ-line

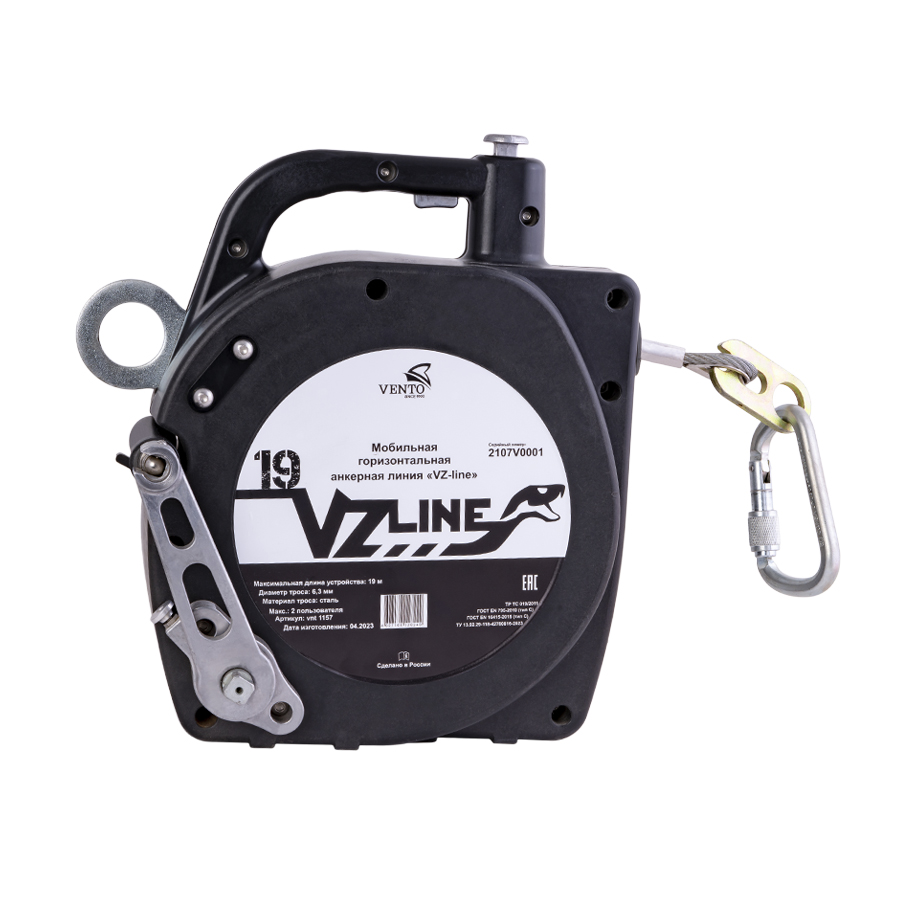

Мобильная горизонтальная анкерная линия VZ-Line (арт. VNT 1157)

Назначение

• Создание временной горизонтальной страховочной линии между двумя конструктивными анкерами.
• Защита двух пользователей одновременно (например, при работе на крыше, фасаде или строительных платформах).
• Соответствует требованиям ТР ТС 019/2011, сертифицировано как анкерное устройство для нескольких пользователей (тип С) для мобильных анкерных систем.

Ключевые характеристики

• Тип системы – С (горизонтальная гибкая анкерная линия).
• Количество пользователей – 2 человека (макс. нагрузка 2×100 кг).
• Длина линии – до 15 м (регулируется в зависимости от расстояния между анкерами).
• Компоненты – стальной трос/лента с амортизатором, карабины/зажимы для крепления.
• Установка – быстрый монтаж/демонтаж без инструментов.
• Сертификация – по требованиям ТР ТС 019/2011.

В комплект поставки входят:

1. Мобильная горизонтальная анкерная линия VZ-line, арт. vnt 1157 - 1 ед.
2. Анкерное устройство типа В (нержавеющая сталь, диаметр 8 мм) - 2 ед.
3. Карабин класса В (раскрытие затвора не менее 20 мм) - 2 ед.

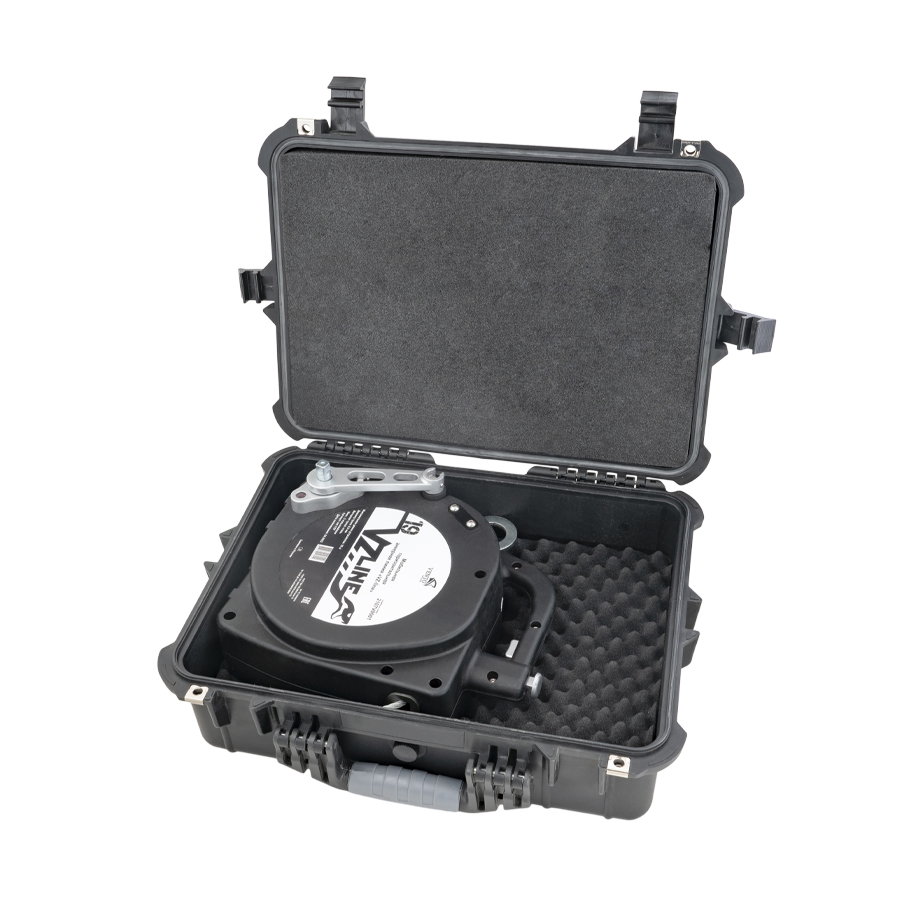

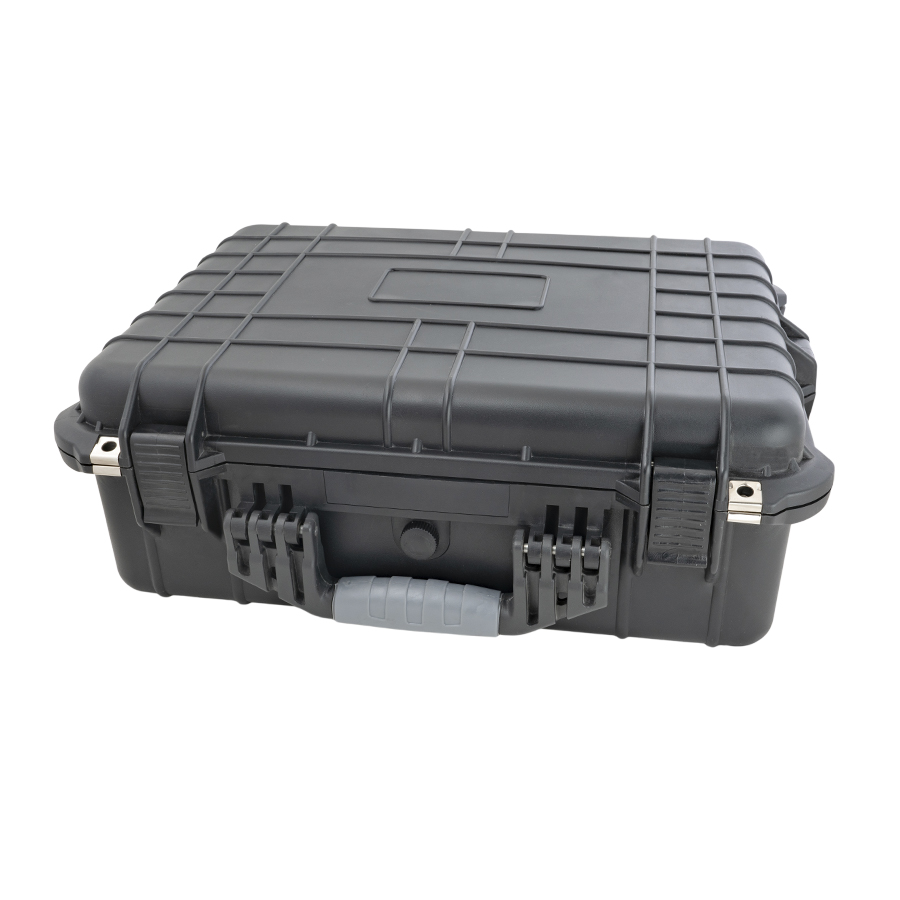

4. Шторм-кейс

Технические параметры

• Тип: Временная анкерная линия (С)
• Материал: Стальной трос/полиэстерная лента + амортизатор
• Макс. нагрузка: 2 × 100 кг (одновременно)
• Динамическая деформация: Амортизация рывка (минимизация нагрузки на анкеры)
• Рабочая температура: от -30°C до +50°C

Как работает?

• Крепление к анкерам – линия фиксируется между двумя структурными точками (например, балками, колоннами).
• Подключение привязей – пользователи цепляют свои СИЗ (поясные или грудные стропы) к линии через карабины.
• Амортизация рывка – при срыве система поглощает энергию, снижая нагрузку на анкеры.

Области применения

• Строительство – работы на плоских крышах, фасадах.
• Промышленность – обслуживание конструкций (краны, фермы).
• Спасательные операции – организация временных страховочных линий.

Плюсы VZ-Line

• Мобильность – быстро развертывается и снимается.
• Универсальность – подходит для разных типов анкеров.
• Безопасность – амортизация снижает риск повреждения конструкции.

Инструкция по монтажу

• Убедитесь, что анкерные точки выдерживают нагрузку (минимум 12 кН каждая).
• Закрепите концы линии на анкерах с помощью карабинов/зажимов.
• Проверьте натяжение – линия не должна провисать, но и не должна быть слишком натянута.
• Подключите привязи пользователей к разным участкам линии (во избежание пересечений).

Меры безопасности

• Не превышайте допустимую нагрузку (2 человека × 100 кг).
• Избегайте острых кромок.
• Проверяйте износ троса/ленты и амортизатора перед каждым использованием.

Использование

Внимание! СИЗ от падения с высоты может применяться только компетентными пользователями, прошедшими инструктаж по применению СИЗ.

Перед использованием:

• Обе точки крепления должны устанавливаться на примерно одинаковой высоте, чтобы наклон горизонтальной тросовой системы составлял не более 10°.

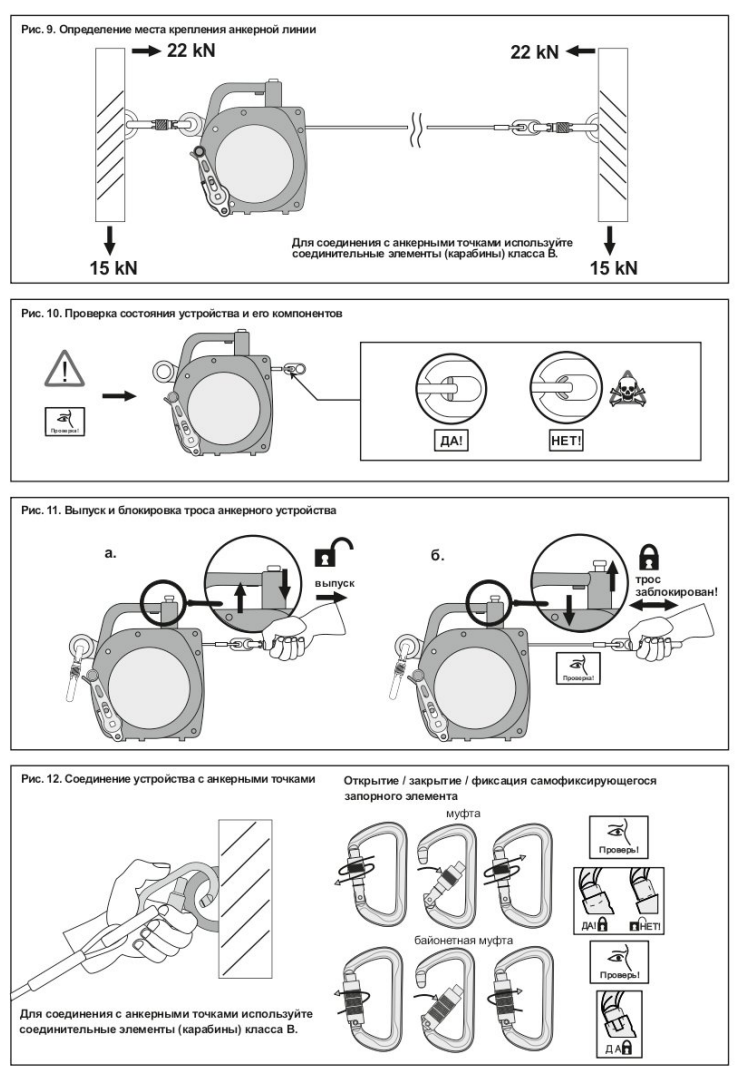

• Структурный анкер должен иметь прочность не менее 15 кН в любом направлении и выдерживать нагрузку не менее 22 кН вдоль оси натяжения троса.
• Внимание! Деформация анкерных точек может сказаться на параметрах системы и увеличить необходимое допустимое безопасное пространство под системой, что может привести к серьезным травмам и ли к гибели людей.
• Внимание! При использовании проушина анкерного устройства и конец троса должны быть надежно прикреплены к соответствующим анкерным точкам. Никогда не крепите конец троса к привязи для использования в качестве лебедки.
• Максима льная длина отрезка горизонтального троса составляет 19 м.
• Подсоединяемая подсистема должна включать в себя устройство, рассеивающее кинетическую энергию, возникающую в момент остановки падения, до значения не более 6,0 кН
• Горизонтальный трос устройства следует располагать на уровне, при котором сводится к минимуму свободное падение и обеспечивается удобство применения.
• Горизонтальный трос следует устанавливать рядом с рабочим местом для уменьшения риска маятникового движения при падении, т.к. при сильном маятниковом движении может произойти травмирование или даже смерть при ударе о рядом находящиеся конструкции.
• Во время работ на высоте следует применять полные страховочные привязи.

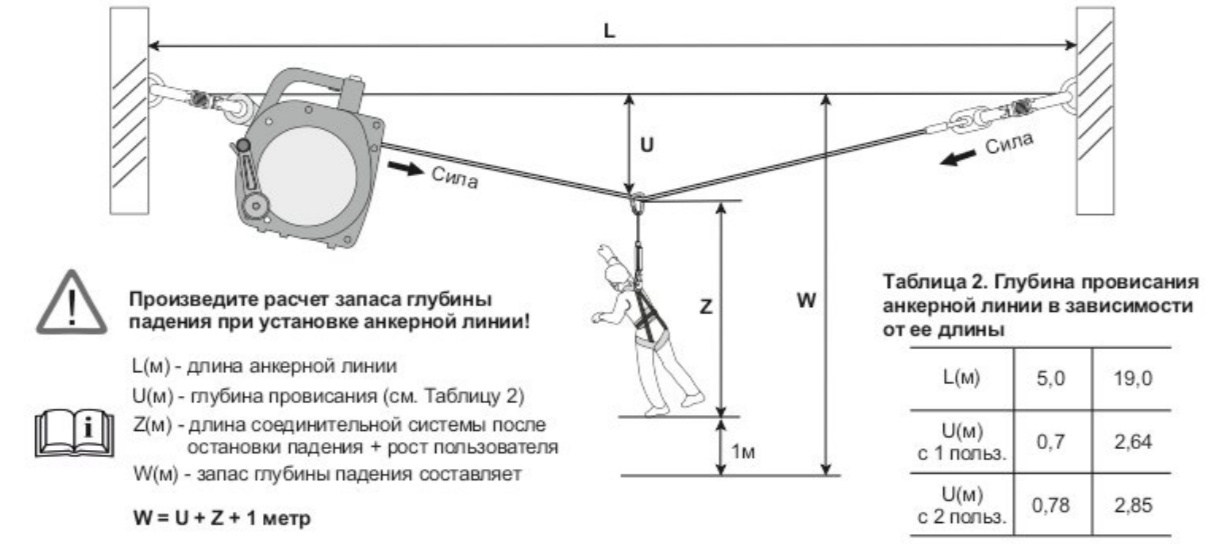

• Следует максимально укорачивать длину подсоединяемой подсистемы для снижения потенциальной глубины свободного падения и обеспечения достаточного для безопасной остановки падения запаса по высоте.
• При использовании СИЗ втягивающего типа, к анкерной линии его необходимо крепить таким образом, чтобы исключить падение с фактором 1 или больше
• При одновременной работе двух пользователей необходимо учитывать, что при падении одного пользователя и провисании анкерной линии, второй пользователь может быть отброшен за пределы рабочей зоны. Потенциальная опасность падения второго пользователя повышается по мере увеличения длины отрезка троса. Для снижения потенциальной опасности падения второго человека рекомендуется использовать отдельные анкерные линии для каждого пользователя, либо более короткие отрезки троса, либо пропускать трос анкерной линии через промежуточные точки анкерного крепления.
