Обеспечение безопасности при работе на кровлях. Расположение анкерных устройств

Одним из ключевых факторов, влияющий на безопасность работ на высоте, является место расположения анкерных устройств. Неправильное расположение анкерных устройств может создать дополнительные опасные факторы при работе на высоте, такие как фактор маятника. В данной статье специалисты компании Protekt представили свой взгляд на оптимальное расположение анкерных линий и анкерных устройств на кровле.

Работа на скатной и плоской кровле связана с риском падения с высоты. Особую опасность представляет работа в непосредственной близости от карнизного свеса скатной кровли или на углах плоской кровли. В этом случае существует риск падения с маятником, что может дополнительно травмировать работника и увеличить глубину падения.

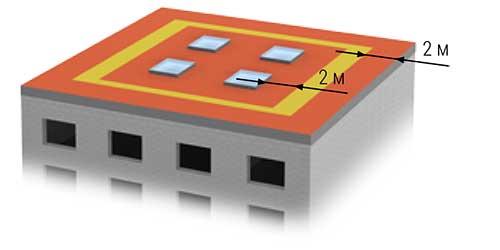

 Общие правила определения опасных рабочих зон

В соответствии с требованиями Правил по охране труда при работе на высоте, следует использовать коллективные средства индивидуальной защиты или персональные средства защиты от падения с высоты в случаях, если:

• Работник находится на расстоянии менее 2-х метров от неогражденного перепада по высоте.
• Работник может попасть в опасную зону при выполнении своих должностных обязанностей, например, при переноске материалов. Следует учитывать ветровое воздействие на открытых кровлях.
• Работник находится на расстоянии менее 2-х метров от хрупких поверхностей, открытых мансардных окон, световых люков и т.д.
• На рабочем месте имеются хрупкие перекрытия, ненадежные конструкции.

Установка стационарной анкерной линии на плоской кровле

Наиболее безопасное решение для прямоугольных крыш

Наилучшем решением для большинства зданий с плоской кровлей прямоугольной формы является установка анкерной линии по периметру кровли.

Плюсы:

• Удобство использования. Свободный доступ по всей площади кровли.
• Минимальная зона с повышенным риском падения с высоты (углы здания).
• Возможность использования легких носимых СИЗ. Например, можно использовать стропы длиной 2 метра, носимые СИЗ втягивающего типа длиной 2 метра и т.д.

Минусы:

• Высокая стоимость компонентов и строительно-монтажных работ по установке, особенно на кровле большой площади.
• Возможны затруднения при очистке кровли от снега.

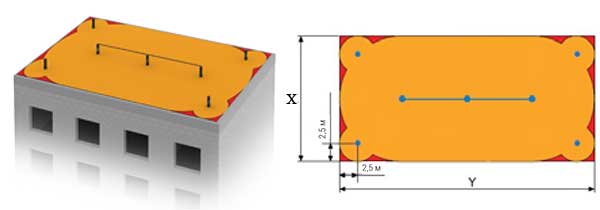

Альтернативное решение для прямоугольных кровель с размерами х>20 м, у>20 м

Для оптимизации затрат на установку страховочной системы можно выбрать альтернативное решение. При должном уровне подготовки работников, данное решение обеспечивает безопасность работников. Решение состоит в использовании анкерной линии меньшей длины и дополнительной установкой анкерных устройств (анкерных столбов) по углам кровли. К дополнительным анкерным столбам работник присоединяется при выполнении работ на углах кровли.

Плюсы:

• Меньшая стоимость компонентов. Особенно актуально на кровлях большой площади.
• Большее расстояние от края кровли. Более простая очистка кровли от снега.

Минусы:

• Необходимость использования более длинных (тяжелых) индивидуальных СИЗ, таких как гибкие анкерные линии и СИЗ ползункового типа, СИЗ втягивающего типа длиной 6-10 метров.
• При недостаточной квалификации или внимательности работников, существует риск не использования дополнительных анкерных устройств (анкерных столбов), что повышает риск травмирования при падении.
• В случае наличия оборудования на кровле, безопасная работ на краю может быть затруднена.

Альтернативное решение для прямоугольных кровель с размерами х<20м, у>20м

Данное решение предполагает установку прямой анкерной линии и установку дополнительных анкерных устройств по углам кровли. Данное решение оптимально для длинных, вытянутых кровель.

Плюсы:

• Наиболее дешевое решение
• Страховочная система в наименьшей степени препятствует размещение дополниетльного оборудования на кровле и выполнению работ

Минусы:

• Наибольшая площадь с повышенным риском падения с высоты и дополнительного травмирования работника
• Необходимость использования более длинных (тяжелых) индивидуальных СИЗ, таких как гибкие анкерные линии и СИЗ ползункового типа, СИЗ втягивающего типа длиной 6-10 метров.
• При недостаточной квалификации или внимательности работников, существует риск не использования дополнительных анкерных устройств (анкерных столбов), что повышает риск травмирования при падении.

Установка стационарной анкерной линии на скатной кровле

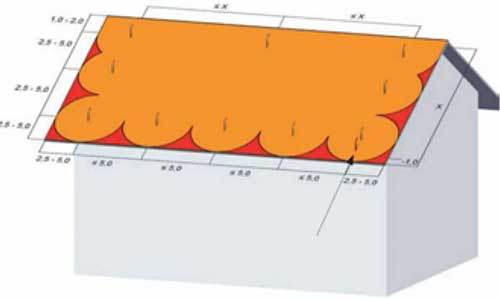

Использование нескольких независимых анкерных устройств

Анкерные устройства устанавливаются с шагом 2-4 метра по периметру кровли. По коньку кровли анкерные устройства устанавливаются с шагом, меньшем длины бокового свеса кровли.

Плюсы:

• Достаточно бюджетное решение
• Анкерные столбы можно использовать не только для организации страховочной системы, но и для организации системы канатного доступа

Минусы:

• Множество мест с повышенным риском выполнения работ на высоте
• Медленное перемещение по кровле. Для передвижения применяются стропы с амортизатором или другие СИЗ, которые последовательно присоединяются к анкерным точкам.
• Непрерывное движение невозможно

Комбинация использования анкерных точек и горизонтальной анкерной линии

Анкерные устройства устанавливаются с шагом 2-4 метра по периметру кровли. По коньку кровли устанавливается горизонтальная анкерная линия. Такая система может использоваться для организации страховочной системы на кровле с углом наклона не более 30 градусов. Данная система обеспечивает свободное передвижение по все площади кровли, а в особо опасных местах безопасность дополнительно обеспечивается анкерными столбиками. Такое решение, при правильном применении, исключает возможность падения за край кровли.

Для возможности организации системы канатного доступа необходимо использовать жесткую анкерную линию на коньке кровли.

Плюсы:

• Достаточно бюджетное решение
• Анкерные столбы можно использовать не только для организации страховочной системы, но и для организации системы канатного доступа
• Обеспечивается возможность непрерывного передвижения по всей площади кровли

Минусы:

• Доступ на конек кровли требует высокой квалификации работника и использование стропов с амортизатором или других СИЗ.

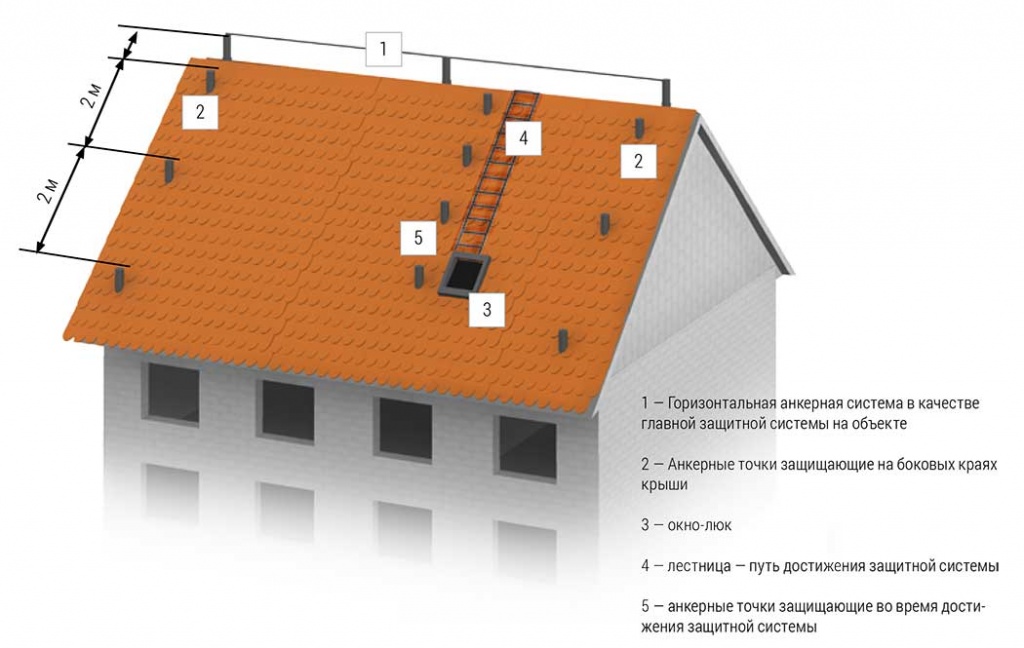

Пример реализации системы обеспечения безопасности на скатной кровли.

Для безопасного и удобного доступа на конек кровли используется лестница. Вдоль лестницы установлены анкерные устройства (могут быть заменены на вертикальную анкерную линию). Для перемещения по площади кровли используется горизонтальная анкерная линия на коньке кровли. В случае, если уклон кровли превышает 30 градусов следует использовать жесткую анкерную линию для организации системы канатного доступа.
