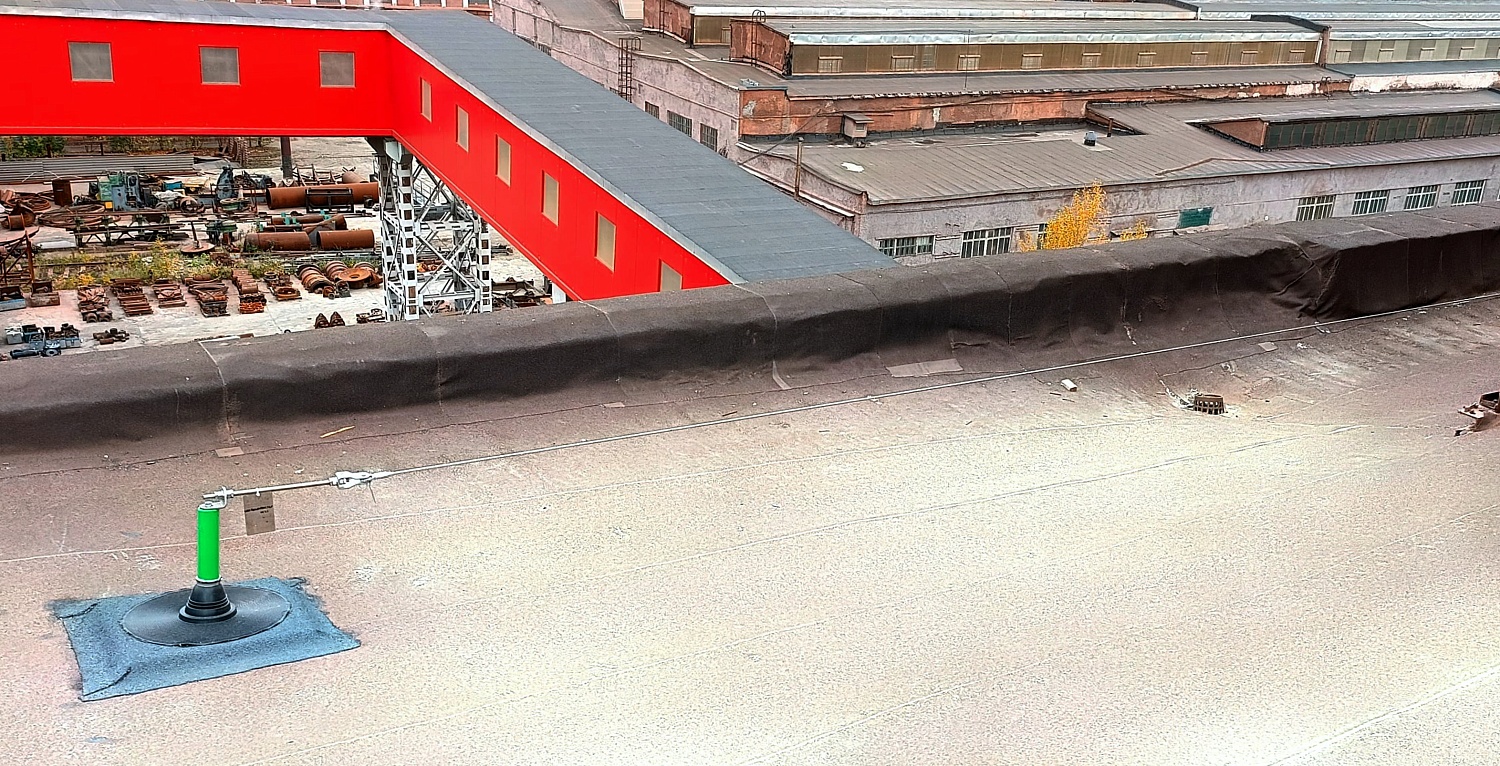

Анкерные линии для безопасной работы на кровле

Риски на рабочем месте:

Падение с высоты, отсутствие ограждения кровли.

Решение:

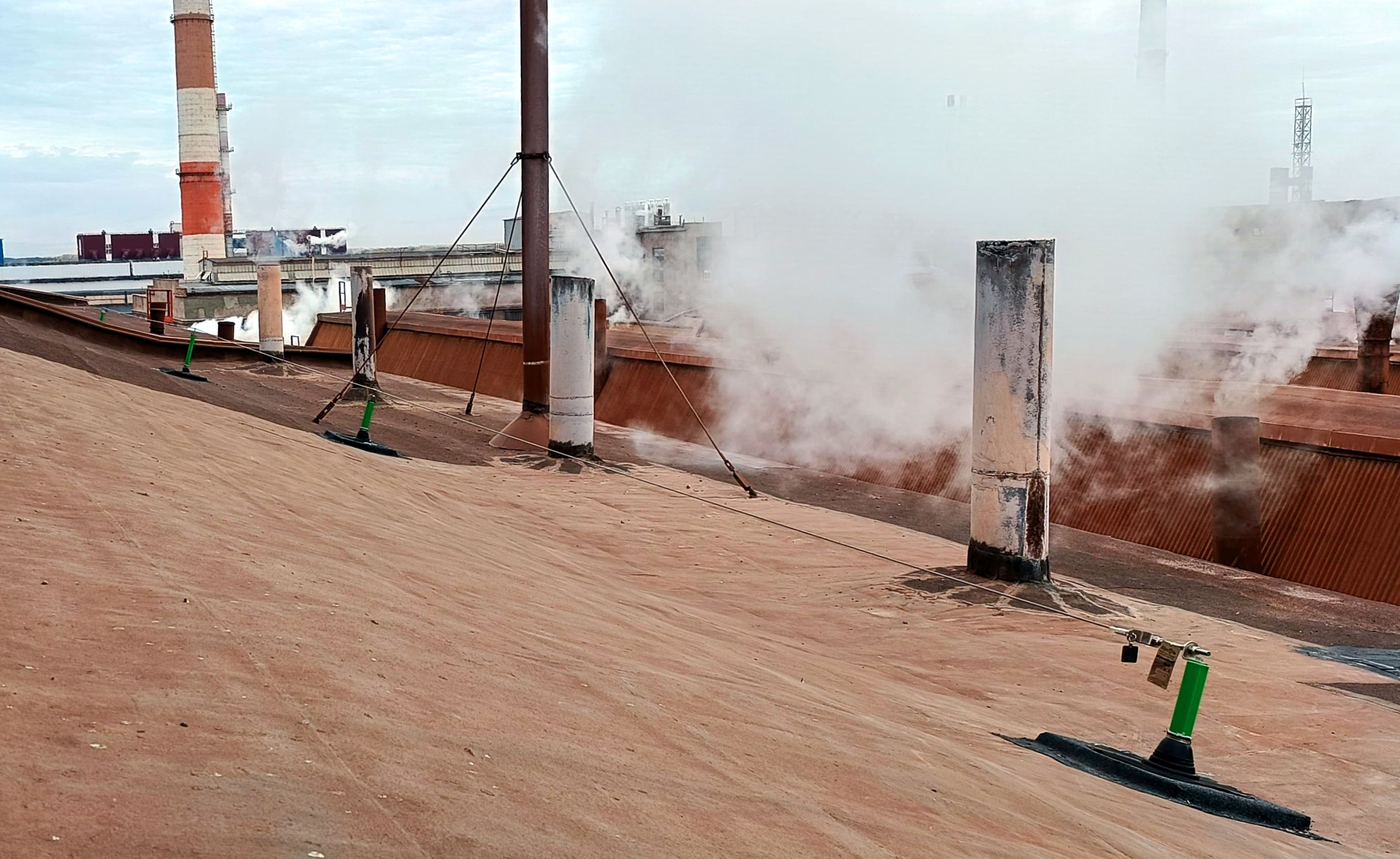

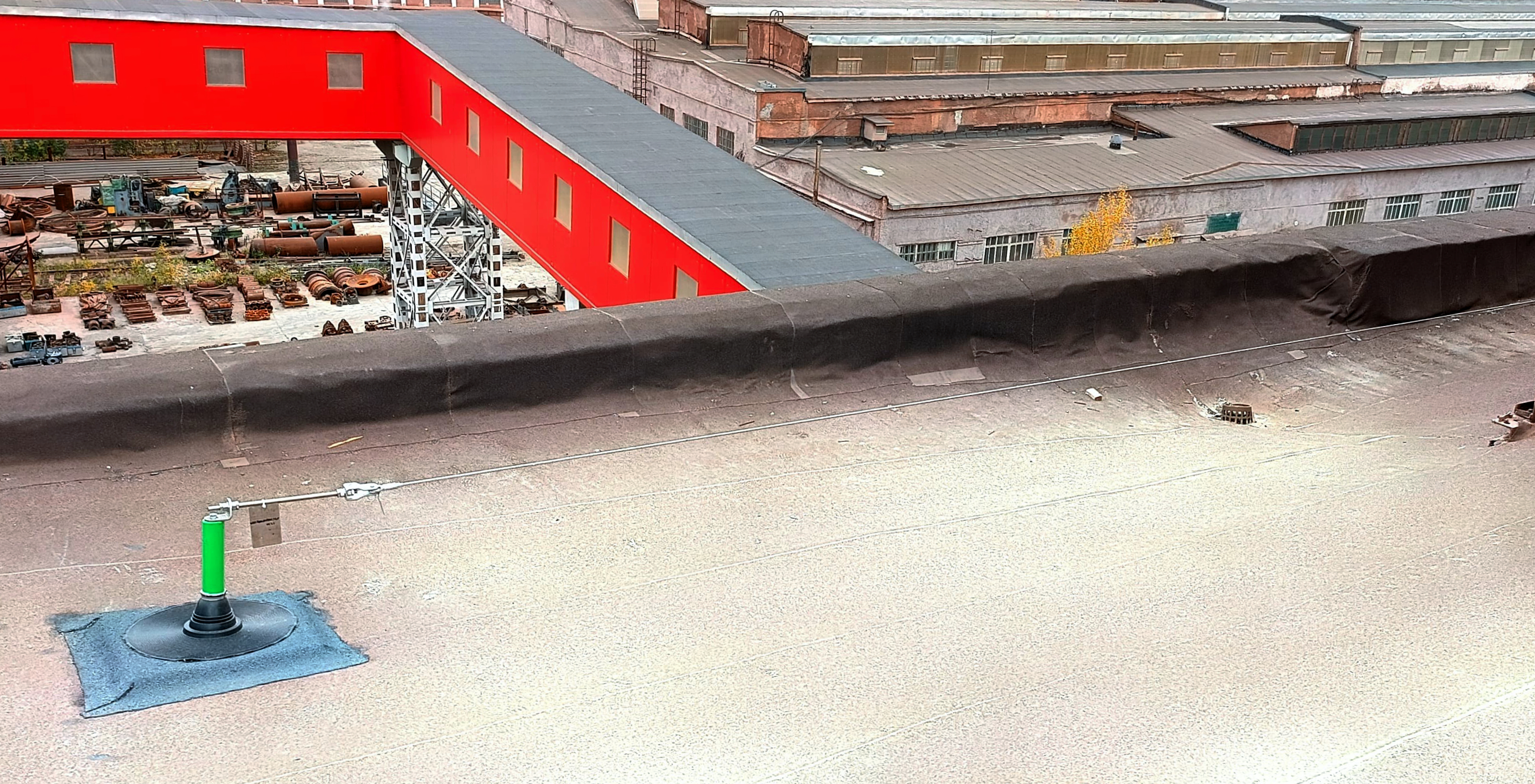

Использование стационарной гибкой анкерной линии AlpSafe Flex, установленной на анкерные столбы АльпИндустрия-ПРО RP 600, либо на другие анкерные столбы с дополнительной гидроизоляцией кровли.

Реализация решения:

Нашей компанией был разработан проект на установку страховочных систем. Были поставлены все необходимые элементы и выполнены монтажные работы. Обеспечен безопасный доступ по всей площади кровли. Обеспечена гидроизоляция кровли в местах установки анкерных столбов.

Анкерная линия Alpsafe FLEX — это наиболее доступная модель гибкой горизонтальной анкерной линии класса С. Предназначена для обеспечения безопасности сотрудников при выполнении работ на высоте. Одним из главных преимуществ этой модели является универсальность. Это выражается как в способах крепления, так и в сферах применения.

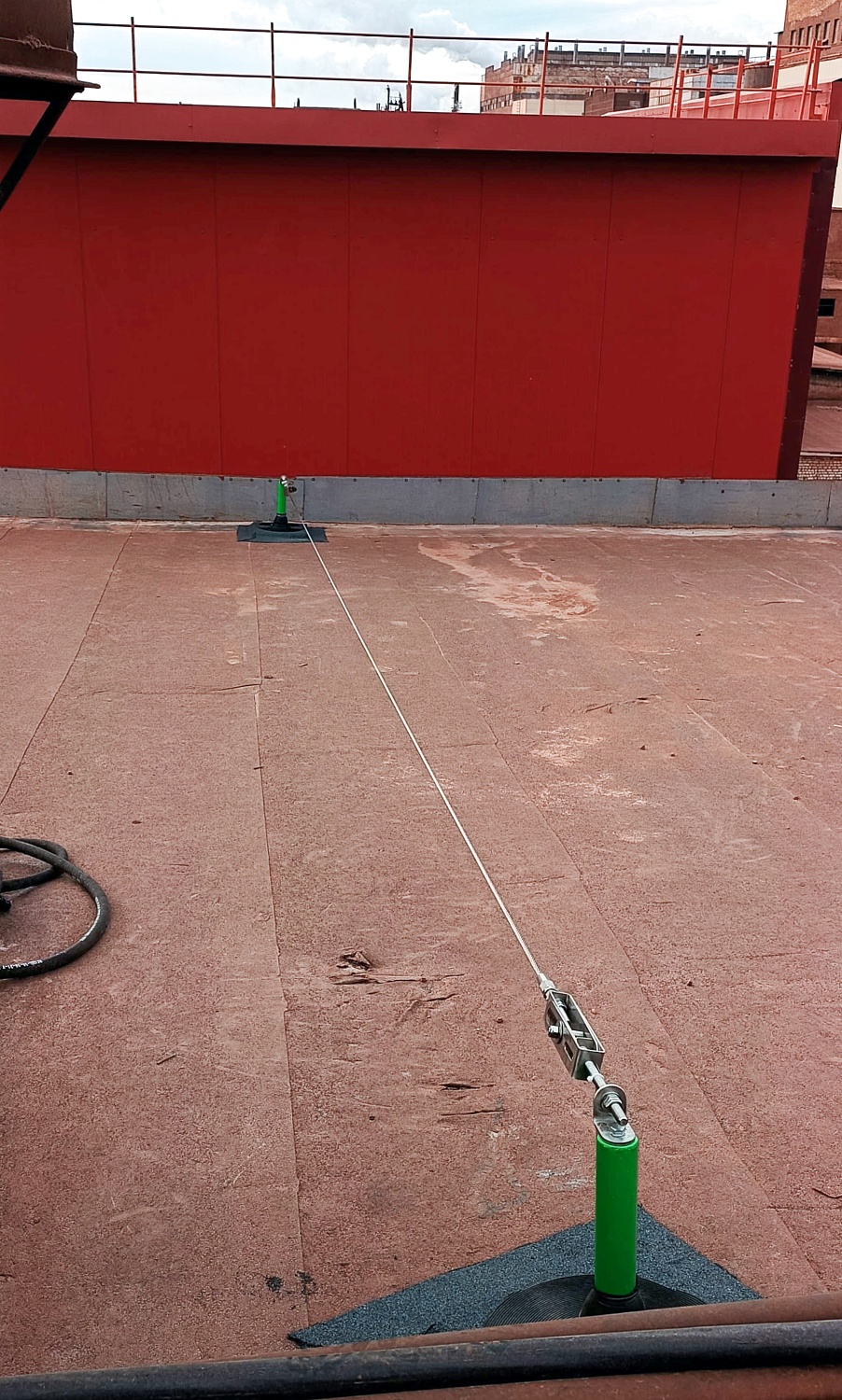

Линию возможно установить при всех факторах падения: над головой, на уровне плеча или на уровне ног. Линия может использоваться как страховочная или удерживающая система. К анкерной линии необходимо присоединить соединительную подсистему, например, в виде стропа с амортизатором или зажима на гибкой анкерной линии. Максимальный шаг установки промежуточных точек составляет 12 метров. Обычно промежуточные точки на кровле устанавливаются на вспомогательные конструкции — столбы.

Анкерная линия Alpsafe FLEX может применяться для выполнения таких работ, как:

• Чистка снега и наледи.
• Обслуживание оборудования.
• Ремонт кровли.
• Ремонт и обслуживание оборудования на краю и по площади кровли.

Анкерные столбы, во-первых, обеспечивают возможность установки анкерной линии, а, во-вторых, обеспечивают подъем троса анкерной линии над кровлей. Это особенно актуально зимой, т.к. если трос будет расположен слишком низко, он будет заметен снегом и использование линии станет невозможным. Кроме того, некоторые анкерные столбы дополнительно обладают функцией амортизации рывка для снижения нагрузки на кровлю при падении пользователя. Гашение энергии достигается деформацией конструкции анкерного столба. Это особенно актуально для кровель из профлиста.

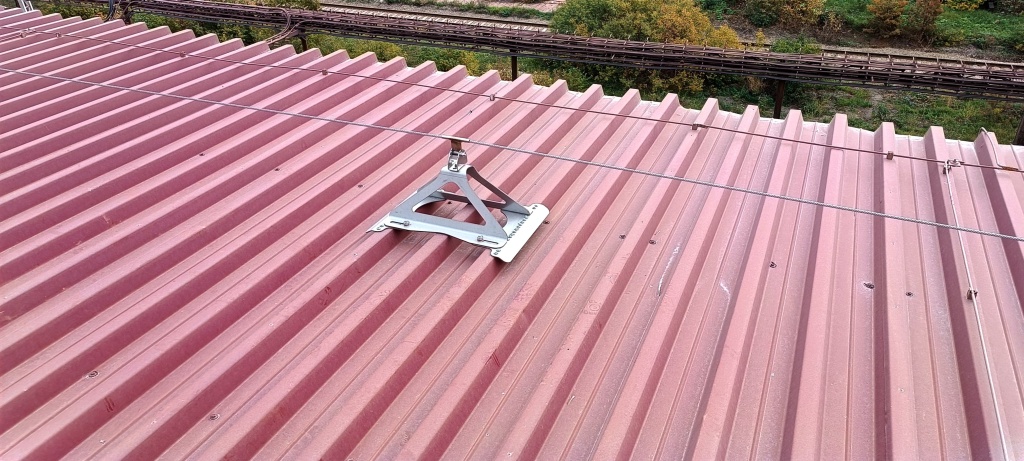

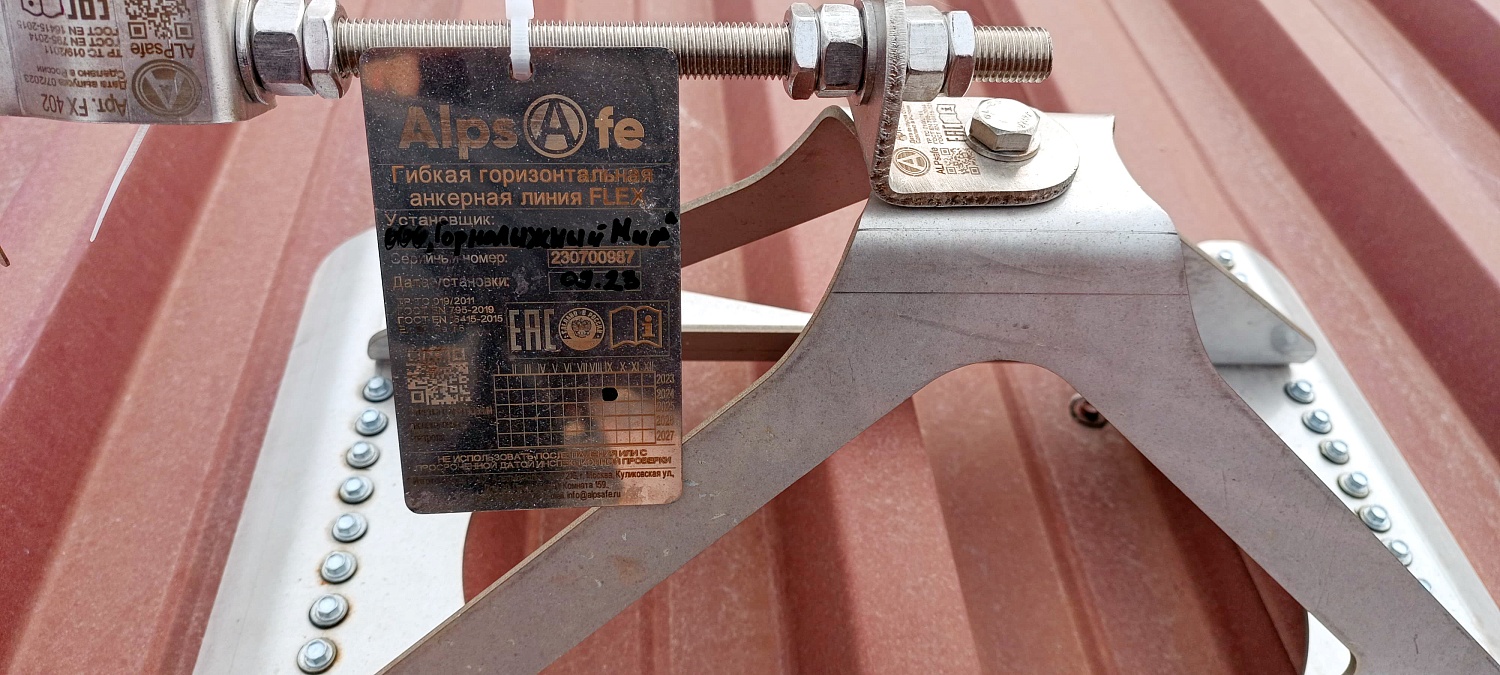

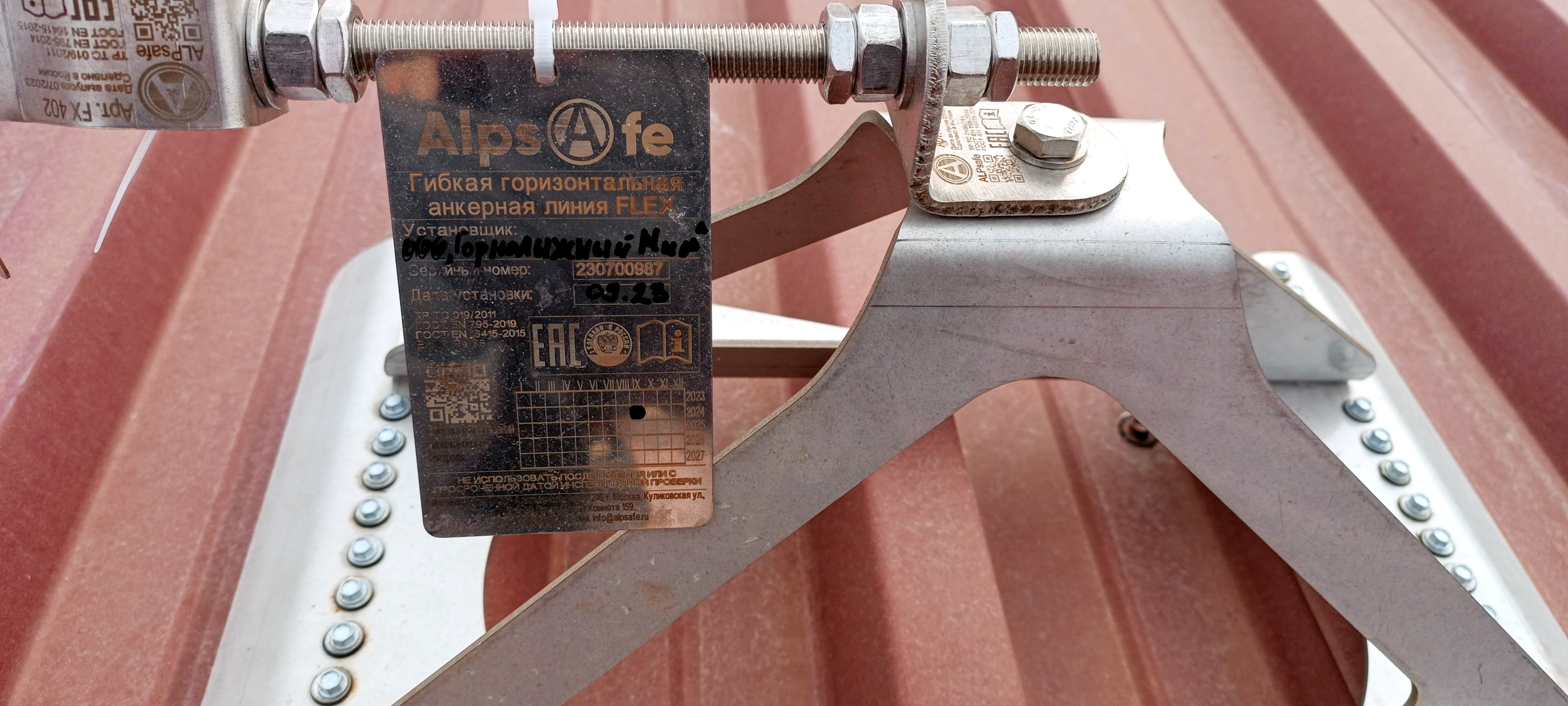

Анкерный столб на кровле из профлиста

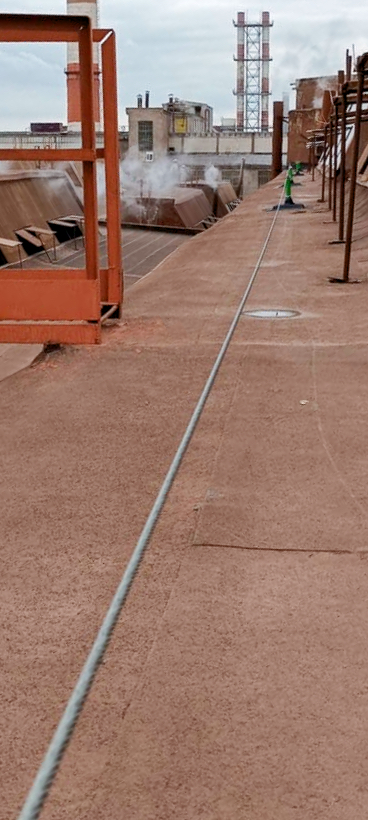

Если конструкция здания позволяет, анкерная линия для обслуживания кровли может быть установлена на стене. Например, на надстройке над кровлей. Это более простой способ установки. Не требует дополнительной гидроизоляции, как в случае с установкой анкерных столбов. Установка на стене позволяет поднять трос анкерной линии существенно выше уровня кровли, что удобно для работы.

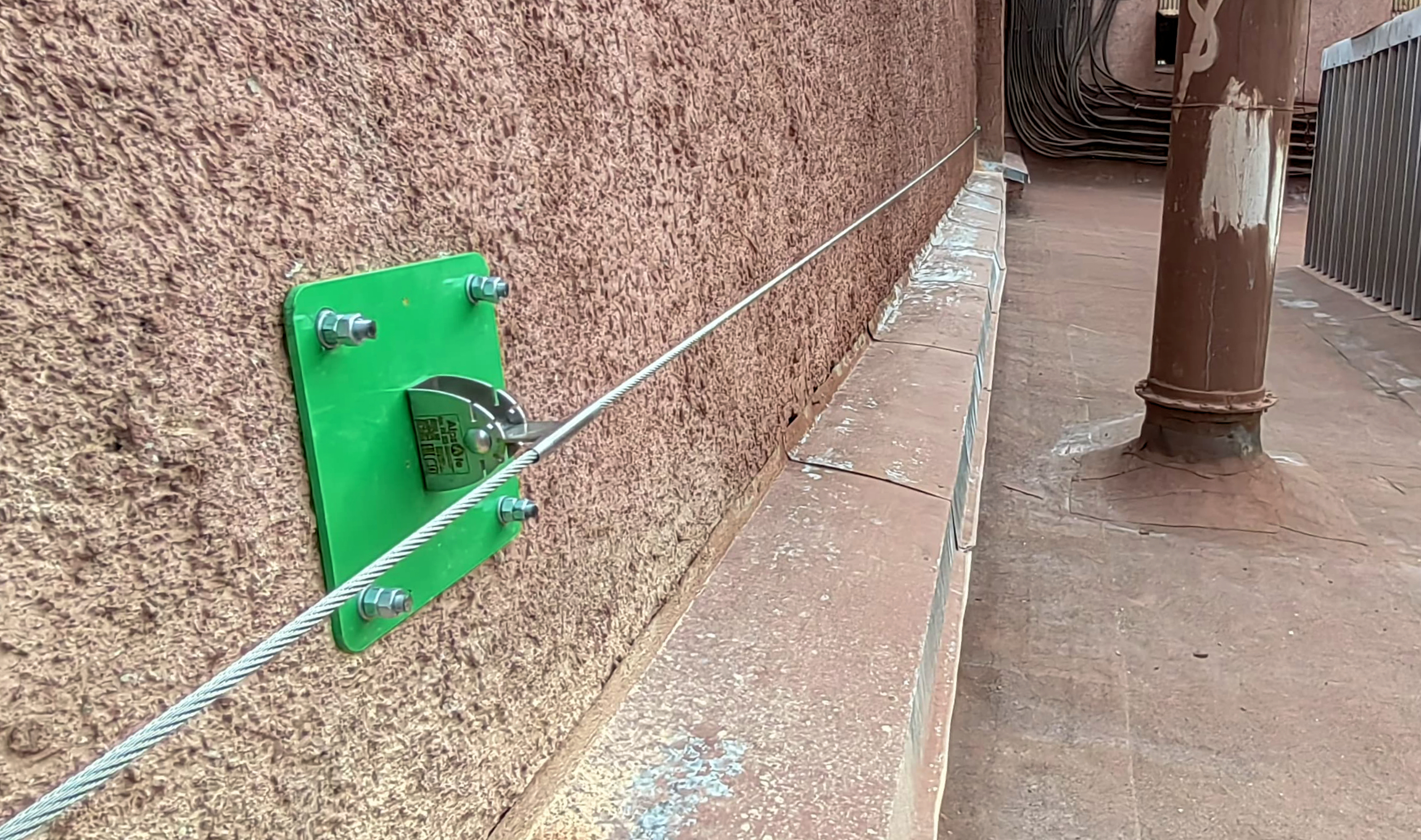

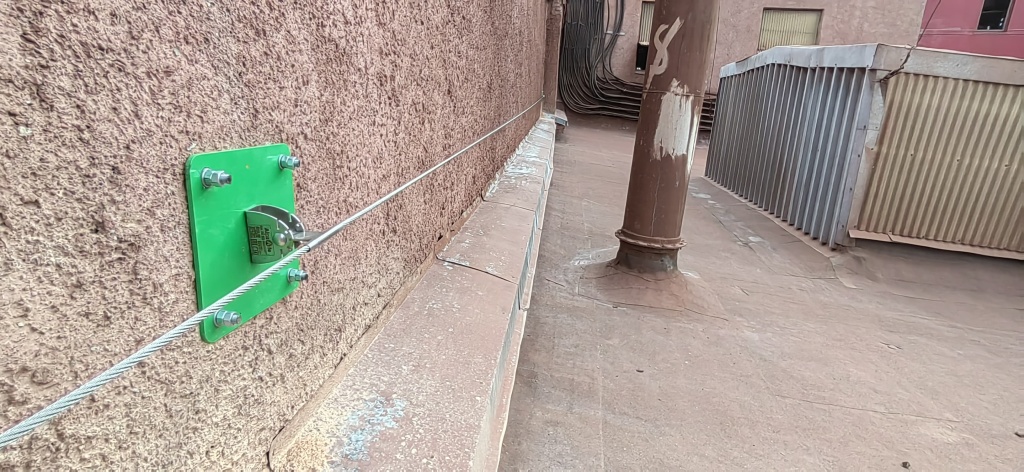

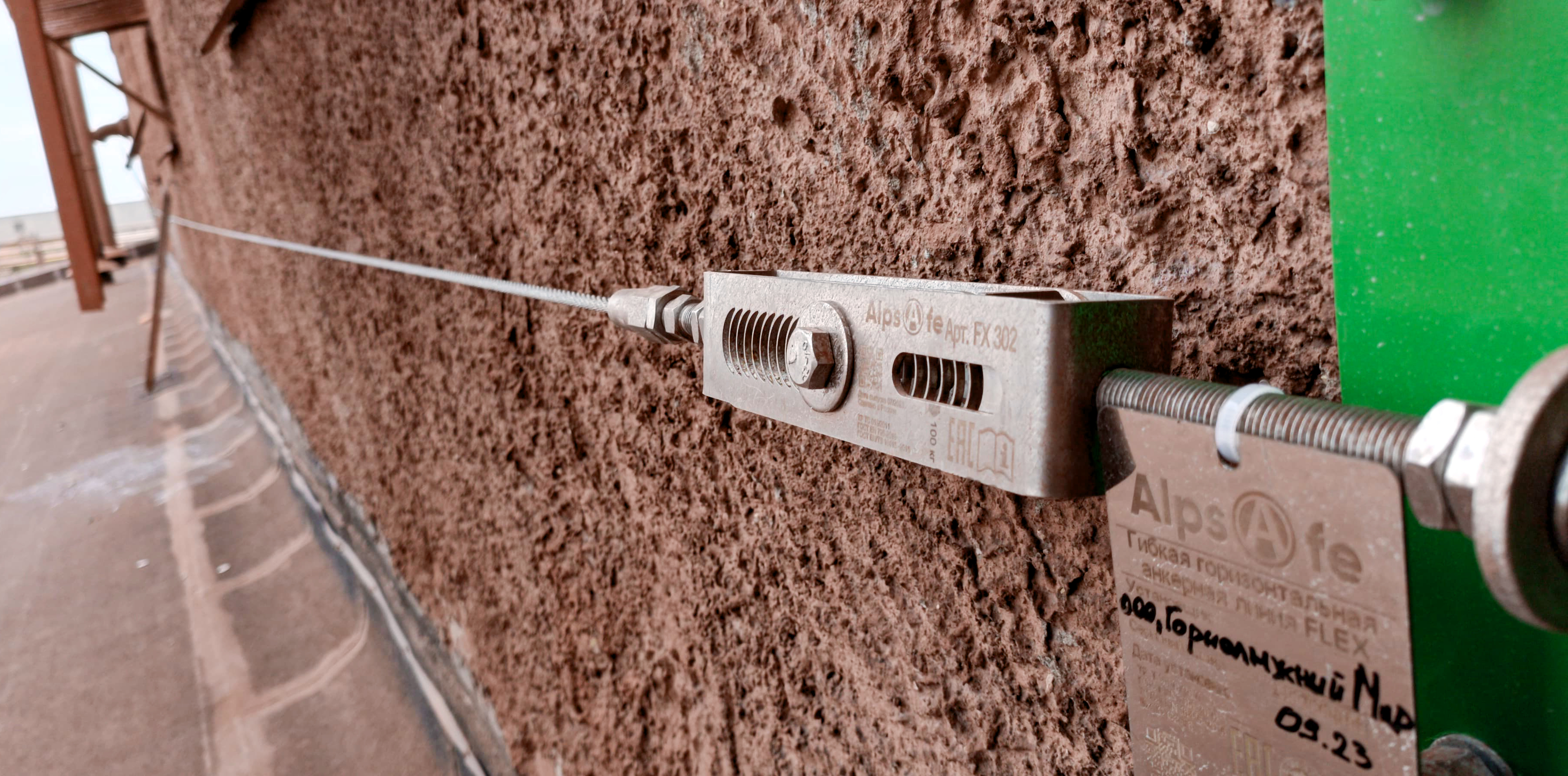

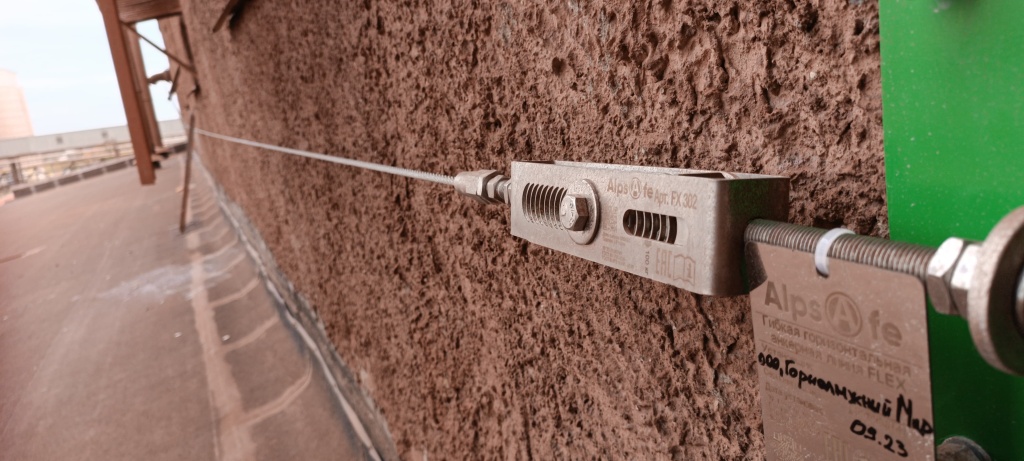

Анкерная линия, установленная на стене. Обеспечивает безопасную работу на кровле.

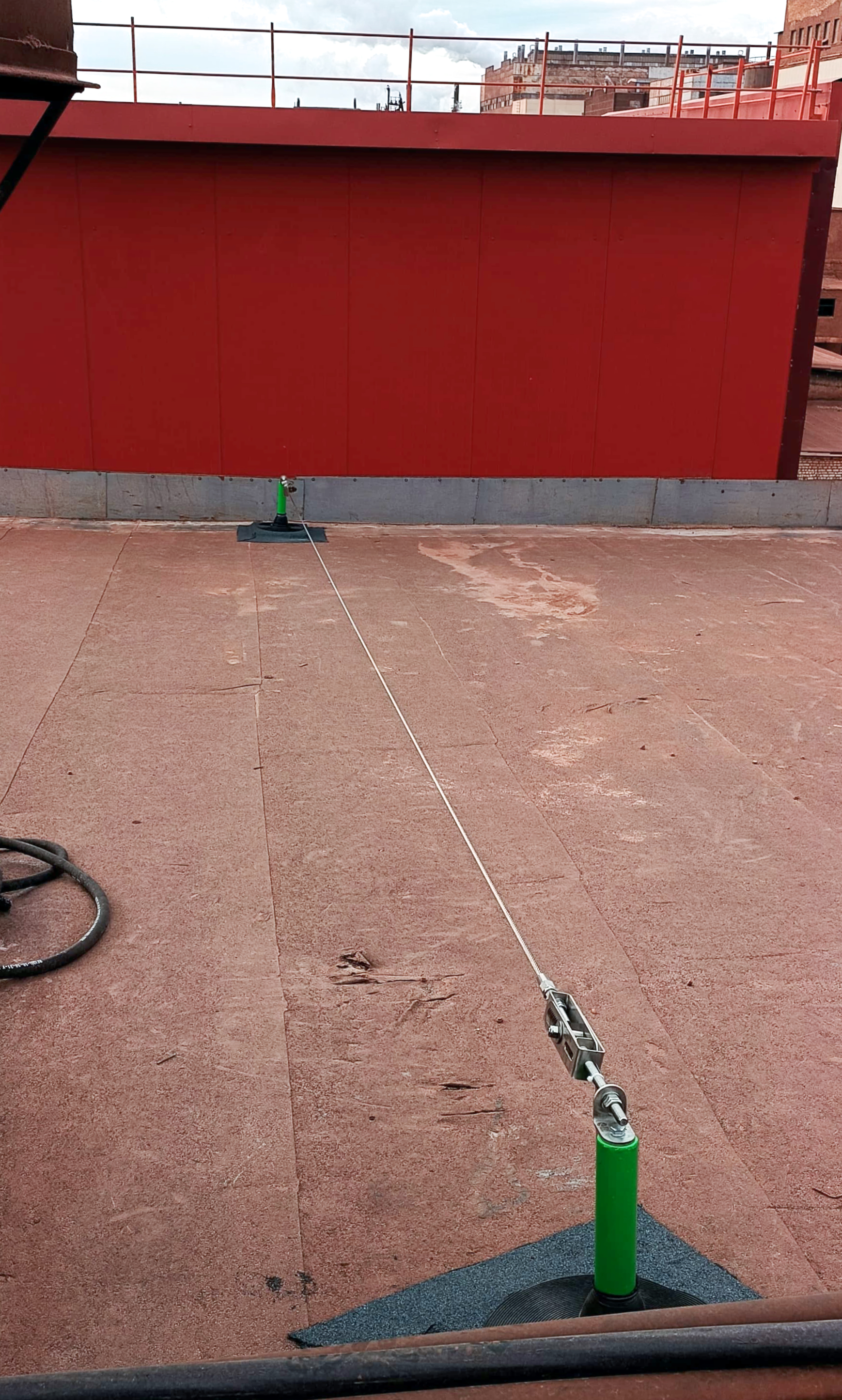

Традиционное решение по установке анкерных столбов подразумевает вскрытие кровли и установку анкерных столбов на шпильки с ответной пластиной. Далее выполняется дополнительная гидроизоляция места установки. Более современным способом установки является способ, при котором по месту установки столба делается всего одно отверстие в плите. В это отверстие устанавливается одна опорная шпилька. Далее на ней закрепляется широкая квадратная пластина — опора анкерного столба. Она вплавляется в слой рубероида, и для устойчивости по углам пластины устанавливаются нагели, которые опираются на бетонную плиту кровли.

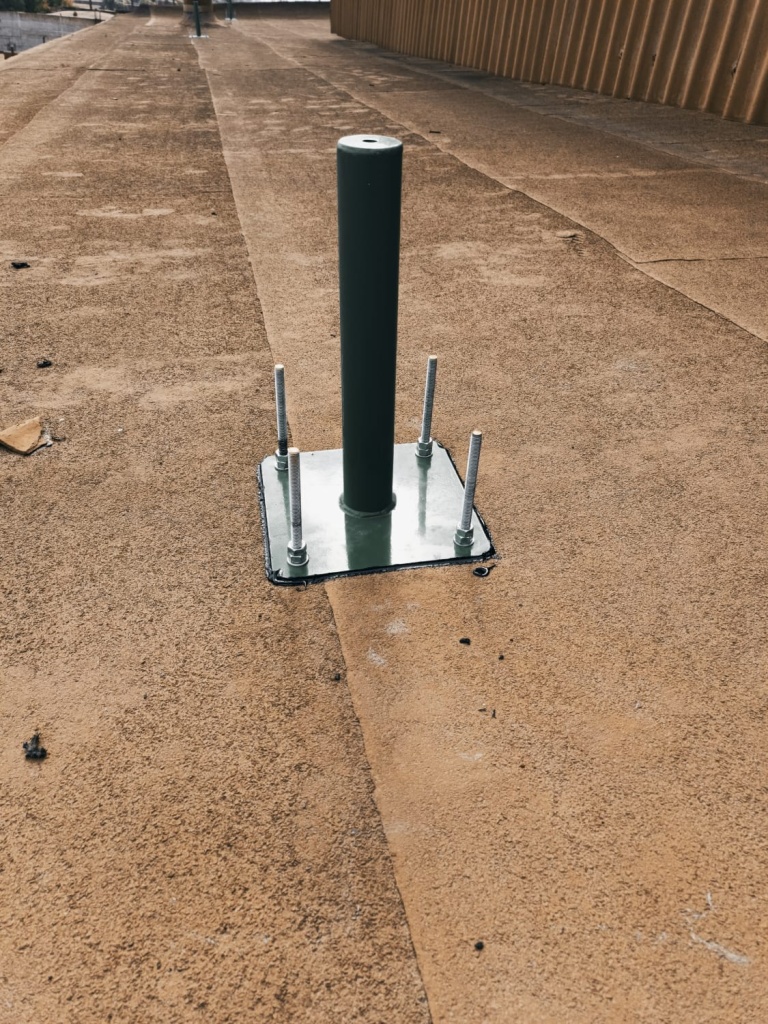

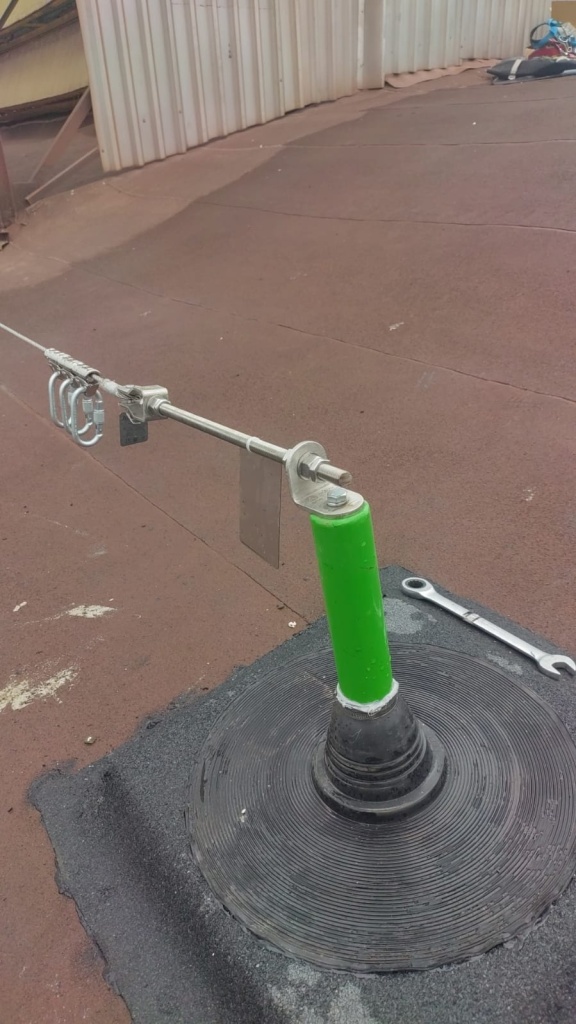

Трациционный способ установки анкерных столбов с использованием шпилек и ответных пластин. Дополнительная гидроизоляция.

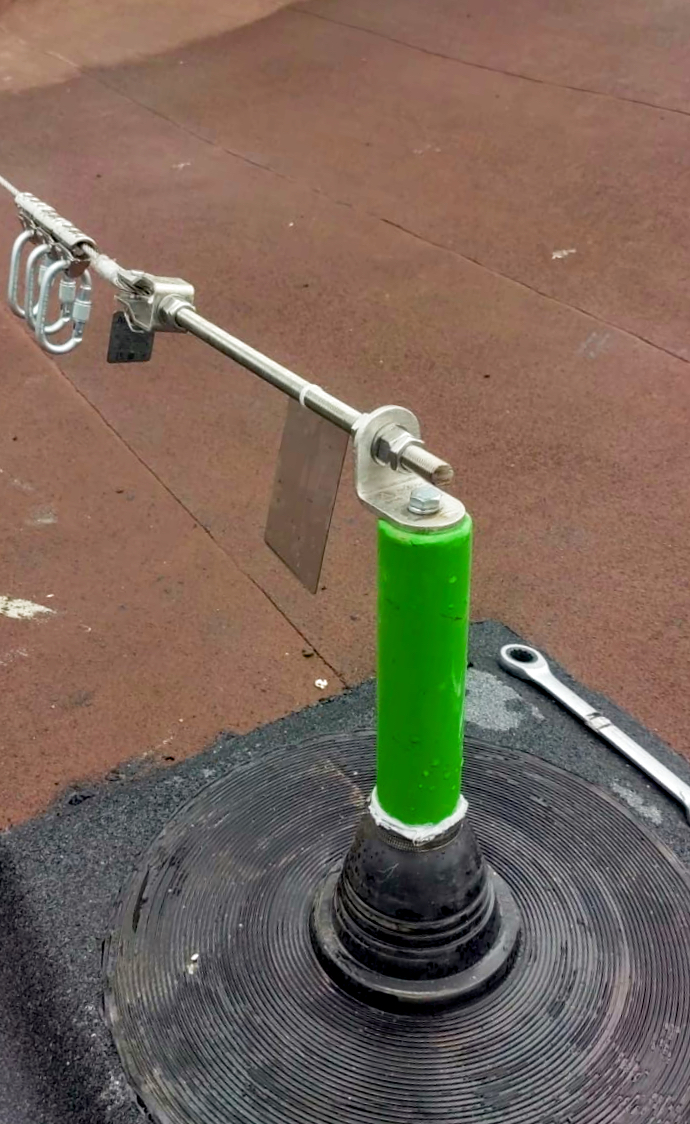

На анкерных столбах устанавливаются как проходные анкерные точки, которые обеспечивают поддержку троса анкерной линии, так и поворотные анкерные точки (поворотные ролики), которые обеспечивают изгиб анкерной линии под углом до 90 градусов. Например, для установки линии по периметру здания.

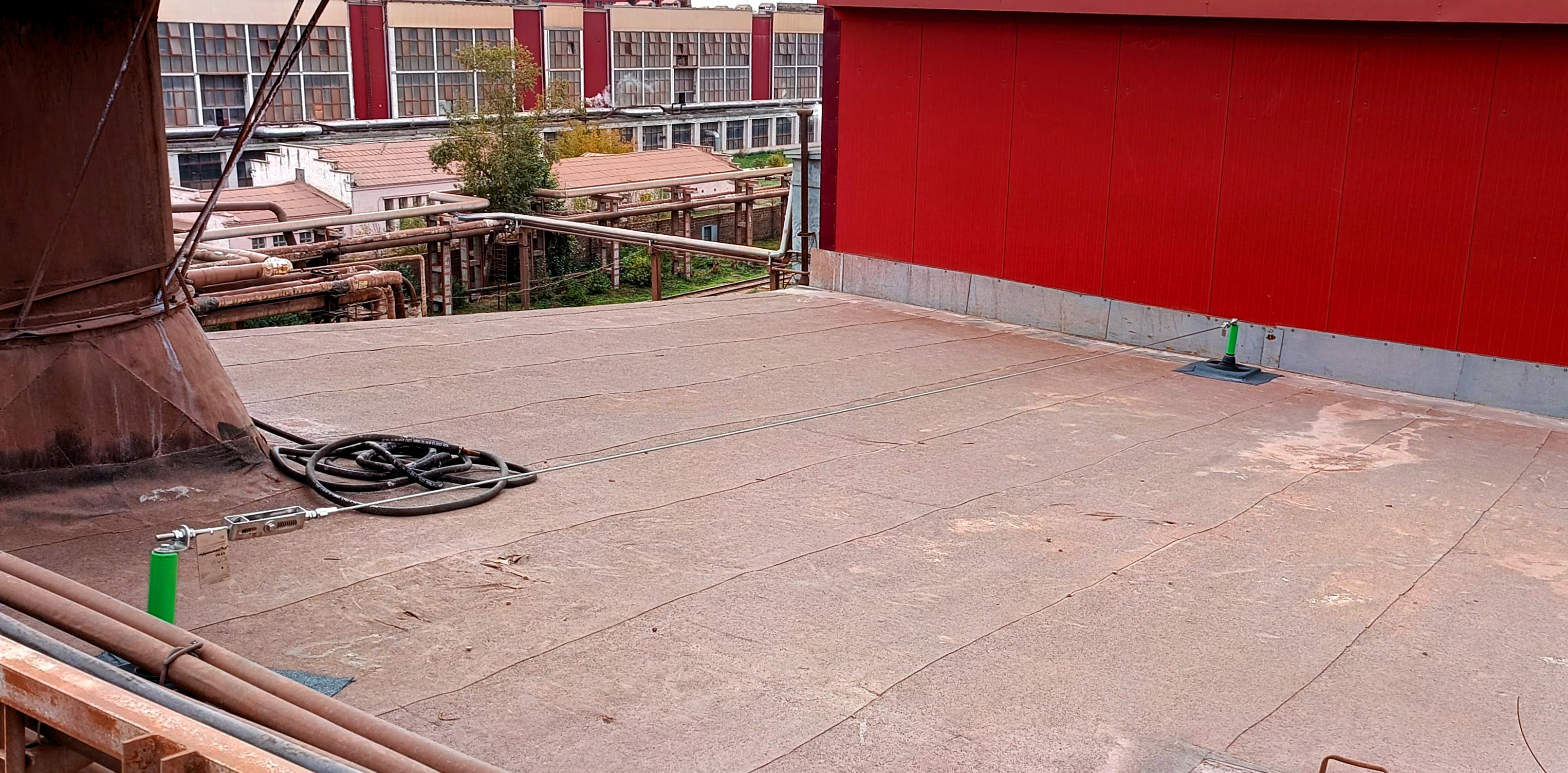

Для безопасной работы на всей площади кровли могут использоваться различные конфигурации анкерной линии в комбинации с анкерными столбами. Самый удобный, но дорогой — установка анкерной линии по периметру кровли. Так требуется самая большая длина троса и больше всего промежуточных анкерных точек. Для редких работ можно установить анкерную линию меньшей длины и дополнить ее анкерными точками для доступа к углам кровли.

Схема установки анкерной линии на кровле

В качестве соединительной подсистемы для безопасной работы на кровле используются страховочные стропы или переносные гибкие анкерные линии (ГАЛ).
