Монтаж противовесной страховочной системы в Новгородской области

Противовесная страховочная система с жесткой анкерной линией

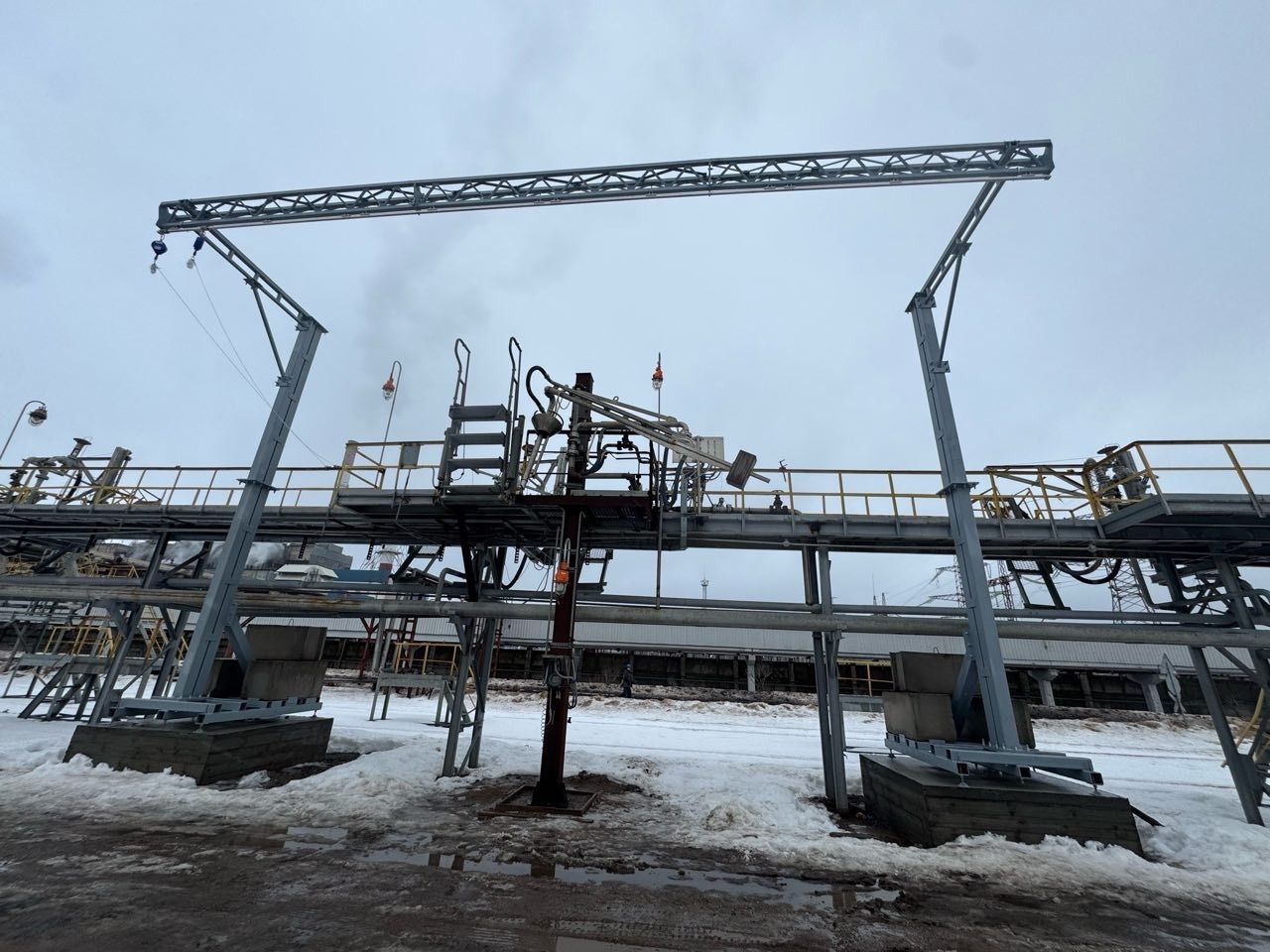

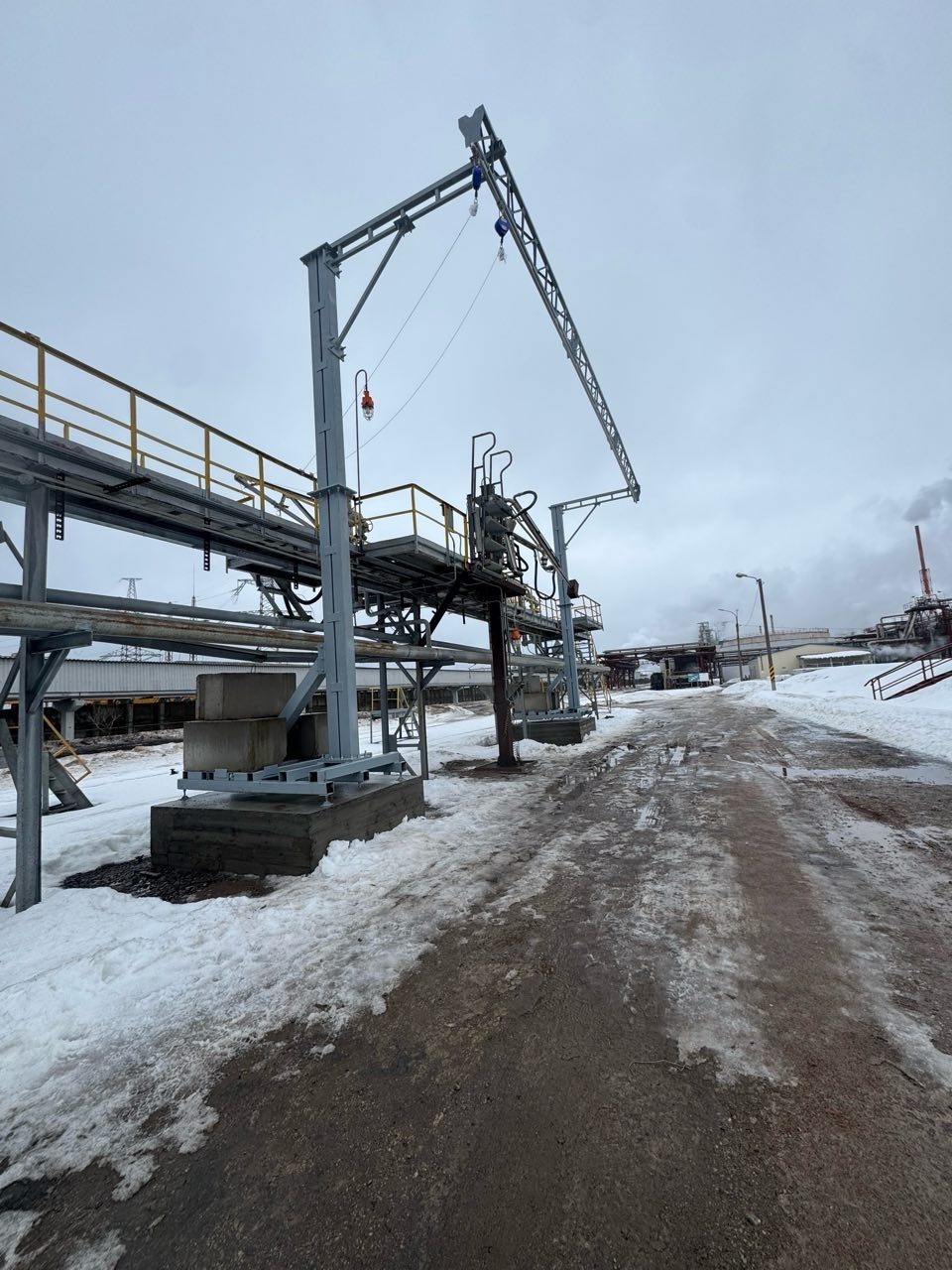

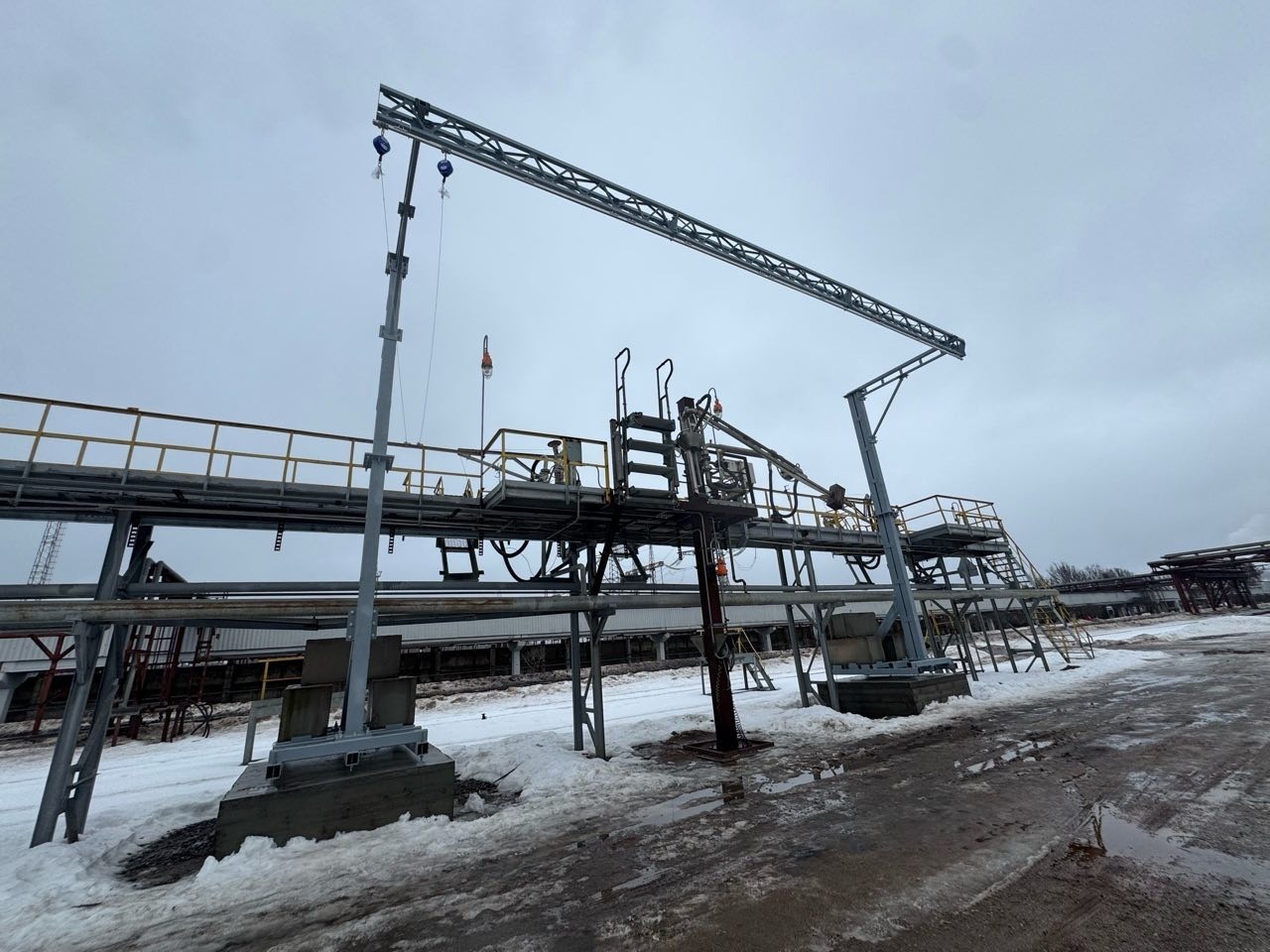

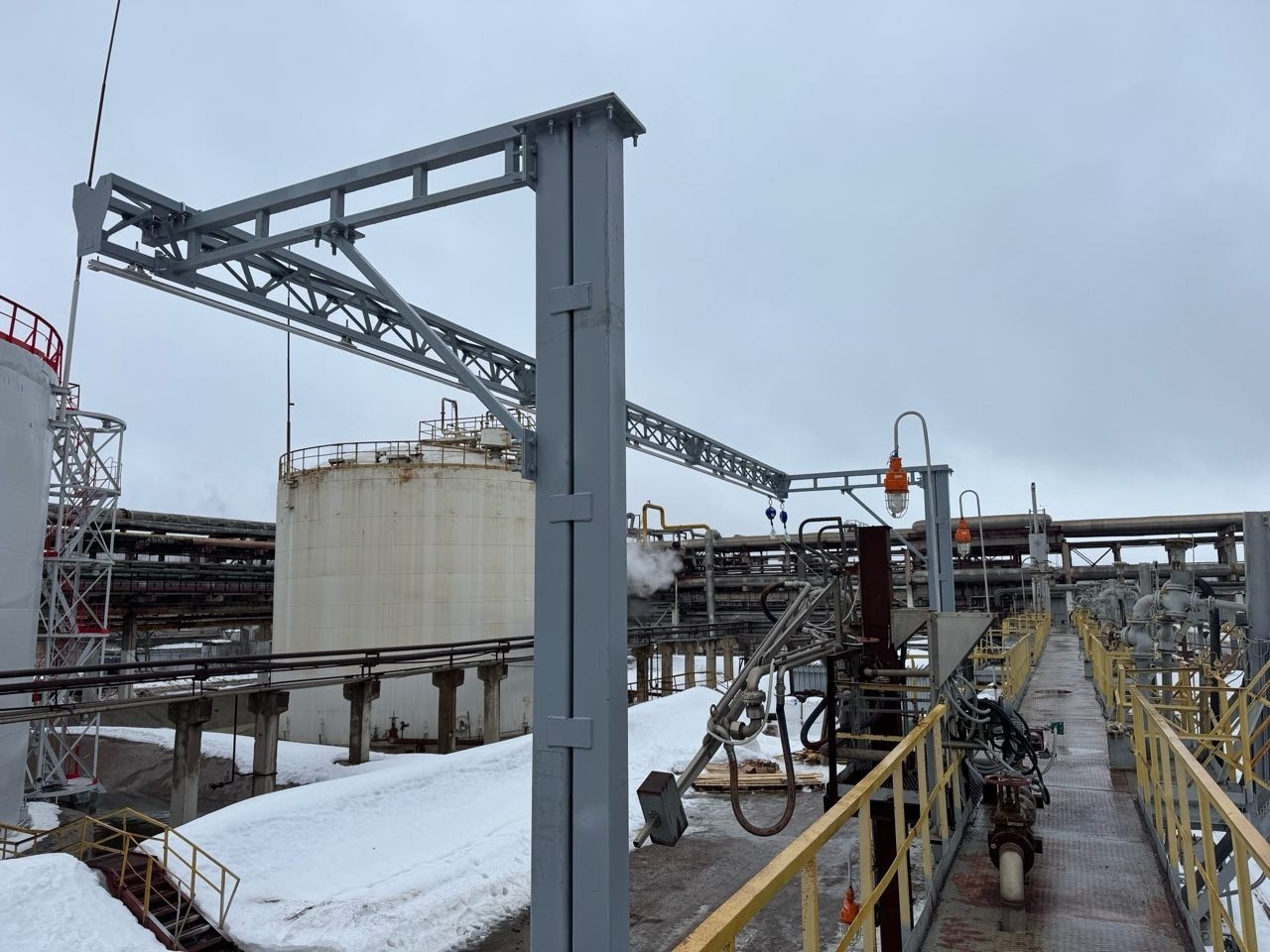

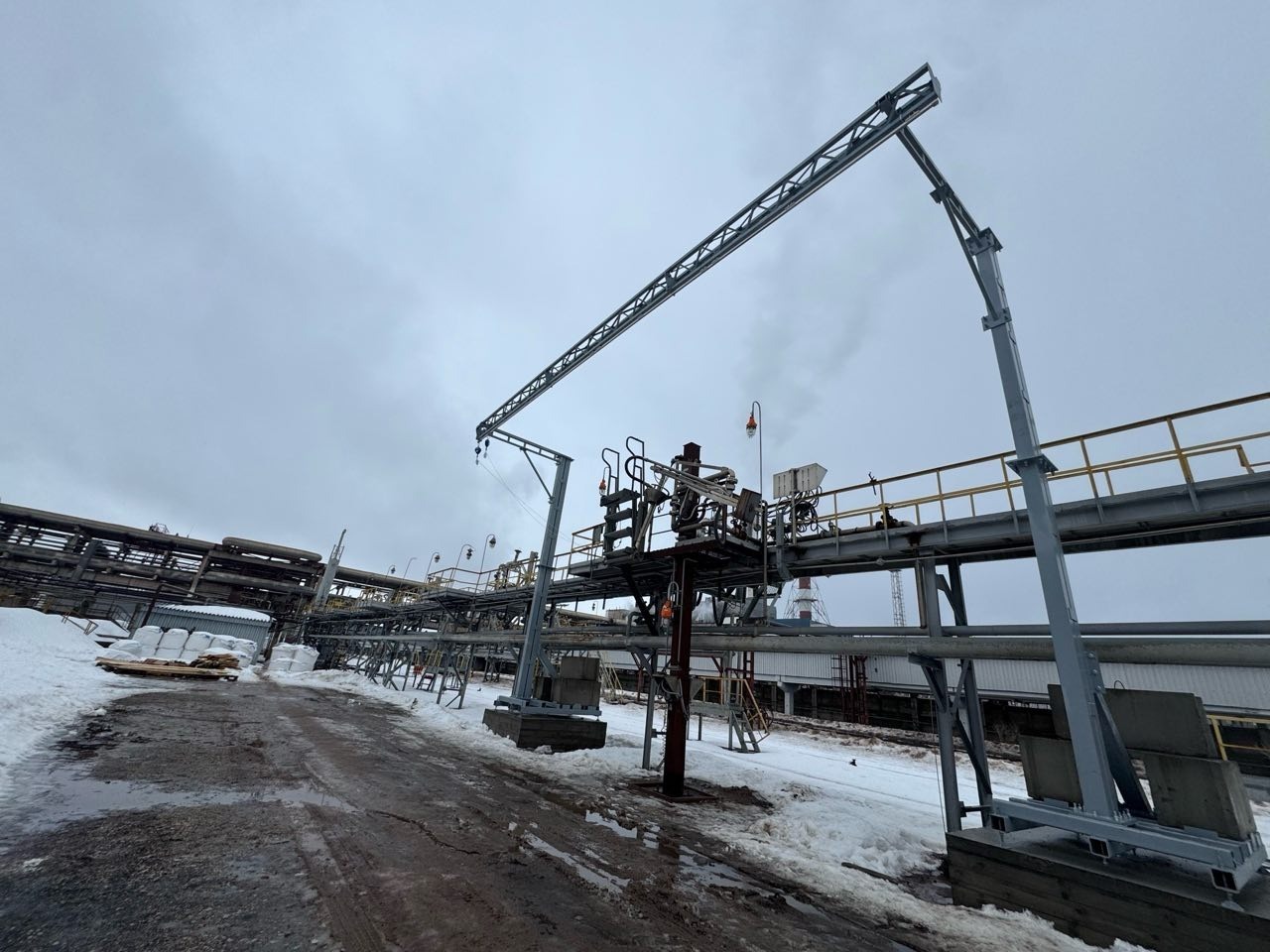

На одном из предприятий по производству минеральных удобрений была выполнена работа по сборке и установке противовесной системы для защиты от потенциального падения операторов, обслуживающих автоцистерны на высоте. Система представляет собой 2 вертикальные опоры с фермой, размещенных на подготовленных тумбах-фундаментах с нагруженными ФБС-блоками для противодействию потенциальному падения и сохранению устойчивости страховочной конструкции.

К преимуществами такой системы относится:

• для подготовки твердого основания под базу системы достаточно мелкозаглубленной плиты;
• не требуется бурения скважин под установку буронабивных свай, а также не требуется специальная техника для ввинчивания свай;
• не требуется доставки и заливки бетона, особенно актуально для труднодоступных мест нашей страны;
• при необходимости такая система может быть демонтирована и перенесена на другой участок;
• система обладает комплектов аутригеров, позволяющих выполнять юстировку системы в случае отклонения основания по горизонтали.

Конкретно в данном проекте, ввиду агрессивности веществ, используемых на заводе по производству минеральных удобрений, к опорным металлоконструкциям применялись повышенные требования по антикоррозионной защите. Для чего была использована специальная эпоксидная краска, специально разработанная для таких условий применения.

                Функцию анкерного устройства в такой системе выполняет анкерной устройство типа D – жесткая анкерная линия, сертифицированная по ТР ТС 019/2011 и ГОСТ EN 795-2019, ГОСТ EN/TS 16415-2019 в виде Х-образного профиля, функцию соединительно-амортизирующей подсистемы выполняет средство защиты втягивающего типа (СЗВТ) ТР ТС 019/2011, ГОСТ Р ЕН 360-2008, ГОСТ Р ЕН 362-2008 – блокирующее устройство.

                Выход на автоцистерну осуществляется с существующей эстакады, оператор, находясь в безопасной зоне подтягивает к себе с помощью вспомогательного шнура карабин СЗВТ, проверяет работоспособность СЗВТ и закрепляет за страховочную точку А предварительно надетой и подогнанной индивидуальной страховочной привязи, после чего выполняет выход в опасную зону для выполнения необходимых работ.
