Системы обеспечения безопасности при работах на высоте

Падение работников с высоты, а также падение предметов при работе на высоте являются одной из главных причин несчастных случаев с получением тяжелых травм или со смертельным исходом на рабочем месте. Поэтому крайне важно уметь правильно подбирать необходимые модели СИЗ от падения с высоты и грамотно компоновать их в полноценные системы обеспечения безопасности.

В России существует несколько документов, которые описывают системы индивидуальной защиты от падения с высоты (системы обеспечения безопасности). Это приказ 155 Н от 28 марта 2014 года об утверждении Правил по охране труда при работе на высоте (с изменениями на 20 декабря 2018 года) и ГОСТ Р 58208-2018/EN 363:2008 «Система стандартов безопасности труда (ССБТ). Средства индивидуальной защиты от падения с высоты. Системы индивидуальной защиты от падения с высоты. Общие технические требования». Стоит отметить, что Правила являются обязательным документом для исполнения работодателем и работником, в то время как ГОСТ носит скорее рекомендательный характер, однако рекомендации и примеры, которые приведены в стандарте, основываются на общепринятой практике применения индивидуальных систем защиты от падения. Мы будем ориентироваться на оба документа, так как стандарт является более свежим документом, и многие моменты в нем описаны более детально.

Вот некоторые выдержки из Правил по охране труда при работе на высоте, где встречаются требования или описания систем обеспечения безопасности работ на высоте:

• п. 48: При невозможности применения защитных ограждений допускается производство работ на высоте с применением систем безопасности.
• п. 86: Системы обеспечения безопасности работ на высоте делятся на следующие виды:
  - удерживающие системы
  - системы позиционирования
  - страховочные системы
  - системы спасения и эвакуации.
  - отдельно выделяют системы канатного доступа.
• п. 87: Системы обеспечения безопасности работ на высоте должны:
  а) соответствовать существующим условиям на рабочих местах, характеру и виду выполняемой работы;
  б) учитывать эргономические требования и состояние здоровья работника;
  в) после необходимой подгонки соответствовать полу, росту и размерам работника.
• п. 88: Системы обеспечения безопасности работ на высоте предназначены:
  а) для удерживания работника таким образом, что падение с высоты предотвращается (системы удерживания или позиционирования);
  б) для безопасной остановки падения (страховочная система) и уменьшения тяжести последствий остановки падения;
  в) для спасения и эвакуации.
• п. 89: Работодатель в соответствии с типовыми нормами выдачи СИЗ и на основании результатов оценки условий труда обеспечивает работника системой обеспечения безопасности работ на высоте, объединяя в качестве элементов, компонентов или подсистем совместимые СИЗ от падения с высоты.
• п. 98: Системы обеспечения безопасности работ на высоте состоят из:
  а) анкерного устройства;
  б) привязи (страховочной, для удержания, для позиционирования, для положения сидя);
  в) соединительно-амортизирующей подсистемы (стропы, канаты, карабины, амортизаторы, средство защиты втягивающегося типа, средство защиты от падения ползункового типа на гибкой или на жесткой анкерной линии).

При соединении компонентов в систему индивидуальной защиты от падения следует учитывать, кроме всего прочего, следующие аспекты:

• пригодность компонентов для предполагаемого использования в системе, учитывая все фазы применения (например, достижение рабочей позиции, процесс работы);
• особенности рабочего места (например, наклон рабочего места, расположение анкерного устройства);
• особенности пользователя, для которого предназначена система (например, его квалификация);
• совместимость компонентов (например, взаимодействие анкерных устройств с другими компонентами);
• эргономические соображения (например, правильный выбор привязи или элемента крепления, чтобы свести к минимуму дискомфорт и нагрузку на тело).

Рассмотрим каждую систему более подробно.

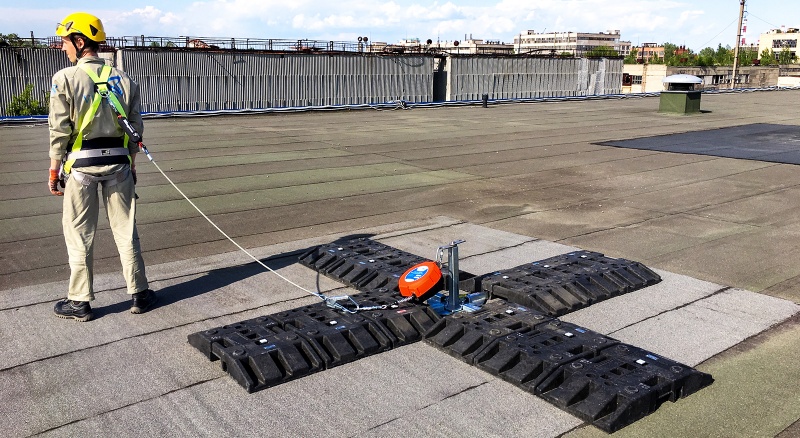

Удерживающая система

Удерживающая система — это система индивидуальной защиты от падения, предотвращающая падение с высоты путем ограничения диапазона перемещений пользователя.

В удерживающих системах нагрузки незначительны, а в качестве компонентов могут выступать любые подходящие привязи (страховочные, для положения сидя и т.д.). Для соединения привязи работника с анкерным устройством могут использоваться как страховочные, так и удерживающие стропы. Применение стропов с регулятором длины упрощает организацию системы.

Когда используется?

В иерархии управления рисками, приоритет отдается недопущению падения. Следовательно, использование удерживающей системы всегда предпочтительнее, по сравнению с применением страховочной системы.

Во многих случаях, когда запас свободного пространства под местом выполнения работ минимален (малая высота здания, работающие машины и механизмы и т.д.), удерживающая система может быть единственным доступным вариантом.

Важно помнить, что удерживающая система не предназначена для поддержки тела работника, а следовательно не должна использоваться при работе на скатных поверхностях и вертикальных опорах.

В отличии от страховочной системы, удерживающая система не предполагает сложных планов по спасению и эвакуации пострадавшего, так как падение невозможно.

Ограничения

Такой вид системы обеспечения безопасности на первый взгляд является самым простым, но организация такой системы зачастую требует сложной подготовки. Удерживающую систему крайне сложно организовать на кровлях сложной формы, со множеством изгибов. При организации удерживающей системы следует исключить возможность попадания работника на хрупкие и непрочные поверхности, в зоны с открытыми люками, проемами и т.д. При организации работ на углу кровли следует удерживать работника от падения в любую из сторон, применяя два и более стропов удерживающей системы.

Примеры компоновки

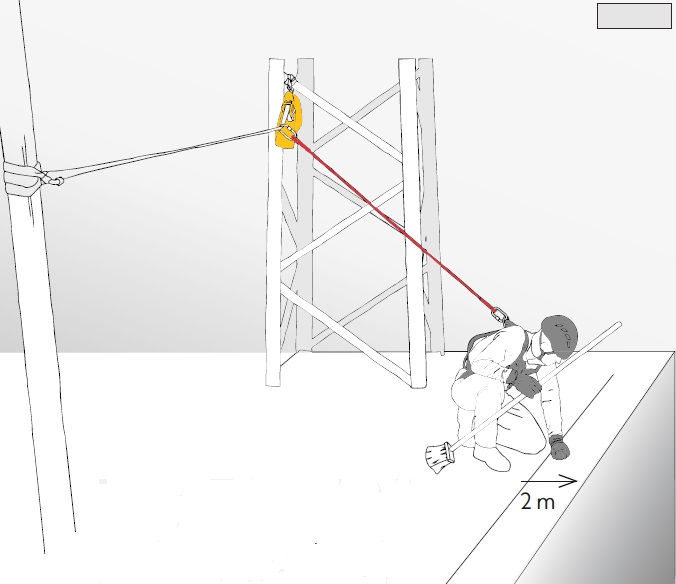

1. С использованием стропа фиксированной длины:

Компоненты:

• Привязь страховочная
• Строп без амортизатора
• Временная горизонтальная анкерная линия

Достоинства: Проста в использовании.
Недостатки: Требует наличия подходящих элементов для установки анкерного устройства на необходимом расстоянии от зоны производства работ.

Страховочная система

Страховочная система — это система индивидуальной защиты от падения, останавливающая падение и ограничивающая силу, действующую на тело пользователя при остановке падения.

Используются только страховочные (или комбинированные) привязи, в которых присутствует элемент для присоединения с маркировкой А (либо два элемента с маркировкой А/2). Использование поясов в страховочных системах строго запрещено ввиду риска травмирования или смерти от ударного воздействия на позвоночник работника при остановке падения, или выпадения работника из предохранительного пояса. В состав страховочных систем должен входить компонент, поглощающий энергию (в Правилах по охране труда при работе на высоте указано, что требуется наличие амортизатора), который снижает энергию падения, передаваемую на работника до 6 кН.

Когда используется?

Страховочные системы применяются в случае, когда выявлен риск падения ниже точки опоры работника, потерявшего контакт с опорной поверхностью, и когда невозможно исключить или минимизировать этот риск другими способами (например, установка средств коллективной защиты).

Страховочная система должна исключать не только риск удара работника о землю, но также и об элементы конструкции, механизмы и т.д. После падения работник должен удерживаться в вертикальном положении.

При использовании страховочной системы необходимо продумать план эвакуации работника из подвешенного состояния.

Ограничения

Основным ограничением для использования страховочной системы является свободное пространство под работником. В зависимости от компонентов страховочной системы, может потребоваться до 6 метров запаса высоты под работником для безопасной остановки падения. Расстояние свободного пространства под пользователем рассчитывается, исходя из расположения анкерного устройства, роста работника, длины раскрытия амортизатора и т.д.

Кроме того, при организации страховочной системы следует учитывать возможный эффект маятника (в случае, если анкерное устройство расположено в стороне от работника), различные острые кромки опоры (повреждение СИЗ при падении), используемые инструменты (повреждение текстильных СИЗ при огневых работах).

Примеры компоновки

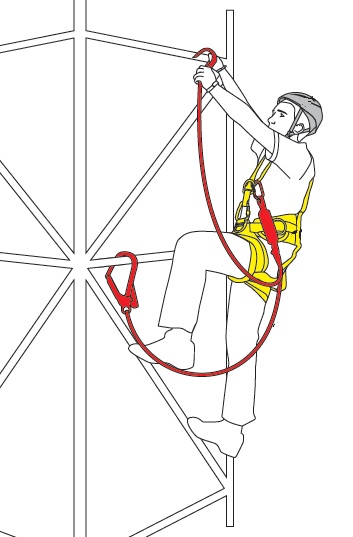

1. С использованием двуплечевого страховочного стропа:

Компоненты:

• Привязь страховочная
• Двуплечевой строп с амортизатором и анкерными карабинами на конце

Достоинства: Простота сборки и низкая стоимость.
Недостатки: Требуется большой запас свободного пространства под пользователем (большая глубина падения). В зависимости от модели стропа требуется минимум 4-6 метров. Может применяться только на опорах с горизонтальными элементами, соответствующими ширине раскрытия карабинов на стропе. Медленное передвижение работника.
Требуется высокая квалификация работника (2 группа допуска).

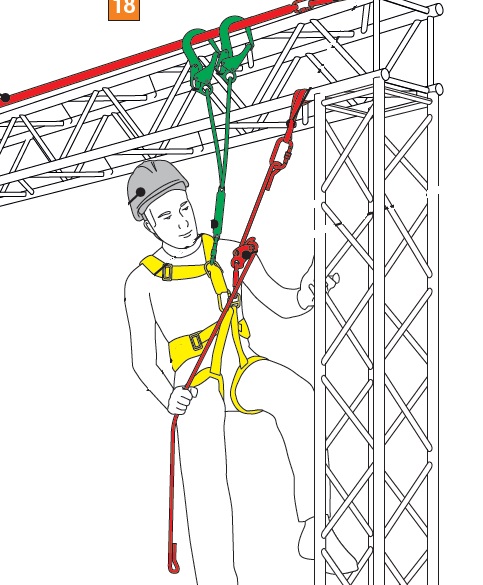

2. С использованием СИЗ втягивающего типа, закрепленном на работнике:

Компоненты:

• Привязь страховочная
• Двуплечевое СИЗ втягивающего типа с анкерными карабинами на концах и интегрированным амортизатором

Достоинства: Простота сборки. Позволяет существенно сократить глубину падения, благодаря автоматическом втягиванию стропа.
Недостатки: Может использоваться только на конструкциях, с подходящим размером деталей для установки анкерного карабина. Не все модели подходят для работы с фактором падения 2, а также при падении через перегиб. Медленное передвижение работника.
Требуется высокая квалификация работника. (2 группа допуска).

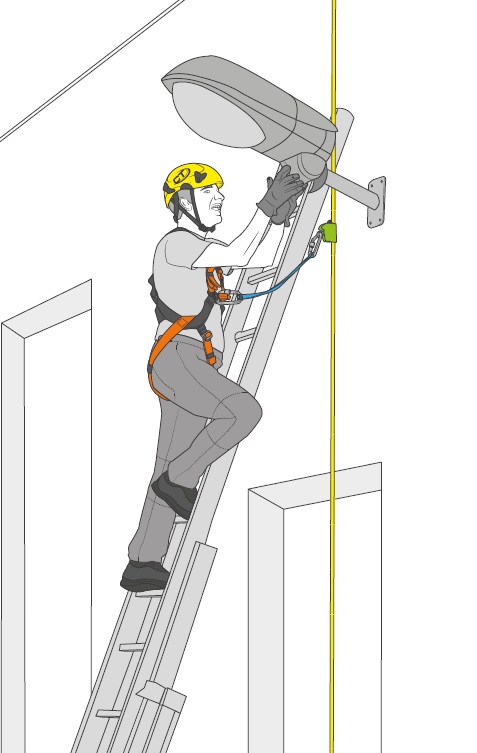

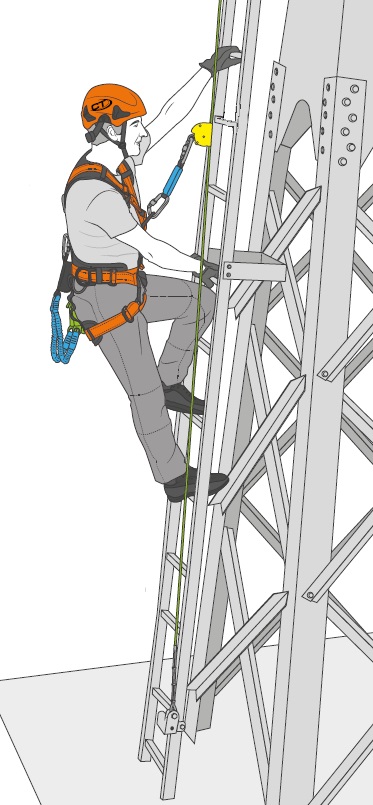

3. С использованием зажима на вертикальной гибкой анкерной линии

Компоненты:

• Привязь страховочная
• Зажим ползункового типа с интегрированным амортизатором
• Гибкая анкерная линия, закрепленная на анкерном устройстве

Достоинства: Простота использования. Небольшая глубина падения работника. Не требует высокой квалификации работника. Более высокая скорость перемещения.
Недостатки: Требуется предварительная установка ГАЛ, что требует дополнительных временных затрат и дополнительных СИЗ.

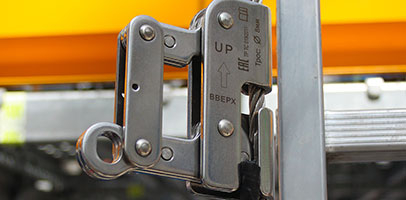

4. С использованием зажима на вертикальной жесткой анкерной линии

Компоненты:

• Привязь страховочная
• Зажим ползункового типа с интегрированным амортизатором
• Жесткая анкерная линия

Достоинства: Простота использования. Небольшая глубина падения работника. Не требует высокой квалификации работника. Крайне высокая скорость доступа в рабочую зону и спуска с рабочего места. Не требует подготовки перед использованием.
Недостатки: Высокая стоимость установки.

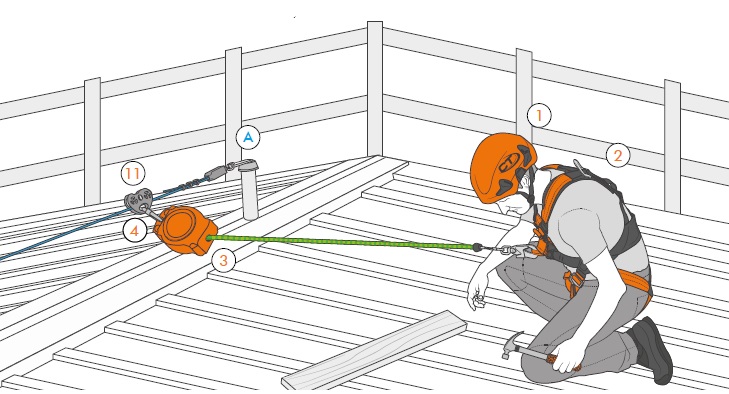

5. С использованием СИЗ втягивающего типа, установленного на опоре

Компоненты:

• Привязь страховочная
• СИЗ втягивающего типа
• Анкерное устройство (горизонтальная анкерная линия)

Достоинства: Простота использования. Небольшая глубина падения работника. Не требует высокой квалификации работника. Крайне высокая скорость доступа в рабочую зону и спуска с рабочего места. Возможность работать на большой площади (большой длине) вдоль горизонтальной анкерной линии.
Недостатки: Высокая стоимость установки.

Система позиционирования

Система позиционирования на рабочем месте — это система индивидуальной защиты от падения с высоты, позволяющая пользователю проводить работы в положении, в котором он удерживается с упором на элементы системы.

Когда используется?

Применяется в случаях, когда у работника есть опора для ног, но для сохранения равновесия требуется удерживаться руками за опору. Система позиционирования позволяет освободить руки для выполнения работ, удерживая работника в комфортном положении в подпоре. Обычно при выполнении работ все компоненты системы позиционирования нагружены работником и не имеют провисов.

Ограничения

Используется только совместно со страховочной системой.

Как и при использовании страховочной системы, необходимо учитывать вид выполняемых работ и использовать подходящие стропы и привязи. Например, при выполнении огневых работ использовать стропы и привязи из негорючих материалов.

Примеры компоновки

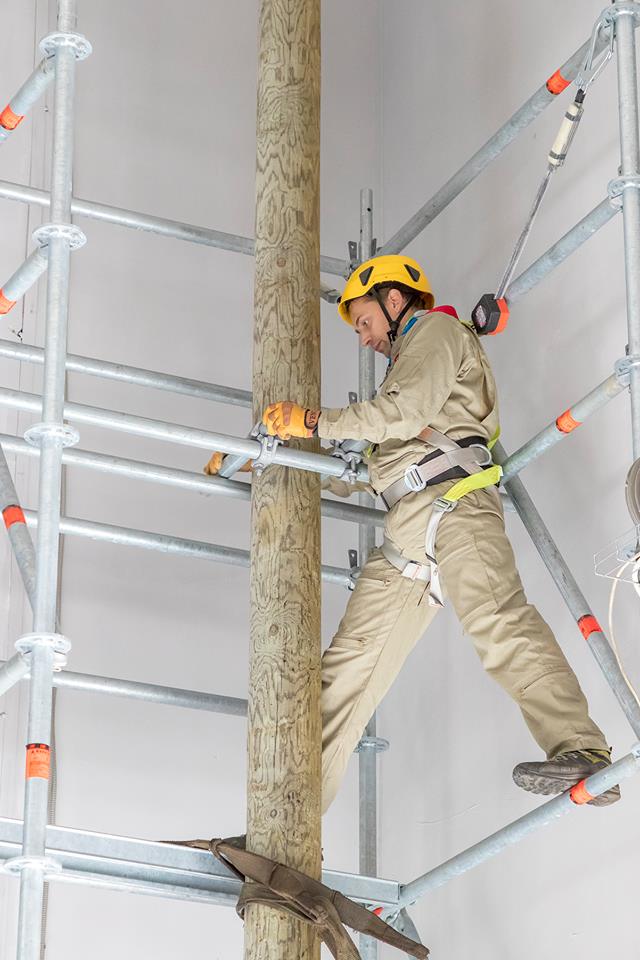

1. С использованием стропа для позиционирования, установленного вокруг опоры

Компоненты:

• Привязь комбинированная (с возможностью позиционирования)
• Строп с регулятором длины
• Анкерное устройство

Достоинства: Простота использования. Удобное расположение в зоне производства работ.
Недостатки: Необходимо следить за целостностью стропа, при необходимости устанавливать протекторы. Поверхность опоры может быть острой. Невозможность перемещения по вертикали.

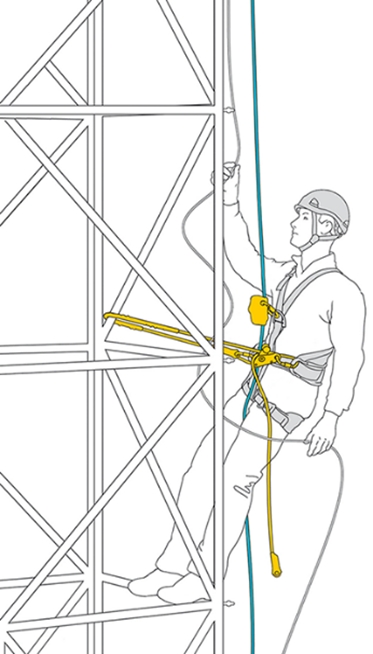

2. С использованием стропа для позиционирования, установленного одним концом

Компоненты:

• Привязь комбинированная (с возможностью позиционирования)
• Строп с регулятором длины
• Анкерное устройство

Достоинства: Простота использования. Удобное расположение в зоне производства работ. Возможность регулирования рабочего положения по высоте.
Недостатки: Меньшая мобильность в горизонтальной плоскости.

Система спасения и эвакуации

Спасательная система — это индивидуальная система защиты от падения с высоты, с помощью которой работник может спасти себя или других работников.

Перед выполнением любых работ на высоте необходимо продумать план спасательных мероприятий, подготовить дополнительные СИЗ для эвакуации. В состав систем спасения и эвакуации могут входить как уже используемые работниками СИЗ, так и дополнительные устройства. Если для выполнения эвакуации предусмотрено использования тех же анкерных устройств, что и для выполнения работ, то они должны быть рассчитаны на большую нагрузку.

В системах эвакуации не должны применяться ножи или другие режущие инструменты для перерезания соединительно-амортизирующей подсистемы работника!

Когда используется?

В соответствии с пунктом 108 Правил по охране труда при работе на высоте, для уменьшения риска травмирования работника, оставшегося в страховочной системе после остановки падения в состоянии зависания, план эвакуации должен предусматривать мероприятия и средства (например, системы самоспасения), позволяющие в максимально короткий срок (не более 10 минут) освободить работника от зависания. Эвакуация также проводится в случаях, когда работник не может самостоятельно спуститься с рабочего места или подняться на поверхность (при работе в емкостях, шахтах, колодцах) по причине плохого самочувствия, травмы и т.д., либо когда стандартные пути спуска недоступны. Также системы эвакуации необходимо предусмотреть на всех рабочих местах выше 5 метров, если стандартные пути эвакуации с рабочего места могут быть заблокированы (пожар, задымление и т.д.).

Примеры компоновки

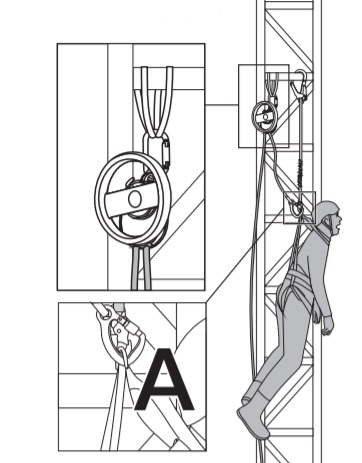

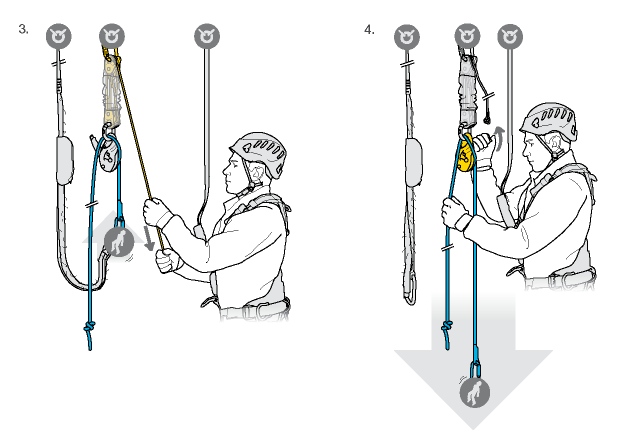

1. С использованием полиспаста и устройства для спуска

Компоненты:

• Привязь страховочная
• Полиспаст, устройство для спуска, гибкая анкерная линия
• Анкерное устройство

Достоинства: Простота использования. Полиспаст кратности 4:1 позволяет легко разгрузить соединительно-амортизирующую систему пострадавшего. Может использовать 1 работник.
Недостатки: Зачастую, доступ к пострадавшему и присоединение конца ГАЛ к привязи затруднено. Применение возможно только в случае отсутствия препятствий на пути спуска.

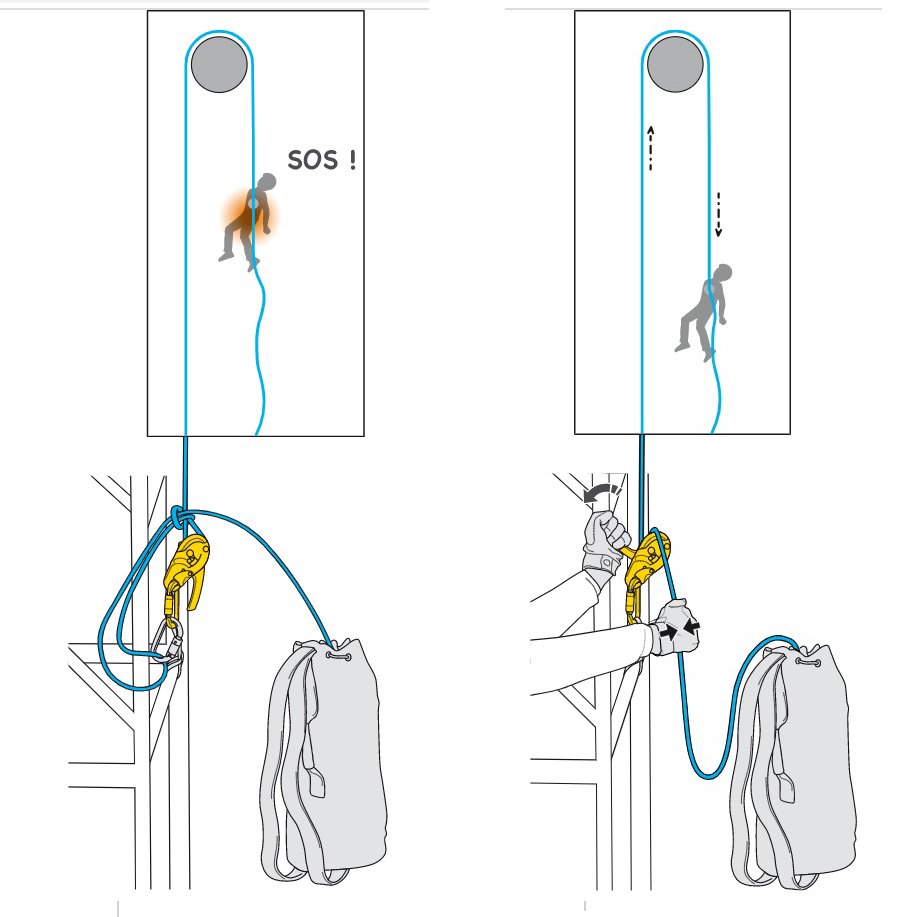

2. Использование предустановленной системы эвакуации

Компоненты:

• Привязь страховочная
• Гибкая анкерная линия, устройство для спуска
• Анкерное устройство

Достоинства: Очень быстрая эвакуация пострадавшего. Не требует установки дополнительных устройств после НС, возможность сразу эвакуировать работника.
Недостатки: Требуется большая длина ГАЛ (обычно, 3 длины опоры). Быстрая эвакуация возможно только в случае, если работник не использовал дополнительную систему позиционирования.

3. Использование специализированных устройств типа Vento Сапсан и Tractel Derope UP

Компоненты:

• Привязь страховочная
• Устройство для эвакуации
• Анкерное устройство

Достоинства: Автоматический контроль скорости спуска пострадавшего. Возможность подъема пострадавшего и спуска на одном устройстве. Возможность эвакуации пострадавшего с сопровождением.
Недостатки: Высокая стоимость устройства. Заводское ограничение глубины спуска (канат устанавливается на заводе). Сложность замены компонентов при износе.

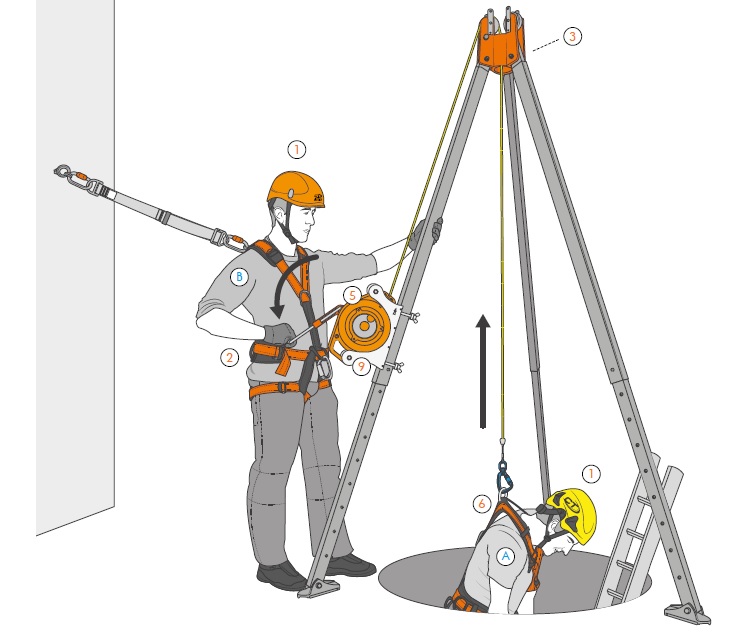

4. Эвакуация из замкнутого пространства

Компоненты:

• Привязь комбинированная
• Лебедка для подъема работника
• Анкерное устройство (Трипод)

В отличие от остальных систем, позволяет проводить эвакуацию вверх, что и требуется при работе в вертикальных емкостях.
