ГОСТ на удерживающую и спасательную систему

1 марта 2019 года вступили в действие 3 обновленных стандарта, связанные с работой на высоте:

• ГОСТ Р 58194-2018/EN 813:2008 «Привязи для положения сидя» заменил ГОСТ Р ЕН 813-2008
• ГОСТ Р 58193-2018/EN 353-1:2014 «Средства защиты от падения с высоты ползункового типа на жесткой анкерной линии» введен взамен ранее применявшегося ГОСТ Р ЕН 353-1-2008
• ГОСТ Р 58208-2018/EN 363:2008 «Системы индивидуальной защиты от падения с высоты» взамен ранее применявшегося ГОСТ Р ЕН 363-2007

Данные стандарты разрабатывались в рамках деятельности ПК-7 весной-летом 2018 года. Мы принимали активное участие в корректировке и обсуждении определений и терминов, которые используются в новых стандартах. Как и раньше, ГОСТы являются точными переводами Европейских стандартов. В процессе перевода технических текстов с английского или немецкого языков всегда возникает несколько трактовок, и для наиболее корректного понимания и выработки общего мнения проводится совместная работа специалистов в рамках ПК-7.

Самое время рассказать об основных изменениях:

ГОСТ Р 58194-2018/EN 813:2008 «Привязи для положения сидя»

• Изменено отношение к испытательной массе манекена при определении динамических характеристик — теперь она составляет минимум 100 кг. Испытание привязи происходит с заявленной изготовителем максимальной номинальной нагрузкой.
• Для статических испытаний введен коэффициент запаса прочности (хоть сама такая формулировка не введена). Теперь при испытании на статическую прочность необходимо давать 10-кратную от номинальной нагрузку, но не менее 15 кН.
• Включены требования к спинной опоре, доступности осмотра и коррозионной устойчивости.
• Вводится целый цикл натурных испытаний пользователем. Во время таких испытаний испытываемую привязь надо надеть на человека, а затем подвесить его за передний элемент крепления привязи. Данные испытания проводятся для проверки эргономики изделия.

ГОСТ Р 58193-2018/EN 353-1:2014 «Средства защиты от падения с высоты ползункового типа на жесткой анкерной линии»

Этот документ очень сильно переработан. Много отличий в методах статических и динамических испытаний и испытаний на коррозионную стойкость. Мы постараемся более детально разобрать различия в следующей статье.

А теперь — самое интересное!

ГОСТ Р 58208-2018/EN 363:2008 «Системы индивидуальной защиты от падения с высоты»

Данный стандарт описывает системы индивидуальной защиты от падения с высоты, то есть компоновку и взаимодействие различных СИЗ. Появилось достаточно много графических схем, хотя некоторые из них уже встречались ранее в других документах. Введены определения страховочной системы, системы позиционирования на рабочем месте, системы удерживания, системы канатного доступа, спасательной системы и указаны основные характеристики этих систем. Пожалуй, это самое главное, что создатели вложили в этот стандарт. Для каждой системы указываются ее основные свойства, область применения и ограничения. Отдельный раздел посвящен компоновке и подбору элементов для создания системы обеспечения безопасности. Достаточно сильно сокращен раздел терминов и определений, но это скорее пошло на пользу.

В общих положениях указано несколько важных моментов относительно компоновки СИЗ:

• "пригодность компонентов для предполагаемого использования в системе, учитывая все фазы применения (например, достижение рабочей позиции, процесс работы);"
  Мы часто встречаемся с тем, что СИЗ подбирают только для выполнения работ, зачастую забывая про подход к рабочему месту. Например, при работе на кровле можно использовать удерживающую систему. Но подъем на кровлю может производиться по лестнице, где необходима страховочная система. В новом стандарте еще раз напоминается, что необходимо учитывать все фазы выполнения работ и подбирать универсальные системы, подходящие для каждой фазы.
• "характеристики пользователя, для которого предназначена система (например, его квалификация);"
  Более компетентные пользователи иногда могут выполнить работу, скомпоновав несколько более простых моделей СИЗ (например, собрать полиспаст из отдельных блоков). Менее квалифицированным работникам необходимо предоставить уже готовый полиспаст.
• "эргономические соображения, как, например, правильный выбор привязи или элемента крепления, чтобы свести к минимуму дискомфорт и нагрузку на тело;"
  Эргономические особенности далеко не всегда учитываются при обеспечении работников средствами индивидуальной защиты. Принцип «что дали, то и используй» все еще очень распространен. Хотя для многих компаний очевидно, что удобство использования СИЗ не только повышает вероятность его применения, но и увеличивает производительность труда. Например, регулирование длины страховочного стропа при помощи пряжки достаточно просто произвести летом, но в зимних перчатках зачастую это сделать невозможно. Снижая удобство использования, мы снижаем вероятность правильного и безопасного применения СИЗ.

Многие пункты стандарта, касающиеся компоновки СИЗ в системы, отсылают нас к Риск-ориентированному подходу при обеспечении работников средствами защиты, при котором необходимо определять и минимизировать риски на рабочем месте, в том числе используя специфичные средства защиты.

Определения и характеристики систем обеспечения безопасности

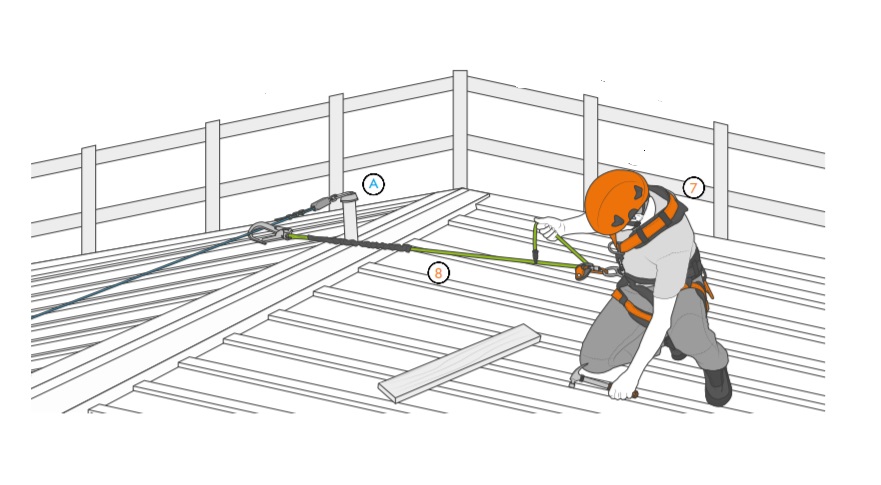

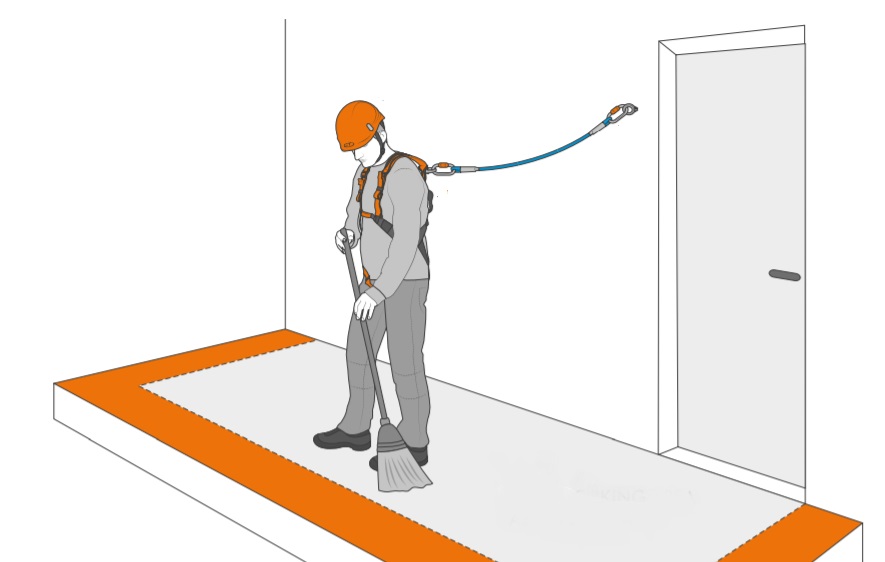

Удерживающая система

Характеристики:

• должна ограничивать диапазон движения пользователя, не позволяя ему попадать на участки, где присутствует риск свободного падения с высоты;
• не предназначена для остановки падения;
• не должна использоваться для работы в таких условиях, когда пользователь нуждается в поддержке рабочего положения своего тела (например, чтобы предотвратить его соскальзывание или падение).

Компоновка:

• Удерживающая система должна быть сконструирована таким образом, чтобы предотвратить попадание пользователя в зоны или положения, в которых существует риск падения.
• Допустимо использование всех подходящих привязей.
• Допустимо использование любых подходящих стропов.

Это определение и описание удерживающей системы может очень сильно повлиять на рынок СИЗ от падения с высоты, особенно в сфере энергетики. Первые два пункта из определения достаточно понятны. Они описывают распространенное использование удерживающей системы при работе на плоских кровлях, различных монтажных горизонтах, при работе на поверхностях с недостаточным ограждением, вблизи люков и т.д. В такой конфигурации обычно используется строп фиксированной или регулируемой длины, который не позволяет работнику подойти к опасной зоне и упасть.

На сегодня существует и другой тип использования удерживающей системы, который используется при подъеме на опоры и лестницы. Широко распространен подъем на опоры (деревянные или ж/б столбы) с применением когтей или лазов и стропов типа «Энерго» от Vento, либо аналогов. Предполагается, что, благодаря правильной технике работы и постоянной нагрузке на строп, свободное падение отсутствует, и работник удерживается в таком положении. Работник поднимается вверх по опоре, последовательно перемещая когти/лазы и строп удерживающей системы. В рамках текущих ПОТРВ, это вполне рабочее допущение, но, с учетом того, что в Правилах понятие удерживающей системы весьма размыто, то в данном случае логично следовать новому стандарту. А в рамках ГОСТ Р 58208-2018/EN 363:2008 такое использование недопустимо, ведь работник перемещается по вертикали и ему требуется поддержка рабочего положения тела для исключения падения в ходе производства работ. Поэтому теперь при перемещении по вертикали, либо по наклонным поверхностям будет необходимо использовать страховочные системы в сочетании с системой позиционирования.

Как будут решать эту задачу работодатели, пока остается под вопросом. Возможно, производители СИЗ разработают новые решения для выполнения работ на опорах. Либо требования стандарта будут способствовать установке стационарных систем обеспечения безопасности на опоре или использование подъемников.

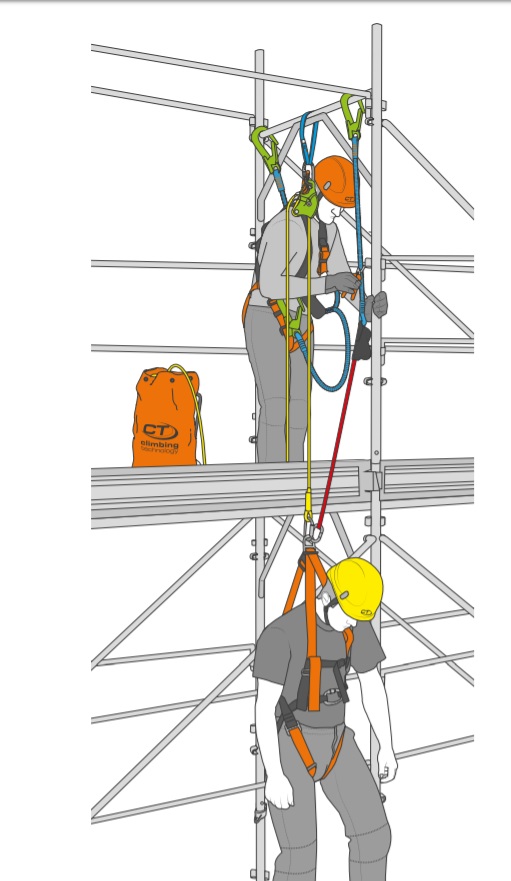

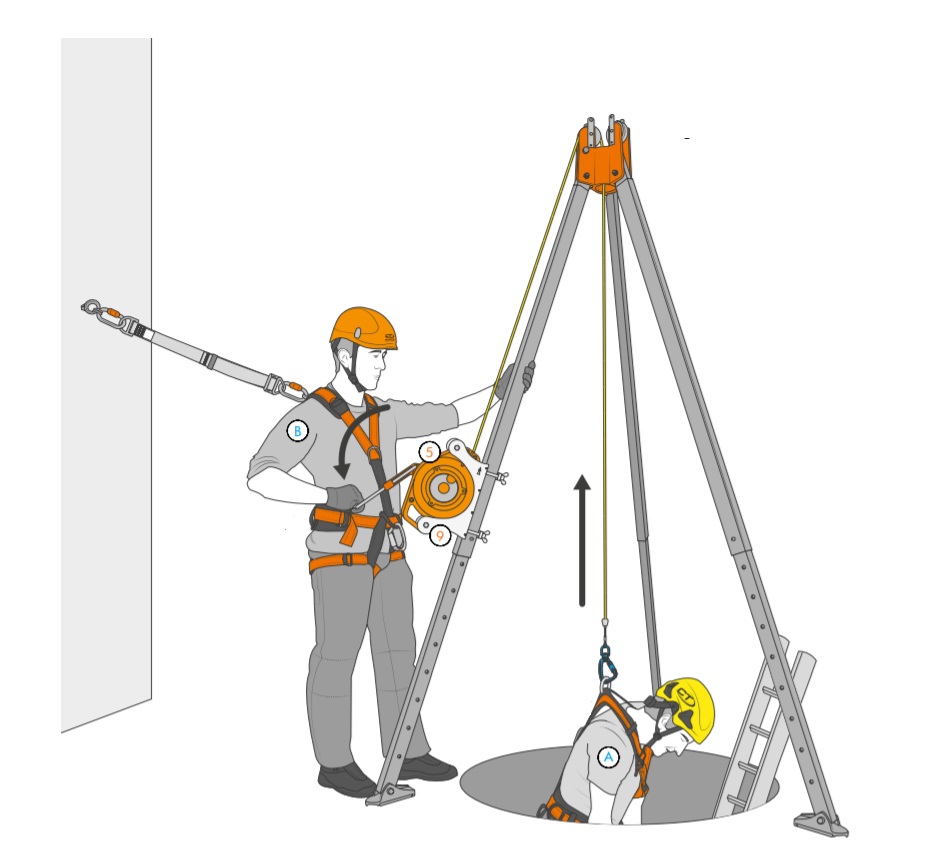

Спасательная система

Характеристики:

Спасательная система должна:

• во время проведения спасательной операции предотвращать свободное падение спасателя  и человека, которого эвакуируют;
• обеспечивать проведение спуска или подъема в безопасное место спасаемого человека.

Компоновка:

• Должны использоваться подходящая спасательная привязь или подходящая спасательная петля.
• При применении продукции разового пользования должно быть дано предупредительное указание, что систему нельзя использовать более одного раза.
• Если в системе одновременно задействовано несколько человек, номинальная нагрузка должна быть не менее общей массы людей в системе.
• Спасательная система должна быть собрана таким образом, чтобы не было необходимости обрезать линии для того, чтобы произвести спасение.
• Одного каната может быть достаточно.
• Спасательная система может содержать компоненты, которые уже использовались в других системах индивидуальной защиты, например, привязь, которая использовалась лицом, которое необходимо спасать после остановки падения.

Данное определение в стандарте введено впервые. Описание некоторых видов спасательных систем ранее можно было найти в ПОТРВ, но там им уделено всего несколько пунктов. В характеристиках системы особое внимание уделяется не только безопасности пострадавшего, но и безопасности спасателя. В ходе проведения спасательных работ количество пострадавших не должно увеличиваться.

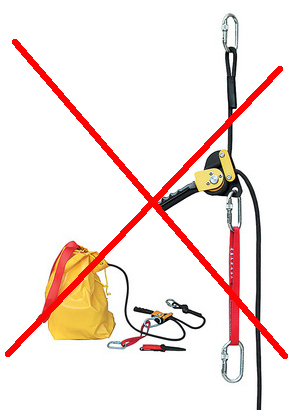

Использование режущих инструментов
в спасательной системе
запрещено по новому ГОСТу!

Отдельно стоит отметить запрет на перерезание рабочих линий (канатов, стропов) для проведения спасательных работ. Зачастую, спасательные работы — это достаточно сложная операция, требующая достаточной квалификации, наличия необходимых СИЗ и разработки детального плана проведения спасательных работ. В зависимости от рабочей зоны эвакуация пострадавшего может быть затруднена различными элементами конструкций, машин, механизмов, которые делают невозможным спуск вниз.

В своей практике мы часто сталкивались с ситуациями, когда компании для формального выполнения требований ПОТРВ обеспечивали своих сотрудников крайне простым набором для эвакуации, состоящим из анкерного стропа, анкерной линии (веревки), спускового устройства, пары карабинов и ножа для перерезания соединительно-амортизирующей подсистемы пострадавшего. Однако, спасение своего напарника часто сопряжено с переживанием и волнением работников. Использование ножей в стрессовой ситуации повышает вероятность ошибки и перерезания соединительно-амортизирующей подсистемы спасателя, а не пострадавшего.

Кроме того, перерезание стропов создает дополнительный рывок на спасательную систему и на пострадавшего. Для исключения рывковой нагрузки необходимо полностью перенести вес пострадавшего на систему эвакуации до перерезания или отсоединения его соединительно-амортизирующей подсистемы. Сделать это с минимальным набором СИЗ невозможно. Для переноса веса пострадавшего на спасательную систему необходимо использовать полиспасты, лебедки, либо другие средства.

Новый ГОСТ Р 58208-2018/EN 363:2008 запрещает использование режущих инструментов в спасательных системах и, надеемся, подтолкнет работодателей к более осознанному подходу к разработке планов спасения и эвакуации и обеспечению сотрудников соответствующими СИЗ для выполнения спасательных работ, делая проведение спасательных работ более безопасным.

Страховочная система

Характеристики:

• не предотвращает падение;
• должна ограничивать траекторию свободного падения;
• не должна препятствовать пользователю в достижении места и позиции, где существует риск падения; если происходит свободное падение, то оно должно быть остановлено;
• должна обеспечивать удержание пользователя системой после остановки падения.

Компоновка:

• Страховочная система должна быть сконструирована таким образом, чтобы предотвратить удар пользователя о землю, конструкцию или какое-либо препятствие.
• Необходимо определить минимальный запас высоты, который должен быть ниже ног пользователя. Это может быть сделано на основе информации, предоставляемой изготовителем компонентов, в особенности принимая во внимание возможное взаимодействие с анкерным устройством (например, с учетом позиции и прогиба анкерного устройства).
• В страховочной системе обязательно должна применяться только страховочная привязь.
• Страховочная система должна иметь компоненты или функции, поглощающие энергию, чтобы сила, действующая на тело пользователя во время остановки  падения, не превышала 6 кН.

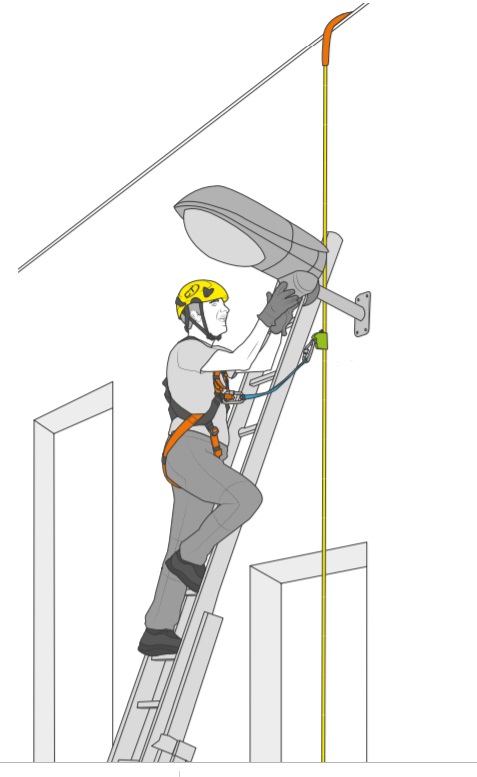

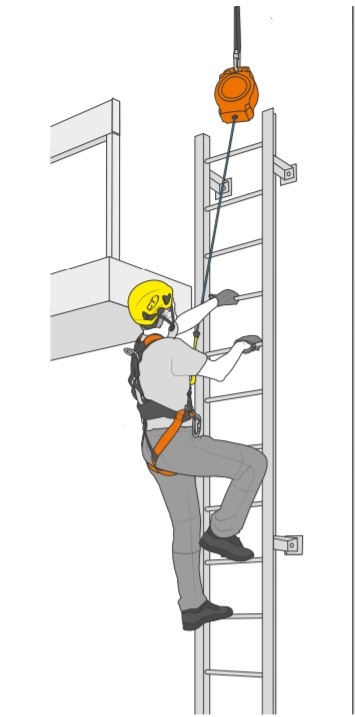

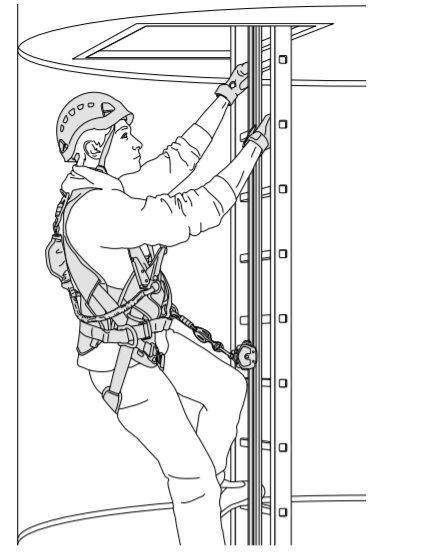

Примеры страховочных систем

Система позиционирования на рабочем месте

Характеристики:

• предотвращает угрозу свободного падения пользователя с высоты;
• позволяет пользователю позиционировать себя на рабочем месте, опираясь на элементы системы или находиться в ней в подвешенном состоянии.

Компоновка:

• Допустимо использование всех подходящих привязей. Тем не менее, использовать пояс для рабочего позиционирования не рекомендуется.
• Системы позиционирования на рабочем месте должны быть регулируемыми.
• При использовании систем позиционирования на рабочем месте пользователю необходимо дать указания, как удерживаться при помощи снаряжения. Поэтому следует обратить особое внимание, что может потребоваться дополнительное обеспечение безопасности, например, в виде страховочной системы.

Многие требования и характеристики страховочных систем и систем позиционирования уже были хорошо описаны в различных нормативно-правовых актах. Из интересных нестыковок: в соответствии с пунктом 104 ПОТРВ, в состав страховочной системы обязательно должен входить амортизатор. В новом стандарте такого требования нет, но говорится о максимальной нагрузке, которая должна передаваться на тело работника при остановке падения. Мы думаем, что при очередном редактировании ПОТРВ эта нестыковка будет устранена. Сегодня многие Российские и Европейские производители СИЗ предлагают решения для страховочных систем, в которых нет необходимости использовать амортизатор. Для снижения нагрузки при падении применяется не поглощение энергии амортизатором, а грамотное расположение анкерных устройств, минимизация фактора падения и глубины падения. В таком случае амортизатор своим раскрытием лишь увеличивает глубину падения и риск травмирования работника. На наш взгляд, указание целей (ограничений по нагрузке), а не методов их достижения — это более правильный путь, позволяющий производителям разрабатывать более совершенные СИЗ, а работникам спокойно их использовать.

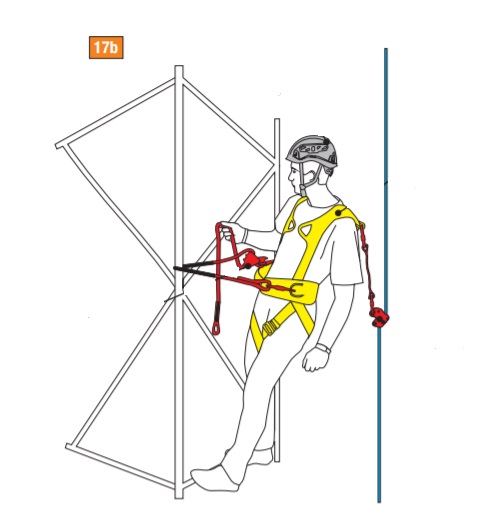

Пример системы позиционирования на рабочем месте

Пример системы позиционирования в сочетании со страховочной системой

Система канатного доступа

Характеристики:

Система канатного доступа должна:

• позволять занять или покинуть рабочее место, находясь в положении с опорой на систему или зависая в ней;
• предотвращать угрозу свободного падения пользователя или останавливать падение;
• позволять пользователю передвигаться вверх или вниз между более высоким и более низким положением, а также предоставлять возможность совершать траверс;
• обеспечивать соединение с рабочим канатом при использовании нижней точки крепления на привязи;
• содержать рабочий канат и страховочный канат, которые закреплены отдельно друг от друга на конструкции;
• применяться для позиционирования на рабочем месте, после того как только рабочее место будет достигнуто.

Примечание: Рабочий и страховочный канаты закрепляются на одной и той же привязи.

Компоновка:

• Допустимо использование страховочных привязей или привязей для положения сидя.
• Следует рассмотреть возможность интеграции рабочего сиденья в привязи для работы в положении сидя по соображениям комфорта и стабильности выполняемой работы.
• Необходимо всегда присоединять рабочий и страховочный канат к пользователю при помощи точки крепления, расположенной на привязи, даже если используется рабочее сидение.

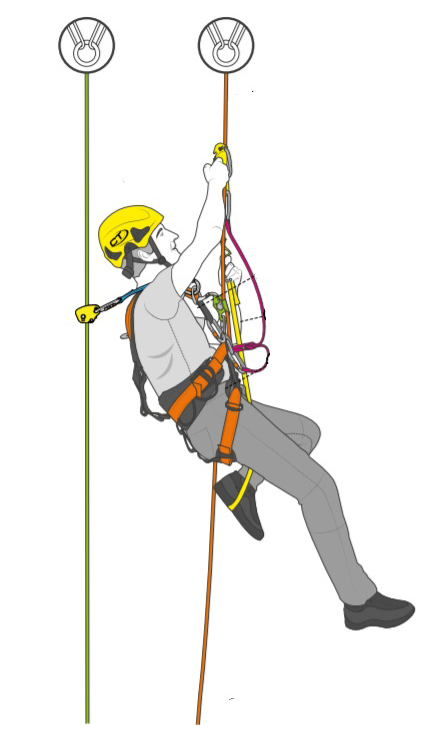

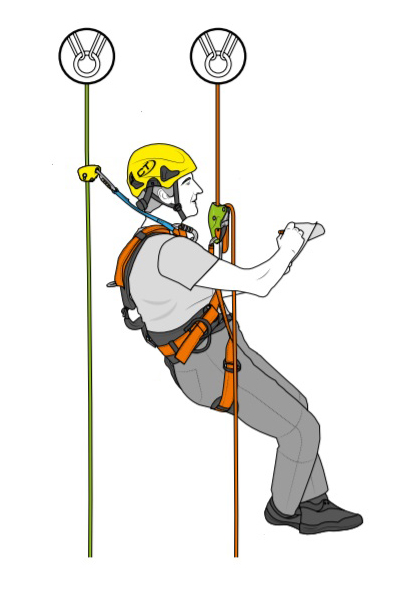

Примеры систем канатного доступа

Системы канатного доступа также частично были описаны в Правилах по охране труда при работе на высоте, особенно в приложениях к Правилам. Все противоречия, в любом случае, будет трактоваться в пользу ПОТРВ, так как это документы более высокого ранга. Если новый стандарт лишь рекомендует использовать рабочие сиденье, то ПОТРВ требует их использование в обязательном порядке при продолжительности работ более 30 минут. Особых новшеств в описании СКД нет. Пункт относительно рабочего сидения актуален скорее для работников с крайне низкой квалификацией. На простых видах работ встречается такая компоновка устройств, в которой спусковое устройство и стропы присоединены к массивному узлу (такелажной пластине) на сиденье, а привязь работника соединена с сиденьем отдельным стропом. Хорошо подготовленные работники редко используют такую конфигурацию, но теперь еще и ГОСТ запрещает такое использование.
