Анкерные линии - гибкие и жесткие, вертикальные и горизонтальные

Помимо несущей части — каната, троса или металлоконструкции — анкерная линия может включать в себя и другие составляющие: средства для натяжения линии, амортизирующие устройства, мобильные анкерные точки.

Работник может присоединяться к анкерной линии при помощи страховочного или удерживающего стропа, страховочного устройства, СИЗ втягивающего типа. Выбор способа присоединения зависит от типа системы обеспечения безопасности и вида анкерной линии.

Анкерные линии можно разделить на две большие группы: жесткие и гибкие.

Основной компонент жесткой анкерной линии — рельс или проволочный трос, прикрепленный к сооружению таким образом, что боковые смещения линии ограничены. Жесткие анкерные линии, как правило, устанавливаются на длительный срок и предназначены для периодического выполнения работ. Они обычно требуют больше времени и трудозатрат на установку по сравнению с мобильными гибкими линиями, но при этом долговечны, надежны и просты в эксплуатации.

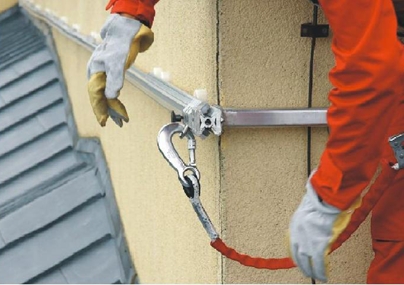

Жесткая анкерная линия

Гибкая анкерная линия включает в себя канат из синтетических волокон или проволочного троса, соединенный с одним или несколькими анкерными устройствами. Как правило, гибкие анкерные линии могут использоваться с различными анкерными устройствами, что позволяет применять их в различных условиях. Гибкие анкерные линии необходимо защищать от контакта с острыми кромками, способными нанести им повреждения. Одним из примеров гибкой анкерной линии является Petzl GRILLON.

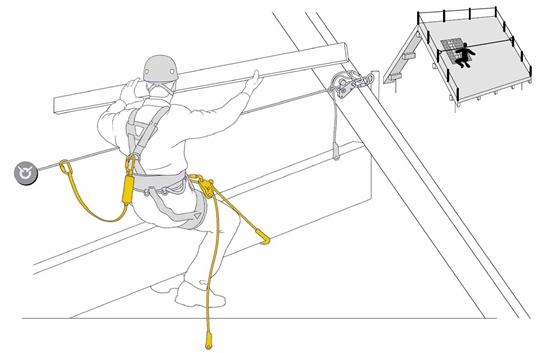

Гибкая анкерная линия

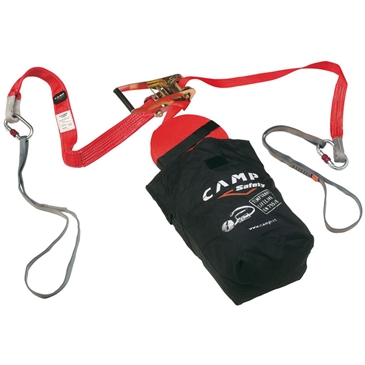

Анкерная линия Camp Temporary Lifeline
с устройством для натяжения и анкерными петлями

Анкерные линии могут располагаться в пространстве горизонтально, вертикально или под углом к поверхности.

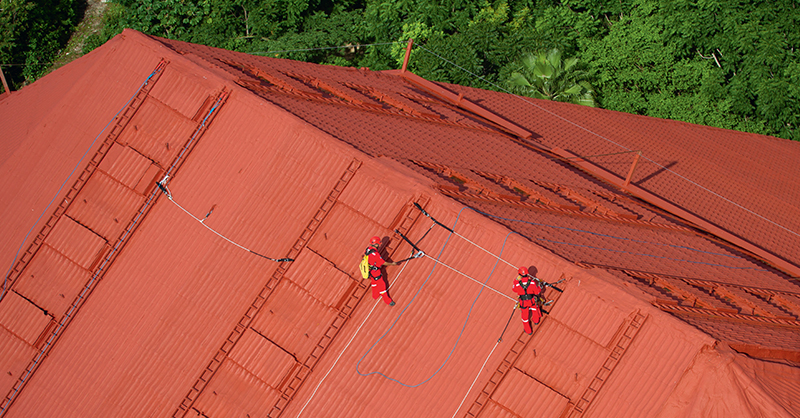

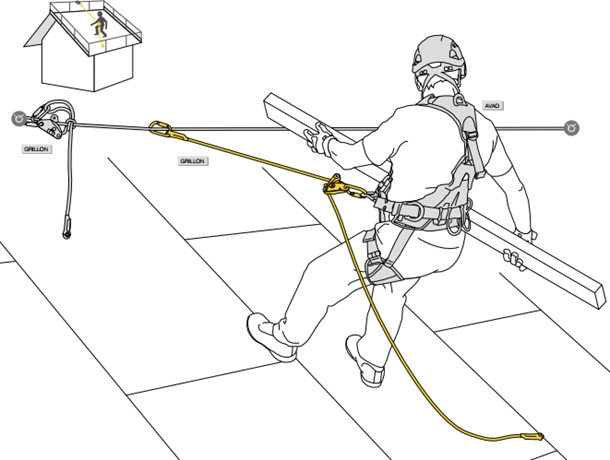

Горизонтальные анкерные линии находят широкое применение в удерживающих и страховочных системах. Горизонтальные линии с синтетическим канатом или тросом обычно включают в себя устройство для натяжения линии. При этом нельзя создавать силу натяжения больше, чем допускает производитель, так как при этом значительно возрастает нагрузка на анкерные устройства и опоры. При длине каната более 12 м должны устанавливаться промежуточные опоры, расстояние между которыми не должно быть более 12 м. Горизонтальная анкерная линия идеально подходит для выполнения работ по обслуживанию крыш и скатов.

Для передвижения вдоль вертикальных или наклонных плоскостей применяются вертикальные и наклонные анкерные линии. При этом для присоединения работника должно использоваться страховочное устройство ползункового типа, автоматически фиксирующееся в случае падения. Используемое страховочное устройство должно быть совместимо с анкерной линией. В качестве таких устройств можно использовать Petzl ASAP или Camp Goblin.

В системах канатного доступа применяются две отдельные независимые вертикальные гибкие анкерные линии из специального синтетического каната (реже троса), обладающего определёнными прочностными и динамическими характеристиками, что должно быть подтверждено соответствием государственному стандарту.

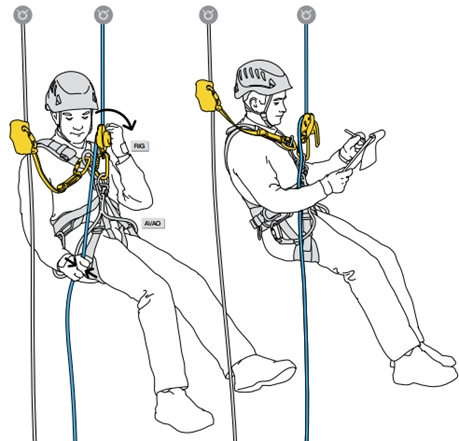

Гибкая вертикальная анкерная линия

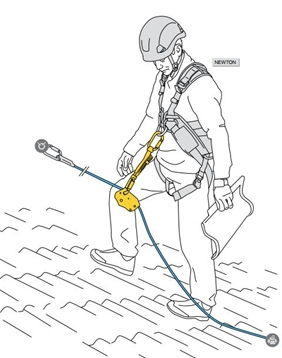

Гибкая наклонная анкерная линия

Для присоединения к анкерной линии могут использоваться мобильные анкерные точки — специальные приспособления, зачастую предназначенные для использования только с конкретным видом анкерной линии и функционирующие согласно инструкции производителя. Мобильные анкерные точки могут иметь вид каретки или скобы. Мобильная анкерная точка может иметь конструкцию, позволяющую преодолевать промежуточные опоры на анкерной линии без отсоединения от линии.

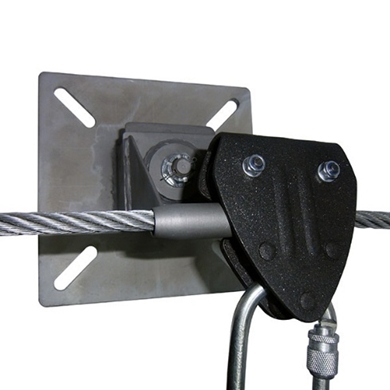

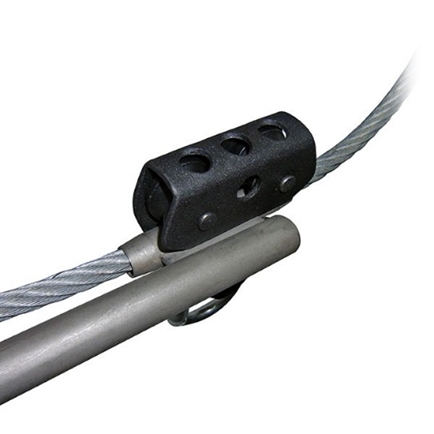

Мобильная анкерная точка

Анкерные линии могут содержать встроенные амортизаторы, служащие для снижения возникающей при падении работника нагрузки до приемлемой величины, не приводящей к разрушению линии.

По длительности использования анкерные линии можно разделить на временные и постоянные.

Временные анкерные линии демонтируются после завершения работы. Постоянные анкерные линии применяются для периодического выполнения работ. К примеру, постоянная анкерная линия на крыше здания или сооружения может использоваться для периодической очистки кровли от снега и наледи, очистки водостоков, ремонта кровли.

Использование постоянных анкерных линий имеет значительное преимущество: отпадает необходимость каждый раз осуществлять выбор точек опоры, установку анкерных устройств, закрепление анкерных линий и т.д. Это увеличивает скорость выполнения работ, а также безопасность, так как снижается количество действий, требующих высокого уровня компетенции и в которых может быть допущена ошибка. Анкерные линии, установленные на длительный срок, необходимо обслуживать: проводить периодический осмотр, выбраковку и замену поврежденных частей. Для периодического выполнения работ наиболее подходят жесткие анкерные линии, либо гибкие анкерные линии со стальным тросом ввиду их прочности и устойчивости к внешним воздействиям.

Комбинирование анкерных линий между собой и с другими средствами индивидуальной защиты от падения с высоты позволяет расширить область безопасного перемещения работника.

Автор:
Дмитрий Шепелев, руководитель экспертной группы по использованию и обслуживанию СИЗ
