Классы анкерных устройств и особенности их применения
Анкерные устройства являются компонентом системы обеспечения безопасности при работе на высоте и используются для крепления СИЗ от падения с высоты к опоре.
Существует большое разнообразие анкерных устройств для применения с опорами различного типа и в различных условиях — от текстильных анкерных стропов массой менее 100 г до противовесных устройств массой свыше 100 кг.
В общем приближении все анкерные устройства можно разделить на переносные анкерные устройства — те, которые можно принести/привезти с собой, установить на опору только на время выполнения работ, а затем снять/отсоединить от опоры и унести, и стационарные анкерные устройства — те, которые устанавливаются на/в опору на длительное время.
Нормативные документы
Все требования к анкерным устройствам описаны в трех основных документах:
- Правила по охране труда при работе на высоте
- ГОСТ EN 795-2014 Средства индивидуальной защиты от падения с высоты. Устройства анкерные
- ГОСТ EN/TS 16415-2015 Средства индивидуальной защиты от падения с высоты. Анкерные устройства, предназначенные для использования более чем одним человеком одновременно
ПОТРВ описывают общие требования к анкерным устройствам, выбору их расположения и места установки, максимальные нагрузки, которые должны выдерживать анкерные устройства в различных условиях.
ГОСТ EN 795 идентичен европейскому региональному стандарту EN 795/А1:2000 "Protection against falls from a height - Anchor devices - Requirements and testing" и описывает общие технические требования, классификацию, методы испытаний, инструкции по применению, форму маркировки анкерных устройств, предназначенных исключительно для применения со средствами индивидуальной защиты (СИЗ) от падения с высоты. Этот стандарт не применяется к крюкам или мосткам, удовлетворяющим требованиям EN 517 и EN 516, а также к стационарным точкам анкерного крепления, которые являются частью основной конструкции.
ГОСТ EN/TS 16415 идентичен европейскому региональному документу EN/TS 16415:2012 Personal fall protection equipment - Anchor devices - Recommendations for anchor devices for use by more than one person simultaneously. Этот стандарт устанавливает общие технические требования, методы испытаний, требования к маркировке и к информации, предоставляемой изготовителями анкерных устройств, которые предназначены для использования одновременно более чем одним пользователем. Разумеется, анкерные устройства, предназначенные для использования более чем одним человеком одновременно, должны соответствовать EN 795.
Классы анкерных устройств
Согласно стандарту EN 795, анкерные устройства делятся на шесть классов:
Класс А1

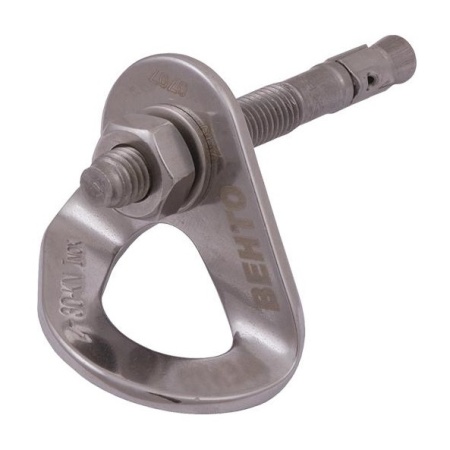

К классу А1 относятся структурные анкеры для крепления к вертикальным, горизонтальным и наклонным поверхностям, например к стенам, стойкам, перемычкам.
Структурные анкеры устанавливаются внутрь опоры, как правило в специально проделанные для этого отверстия. Используются для крепления к опорам из бетона, камня, к металлоконструкциям, к опорам из других подходящих материалов. Внутри отверстия анкеры могут фиксироваться за счет трения (распорные анкеры), путем вклеивания (химические анкеры), при помощи болтовых соединений в сквозных отверстиях.
Каждый структурный анкер предназначен для использования с одним или несколькими определенными материалами опоры. Для данных материалов производитель должен выполнить типовые испытания анкерного устройства по всем допустимым направлениям приложения нагрузки. Не допускается использовать анкер с материалом, для которого он не предназначен.
Структурные анкеры изготавливаются из высококачественной стали. При установке на длительный срок и для применения вне помещений рекомендуется использование анкеров из нержавеющей стали.
Так как отверстия снижают прочность опоры, существуют ограничения того, насколько близко друг к другу и к краям опоры могут устанавливаться структурные анкеры. Эта информация должна быть предоставлена производителем. Глубина и диаметр подготовленного для анкера отверстия должны точно соответствовать указаниям производителя — отклонения могут привести к существенному снижению прочности. Перед установкой анкера отверстие следует тщательно очистить, чтобы обеспечить хорошее сцепление с материалом.
Класс А2

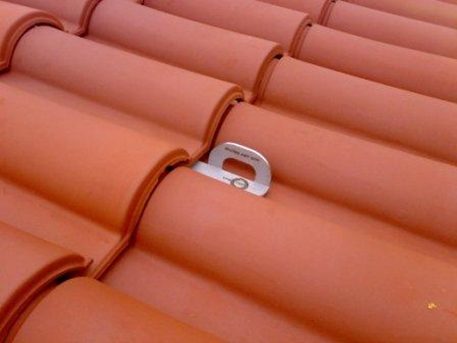

В отдельный класс выделены структурные анкеры для крепления к наклонным крышам.
Класс B
К классу B относятся переносные временные анкерные устройства.

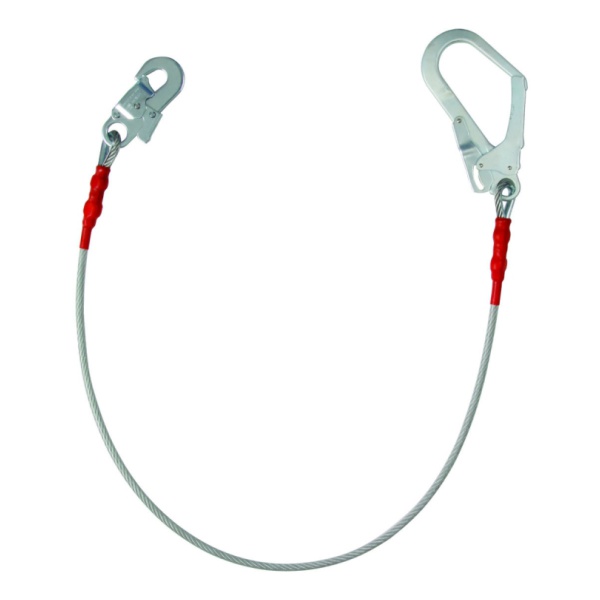

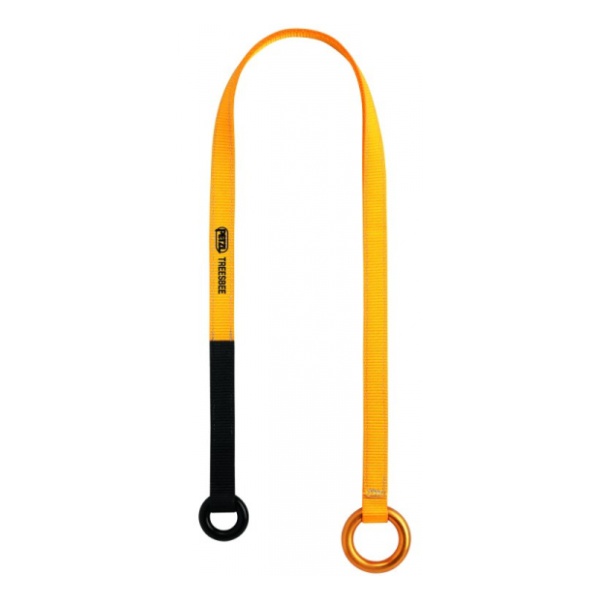

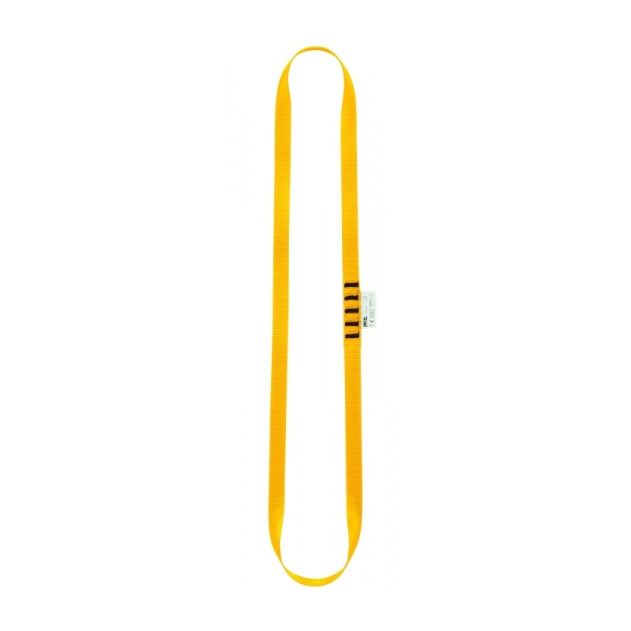

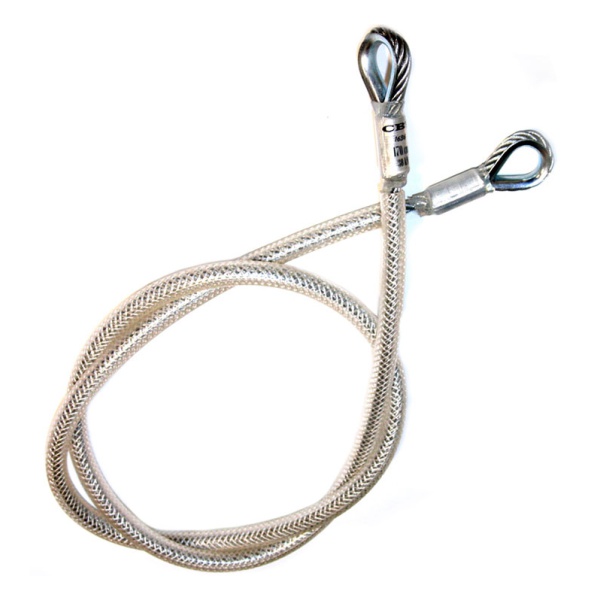

Самыми распространенными представителями данного класса являются анкерные стропы. Стропы могут быть текстильные или изготовленные из стального троса. Текстильные стропы могут изготавливаться в форме петель.
Анкерные стропы весьма универсальны и могут использоваться с опорами различного размера и конфигурации. Строп должен быть достаточно длинным, чтобы обогнуть опору, и должен устанавливаться таким образом, чтобы была исключена возможность его соскальзывания с опоры или смещения по ней.
Текстильные стропы необходимо тщательно защищать от контакта с острыми кромками. На металлоконструкциях с незакругленными краями рекомендуется применение тросовых стропов.

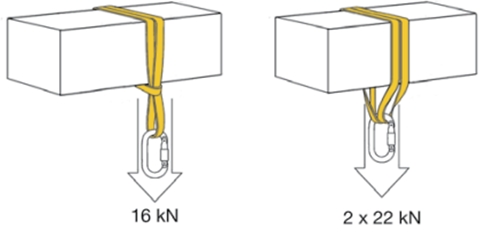

Прочность анкерного стропа зависит от того, как он установлен на опоре.
Помимо анкерных стропов, к классу B относится большое количество более специализированных устройств: треноги, балочные зажимы, перекладины и др.
Классы С и D
К этим двум классам относятся горизонтальные анкерные линии: гибкие — класс C, жесткие — класс D.

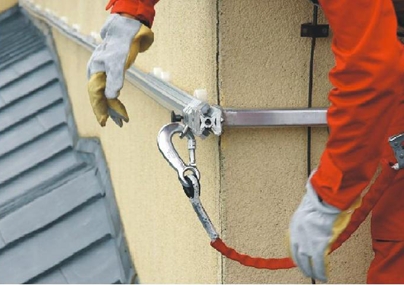

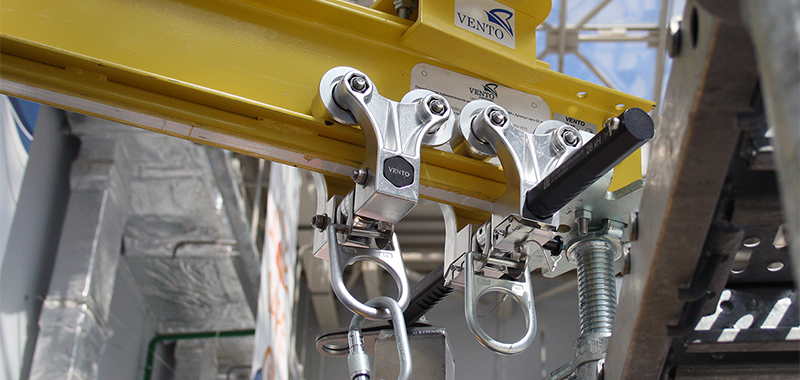

Жесткая анкерная линия

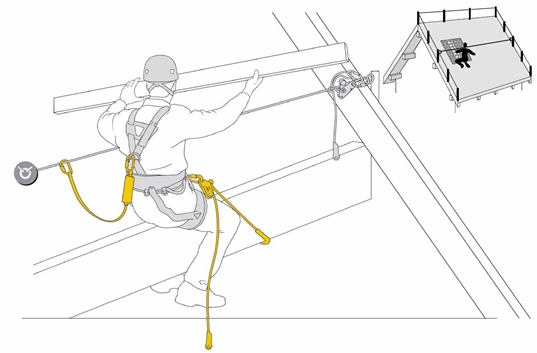

Гибкая анкерная линия
ПОТРВ:
«Для безопасного перехода на высоте с одного рабочего места на другое при невозможности устройства переходных мостиков с защитными ограждениями должны применяться страховочные системы, использующие в качестве анкерного устройства жесткие или гибкие анкерные линии, расположенные горизонтально или под углом до 7° к горизонту.»
В стандарте же EN 795 под горизонтальной линией понимается анкерная линия, которая может отклоняться от горизонтали не более чем на 15°. Здесь мы наблюдаем небольшие расхождения между ГОСТом и ПОТРВ, но, поскольку Правила по охране труда при работе на высоте являются документом более высокого порядка, стоит, в первую очередь, руководствоваться ими.
Горизонтальные анкерные линии должны быть сконструированы таким образом, чтобы исключалось непреднамеренное отсоединение мобильного анкерного крепления, например, они должны быть снабжены концевыми ограничителями.
Класс E
К классу E относятся анкерные устройства, действующие по принципу противовеса.
Они применяются в том случае, когда использование других способов закрепления СИЗ невозможно или проблематично. Устройства класса E содержат массивный груз, балласт. Масса балласта при этом достаточно велика, чтобы падение работника, прикрепленного к нему, не приводило к его смещению. Такие устройства могут применяться только на ровных горизонтальных поверхностях (поверхность, на которой устанавливаются анкерные устройства с противовесом, может отклоняться от горизонтали не более чем на 5°).

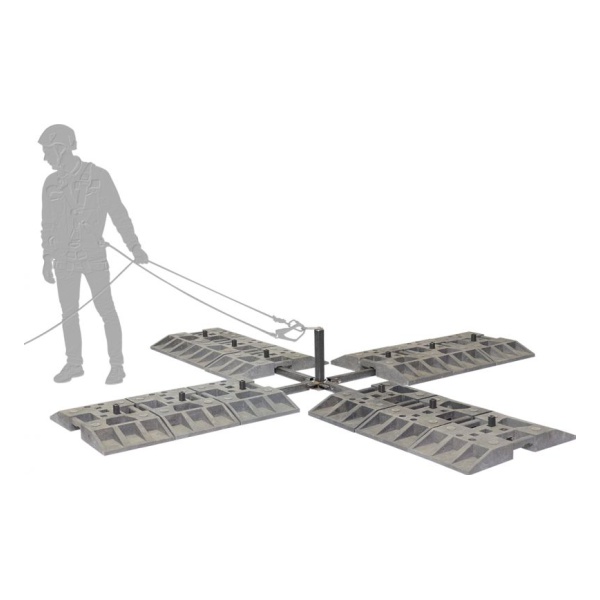

Анкерное противовесное устройство Венто Крест

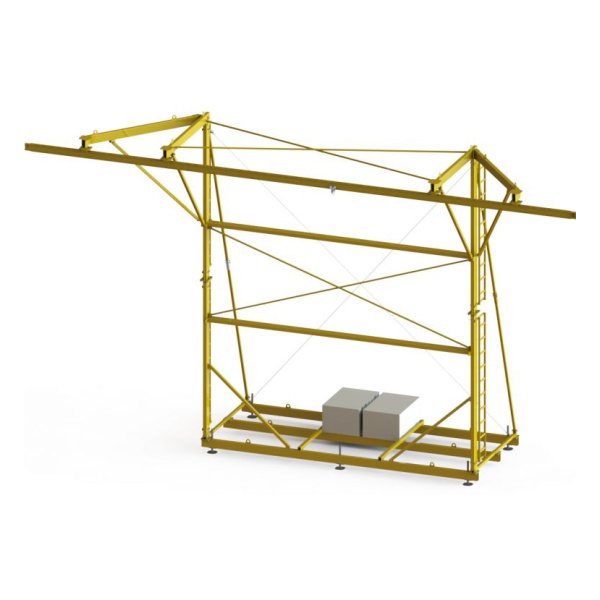

Система обеспечения безопасности Венто «Конструктор»
Некоторые условия использования анкерных устройств класса E (с противовесом):
- анкерные устройства с противовесом не следует применять в случаях, когда расстояние до края крыши менее 2,5 м.
- анкерные устройства с противовесом не применяют в тех случаях, когда существует риск образования инея или обледенения;
- по использованию анкерных устройств с противовесом в тех случаях, когда имеется загрязнение поверхности крыши и/или анкерного устройства нефтью, смазкой и т.д. или наростом водорослей;
- по типам поверхности крыши, на которой может применяться анкерное устройство (т.е. тех поверхностей, на которых испытания анкерных устройств прошли успешно);
- анкерные устройства с противовесом не следует устанавливать на участках, на которых скапливается вода;
- в том случае, когда анкерные устройства с противовесом предполагается использовать на крыше, которая покрыта каменной крошкой, необходимо удалить все свободные камешки (например, с помощью жесткой метлы) до начала сборки анкерного устройства.
Общие требования к анкерным устройствам
Прочность анкерных устройств
Действующие правила по охране труда при работе на высоте определяют необходимую минимальную прочность установленного анкерного устройства. В удерживающих системах и системах позиционирования анкерное устройство должно выдерживать без разрушения нагрузку не менее 13,3 кН. В страховочных системах — не менее 22 кН. Система канатного доступа и страховочная система должны иметь отдельные анкерные устройства, каждое из которых должно выдерживать не менее 22 кН. А если планом мероприятий при аварийной ситуации предполагается крепить системы спасения и эвакуации к используемым при работе точкам крепления, то они должны выдерживать без разрушения нагрузку не менее 24 кН.
Если отдельное анкерное устройство не обеспечивает необходимую прочность, возможно использование нескольких устройств, объединенных между собой таким образом, чтобы распределить нагрузку.
Прочность анкерного устройства может значительно меняться в зависимости от направления приложения нагрузки. Поэтому необходимо следить, чтобы нагрузка прилагалась только по направлениям допустимым для данного вида устройства и обеспечивающим требуемую прочность закрепления.
Все инструменты, инвентарь и материалы весом более 10 кг должны быть подвешены на отдельном канате с независимым анкерным устройством.
Опасные факторы, обусловленные местоположением анкерных устройств
- фактор падения (характеристика высоты возможного падения работника, определяемая отношением значения высоты падения работника до начала срабатывания амортизатора к суммарной длине соединительных элементов страховочной системы);
- фактор отсутствия запаса высоты (запас высоты рассчитывается с учетом суммарной длины стропа и соединителей, длины сработавшего амортизатора, роста работника, а также свободного пространства, остающегося до нижележащей поверхности в состоянии равновесия работника после остановки падения);
- фактор маятника при падении (возникает при таком выборе местоположения анкерного устройства относительно расположения работника, когда падение работника сопровождается маятниковым движением).
Учитывая эти факторы, в Плане производства работ (ППР) или наряде-допуске должно быть предписано такое расположение анкерного устройства страховочной системы, которое:
- обеспечит минимальный фактор падения для уменьшения риска травмирования работника непосредственно во время падения (например, из-за ударов об элементы объекта) и/или в момент остановки падения (например, из-за воздействия, остановившего падение);
- исключит или максимально уменьшит маятниковую траекторию падения;
- обеспечит достаточное свободное пространство под работником после остановки падения с учетом суммарной длины стропа и/или вытяжного каната предохранительного устройства, длины сработавшего амортизатора и всех соединителей.
Помните! Надежное анкерное устройство является одним из наиболее важных компонентов системы индивидуальной защиты от падения с высоты!
