Классификация анкерных устройств

При организации работ на высоте и подготовке рабочего места одной из самых сложных задач является определение мест установки анкерных устройств, а также подбор подходящих анкерных устройств. От выбора места установки анкерного устройства зависит потенциальная глубина падения работника при срыве, возможный маятник, удобство выполнения работ и многое другое.

Анкерные устройства являются компонентом системы обеспечения безопасности при работах на высоте и используются для прикрепления соединительно-амортизирующей подсистемы к опоре. Важно понимать, что присоединять канаты и анкерные линии с использованием узлов напрямую к опоре запрещено. В этом случае вы не организуете полноценную систему обеспечения безопасности.

Пригодность того или иного анкерного устройства для организации страховочной системы, удерживающей системы, системы позиционирования или канатного доступа определяет изготовитель и указывает в эксплуатационной документации. Правила по охране труда также устанавливают ограничения:

п.101: Анкерное устройство страховочных систем для одного работника является пригодным, если выдерживает без разрушения нагрузку не менее 22 кН.
п.100: Анкерное устройство удерживающих систем и систем позиционирования является пригодным, если выдерживает без разрушения нагрузку не менее 13,3 кН.

В нормативной документации выделяют 5 классов (и еще один подкласс) анкерных устройств. Но по виду использования их гораздо больше. Постараемся рассмотреть типы устройств с учетом требований законодательства и способов применения.

Тип А
Анкерные устройства для крепления к вертикальным, горизонтальным и наклонным поверхностям, например, к стенам, стойкам, перемычкам

Такие устройства чаще всего устанавливаются стационарно в структуру опоры для длительного использования. Они могут быть рассчитаны как на одного, так и на нескольких пользователей. Крепление к опоре может быть в одной или нескольких точках в зависимости от материала основания. При использовании необходимо учитывать направление нагрузки, которое производитель указывает в паспорте изделия. К некоторым устройствам нагрузку можно прикладывать в любом направлении, а другие допускают только нагрузку на срез. При этом также важно учитывать рабочую нагрузку на крепежные элементы (болты, распорные анкеры и т.д.) для соответствующего материала основания.

Виды устройств типа A:

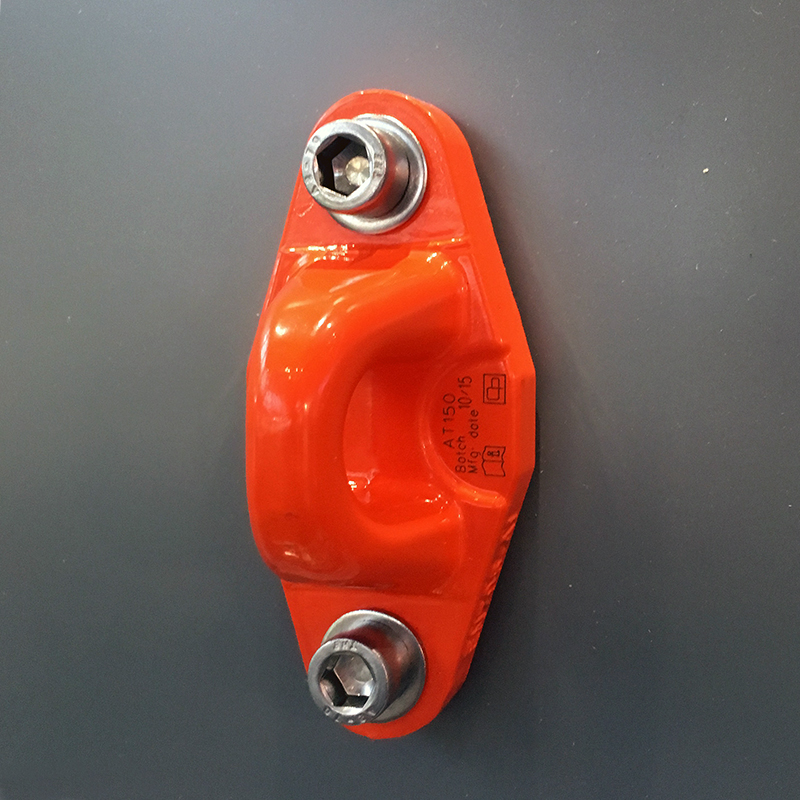

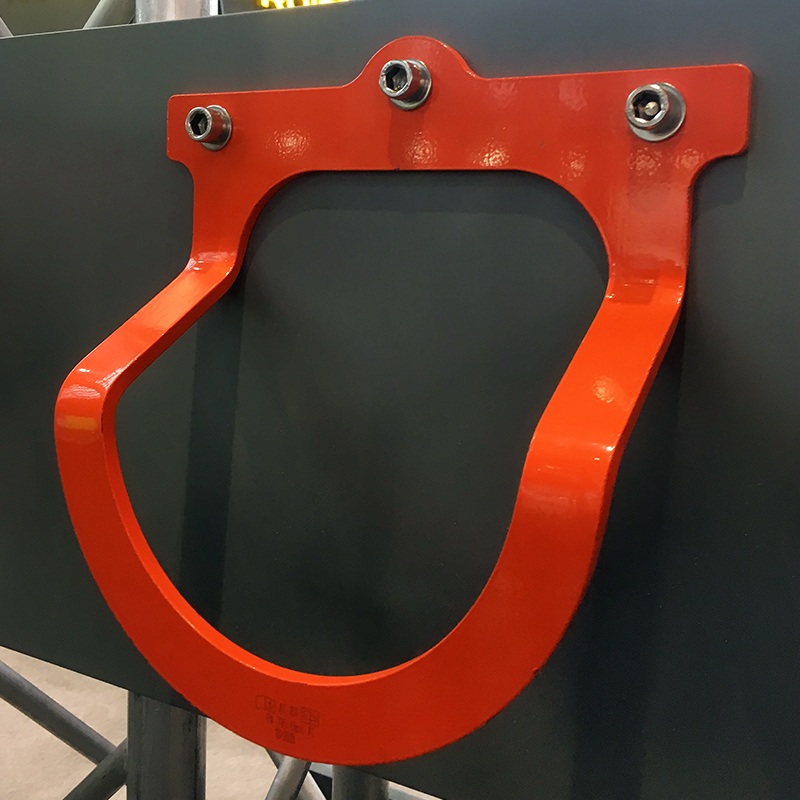

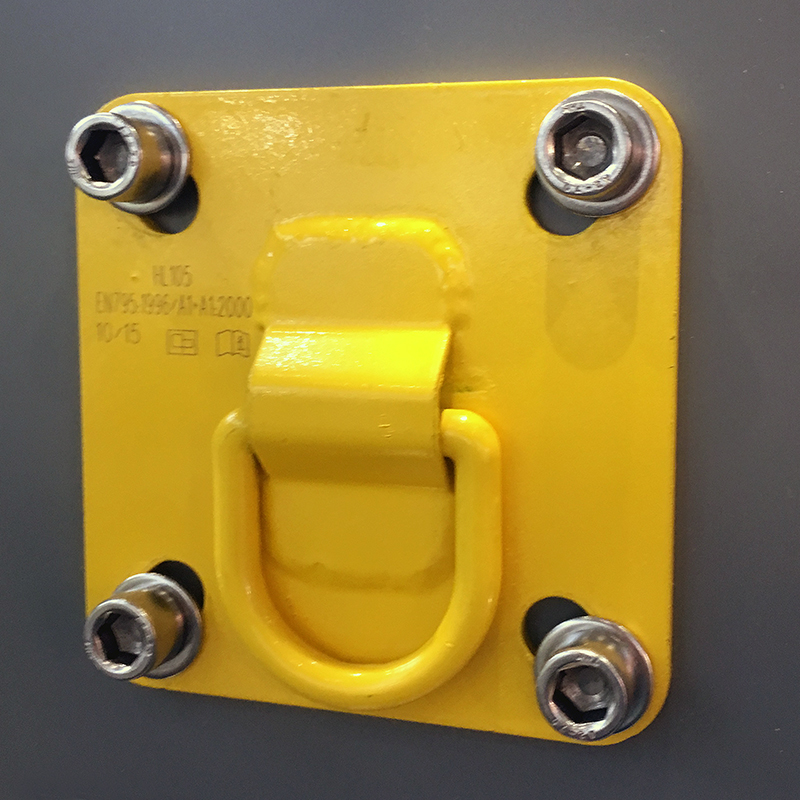

• Проушины

Проушины бывают различных размеров и форм. Устанавливаются на опору одним или несколькими крепежными элементами. При их использовании анкерная точка располагается непосредственно в месте установки. Если над рабочей зоной нет подходящих выступающих конструкций, проушина будет расположена на уровне ног работника, что приведет к большой глубине падения и фактору рывка 2 в случае срыва.

Такие устройства иногда устанавливаются на переносные лестницы для организации страховочной системы.

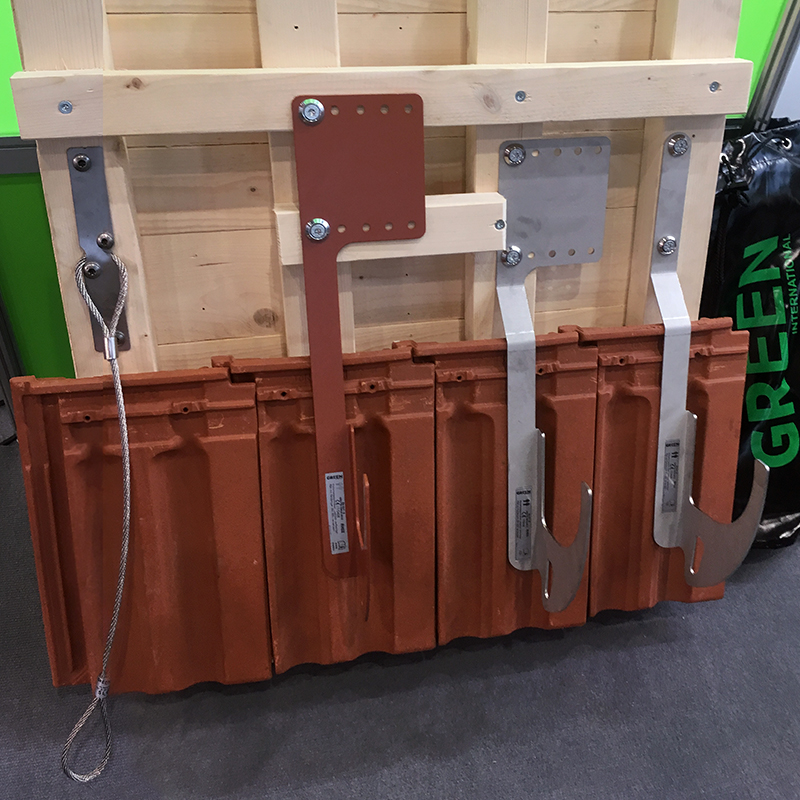

• Проушины для установки на скатные кровли

Отличаются особой формой и большим количеством крепежных отверстий. Иногда снабжаются крюками для фиксации лестницы для доступа на кровлю.

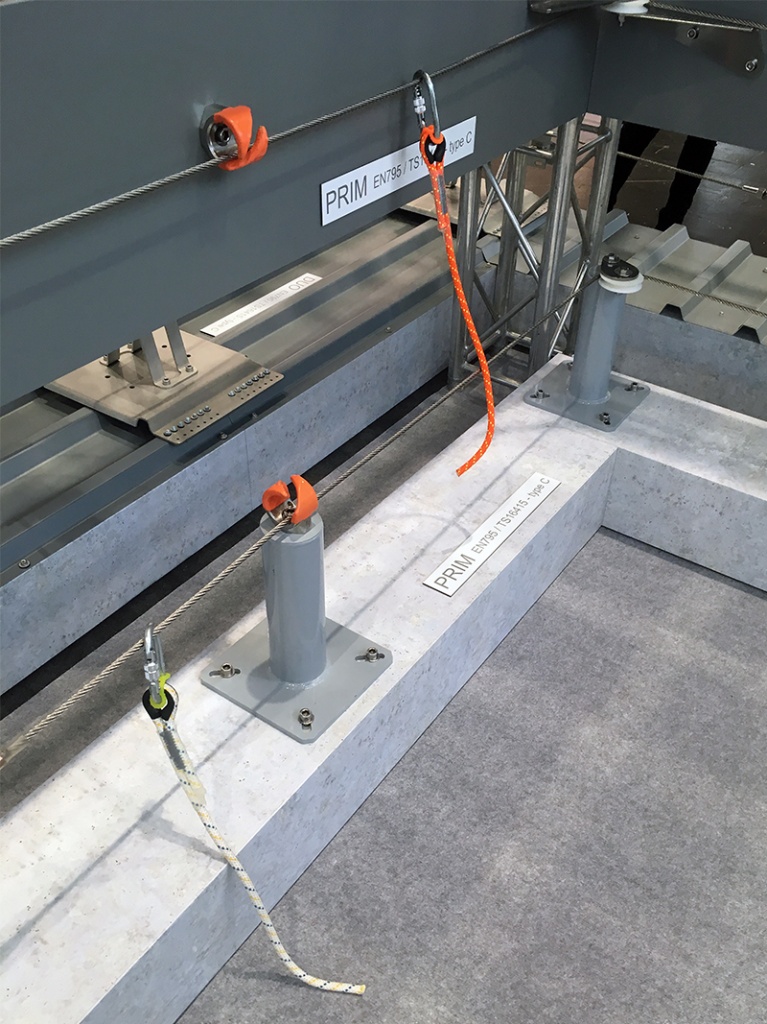

• Анкерные столбы

Основной особенностью анкерных столбов является существенный вынос уровня анкерной точки от уровня установки анкерного устройства. На рынке представлены модели высотой от 20 см до 1,5 метров. Плюсы по сравнению с проушинами в определенных условиях очевидны:

• Меньшая потенциальная глубина падения работника и меньший фактор рывка.
• Анкерный столб гораздо проще найти под слоем снега на кровле =).
• Благодаря большой длине их можно устанавливать на кровли с утеплителем, мембранные кровли и т.д.

Также существуют модели для установки на профлист, сэндвич-панели и, конечно, бетонные и железные опоры. Анкерные столбы также часто используются для установки временных или стационарных анкерных линий.

• Обжимные устройства

Используются для организации анкерных точек на трубах круглого и квадратного сечения до 100 мм, уголках, таврах. Могут использоваться при выполнении работ на лесах и металлоконструкциях, лестницах и т.д.

• Противовесные устройства

Это массивные опоры, на которых установлены анкерные линии, либо СИЗ втягивающего типа. Используются для обслуживания автомобилей, вагонов, цистерн. Сохраняют устойчивость, благодаря противовесу. Обычно это бетонные блоки — привезенные, либо залитые на месте. По причине большой массы используются только в случаях, когда другие решения сложны, либо очень дороги.

Тип В
Переносные временные анкерные устройства

Пожалуй, это самый распространенный тип анкерных устройств. На рынке представлено огромное множество моделей. Из самого названия следует, что такие устройства можно переносить с одного рабочего места на другое. Хотя некоторые из моделей на рынке достаточно тяжелые. Переносные анкерные устройства могут быть рассчитаны на одного или нескольких пользователей. Количество пользователей указывается в эксплуатационной документации и на изделии.

Виды анкерных устройств типа B:

• Анкерные стропы

Самый популярный вид анкерных устройств этого типа. Широко применяется во всех видах работ на высоте. Их применяют промышленные альпинисты для организации систем канатного доступа и спасатели для быстрой организации системы эвакуации. Также анкерные стропы применяются для организации страховочных систем, установки гибких анкерных линий, установки СИЗ втягивающего типа и т.д.

Анкерные стропы обычно изготавливаются из текстильных материалов или стали. При использовании текстильных стропов следует особое внимание уделять защите их от повреждения острыми кромками опоры, а также возможность повреждения режущим инструментом или высокой температурой. При длительном использовании на открытом воздухе текстильные стропы могут терять прочность от воздействия УФ лучей.

Некоторые стропы допускают использование в виде удавки на вертикально опоре, другие же необходимо использовать только путем оборачивания вокруг опоры.

• Кронштейны для двутавров

Используются для организации анкерной точки на двутавре, когда нет возможности обернуть его стропом. Обычно устанавливаются только на горизонтальные двутавры, но есть модели и для установки на вертикальные двутавры.

Существуют модели кронштейнов с интегрированным роликом, которые можно использовать для передвижения по двутавру под потолком. Балочные кронштейны отличаются большим весом и довольно высокой стоимостью, но в некоторых ситуациях они абсолютно незаменимы.

Кронштейны для двутавров могут использоваться как компоненты стационарных анкерных линий в том случае, когда анкерная линия изготовлена из двутавра.

• Кронштейны для проемов (распорные балки)

Зачастую, при выполненные работ на высоте в жилых домах (обслуживание кондиционеров, настройка спутниковых антенн и т.п.) необходимо организовать анкерную точку в помещении, без доступа на кровлю и не повреждая внутреннюю отделку квартиры. В этом случае кронштейн для дверного или оконного проема будет отличным решением. Такие кронштейны (или распорные балки) также могут использоваться при спасательных операциях, организации систем канатного доступа и выполнении работ на строительных площадках.

При установке устройств такого типа следует внимательно относиться к выбору проема для установки, избегать проемов из гипсокартона и прочих непрочных конструкций.

• Карабины

Да. Карабины тоже бывают анкерными. Такие карабины имеют маркировку А на корпусе и в эксплуатационной документации и называются Анкерные карабины. Они соответствуют требованиям стандартов EN 362 тип А и EN 795 тип B. Обычно это большие «монтажные» карабины с раскрытием до 110 мм, а также трубные карабины.

Некоторые карабины такого типа могут использоваться со штангой для дистанционной установки анкерного устройства с присоединенной к нему анкерной линией. Это упрощает подъем и делает его более безопасным.

Также анкерные карабины устанавливаются на концах стропов.

• Триподы

Триподы чаще всего применяются для организации работ в колодцах, емкостях и т.д. Они позволяют вынести анкерную точку на расстояние до 3 м от уровня земли и обеспечить комфортный спуск работника в емкость. Многие триподы рассчитаны на двух пользователей, что позволяет обеспечить безопасность не только работника, спускающегося в емкость, но и работника, контролирующего лебедку.

Отдельно можно выделить анкерные балки для бетонных колодцев.

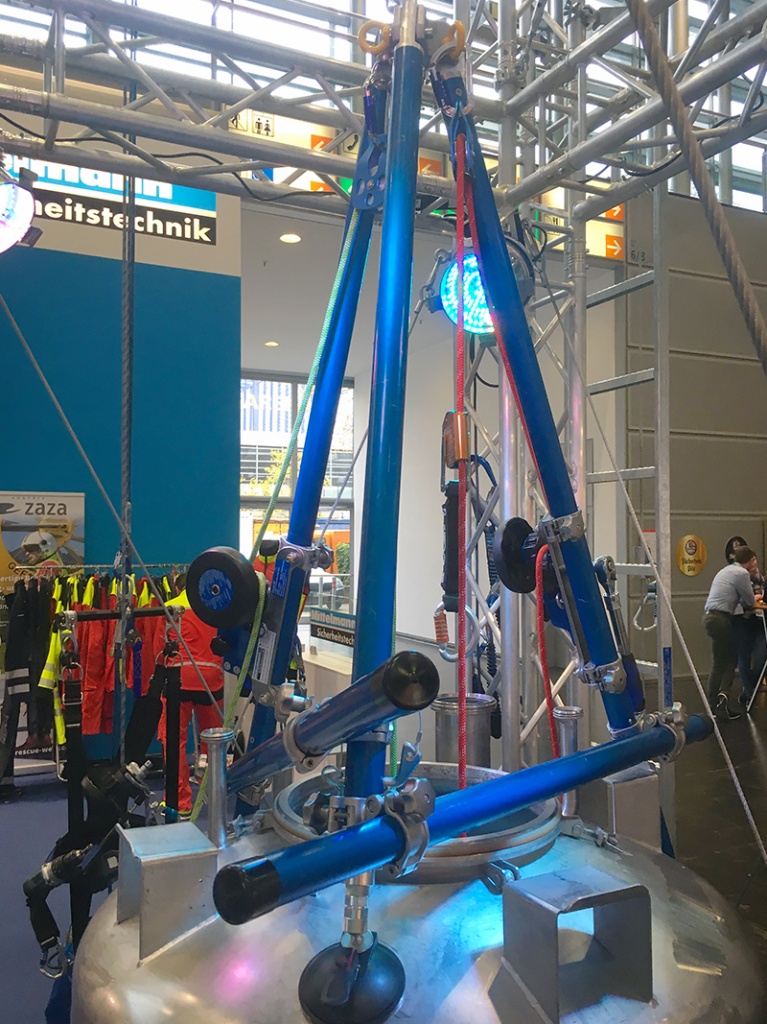

Кроме традиционных триподов, устанавливаемых на землю, сейчас можно встретить версии для установки на баки и другие емкости.

• Анкерные столбы

Мы уже рассматривали такой тип анкерных устройств как стационарные. Но существуют модели анкерных столбиков с быстросъемным креплением для организации временных анкерных точек. Обычно анкерные стоблики предназначены для монтажа на опоры любого сечения с размерами одной из сторон не более 600 мм. Также есть специализированные решения для работ на разъединителях и трансформаторах и для работ на морских контейнерах. Такие решения позволяют организовать временную анкерную линию на высоте порядка 1 м от уровня ног работника, что делает выполнение работ достаточно безопасным даже на малой высоте.

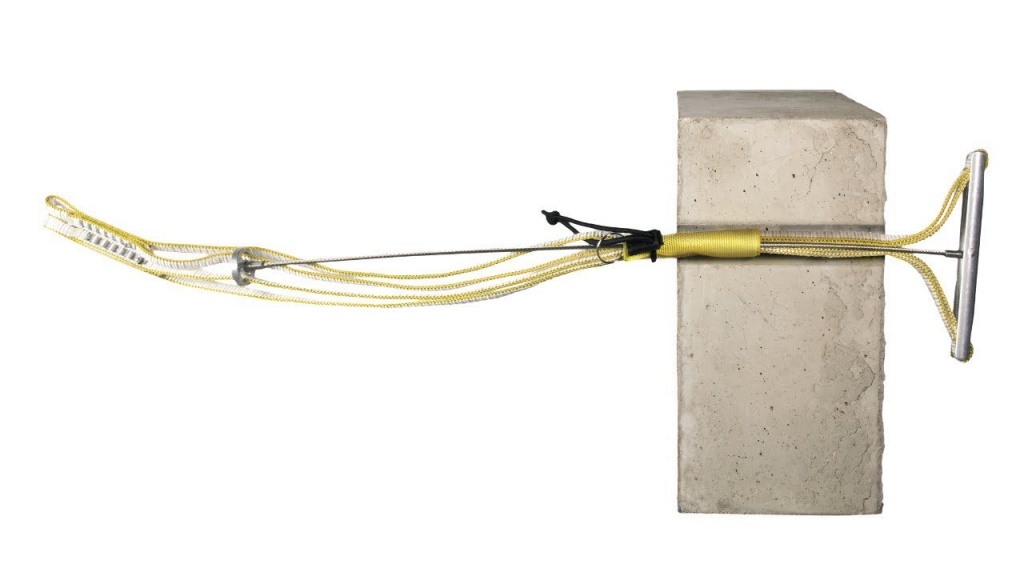

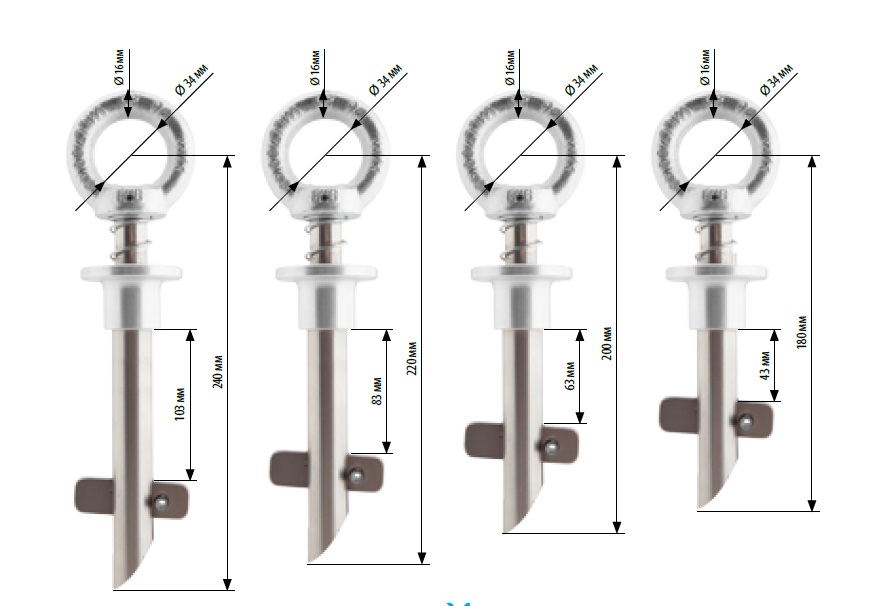

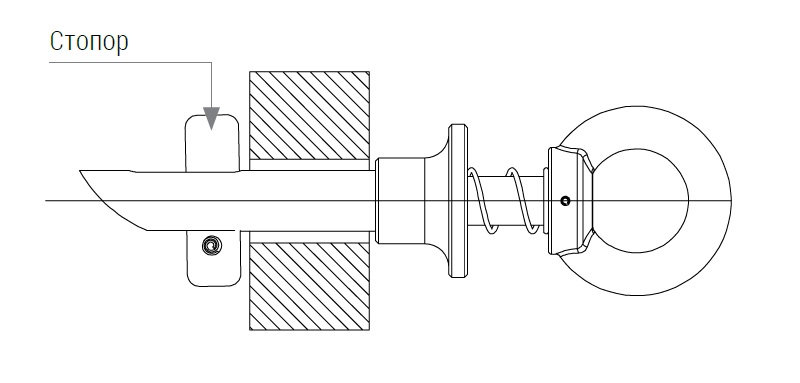

• Специализированные анкерные устройства для отверстий

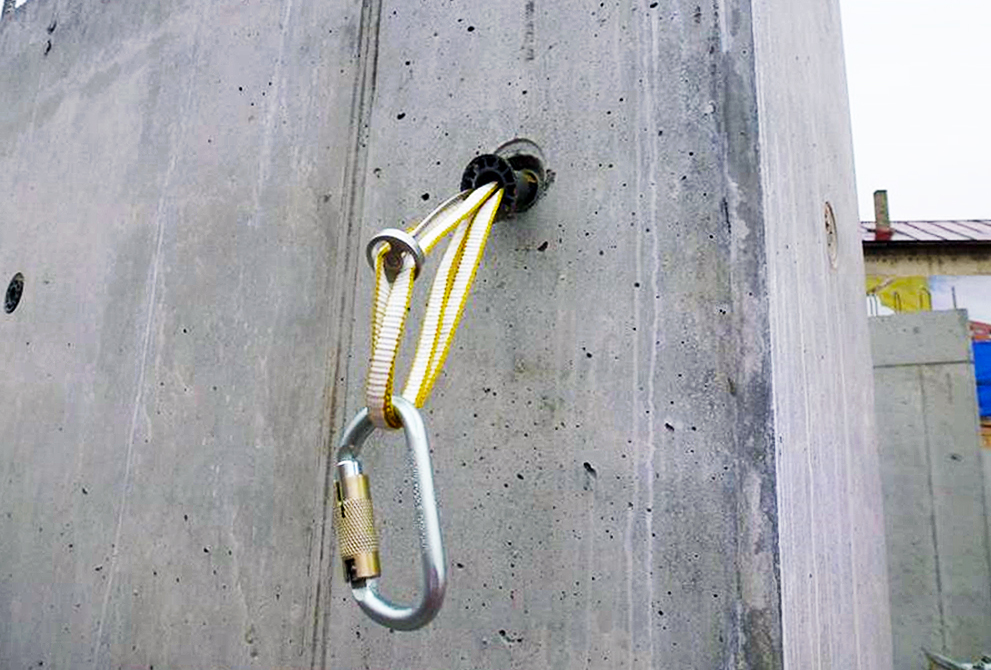

Не самый распространенный вид анкерных устройств, однако он может оказаться достаточно полезным. Устройства такого типа плохо представлены на нашем рынке и далеко не все из них сертифицированы по требованиям ТР ТС 019/2011. Такие устройства можно использовать, когда в опоре есть отверстие, и это единственное доступное нам место установки. Например, это могут быть отверстия в бетонных стенах и перекрытиях для прокладки коммуникаций.

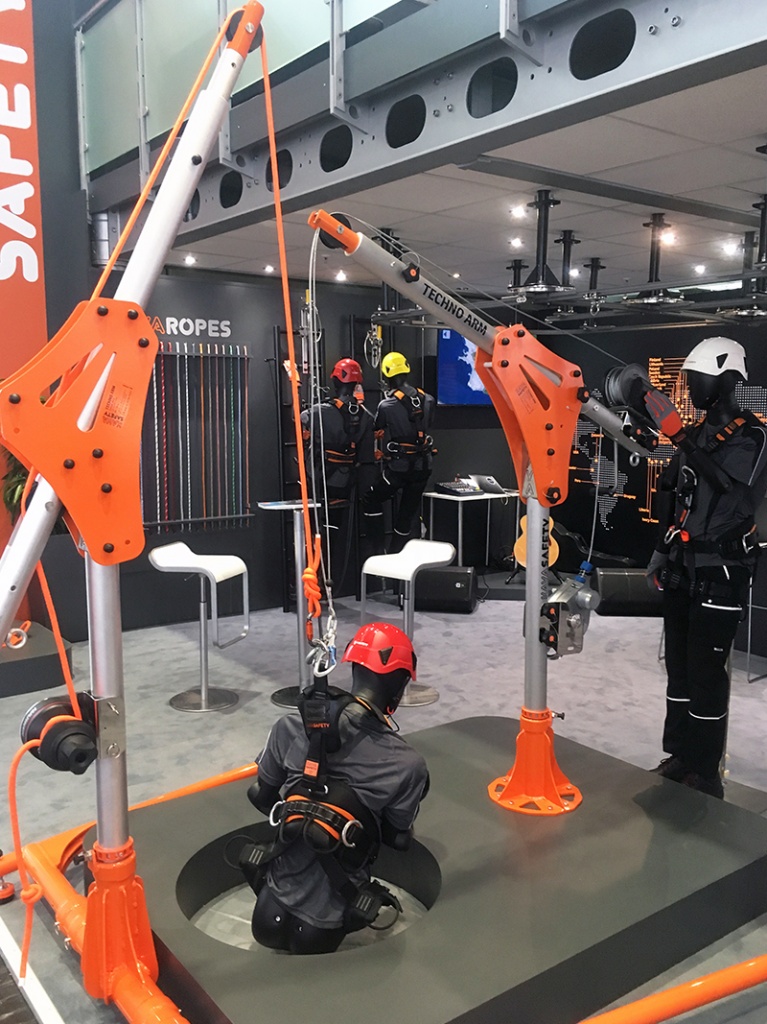

• Г-образные анкерные устройства

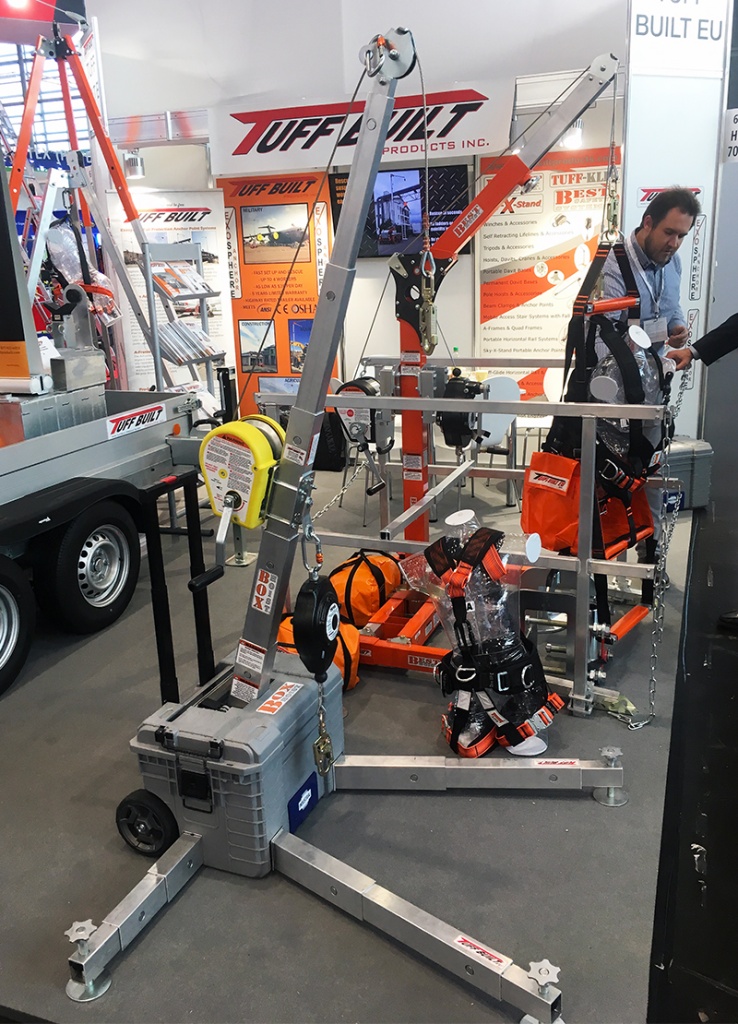

Применяются в случаях, когда необходимо вынести анкерную точку за перегиб, либо когда нет возможности установить анкерное устройство (трипод) непосредственно над местом выполнения работ. Могут использоваться при организации работ в замкнутых пространствах (ОЗП), для выполнения работ на лестницах, для работы на автомобилях и цистернах, для организации систем канатного доступа.

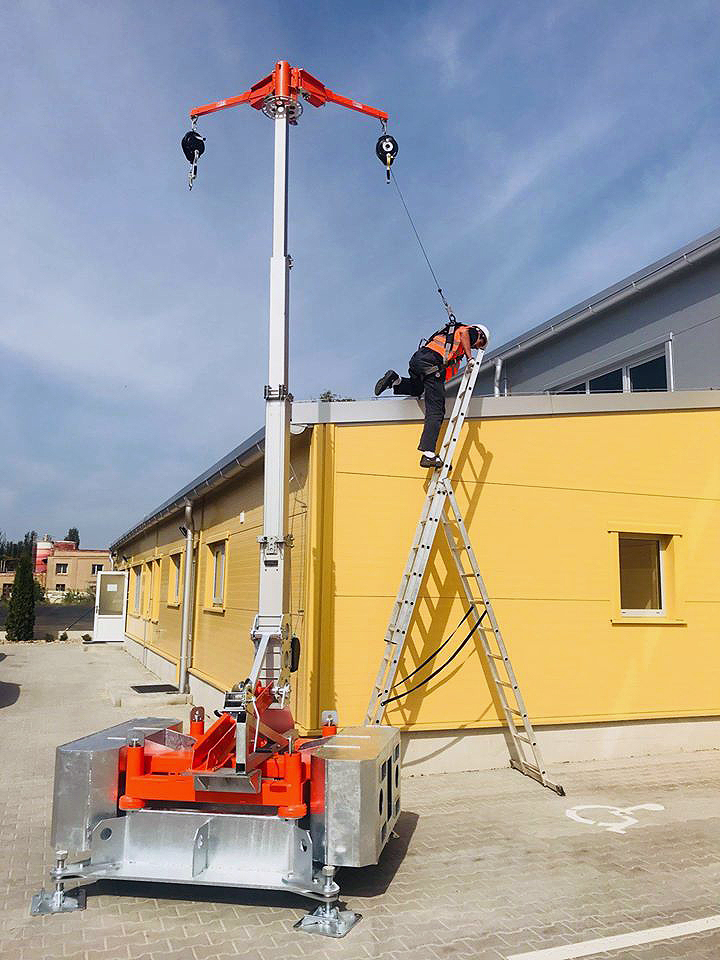

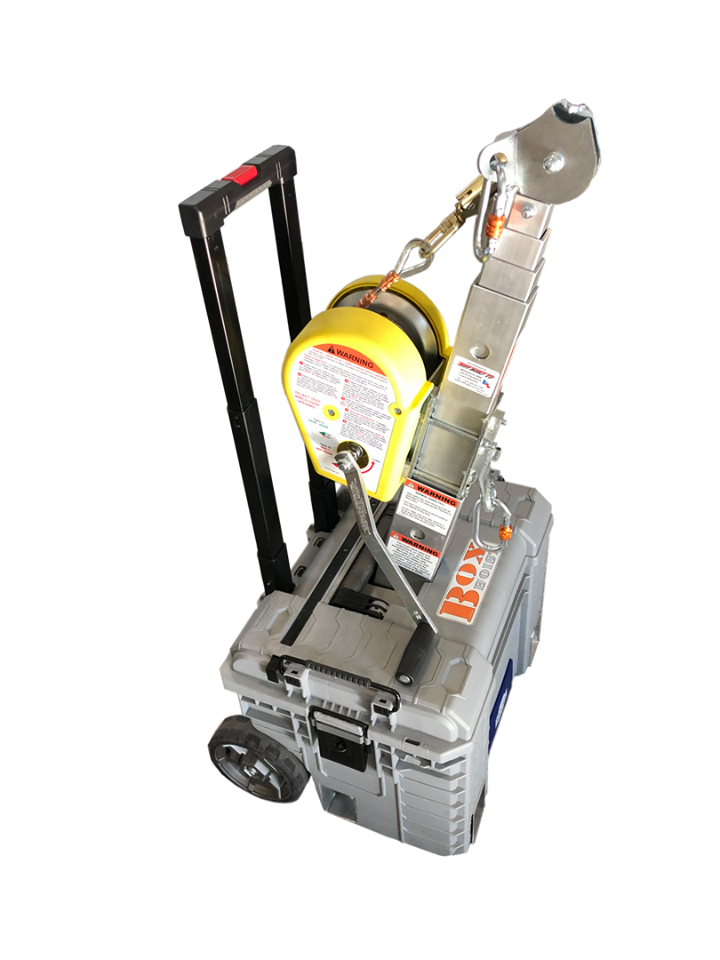

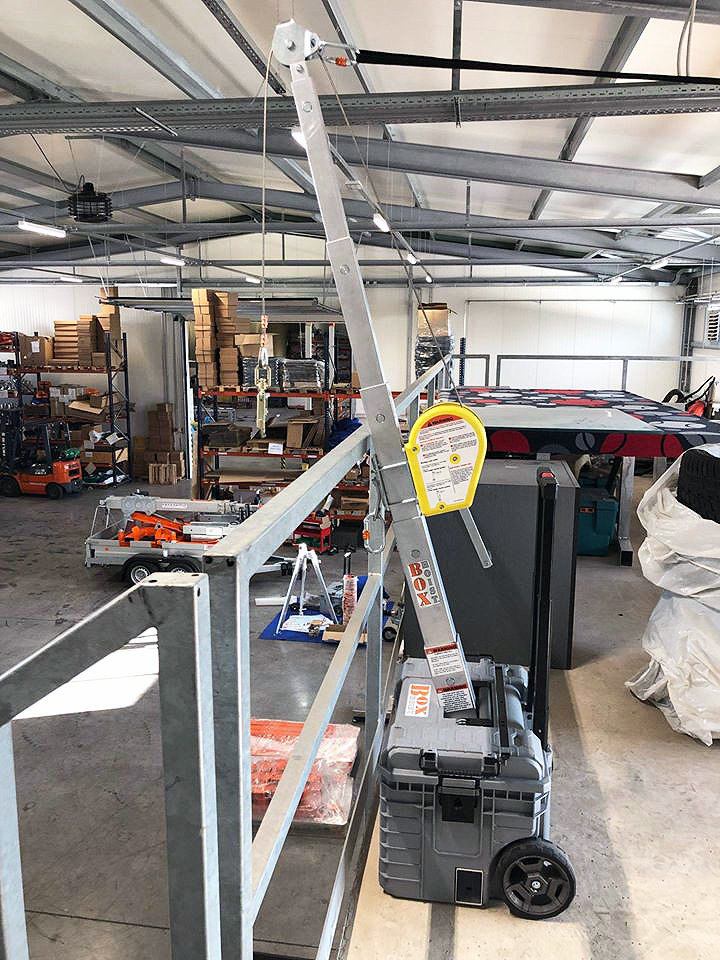

Ассортимент таких устройств достаточно большой. Многие Г-образные анкерные устройства используют пригруз (противовес) для надежной работы устройства, а другие допускают установку в подготовленные закладные элементы. Сейчас на рынке встречаются и совсем компактные Г-образные устройства, буквально складывающиеся в чемодан.

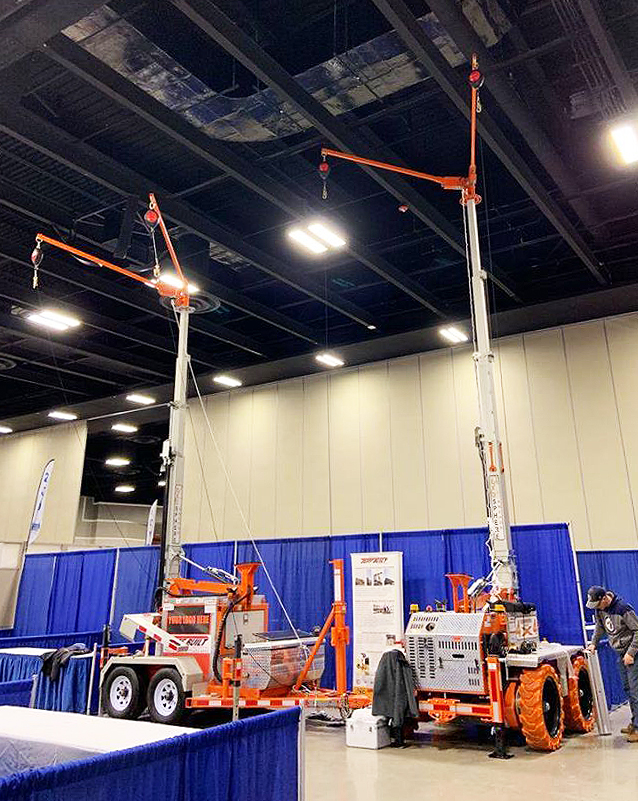

Также существуют решения, интегрированные в прицеп легкового автомобиля (пока не представлены в России). Они позволяют довезти достаточно массивное устройство до места производства работ и начать использование буквально «с колес». Для стабилизации прицеп оборудован гидравлическими лапами.

Тип С и D
Жесткие и гибкие горизонтальные анкерные линии

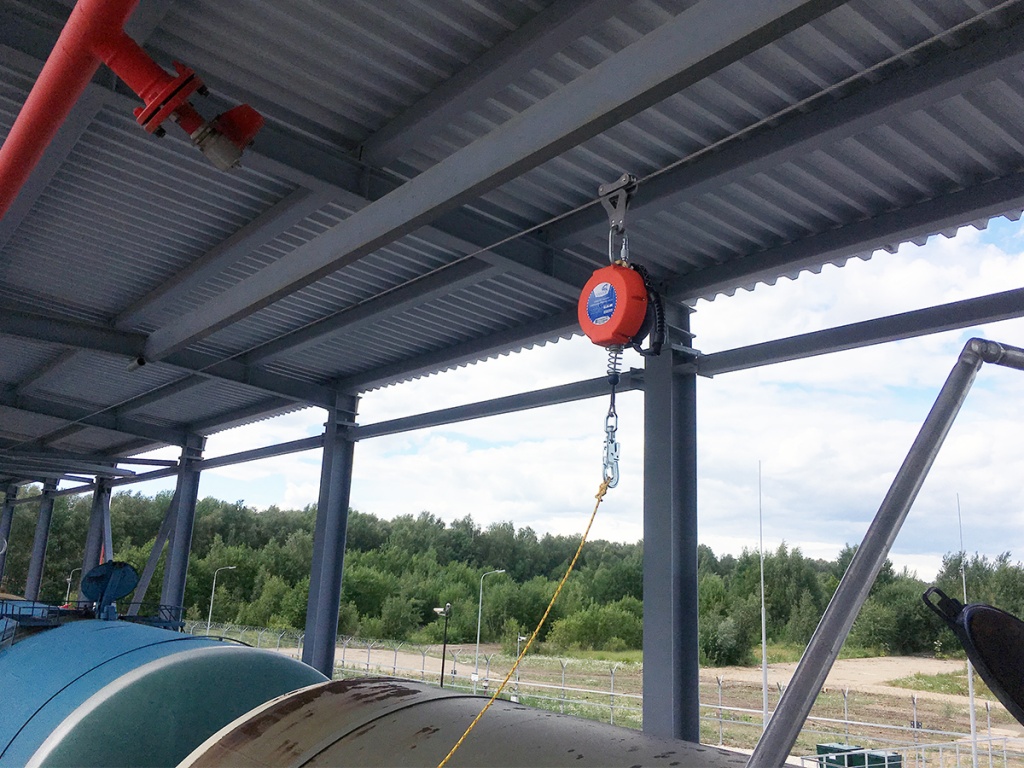

Анкерные линии применяются в тех случаях, когда необходимо обеспечить безопасность работников и их свободное перемещение на протяженной рабочей зоне. В качестве соединительно-амортизирующей подсистемы используются СИЗ втягивающего типа, стропы (с амортизатором или без) или вертикальные гибкие анкерные линии.

Виды устройств такого типа:

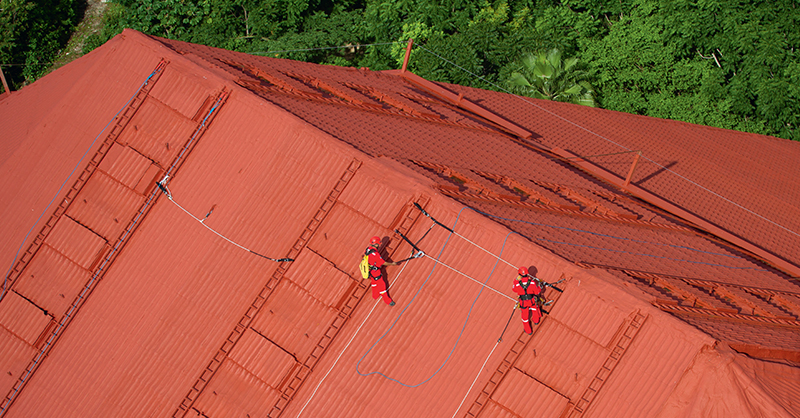

• Гибкие горизонтальные анкерные линии

Такие анкерные устройства можно достаточно быстро устанавливать в рабочей зоне. Гибкие анкерные линии используются для проведения временных работ на строительных площадках, при кровельных работах, работах на трансформаторах и т.д. Большинство временных анкерных линий рассчитаны на одновременное использование не более чем 3 работниками, но есть модели и для 5 работников.

Большинство моделей на рынке изготовлены из текстильной стропы или каната. К их недостаткам можно отнести относительное большое провисание линии при падении работника, ведь натягиваются линии обычно силой рук одного или двух работников. Также текстильные материалы легко повреждаются. Длина большинства текстильных линий не превышает 30 метров, а по требованиям ПОТРВ необходимо устанавливать промежуточные анкерные точки каждые 12 метров.

Для выполнения огневых работ необходимо использовать временные линии из стального троса. Они гораздо тяжелее и дороже. Зато временную линию из стального троса можно установить на длину до 100 метров.

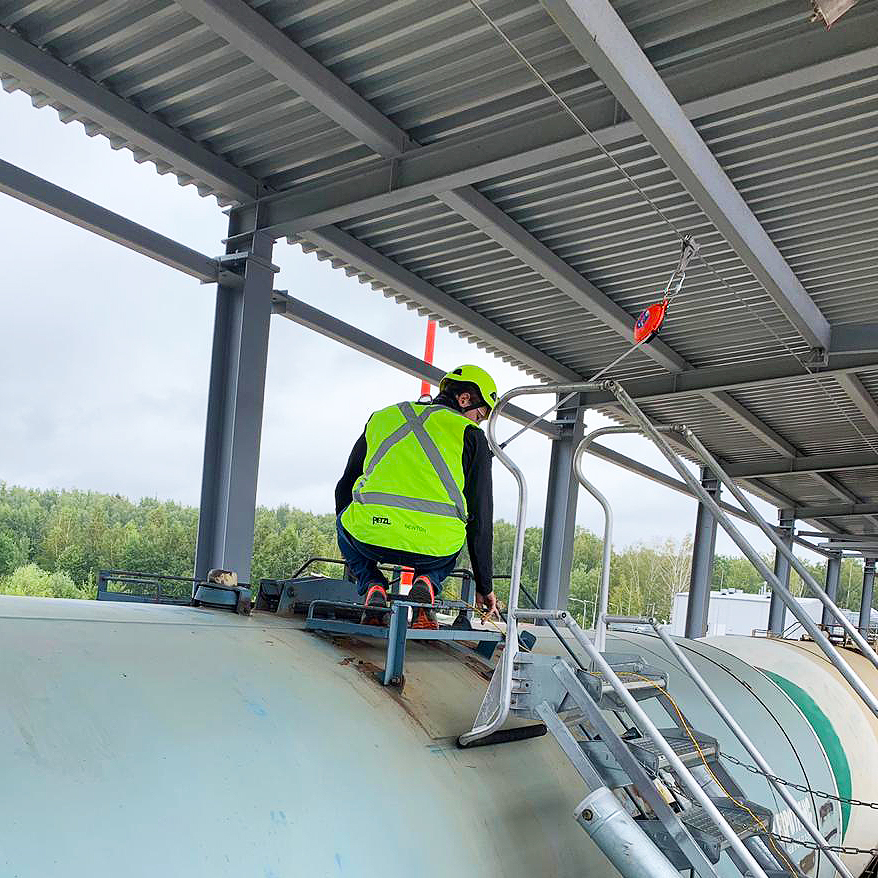

• Стационарные жесткие анкерные линии

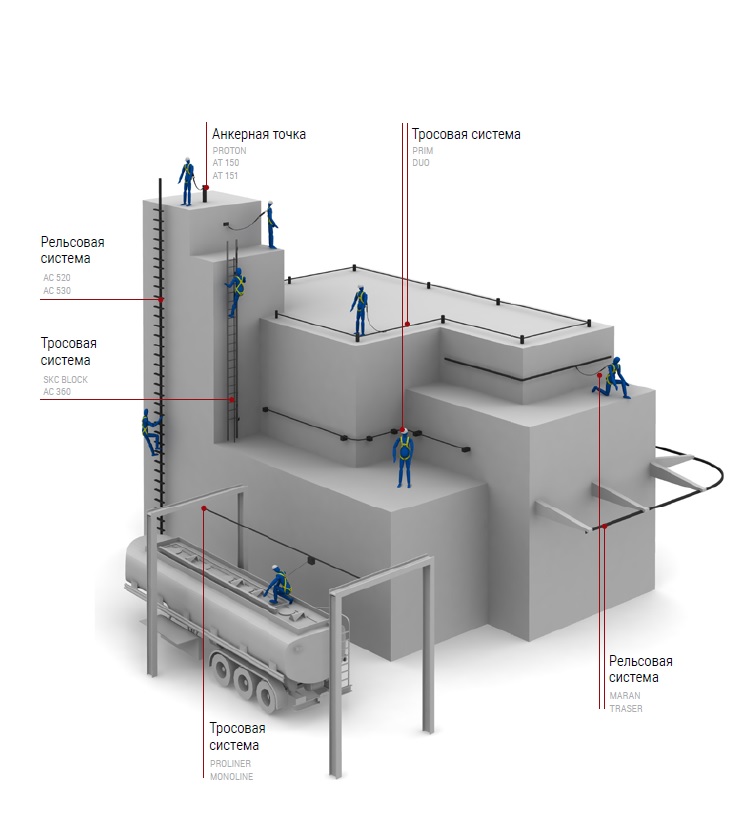

Этот тип анкерных устройств позволяет организовать систему обеспечения безопасности на больших участках, таких как кровли, подкрановые пути, ж/д эстакады, пункты слива нефтепродуктов и т.д. Жесткие анкерные линии обычно комплектуются средствами защиты втягивающего типа для организации страховочной системы.

В отличие от других анкерных устройств, установка жестких анкерных линий требует предварительного проектирования. Монтаж стационарных анкерных линий должны проводить компетентные специалисты, прошедшие обучение у производителя (такое требование зачастую указывается в эксплуатационной документации).

Жесткие анкерные линии изготавливаются из стального троса, либо из металлического профиля. Тросовые системы применяются только в страховочных и удерживающих системах, а анкерные устройства на основе металлического профиля могут применяться в системах позиционирования и канатного доступа.

Большинство жестких анкерных линий рассчитаны на одновременную работу от 3 до 5 пользователей.

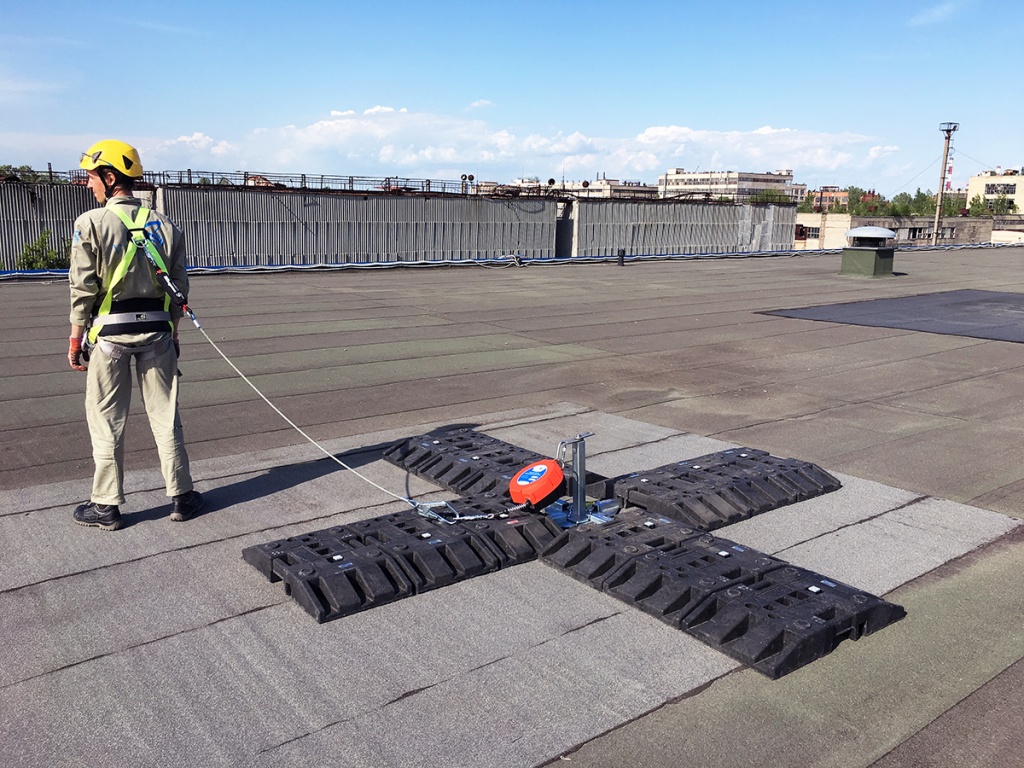

Тип E
Противовесные анкерные устройства

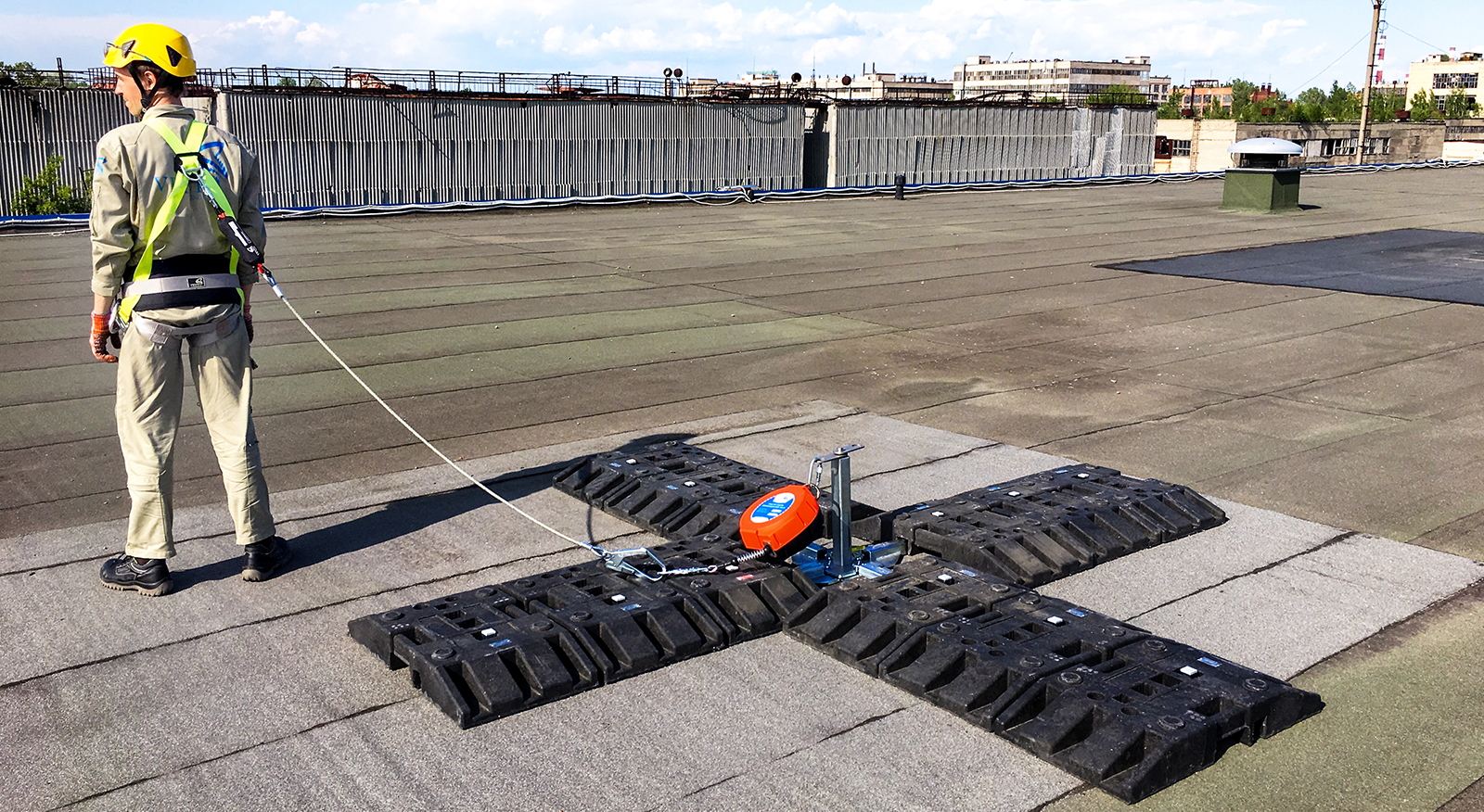

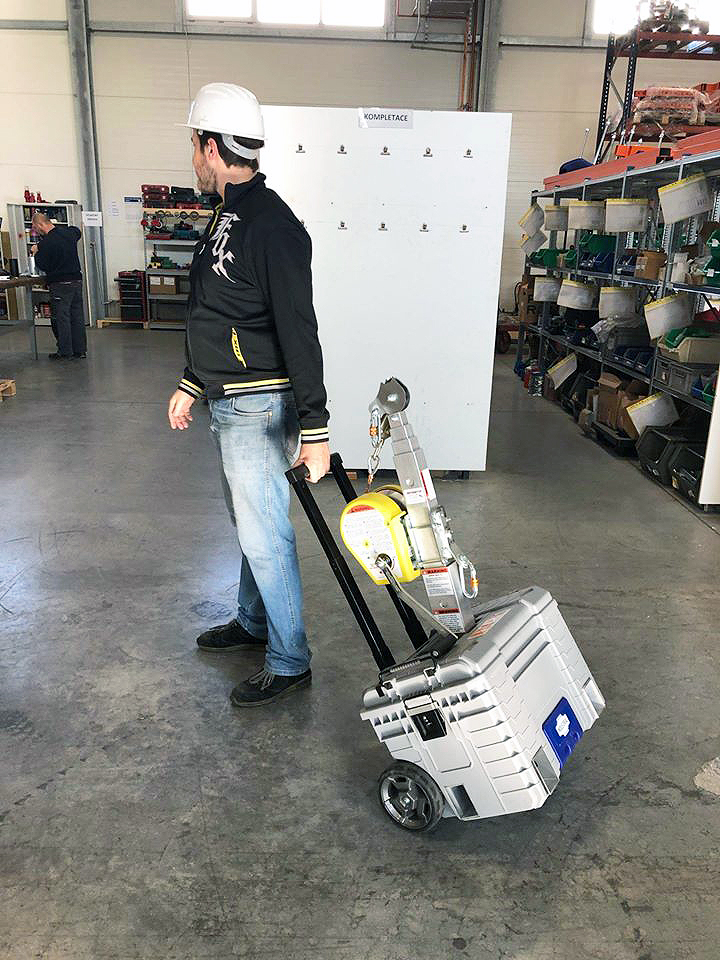

Такие устройства применяются для организации страховочных и удерживающих систем на плоской поверхности. Они представляют из себя основание, разборные пригрузы и центральный столбик с одной или двумя анкерными точками. Противовесные анкерные устройства могут использоваться с гибкими анкерными линиями, стропами и СИЗ втягивающего типа.

На сегодняшний день такие устройства мало распространены в России, но имеют ряд преимуществ. При организации страховочной системы на плоской кровле (например, для уборки снега) у работодателя обычно есть два варианта — установить стационарную анкерную линию, либо установить противовесные анкерные устройства. При использовании противовесных устройств не требуется проводить проектные и строительные работы, нарушать гидроизоляцию кровли и т.д.

К недостаткам этих устройств стоит отнести большую массу и сложность переноски, невозможность установки на скользкие (заснеженные, мокрые) поверхности.
