Блокирующие устройства втягивающего типа (Средства защиты втягивающего типа)
СИЗ втягивающего типа (СИЗВТ или блокирующие устройства втягивающего типа) являются средствами индивидуальной защиты от падения с высоты. Как и другие СИЗ от падения с высоты, блокирующие устройства втягивающего типа подлежат обязательному подтверждению соответствия требованиям Технического регламента Таможенного союза 019/2011 «О безопасности СИЗ» (сертификации).
В системе обеспечения безопасности от падения с высоты средства защиты втягивающего типа используются в качестве соединительно-амортизирующей подсистемы, соединяя привязь работника и анкерное устройство. Благодаря своей конструкции инерционные устройства позволяют практически мгновенно остановить падение. Глубина падения не превышает 0,5 метра. Требования к устройствам втягивающего типа описаны в стандарте ГОСТ Р ЕН 360-2008.
Национальные стандарты дают следующее определения этих устройств: «Средство защиты втягивающего типа (retractable type fall arrester): Средство защиты с функцией самоблокировки и автоматическим средством натяжения и возврата втягивающегося стропа.»
Из определения следует, что, в отличие от других СИЗ от падения с высоты, например, стропов или зажимов на ГАЛ, СИЗ втягивающего типа автоматически регулируют длину стропа, удерживая его в постоянном натяжении. А это, в свою очередь, исключает возможность падения работника на большую глубину. При рывке строп блокируется, останавливая падение работника. По своему функционалу устройства втягивающего типа сходны с ремнями безопасности в современных автомобилях.
Блокирующие устройства втягивающего типа широко применяются при организации страховочных систем. В зависимости от конструкции их можно использовать для безопасного выполнения следующих видов работ:
- Спуск и подъем по лестнице
- Перемещение по металлоконструкциям, фермам
- Работа на вагонах, автоцистернах
- Работа на малой высоте
- Применение на стационарных анкерных линиях
- Кровельные работы
- Работа в замкнутых пространствах, колодцах
Конструкция и виды СИЗ втягивающего типа
Средства защиты втягивающего типа состоят из корпуса, внутри которого расположен текстильный или стальной канат, который по мере необходимости втягивается или вытягивается из устройства. Все СИЗ втягивающего типа можно разделить на две группы:
- В первом случае устройство закреплено на анкерной точке, а карабин стропа присоединяется к привязи работника.

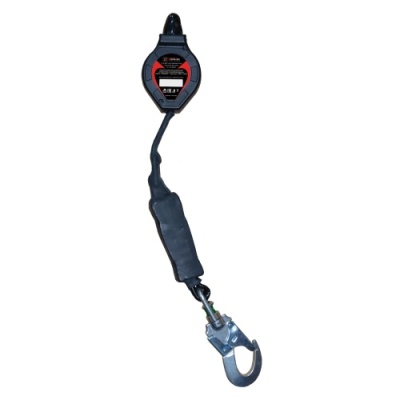

- Во втором случае страховочное устройство расположено на привязи работника, а строп с карабином работник присоединяет к подходящим структурным анкерам или анкерным устройствам.

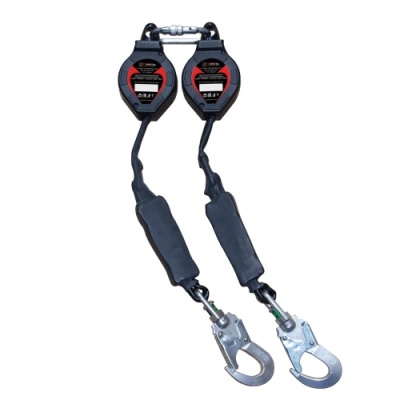

К устройствам втягивающего типа, которые закрепляются на привязи относятся, например, СИЗ втягивающего типа двуплечевое Венто «НВ-02» с карабином «Монтажный 110».
В такой конфигурации работник может безопасно передвигаться по металлоконструкциям, выполняя, например, сборку лесов. Также такая конфигурация удобна для обеспечения безопасности при работе на железнодорожных вагонах и автоцистернах. Такие устройства допустимо применять с фактором падения 2, то есть в том случае, когда карабин стропа закреплен на уровне ног работника. Длина стропа в устройствах, которые закрепляются на привязи, не превышает 2-х метров. Если строп устройства втягивающего типа изготовлен из стали, допускается их применение при выполнении сварочных работ и работ с обрезным инструментом.
Длина стропы (троса) в устройствах, которые закреплены на анкерной точке, составляет от 6 до 60 метров. Такие устройства закрепляют в одной рабочей зоне для выполнения повторяющихся видов работ. Например, для многократного подъема по лестнице или иной конструкции. Также такие устройства используются совместно с триподами при работе в замкнутых пространствах. Блокирующие устройства втягивающего типа широко применяются совместно со стационарными горизонтальными анкерными линиями при работе на кровлях, на железнодорожных эстакадах, подкрановых путях.
Выбор страховочных устройств втягивающего типа
При выборе блокирующих устройств втягивающего типа следует учитывать множество факторов: высоту производства работ, запас свободного пространства под пользователем, возможность падения работника за перегиб, воздействие агрессивной среды, сложность проведения эвакуации, наличие вертлюга на карабине...
Примеры разных типов СИЗВТ:
- Втягивающийся строп из оцинкованной стали: Устройство страховочное втягивающего типа Tractel BLOCFOR 20 ESD G

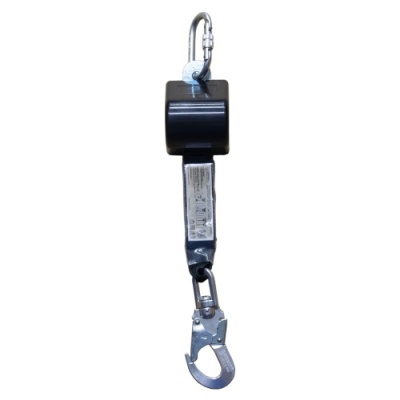

- Текстильный втягивающийся строп: Устройство страховочное втягивающего типа Tractel Blocfor 20 ESD SR, СИЗ втягивающего типа Венто «НB-03»
- СИЗ втягивающего типа с интегрированной лебедкой для эвакуации: СИЗ втягивающего типа с лебедкой Венто НВ Evak
