Балочные захваты Тавр Ролл и Тавр Фикс

Балочные кронштейны для двутавров Vento Тавр Ролл и Тавр Фикс

Данный тип устройств относится к классу мобильных (за исключением тех, которые используются в стационарных анкерных линиях) и используется для прикрепления к металлическим балкам типа «тавр». Это очень надёжные и функциональные устройства, позволяющие организовать грамотную систему безопасности при условии соблюдения пунктов инструкции на используемое изделие. Захваты для двутавров позволяют организовать анкерную точку на одном месте (фиксированные зажимы), а в конструкции других захватов встроены ролики, которые обеспечивают свободное движение по двутавру.


Балочные захваты для двутавров Венто Тавр Ролл

Стоит отметить, что для движения захвата по двутавру необходим отрезок двутавра, которые не перекрыт другими конструкциями. Подвижные захваты для двутавров очень похожи на каретки для жестких анкерных линий, однако отличаются от них сертификацией и возможностью быть снятыми в любом месте. Если жесткие анкерные линии сертифицируются как единое изделие по ГОСТ EN 795-2019 тип D для одного пользователя или ГОСТ EN/TS 16415-2015 тип D для нескольких пользователей, то захваты для двутавров сертифицируются по ГОСТ EN 795-2019 тип B (переносное анкерное устройство для одного пользователя) или ГОСТ EN/TS 16415-2015 тип В (переносное анкерное устройство для нескольких пользователей). Сам факт сертификации балочного кронштейна как переносное анкерное устройство говорит о том, что оно может быть снято или установлено в любом месте двутавра.

Применение балочных захватов для двутавров полностью соответствует Правилам по охране труда при работе на высоте. В системе обеспечения безопасности присутствует сертифицированное анкерное устрйство (Тавр Фикс или Тавр Ролл), соединиетльная подсистема в виде стропа, СЗВТ или другого СИЗ и привязи. А сам двутавр в данном случае является просто конструкцией, как любая достаточно надежная балка, ферма или труба к которой альпинисты присоединяют анкерные стропы.

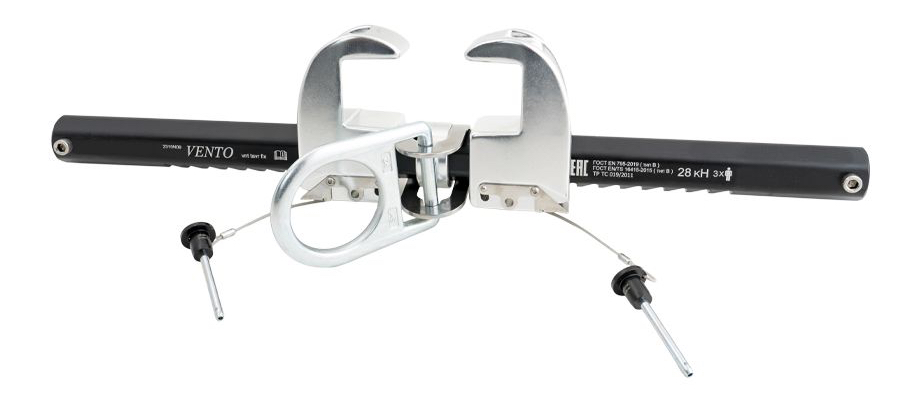

Анкерное устройство «ТАВР ФИКС» фиксированное

• Используется в составе систем обеспечения безопасности от падения с высоты.
• Предназначено для установки на горизонтальных двутавровых балках.
• Регулируется по ширине в зависимости от размера балки.
• Подвижные скобы фиксируются с помощью специального механизма и дополнительных штифтов, исключая непроизвольное изменение ширины.
• Возможно крепление сверху или снизу на тавровой балке.

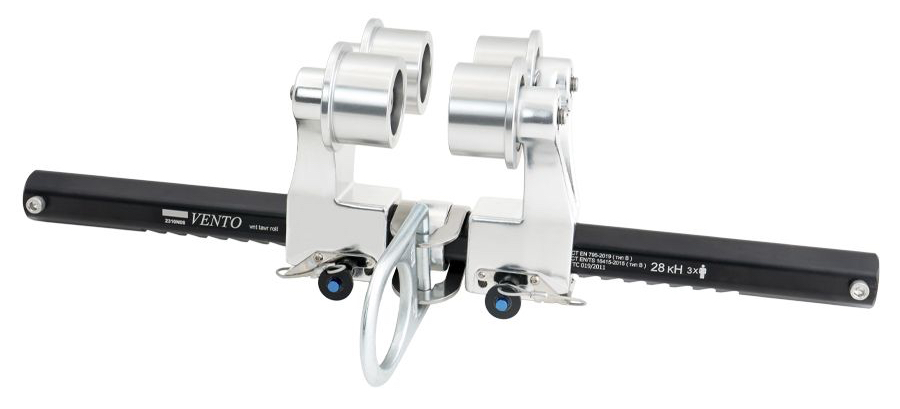

Анкерное устройство «ТАВР РОЛЛ» мобильное

• Используется в составе систем обеспечения безопасности от падения с высоты.
• Предназначено для установки на горизонтальных двутавровых балках.
• Регулируется по ширине в зависимости от размера балки.
• Подвижные скобы фиксируются с помощью специального механизма и дополнительных штифтов, исключая непроизвольное изменение ширины.
• Допустимо только нижнее крепление к тавровой балке.
• После монтажа устройство имеет возможность свободного перемещения за пользователем вдоль балки.

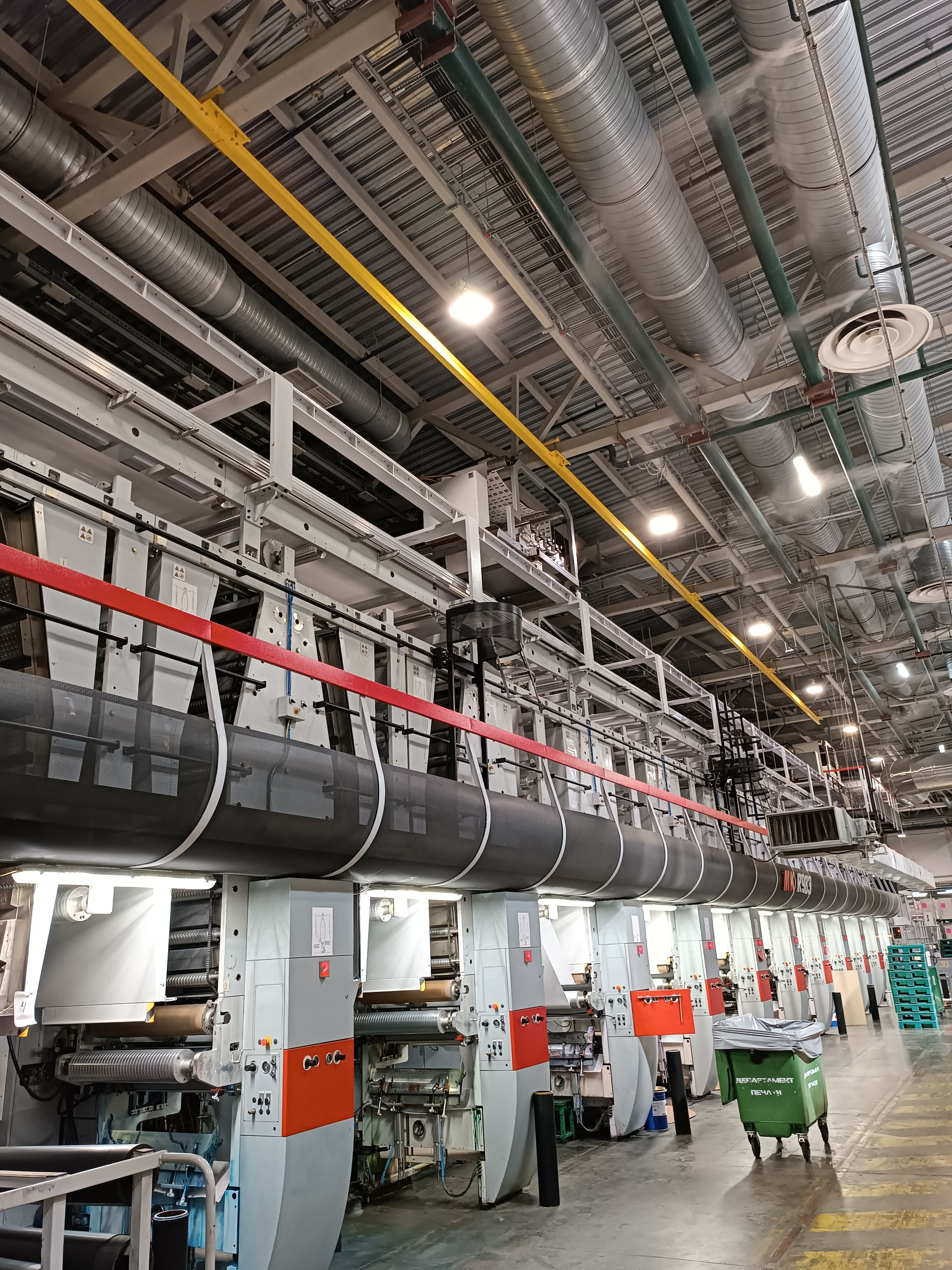

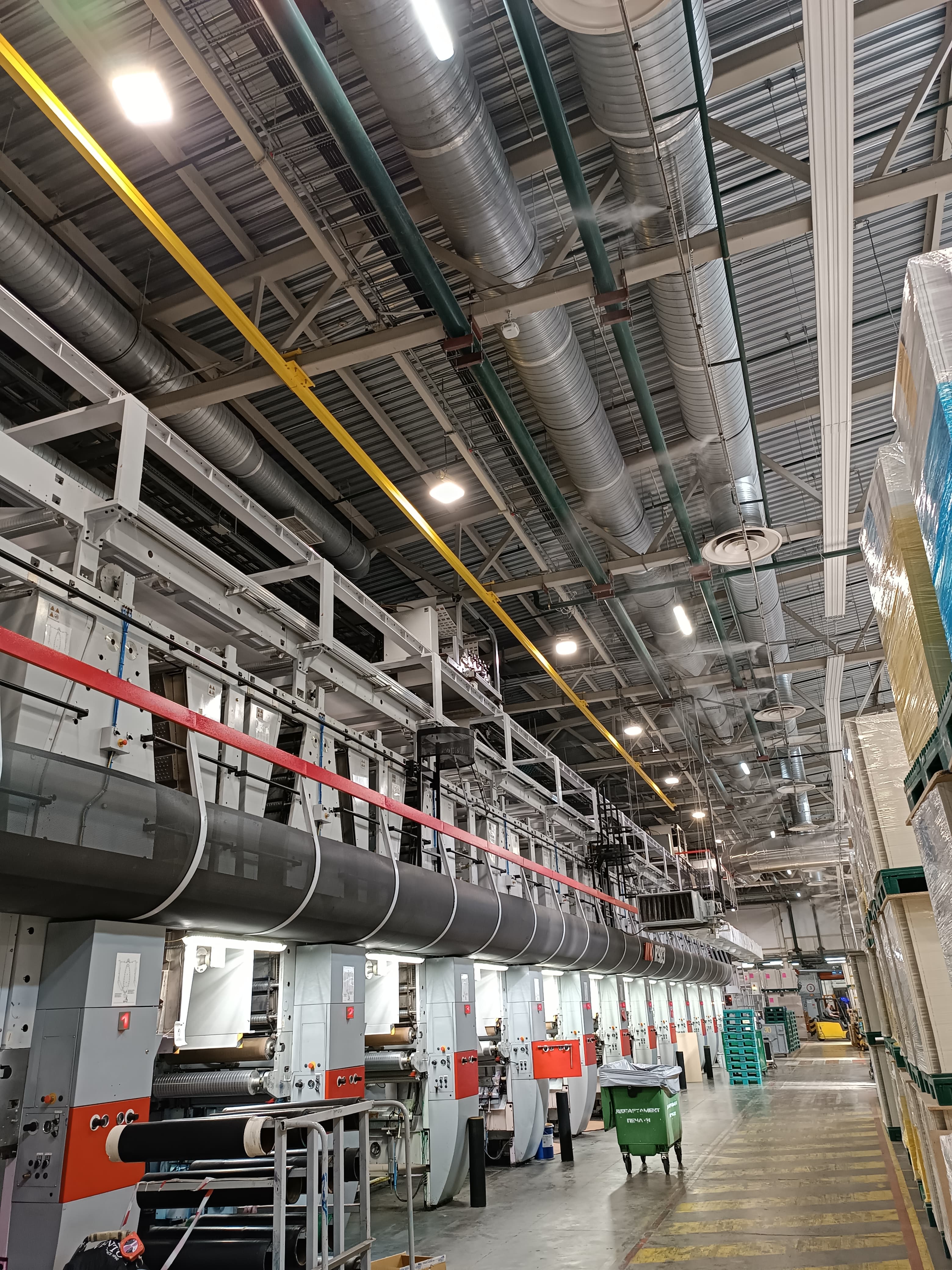

Реализация решения по безопасному обслуживанию оборудования на высоте с использованием балочного захвата Венто Тавр Ролл

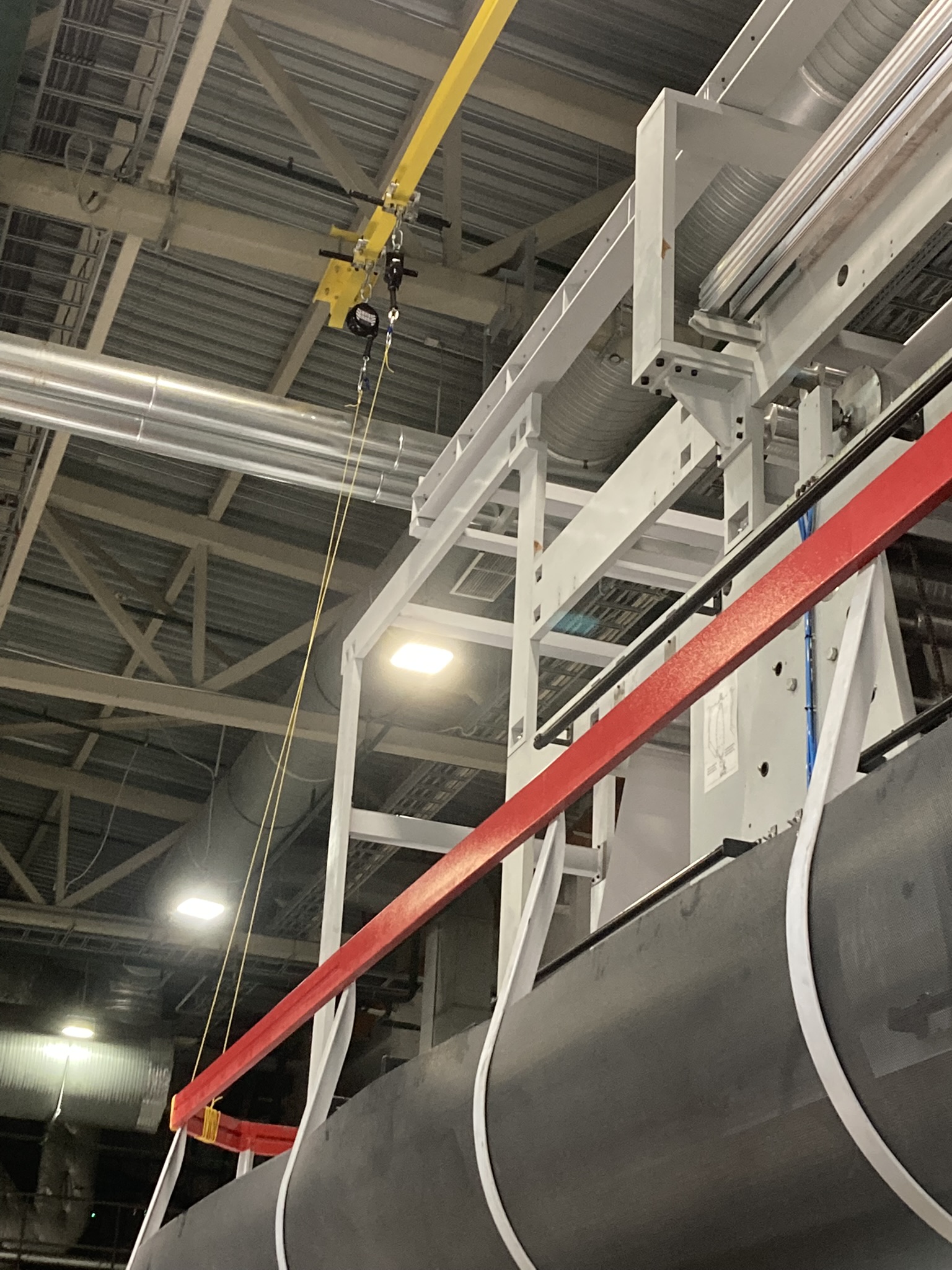

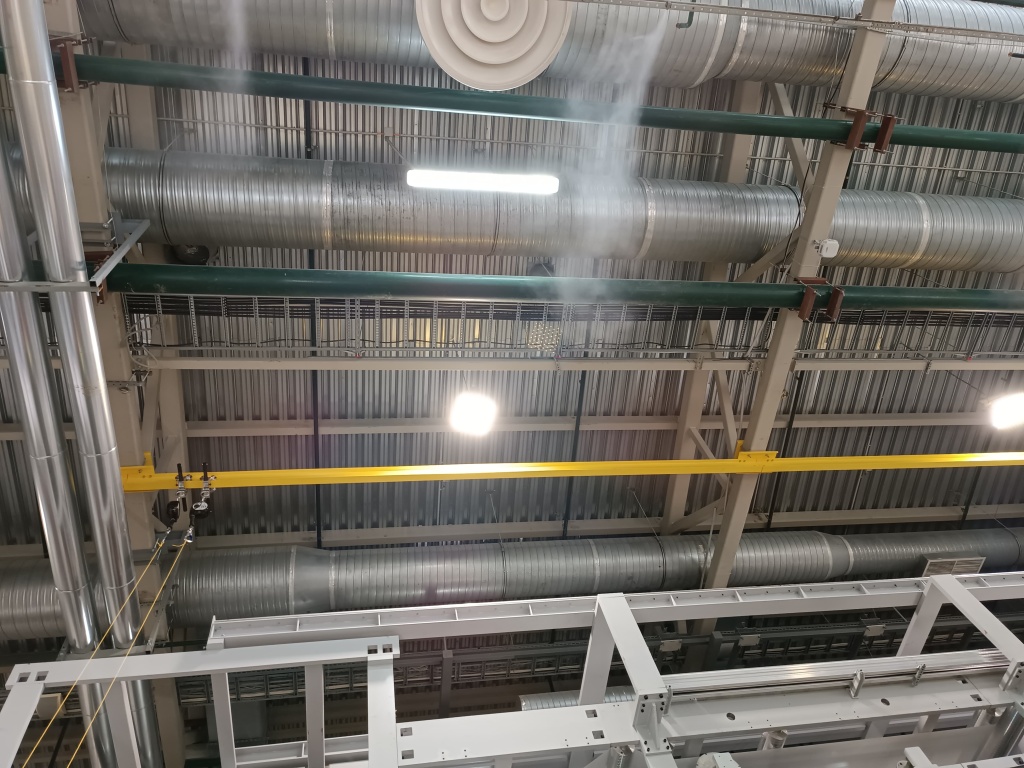

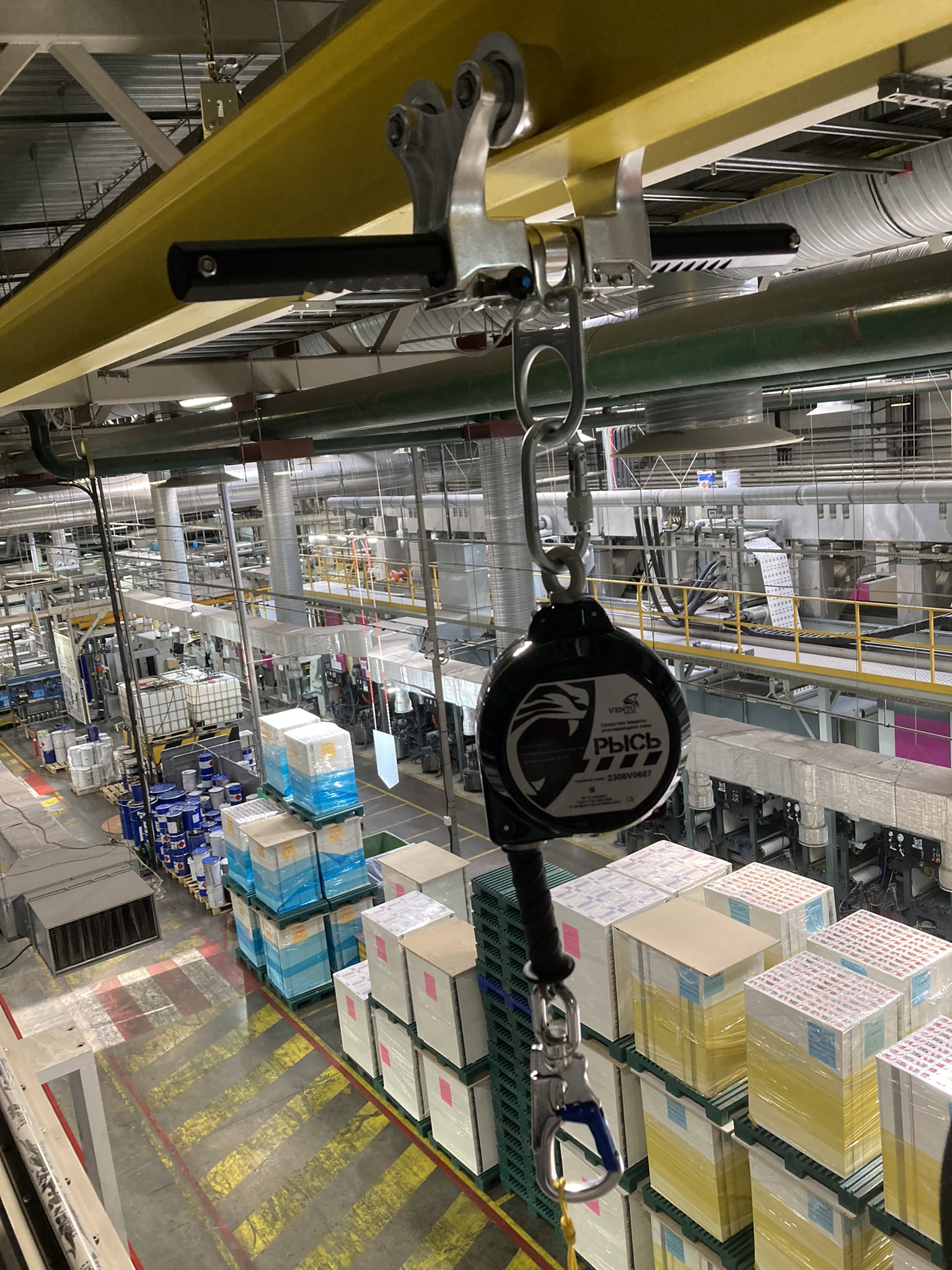

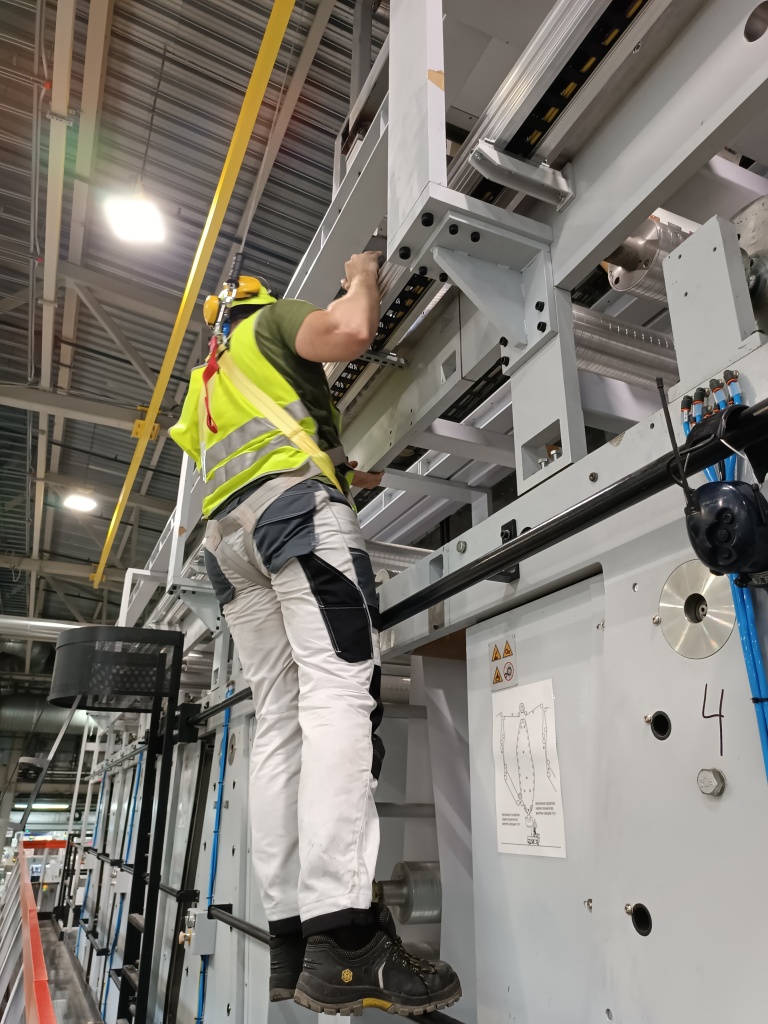

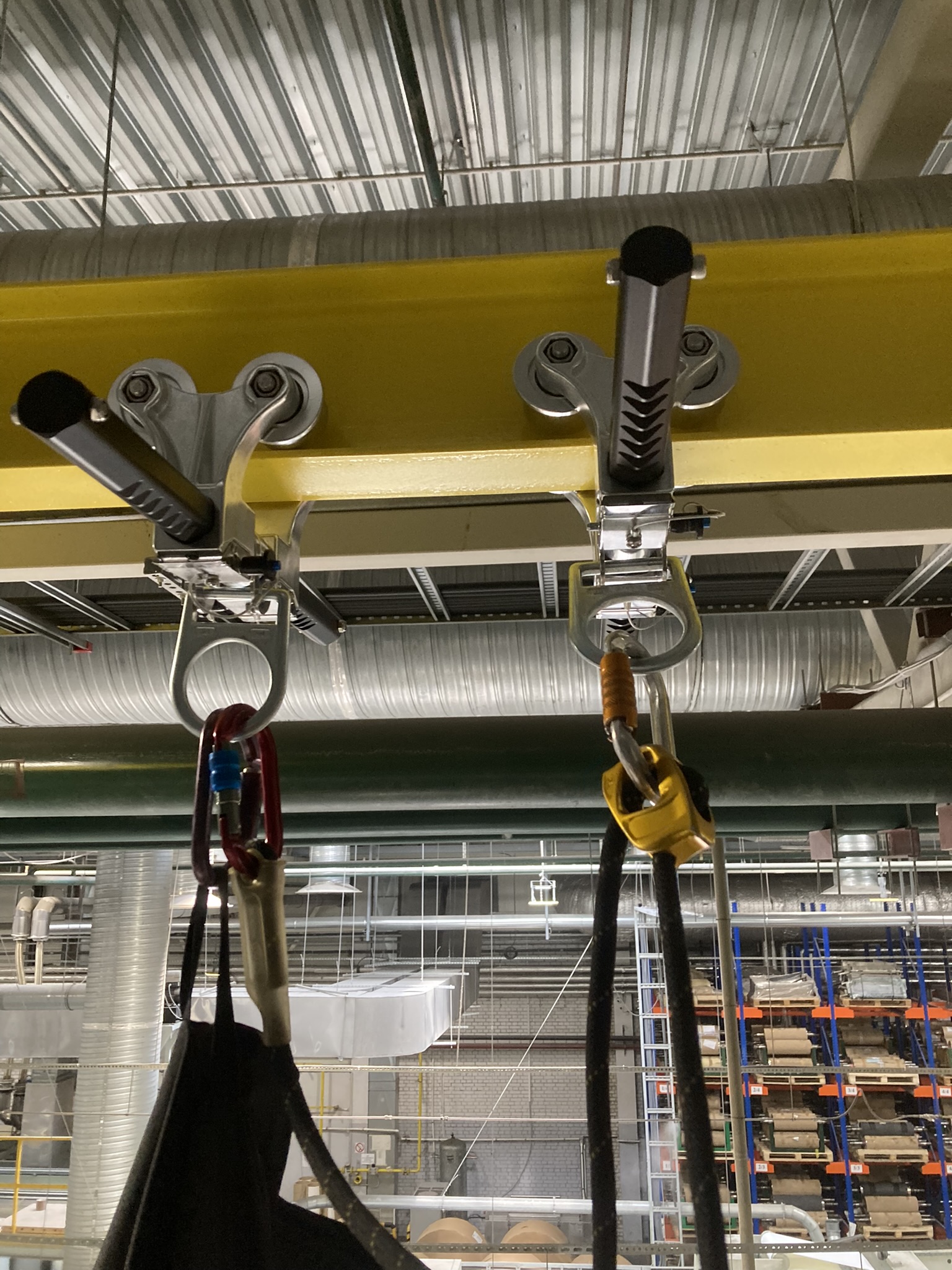

Для обеспечения безопасного доступа и обслуживания оборудования на высоте нами был разработан проект на установку вспомогательных металлоконструкций — двутавров. На двутавры были установлены анкерные устройства Венто Тавр Ролл, которые могли свободно перемещаться вдоль двутавров. К каждому анкерному устройству Тавр Ролл присоединено блокирующие устройство втягивающего типа Венто Рысь. Такая страховочная система обеспечивает свободное движение работника вдоль всего оборудования. Средство защиты втягивающего типа Венто Рысь втягивается при подъеме работника по конструкции и автоматически блокируется при падении работника, останавливая падение.

Технологический процесс выполнения работ подразумевает нахождение только 1 работника на оборудовании. Установленного двутавра достаточно для обеспечения безопасности и остановки падения одного работника в любом месте.

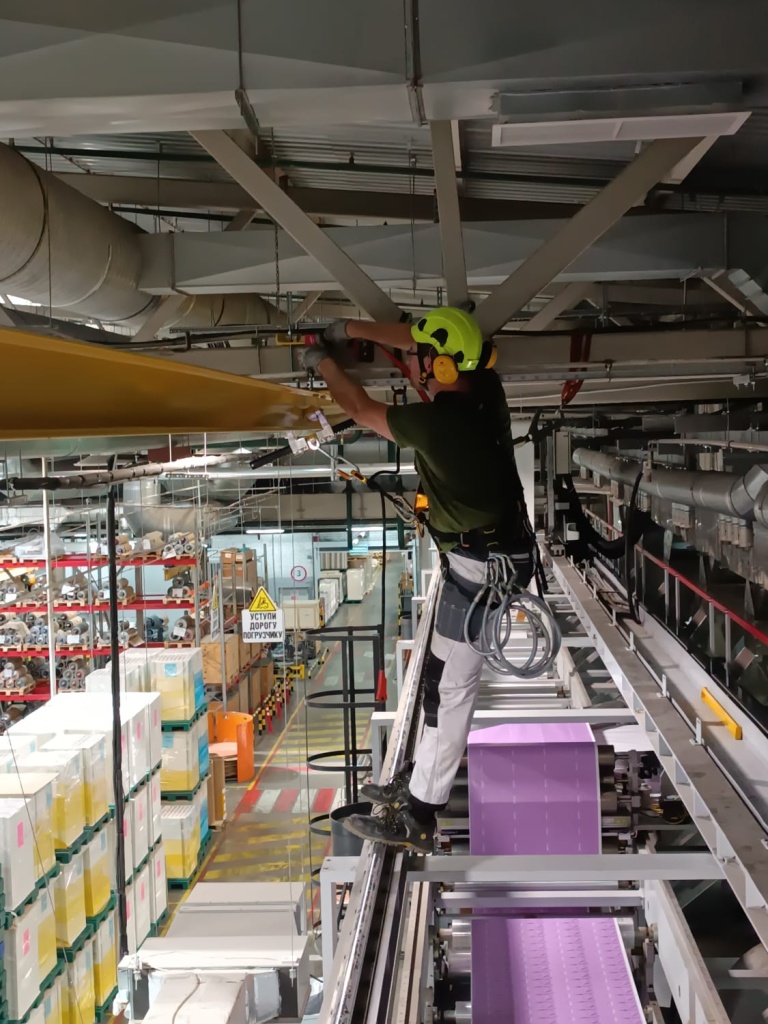

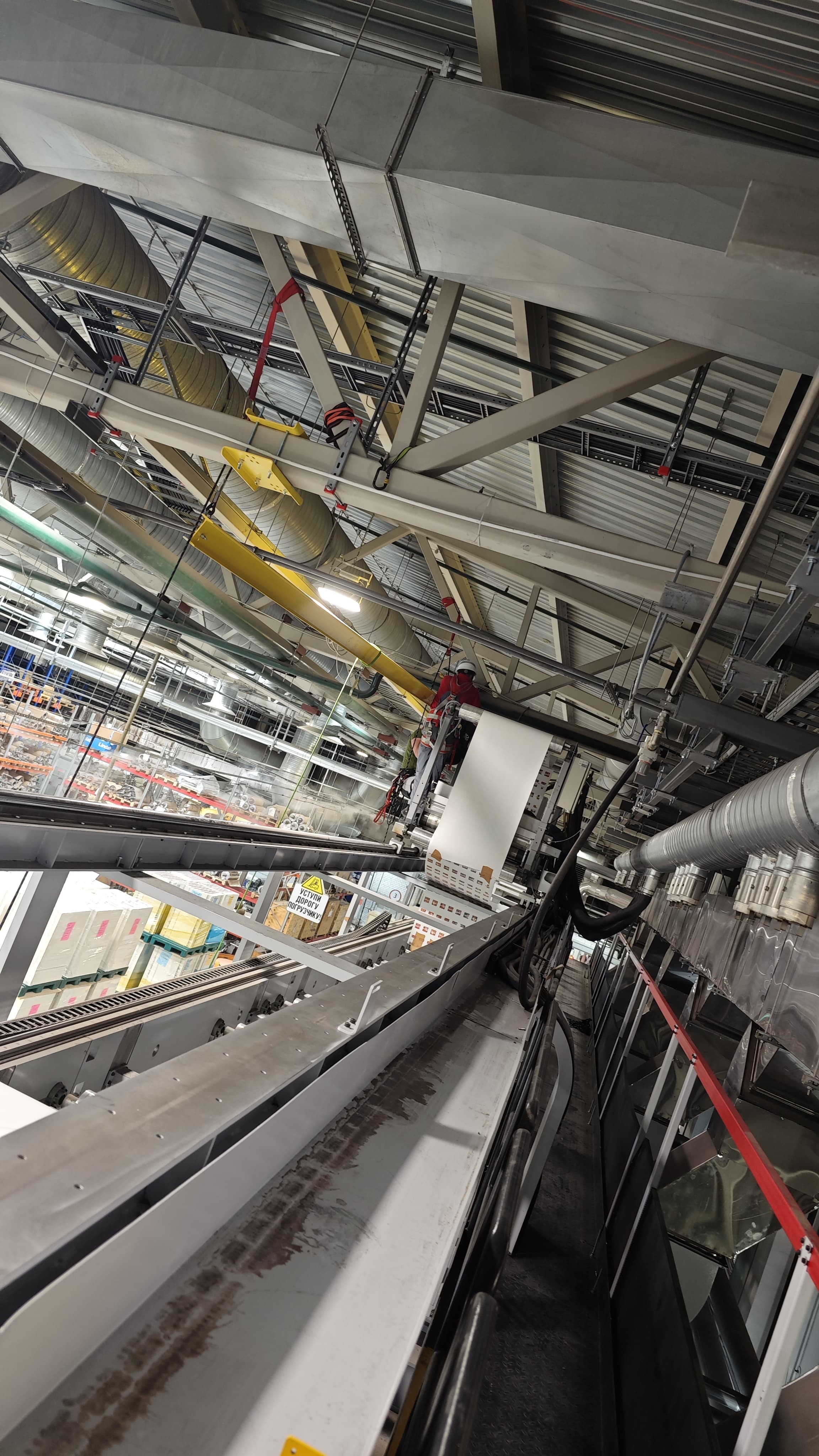

Монтаж двутавра для захватов типа Венто Тавр Ролл

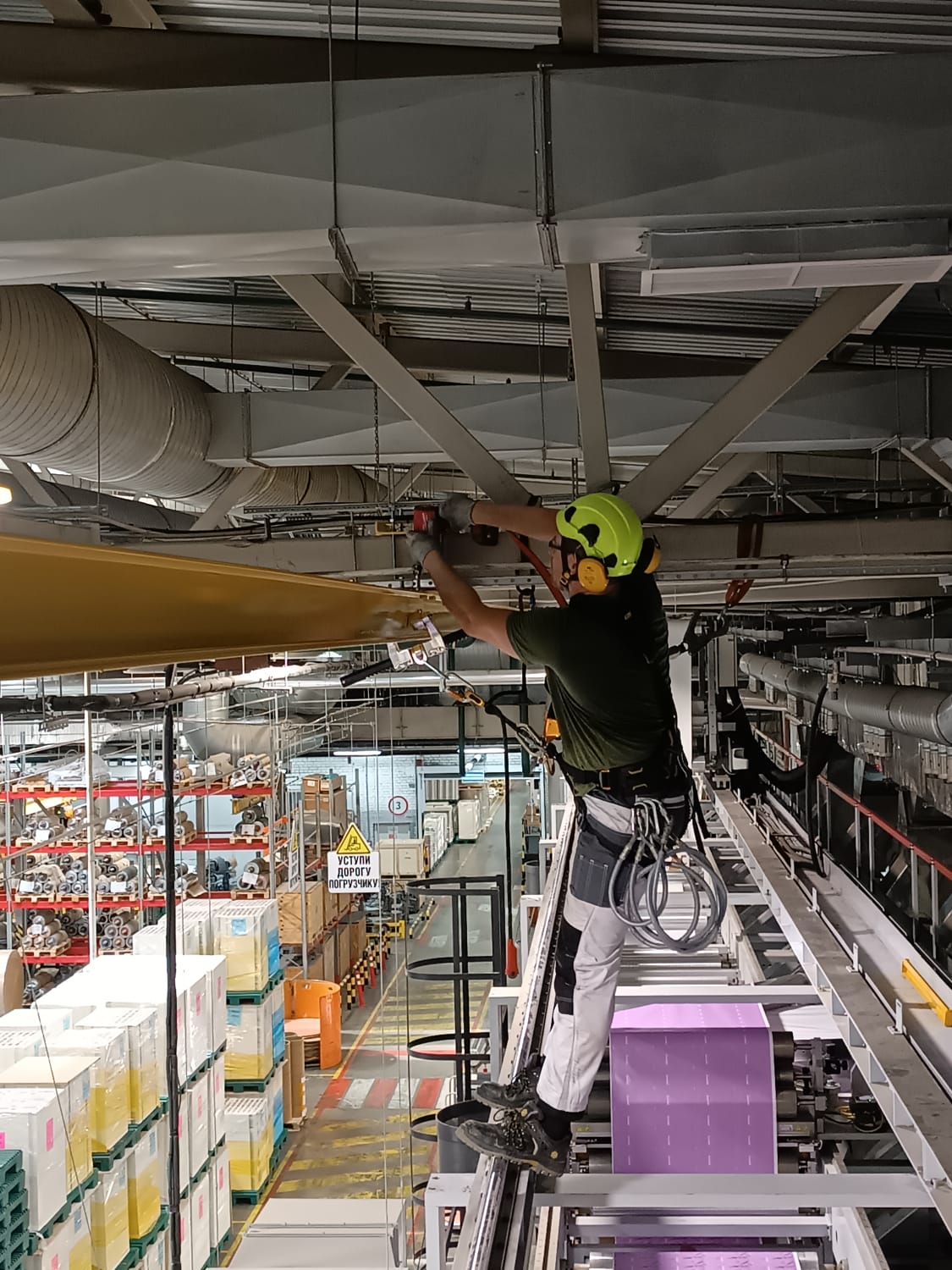

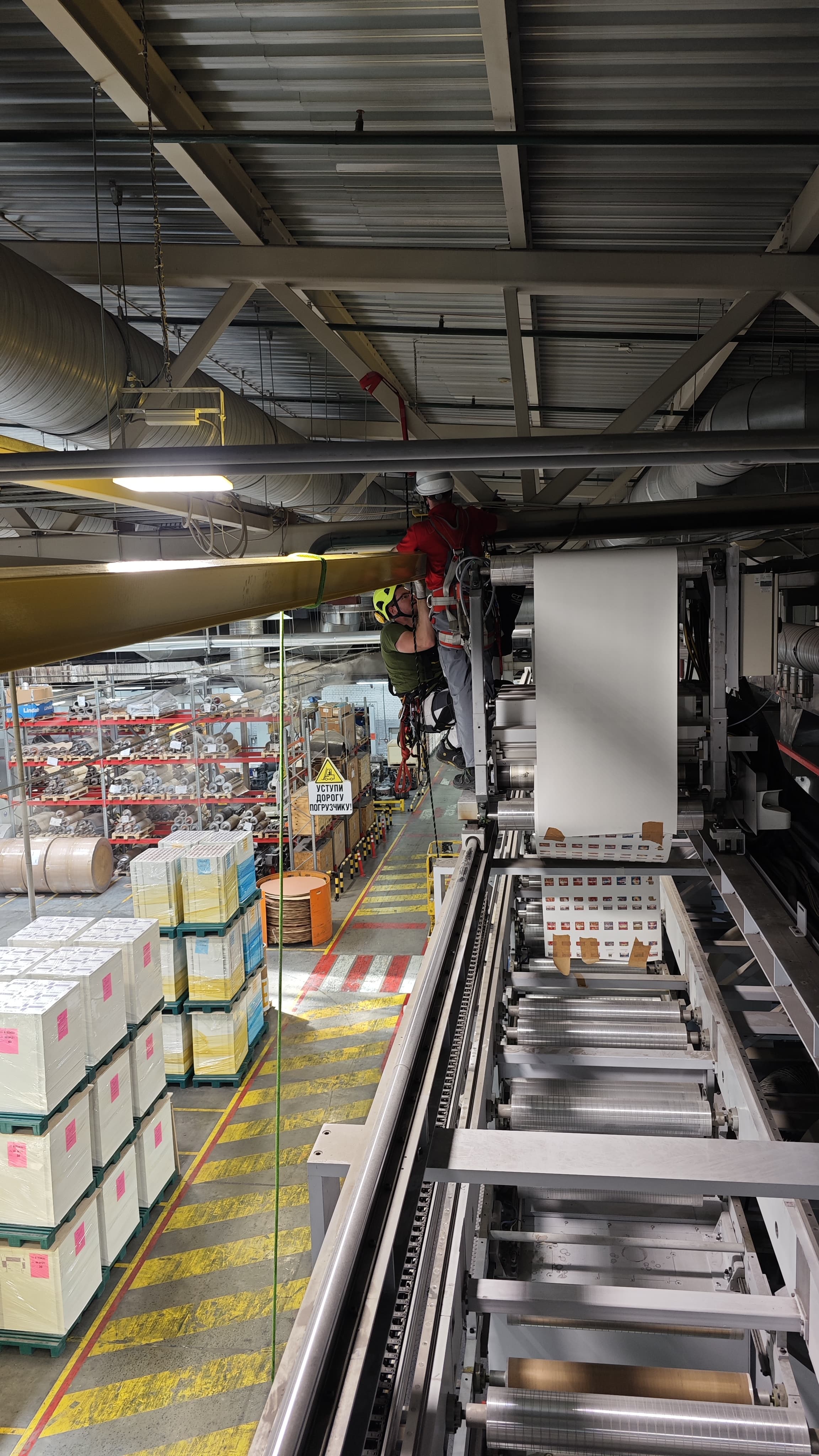

Наша компания выполнила монтаж двутавра и анкерных устройств Тавр Ролл бригадой из трех сотрудников. Для монтажа стационарных страховочных систем привлекаются специалисты канатного доступа, которые могут обеспечить свою безопасность на высоте. Для временной системы обеспечения безопасности используются анкерные петли, канаты, устройства позиционирования на канатах и другие устройства. Это гораздо более сложные устройства, и их использование требует специальной подготовки. Рядовые сотрудники на предприятии не обладают достаточной квалификацией, и поэтому необходима установка стационарных страховочных систем, которые требуют гораздо меньшей подготовки сотрудников для безопасного использования. Либо мы вкладываемся в обучение сотрудников и применяем более сложные системы, либо вкладываемся в стационарные страховочные системы, но экономим на обучении работников.

Для подъема элементов металлоконструкций к месту монтажа использовались канаты, лебедки, ролики и системы полиспастов.

После завершения монтажа страховочной системы сотрудники предприятия прошли инструктаж по безопасному применению СИЗ от падения с высоты.
