Двухтросовые анкерные линии с опорами на фундаменте

Наша компания выполнила поставку и монтаж стационарных анкерных линий AlpSafe Double Flex для безопасной работы на вагонах на предприятии в Красноярском крае.

Место производства работ: Красноярский край.
Задача: Обеспечение безопасности при работе на железнодорожных вагонах.
Риски на рабочем месте: Падение с высоты.
Решение: Использование стационарных горизонтальных анкерных линий AlpSafe Double Flex. Установка на опоры с фундаментом.

Реализация решения:

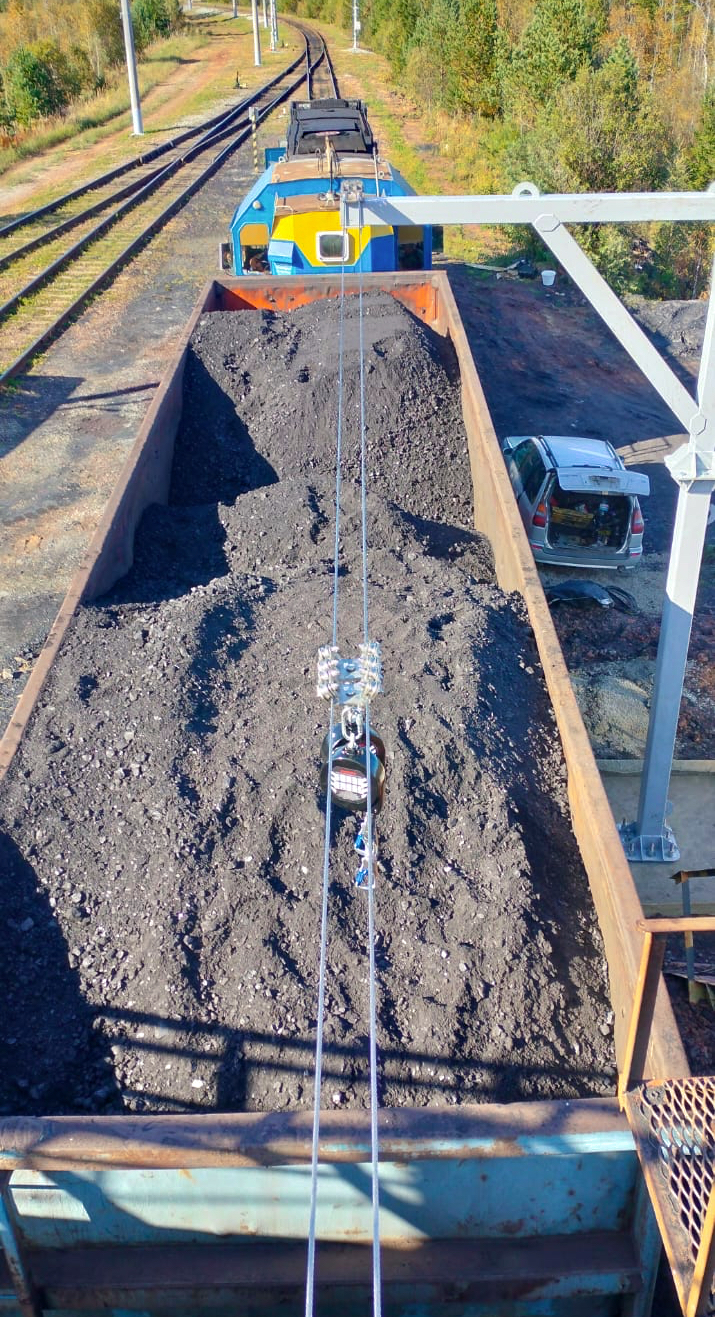

Для обеспечения безопасности при работе на железнодорожном вагоне было разработано решение с использованием горизонтальной анкерной линии Double Flex. Она состоит из двух параллельно направленных тросов и обеспечивает легкое перемещение каретки по всей длине анкерной линии. Использование двух тросов снижает глубину падения благодаря меньшему провису тросов, так как нагрузка от падения распределяется на два троса, а не на один, как в других моделях.

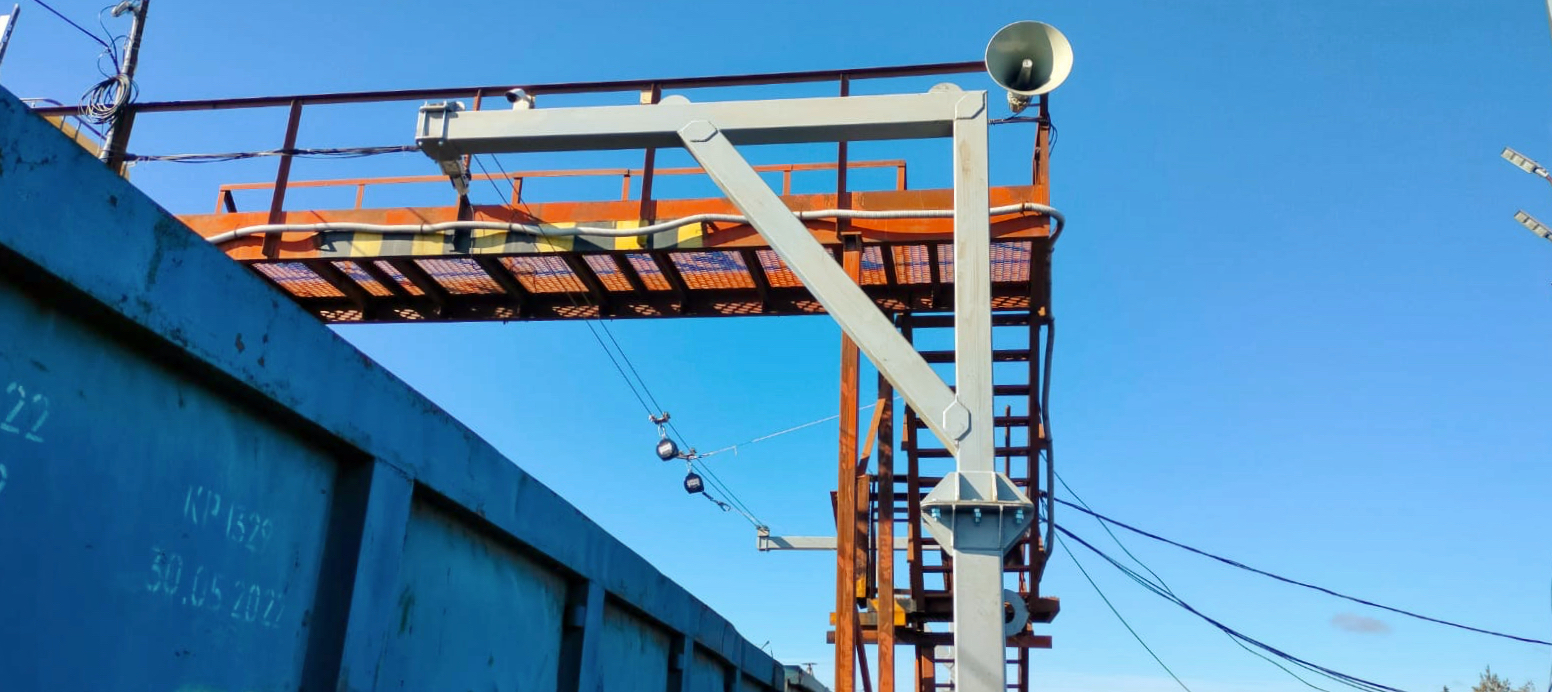

В данном случае отсутствовали опоры или эстакада для установки анкерной линии, поэтому наша компания выполнила работы по установке дополнительных опор на фундаменты. Для этого были проведены земляные и бетонные работы. После завершения работ по организации фундамента мы установили Г-образные опоры и смонтировали на них анкерную линию класса С.

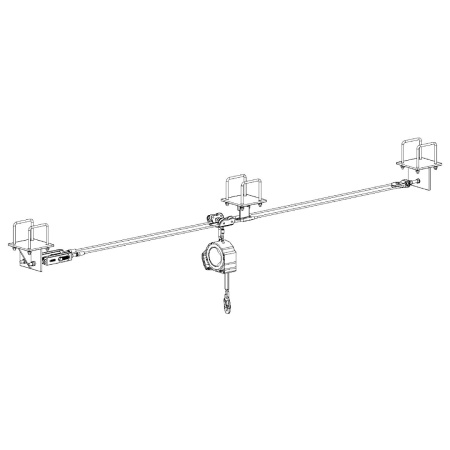

Горизонтальна анкерная линия Double Flex

Анкерная линия AlpSafe Double Flex — это горизонтальная двухтросовая страховочная система, стационарно устанавливаемая на объектах в целях предотвращения случаев травматизма, связанных с падением. Конструкция системы позволяет пользователям передвигаться вдоль всей длины анкерной линии без ручного вмешательства и отсоединения страховочного устройства от каретки. Использование двух тросов (один трос, проходящий через поворотный ролик) позволяет значительно снизить прогиб анкерной линии в случае падения пользователя, а также обеспечивает непревзойденно плавный ход страховочной каретки вдоль всей длины анкерной линии.

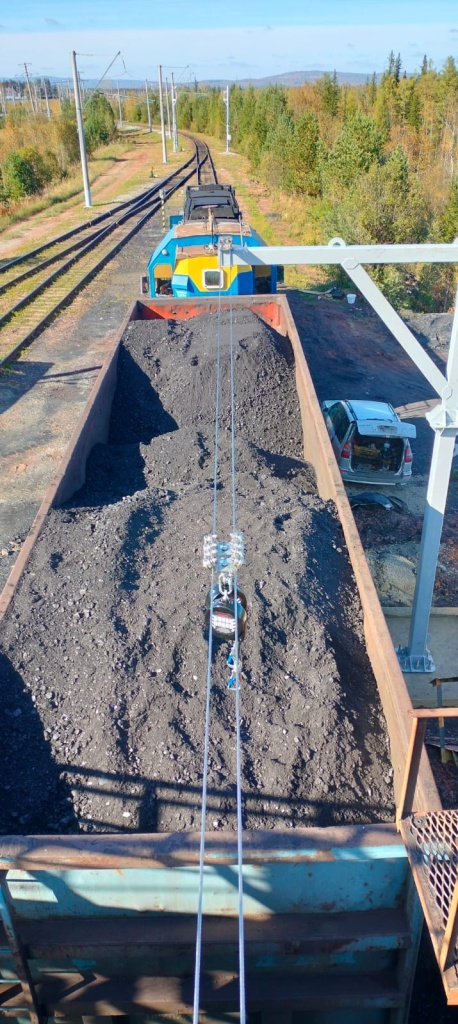

Поворотный ролик на анкерной линии

• Материал изготовления: Нержавеющая сталь
• Температура эксплуатации: от -50 С до +50 С
• Максимальное кол-во пользователей: до 8-ми человек
• Статическая прочность: мин. 36 кН
• Индикатор срыва: Да (входит в состав амортизатора)
• Индикатор натяжения линии: Да (входит в состав амортизатора)
• Максимальное раскрытие амортизатора: 13 см
• Возможность замены отдельных элементов линии без полного демонтажа: Да

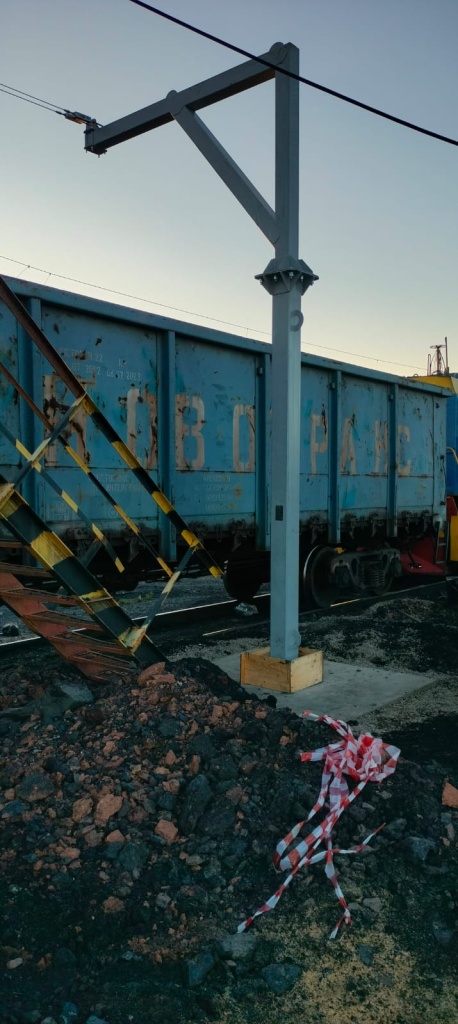

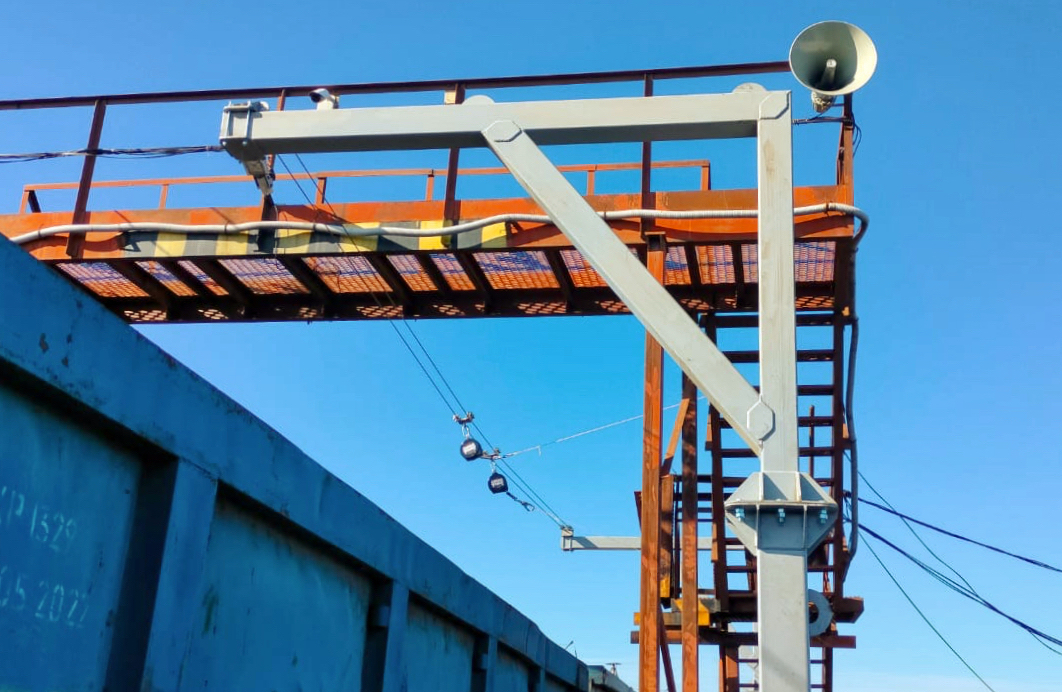

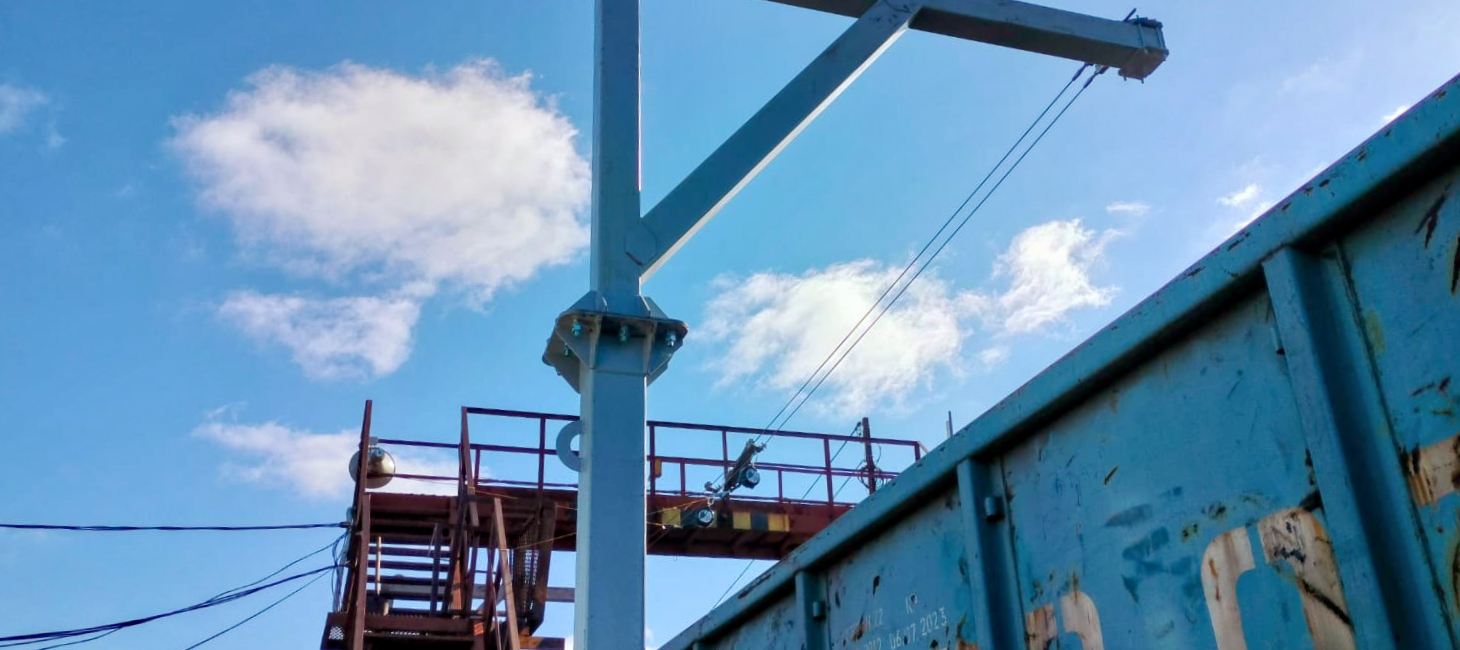

Г-образные опоры для анкерной линии

Анкерные линии крепятся на различные опоры. Это могут быть элементы зданий, анкерные столбы или специальные опоры. При отсутствии надежных точек крепления следует установить опоры с использованием противовеса или на фундаменте.

В соответствии с Правилами по охране труда при работе на высоте:
"п. 128. Структурный анкер, не являющийся частью анкерного устройства, должен выдерживать нагрузку, указанную изготовителем присоединяемой к нему системы обеспечения безопасности работы на высоте."

Таким образом, опоры анкерной линии должны выдерживать нагрузку, которая передается на них при остановке падения работника. Качество этих конструкций напрямую влияет на безопасность работников. Следовательно, к ним предъявляются высокие требования:

• Технические характеристики, включая допустимую величину усилия на разрыв и другие критически важные параметры.
• Дата производства — важный аспект, учитывая, что срок службы анкерных линий ограничен.
• Общая длина конструкции и ее отдельных элементов, что важно для точных расчетов при монтаже.
• Способ установки в зависимости от площадки и материала основания

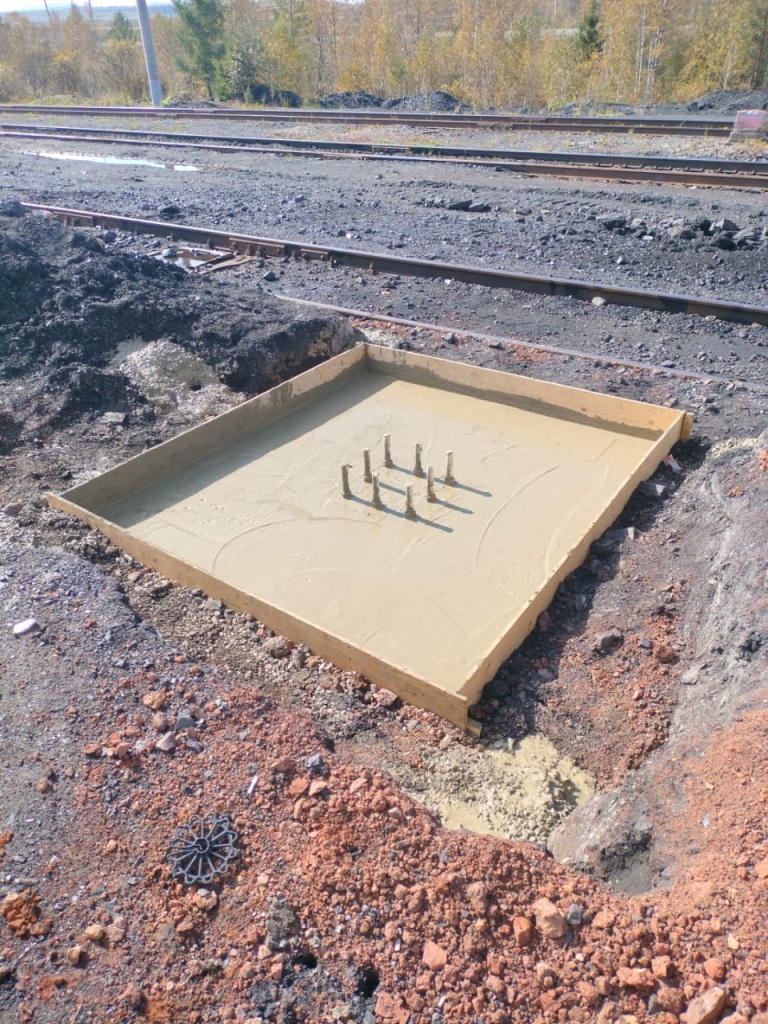

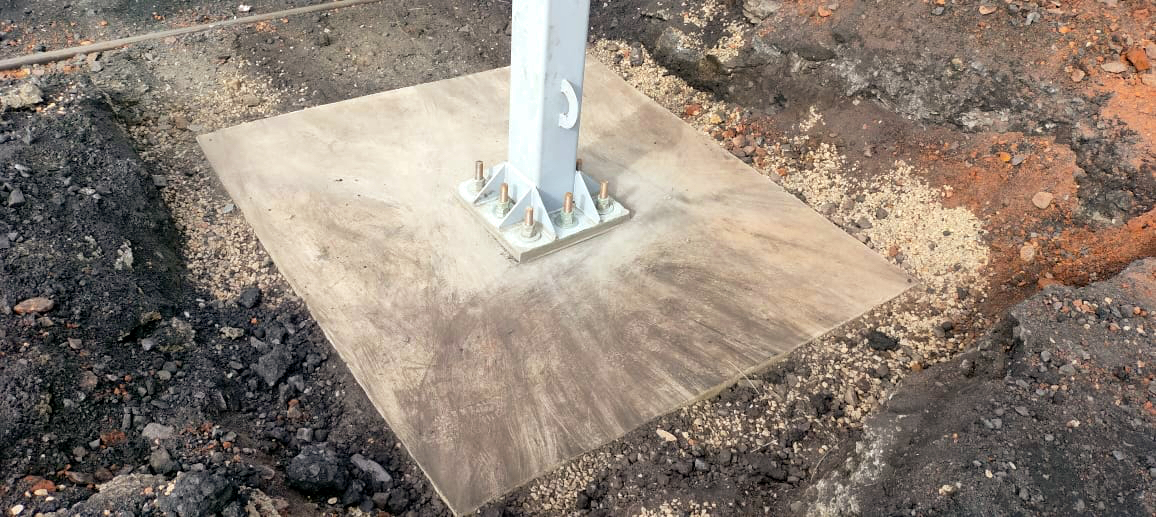

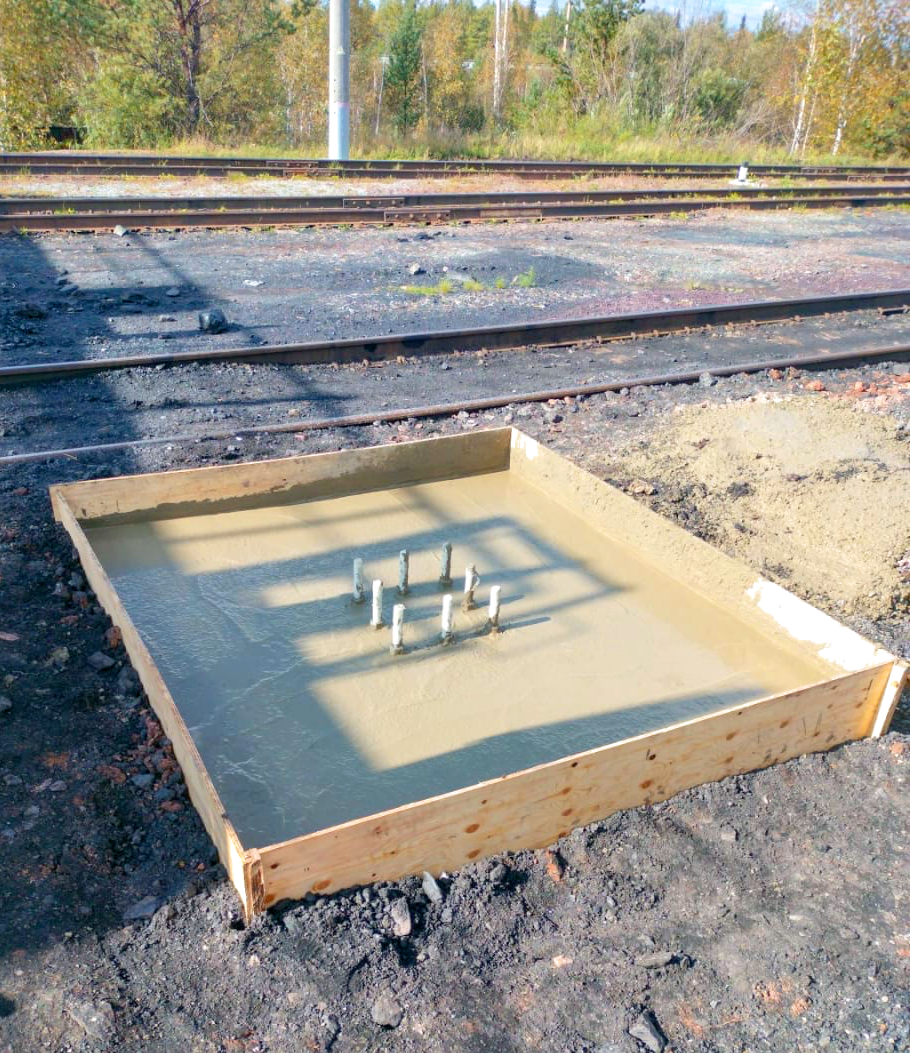

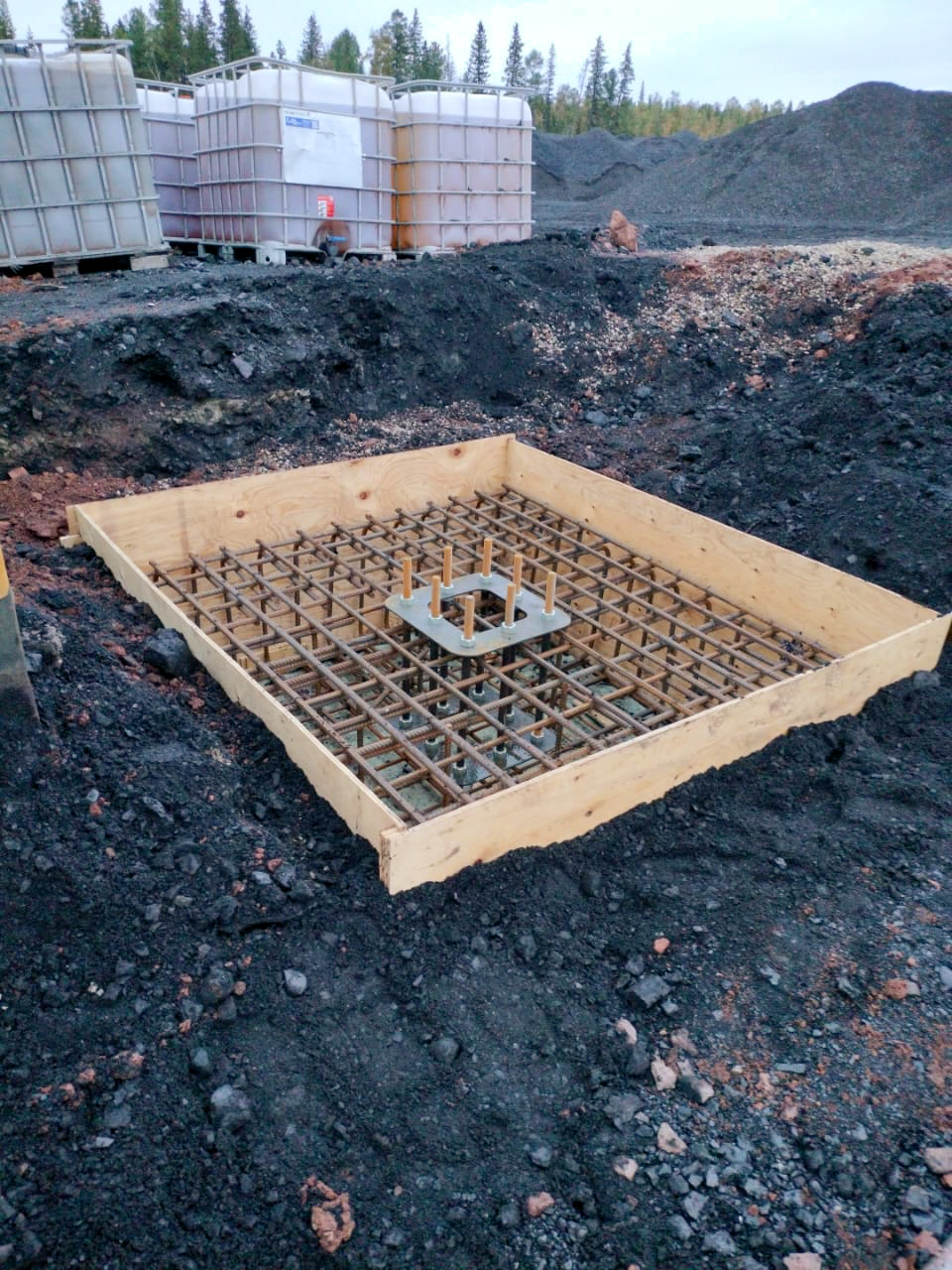

Фундамент и стойка (опора) анкерной линии
