Блок-ролики Vertical: какой выбрать для подъёма, полиспаста и спасения

Блок-ролик выбирают не по принципу «чем больше роликов, тем лучше», а по схеме, нагрузке и среде работы. В линейке Vertical есть лёгкие одинарные ролики, стальные модели для интенсивной эксплуатации, двойные и тройные блоки, ролики с зажимом, тандемы для перемещения по канату или тросу, силовые модели и специальные устройства для стропы и переправ. Ниже разберём, чем они отличаются и какой тип удобнее для подъёма груза, полиспаста и спасательных работ.

Как быстро выбрать блок-ролик Vertical

Если свести ассортимент к практическим задачам, логика выбора выглядит так:

• Простой подъём, изменение направления верёвки, небольшой полиспаст: одинарный ролик. Для малого веса — ver 0405, Compact или «Фенёк»; для большего ресурса — стальные ver 0402 или IR 0419 Sturdy; если нужна повышенная грузоподъёмность — «Атом» или большой ver 0414.
• Полиспаст с несколькими параллельными ветвями: двойной ролик — ver 0408, Duplex, PRO ver 0431 или новый «Атом» двойной. Для тяжёлых систем — ver 0413 и силовые многороликовые модели.
• Нужно удерживать достигнутый подъём: блок с зажимом ver 0415 или более лёгкий Elephanti IR 0415-1. Альтернатива в некоторых схемах — обычный блок Compact/Duplex с отдельным Prusik, если такая конфигурация разрешена и правильно рассчитана.
• Спасательные системы и сложные отклонения: блоки с высоким КПД и удобным включением в систему; особенно интересны Elephanti, «Атом», двойной «Атом», а для быстро перестраиваемых направлений — Twist/Twist Sturdy с вертлюгом.
• Переправа или движение вдоль натянутой линии: нужен тандем, а не обычный двойной блок. В ассортименте — ver 0410, усиленный ver 0412-2, Tandem Speed, а также вспомогательные ролики «Трек» и серии 0422.
• Стальной трос: проверяйте прямое разрешение производителя. Для этой задачи подходят не все алюминиевые ролики; в частности, у обычного тандемного ver 0410 производитель запрещает работу со стальным тросом, тогда как Tandem Speed рассчитан и на трос.
• Плоская стропа: специальный ver 0432. Это отдельный тип устройства, а не замена обычному канатному ролику.

Почему подшипник и диаметр ролика важны

Подшипник уменьшает потери на трение, а больший диаметр шкива делает изгиб каната менее резким. На длинном подъёме и в составном полиспасте это ощущается гораздо сильнее, чем в простой схеме с одним отклонением. Поэтому при одинаковой идеальной кратности две системы могут заметно различаться по фактическому усилию на тяговой ветви.

Для эпизодических хозяйственных задач простой блок без подшипника может быть оправдан ценой и простотой. Для спасения, частого подъёма и полиспастов обычно рациональнее модели на подшипнике.

WLL и MBS: главная ошибка при сравнении роликов

WLL (Working Load Limit) — допустимая рабочая нагрузка в том виде, как её указывает изготовитель. MBS (Minimum/Maximum Breaking Strength в терминологии конкретного производителя) — показатель предельной прочности. Использовать MBS как разрешённую рабочую нагрузку нельзя.

Кроме того, у Vertical часть карточек указывает нагрузку на ролик, а часть — суммарно и даже раскладывает её по ветвям в скобках. Поэтому ниже значения приведены в формулировке производителя, без самостоятельного «пересчёта» там, где карточка неоднозначна.

Сравнительная таблица блок-роликов Vertical

* В нескольких карточках производителя предельный диаметр каната в коротком описании и в таблице характеристик отличается на 1–2 мм. В таблице выше сохранено значение из текущего блока характеристик; перед применением сверяйтесь с паспортом конкретной партии.
** У отдельных силовых моделей текущая карточка формулирует нагрузку «на ролик» необычным образом. Мы не пересчитываем эти данные самостоятельно: для проектирования силовой системы используйте паспорт изделия.

Одинарные ролики: какой выбрать

ver 0405 — лёгкий универсальный ролик

Один из самых понятных вариантов для стандартной верёвочной системы: алюминиевые щёки и ролик, подшипник, небольшая масса. Подходит, когда требуется снизить трение в полиспасте или изменить направление тяговой ветви без лишнего веса.

ver 0402 и IR 0419 Sturdy — когда важнее ресурс

Стальной корпус тяжелее алюминиевого, но удобен при регулярной эксплуатации и в системах, где оборудование часто контактирует с конструкциями. Sturdy использует износостойкий ролик; это логичный вариант для более интенсивной работы.

Compact и «Фенёк» — когда считаются граммы

Compact весит около 82 г, «Фенёк» — около 58 г. Это интересные модели для мобильных комплектов и ситуаций, где ролик постоянно переносят на привязи. При этом малый вес не отменяет проверки рабочей нагрузки, диаметра каната и назначения.

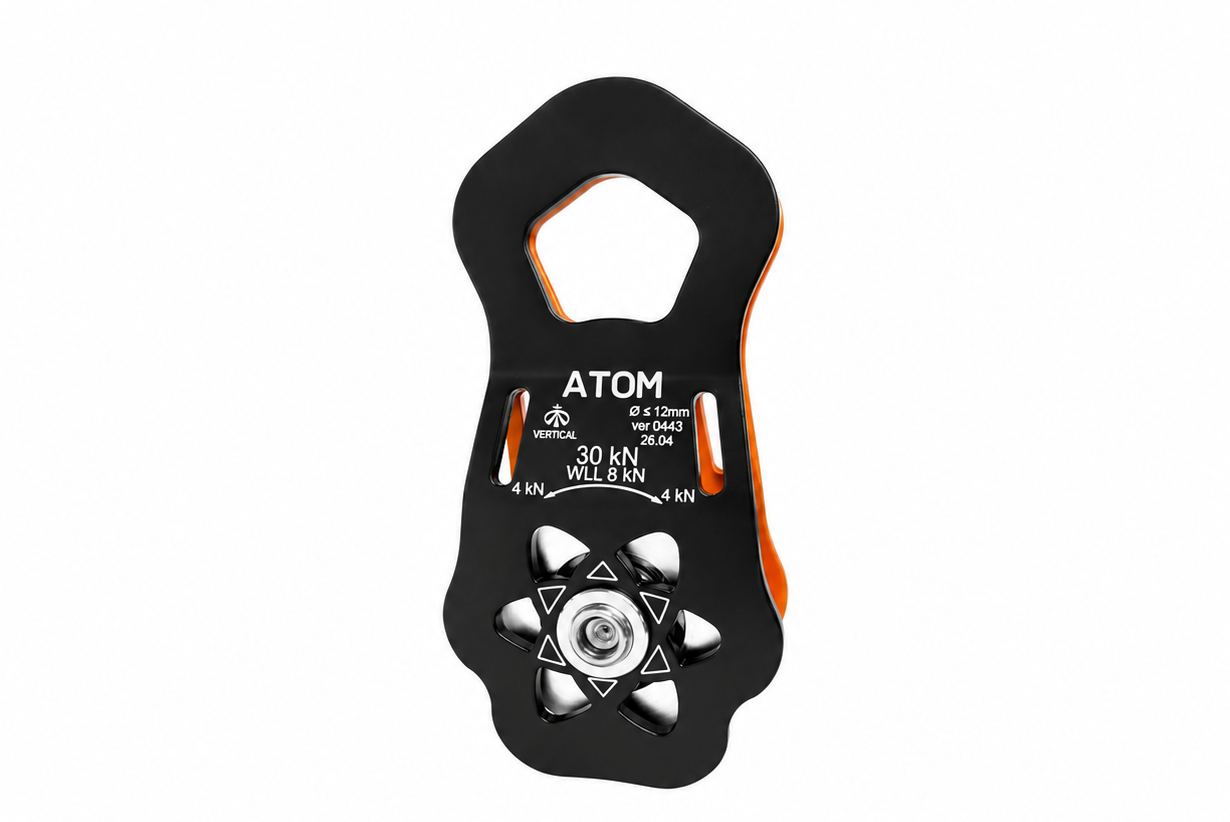

«Атом» — компактный ролик с более высокой нагрузкой

Новый одинарный «Атом» выделяется сочетанием массы 286 г, подшипника, ролика с канавкой 34 мм и заявленных WLL 8 кН / MBS 30 кН. Большое присоединительное отверстие рассчитано на удобную работу с соединителями. Это хороший кандидат для универсального профессионального комплекта, когда обычного лёгкого ролика уже мало, а крупный силовой ver 0414 избыточен.

ver 0414 — большой силовой одинарный

При тяжёлой работе диаметр ролика и допустимая нагрузка важнее компактности. ver 0414 имеет MBS 46 кН и предназначен для систем, где обычные лёгкие блоки не подходят по нагрузке.

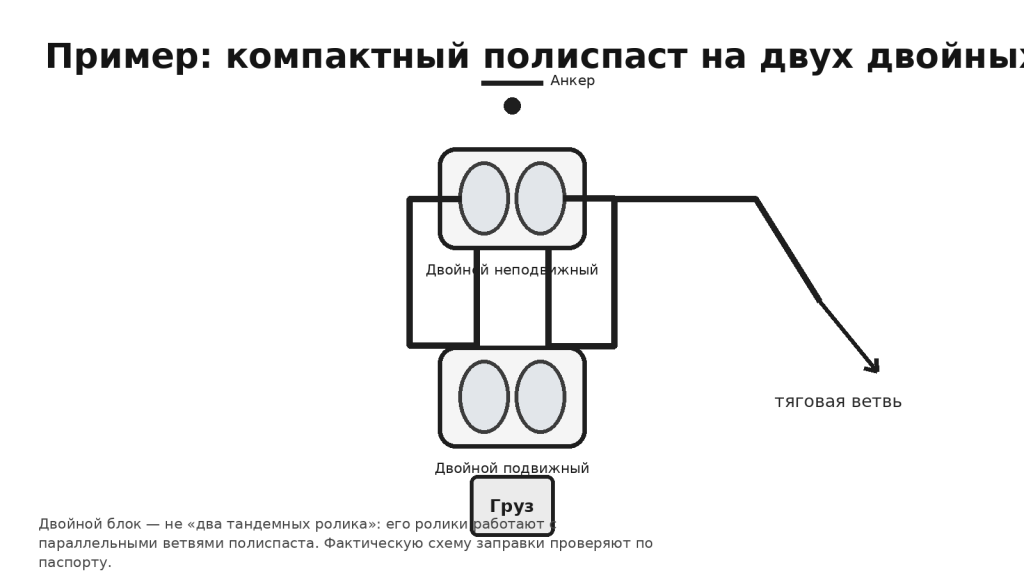

Двойные ролики: полиспасты и параллельные ветви

Двойной блок нужен не потому, что «два ролика дают вдвое больше силы» сами по себе. Он позволяет компактно провести несколько рабочих ветвей через один корпус и собирать составные полиспасты. Реальная кратность определяется всей схемой.

ver 0408 и Duplex — лёгкие двойные

ver 0408 — классический алюминиевый двойной блок. Duplex компактнее и удобен там, где ценится масса и небольшой габарит. Обе модели подходят для переносных полиспастных комплектов, если их нагрузки соответствуют задаче.

ver 0431 PRO — когда нужны дополнительные точки

У PRO третья щека и дополнительные отверстия позволяют удобнее организовывать сложную систему: присоединять другие ролики, зажим или конец каната. Такой блок полезен не только своей прочностью, но и компоновкой.

«Атом» двойной — новый универсальный силовой вариант

У двойного «Атома» два ролика Ø34 мм, подшипники, масса 460 г, WLL 20 кН (5×4) и MBS 45 кН (11,25×4) по текущей карточке производителя. Он заметно мощнее лёгких двойных блоков и при этом существенно компактнее старых тяжёлых такелажных моделей. Для спасательных и транспортных систем это одна из самых интересных моделей линейки.

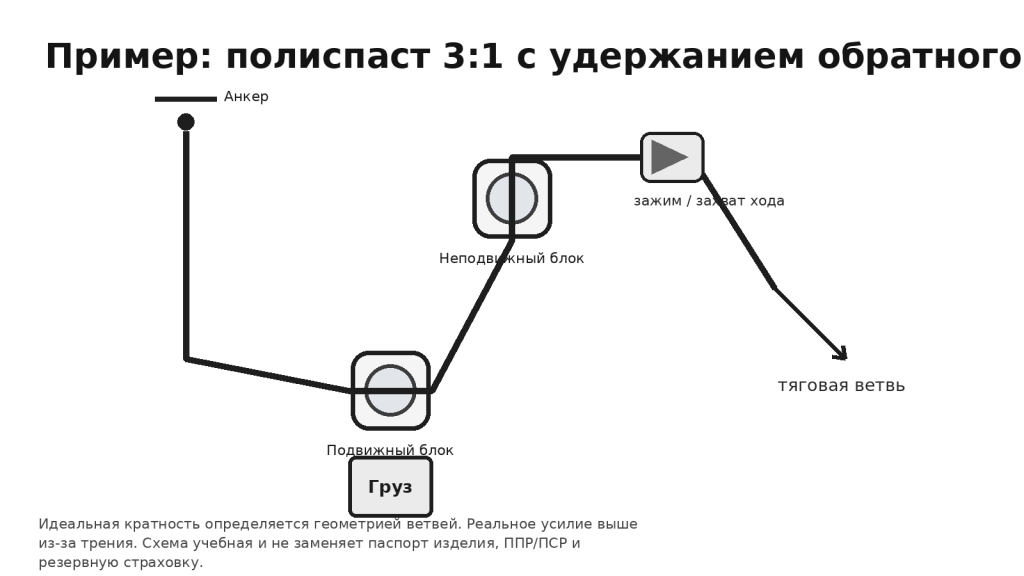

Блок с зажимом: зачем он нужен

В обычном блоке после прекращения тяги груз стремится вернуть верёвку назад. Встроенный зажим позволяет удерживать достигнутый ход и строить более компактную подъёмную систему.

ver 0415 — стальной блок с зажимом

Модель рассчитана на подъём тяжёлых грузов, спасательные работы и полиспасты. В текущей карточке производитель отдельно указывает параметры ролика и зажима: WLL ролика 5 кН, MBS 16 кН; WLL зажима 2,5 кН, MBS 4 кН. Это хороший пример того, почему нагрузку устройства нельзя описывать одной цифрой.

Elephanti IR 0415-1 — более лёгкая альтернатива

Elephanti решает ту же функциональную задачу, но весит примерно 164 г против 350 г у стального ver 0415. Для переносного спасательного комплекта выигрыш по массе значительный. Выбор между ними — это не только «что легче»: учитываются ресурс, среда эксплуатации, схема присоединения и требования конкретного плана спасения.

Twist и Twist Sturdy: ролик, который можно включить в уже собранную систему

Серия Twist интересна встроенным вертлюгом и возможностью открыть ролик после его установки на анкерную точку. Это облегчает организацию отклоняющей системы, натяжение троллея и перестройку полиспаста. Twist Sturdy использует закалённый стальной ролик и ориентирован на повышенную износостойкость.

Такая конструкция особенно полезна в спасении, где критична скорость перестройки системы и правильная ориентация блока по вектору нагрузки.

Тандем — это не двойной блок

У двойного блока два ролика стоят рядом и обслуживают разные ветви полиспаста. У тандема ролики расположены последовательно по направлению движения: он катится вдоль каната или троса. Поэтому заменять один тип другим нельзя.

ver 0410 — классический алюминиевый тандем

Подходит для горизонтальных и слегка наклонных канатных переправ. Лёгкий, на подшипниках. Для металлического троса эта модель не предназначена.

ver 0412-2 — стальной Sturdy

Стальные ролики повышенной твёрдости делают его более подходящим для жёсткой эксплуатации, где ресурс важнее минимального веса.

Tandem Speed ver 0427 — для высокой скорости и троса

Производитель указывает максимальную скорость до 20 м/с и совместимость не только с канатом, но и со стальным тросом до 12 мм. Это специализированный выбор, когда обычный тандем уже не соответствует условиям движения.

«Трек» и вспомогательные ролики для переправ

Ролик «Трек» рассчитан на движение по одиночной/двойной верёвке и стропе. Производитель прямо позиционирует его как вспомогательное устройство. Его нельзя превращать в единственный элемент страховки пользователя.

Аналогично модели ver 0422-4 и 0422-5 «Комфорт» предназначены для переправ и комплектуются карабином «Гусь». При построении системы требуется независимая страховочная линия в соответствии с назначением оборудования и принятой технологией работ.

Ролик для стропы ver 0432

Это специальное устройство для перемещения груза или человека по натянутой плоской стропе шириной 25–30 мм. Производитель отдельно предупреждает, что устройство не является страховочным — нужна независимая резервная система. Использовать его как «тандем для любой ленты» нельзя.

Силовые блоки: ver 0413, 0414-1, 0428, 0429 и 0430-1

Эта группа нужна там, где речь идёт уже не о компактном личном комплекте, а о серьёзном такелаже и больших нагрузках. Масса отдельных моделей превышает килограмм, а у тройных такелажных вариантов — два килограмма. Для обычного спасательного набора такой запас прочности может быть избыточен; для тяжёлого промышленного подъёма — наоборот, необходим.

Здесь особенно важно проектировать систему по паспорту: у многороликовых моделей производитель может указывать нагрузку через количество нагруженных ветвей, а текущие карточки отдельных позиций используют разные формулировки.

Пример: как подойти к выбору для спасательного полиспаста

Допустим, задача — поднять пострадавшего на небольшую высоту и иметь возможность фиксировать ход. Правильная последовательность выбора:

1. Определить массу системы «пострадавший + спасатель/сопровождение + оборудование» и возможные динамические воздействия.
2. Определить требуемую схему и направление тяги.
3. Проверить нагрузку не только на груз, но и на анкер, каждый блок, карабин, зажим и ветви каната.
4. Выбрать блоки с подходящими WLL/MBS и диаметром каната.
5. Если нужен progress capture — рассмотреть Elephanti/ver 0415 либо отдельный разрешённый захват хода.
6. Проверить запас каната, свободное пространство, возможные перегибы и защиту от кромок.
7. Предусмотреть независимую страховочную подсистему там, где она требуется.

Какой Vertical выбрать: короткая рекомендация

• Для большинства обычных задач: ver 0405 — простой лёгкий выбор; ver 0402/IR 0419 — если важнее ресурс.
• Самый интересный универсальный более мощный одинарный: «Атом» ver 0443.
• Лёгкий двойной: ver 0408 или Duplex.
• Мощный универсальный двойной: «Атом» ver 0443-2.
• Для полиспаста с удержанием хода: Elephanti; стальной ver 0415 — если приоритетом является массивное исполнение.
• Для быстро перестраиваемой спасательной системы: Twist/Twist Sturdy — когда важны вертлюг и возможность открытия после установки.
• Для переправы по канату: ver 0410; для более жёстких условий — ver 0412-2.
• Для высокой скорости/стального троса: Tandem Speed.
• Для тяжёлого такелажа: силовые 0413/0414/0414-1 и специализированные 0428/0429/0430-1 — строго после расчёта.
