Как рассчитать запас высоты при остановке падения

При организации страховочной системы важно проверить не только прочность анкерного устройства и совместимость СИЗ, но и достаточно ли свободного пространства для остановки падения. Если его не хватает, работник может столкнуться с землёй, перекрытием, балкой, оборудованием или другой конструкцией ещё до того, как страховочная система полностью погасит энергию падения.

Это особенно важно при работах на строительных лесах, кровлях, эстакадах, цистернах, металлоконструкциях и других объектах, где рабочая площадка находится сравнительно невысоко над нижней поверхностью.

Главный принцип: запас высоты рассчитывают для конкретной системы и конкретного положения анкерной точки. Универсальной цифры «4 метра», «5 метров» или «6 метров», подходящей для любого стропа и любого СИЗ, не существует.

Что требуют Правила по охране труда

Действующие Правила по охране труда при работе на высоте утверждены приказом Минтруда России от 16.11.2020 № 782н. В редакции от 29.04.2025 срок действия документа установлен до 1 сентября 2031 года.

В приложении № 8 к Правилам прямо указано, что запас высоты при использовании стропа с амортизатором рассчитывают с учётом:

• суммарной длины стропа и соединительных элементов;
• длины сработавшего амортизатора;
• роста работника;
• свободного пространства, которое остаётся до нижележащей поверхности после остановки падения.

Там же установлено, что максимальная длина стропа, включая концевые соединения и амортизатор, должна быть не более 2 м, а максимальная длина сработавшего амортизатора должна быть указана изготовителем в эксплуатационной документации.

Правила также называют предпочтительным расположение анкерного устройства над головой работника, то есть выше точки присоединения соединительной подсистемы к страховочной привязи. Такое положение уменьшает глубину свободного падения. Подробнее о выборе и размещении анкеров — в статье «Классы анкерных устройств и особенности их применения».

Простая формула запаса высоты

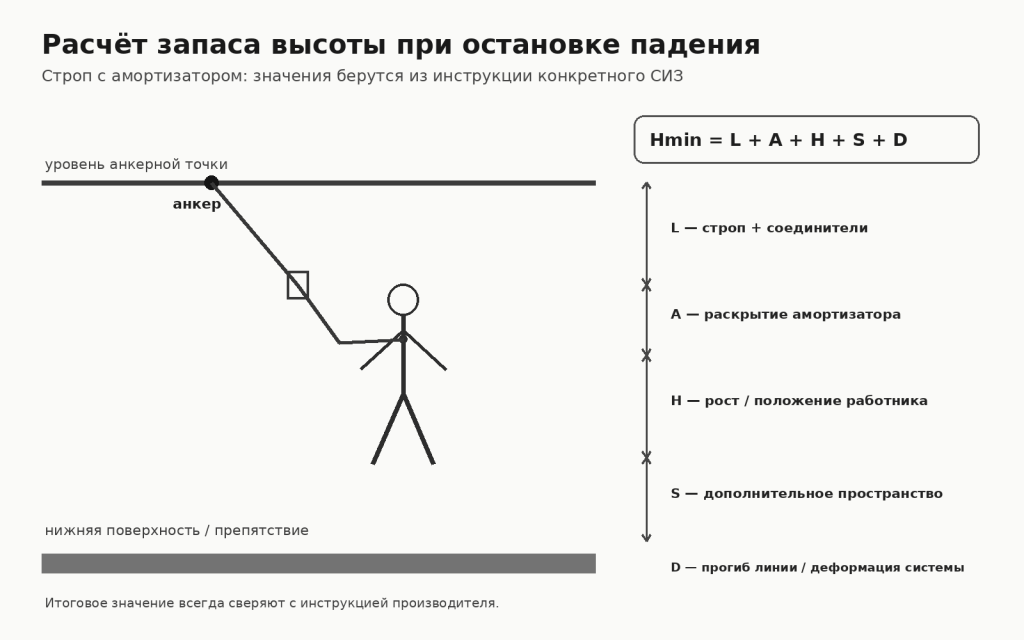

Для стропа с амортизатором расчёт удобно представить в виде:

H_min = L + A + H_worker + S

• L — суммарная длина стропа и соединительных элементов;
• A — максимальная длина сработавшего амортизатора;
• H_worker — рост работника;
• S — свободное пространство, которое должно остаться между работником и нижележащей поверхностью после остановки падения.

Эта формула отражает логику приложения № 8 к Правилам. При реальном проектировании к расчёту необходимо добавлять все дополнительные перемещения компонентов системы, если они возможны: например, прогиб гибкой горизонтальной анкерной линии, перемещение мобильной точки или другие деформации. Их значения берут из проектной и эксплуатационной документации конкретной системы.

Нельзя считать только «длина стропа + амортизатор». После остановки падения тело работника располагается ниже точки присоединения страховочной системы к привязи, поэтому рост работника и требуемое остаточное пространство входят в расчёт.

Пример расчёта

Рассмотрим условный пример. Используется страховочная система со стропом с амортизатором. Для демонстрации принципа примем:

• суммарная длина стропа с соединителями — 2,0 м;
• максимальное раскрытие амортизатора по инструкции производителя — 1,75 м;
• рост работника — 1,80 м;
• необходимое свободное пространство после остановки падения — 1,0 м (принято только для данного примера).

Тогда:

H_min = 2,0 + 1,75 + 1,80 + 1,0 = 6,55 м.

В этой условной конфигурации требуется не менее 6,55 м свободного пространства, рассчитанного по принятой схеме. Если система включает гибкую анкерную линию и в рабочей конфигурации она может дополнительно прогнуться, например, на 0,8 м, это перемещение также необходимо учесть — итоговое требуемое пространство увеличится.

Цифра 6,55 м не является нормативным универсальным значением. У другого стропа длина может быть меньше, амортизатор может раскрываться иначе, а изготовитель может приводить собственную таблицу минимального свободного пространства. Поэтому итоговый расчёт всегда сверяют с эксплуатационной документацией всех применяемых СИЗ.

Почему положение анкерной точки так важно

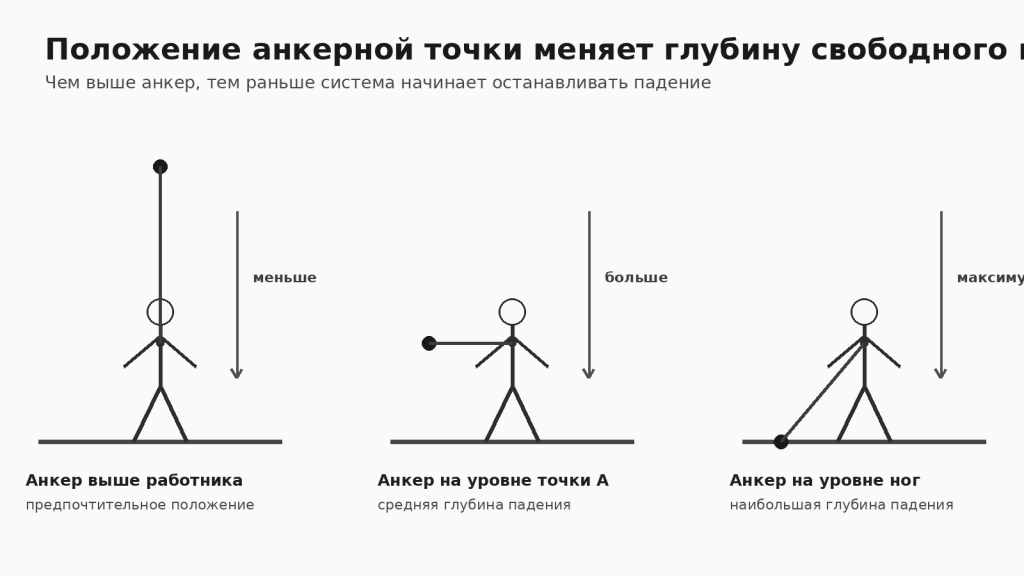

Анкер выше точки присоединения к привязи

Это предпочтительное положение. В приложении № 8 к Правилам указано, что при расположении анкерного устройства над головой работника фактор падения равен нулю. Соединительная подсистема начинает воспринимать нагрузку раньше, а свободное падение уменьшается.

Анкер примерно на уровне точки А

До начала остановки работник успевает пройти большее расстояние. Для той же соединительной подсистемы требуемое пространство увеличивается.

Анкер на уровне ног

При такой конфигурации глубина свободного падения становится значительно больше. На малой высоте обычный строп с амортизатором может не успеть безопасно остановить падение до столкновения с нижней поверхностью.

Поэтому при работах на строительных лесах и подмостях, а также на объектах с небольшим перепадом высот нужно особенно внимательно выбирать соединительно-амортизирующую подсистему.

Что такое фактор падения

В приложении № 8 к Правилам фактор падения определяется как отношение высоты падения работника до начала остановки или торможения к суммарной длине соединительной подсистемы:

FF = h / L

Чем больше расстояние свободного падения при той же длине соединительной подсистемы, тем тяжелее условия для системы. Поэтому одна из основных задач при проектировании — по возможности располагать анкер выше и сокращать глубину свободного падения.

Фактор падения и запас высоты — не одно и то же. Фактор характеризует условия падения, а запас высоты отвечает на другой вопрос: останется ли после срабатывания системы достаточно пространства до препятствия.

Нужно ли учитывать маятниковое падение

Да. Если анкерная точка находится в стороне от работника, падение может происходить не только вниз, но и по дуге. Правила отдельно требуют учитывать фактор маятника: свободное пространство должно быть достаточным по всей возможной траектории падения, а не только вертикально под рабочим местом.

Кроме того, при маятниковом движении строп или канат может перемещаться по кромке конструкции. Это создаёт дополнительный риск повреждения СИЗ.

Как учитывать гибкую анкерную линию

При остановке падения гибкая горизонтальная анкерная линия может прогибаться. Поэтому расчёт только по длине стропа и амортизатора будет неполным.

Величина прогиба зависит от конструкции линии, длины пролётов, числа пользователей, места падения и других параметров. Её нельзя определять «на глаз». Используют данные производителя, проектный расчёт или документацию конкретной установленной системы.

Подробнее о типах линий — в статье «Анкерные линии — гибкие и жёсткие, вертикальные и горизонтальные». Каталог стационарных анкерных систем находится в разделе «Анкерные устройства».

Что делать, если запаса высоты недостаточно

Если расчёт показывает, что работник может столкнуться с нижней поверхностью, нельзя просто уменьшить принятое расчётное значение. Необходимо изменить систему.

Приложение № 8 к Правилам прямо указывает: если запаса высоты при использовании стропа с амортизатором недостаточно, в составе страховочной системы должны применяться средства защиты ползункового типа на жёсткой анкерной линии или средства защиты от падения втягивающего типа.

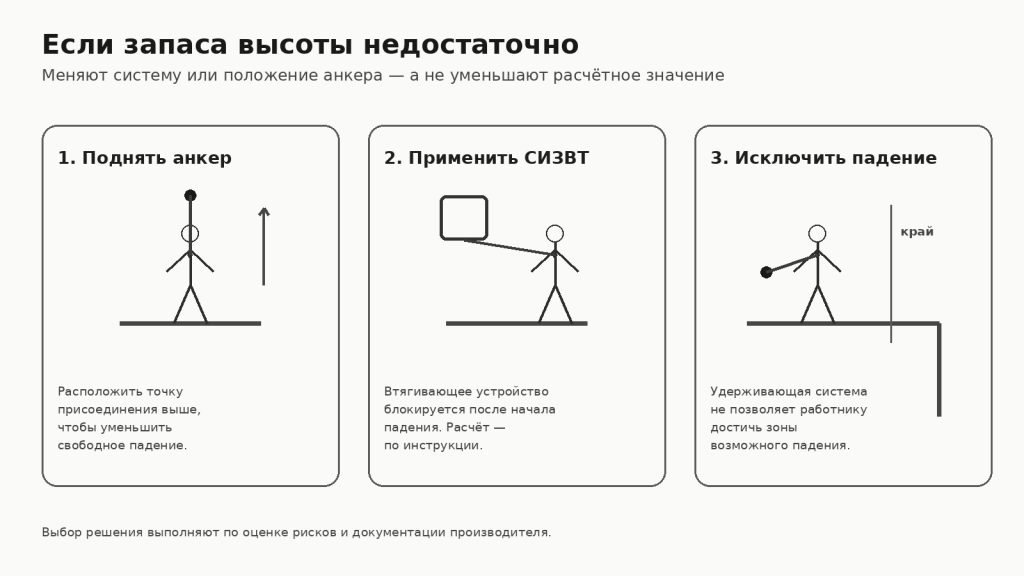

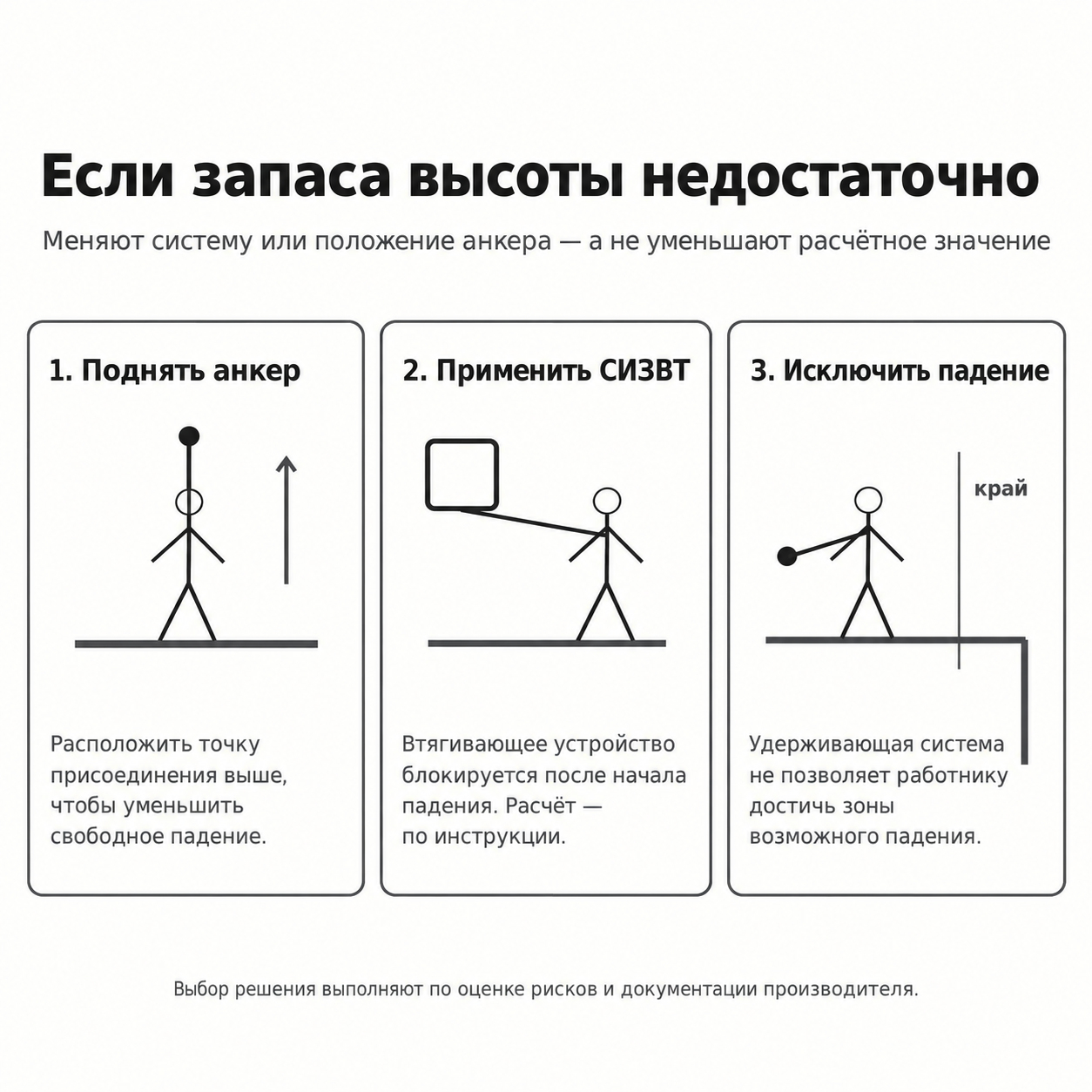

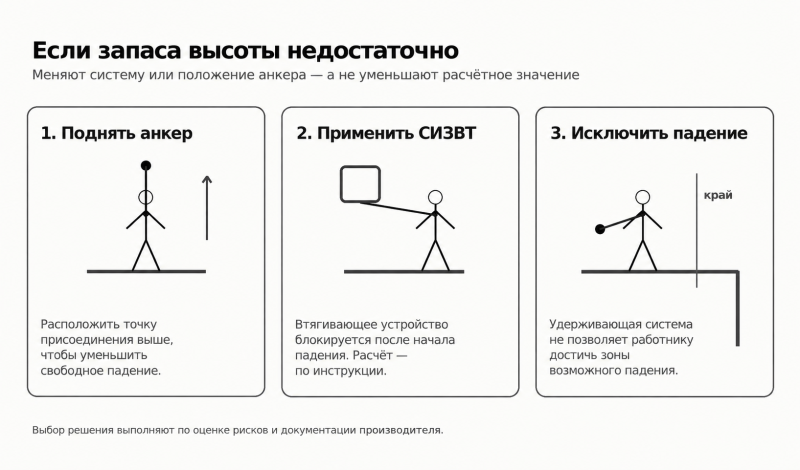

На практике возможны следующие решения:

1. Перенести анкер выше. Это уменьшает расстояние свободного падения.
2. Сократить длину соединительной подсистемы, если это допускает производитель и условия работы.
3. Применить СИЗ втягивающего типа. Такие устройства постоянно выбирают слабину и обычно начинают торможение раньше, чем длинный строп. Расчёт выполняют по инструкции конкретной модели.
4. Применить ползунковое средство защиты на жёсткой анкерной линии, если такая система соответствует характеру работ.
5. По возможности исключить само падение — организовать удерживающую систему, которая физически не позволяет работнику достичь зоны перепада высот.

СИЗ втягивающего типа представлены в разделе «СИЗ втягивающего типа». Подробный разбор низких рабочих отметок — в статье «Обеспечение безопасности при работе на малой высоте».

Как рассчитывать СИЗ втягивающего типа

Для СИЗ втягивающего типа нельзя автоматически применять формулу, используемую для двухметрового стропа с амортизатором. Необходимое свободное пространство определяют по инструкции конкретного устройства.

Производитель может требовать учитывать:

• расстояние до блокировки;
• тормозной путь;
• раскрытие встроенного амортизатора;
• положение устройства относительно пользователя;
• работу за кромкой, если она допускается;
• отклонение работника от вертикали под устройством;
• другие ограничения конкретной модели.

Поэтому выбор СИЗВТ должен выполняться не только по длине троса или ленты, но и по условиям применения.

Типичные ошибки при расчёте

• Считать только высоту площадки над землёй. Препятствием может быть перекрытие, балка, оборудование, площадка или другая конструкция.
• Не учитывать раскрытие амортизатора. При остановке падения амортизатор специально удлиняется, поглощая энергию.
• Брать раскрытие амортизатора из чужой инструкции. Используются данные конкретного изделия.
• Не учитывать рост работника. Правила прямо включают его в расчёт.
• Игнорировать положение анкера. Один и тот же строп при анкере сверху и на уровне ног даёт совершенно разные условия падения.
• Не учитывать прогиб гибкой анкерной линии. Он увеличивает общее перемещение системы.
• Не учитывать маятниковую траекторию. Свободное пространство должно быть достаточным по всей траектории.
• Использовать одну универсальную цифру для всех систем. Итоговые значения зависят от конкретных СИЗ и их документации.

Короткий алгоритм проверки рабочего места

1. Определить ближайшую нижележащую поверхность и другие препятствия на возможной траектории падения.
2. Определить положение анкерного устройства относительно точки А страховочной привязи.
3. Установить фактическую максимальную длину соединительной подсистемы.
4. Взять из инструкции максимальное раскрытие амортизатора либо готовое значение минимального свободного пространства.
5. Учесть рост работника.
6. Учесть требуемое остаточное свободное пространство после остановки падения.
7. Добавить прогиб анкерной линии и другие возможные перемещения системы.
8. Проверить маятниковую траекторию.
9. Сравнить требуемое пространство с фактически доступным.
10. Если пространства недостаточно — изменить систему.

Такой расчёт должен быть частью общей оценки рисков и выбора системы обеспечения безопасности. Полезно также сверить решение с материалом «Системы обеспечения безопасности при работах на высоте» и учитывать его при разработке ППР на высоте.

Частые вопросы

Какой запас высоты нужен для стропа с амортизатором?

Единого значения нет. Необходимое пространство зависит от длины стропа и соединителей, раскрытия амортизатора, роста работника, положения анкера и дополнительных перемещений системы. Исходные значения берут из эксплуатационной документации конкретных СИЗ.

Можно ли работать со стропом длиной 2 м на высоте 4 м?

Самой высоты площадки недостаточно для ответа. Сначала нужно определить фактическое свободное пространство до нижней поверхности и рассчитать требуемый запас для конкретного стропа и положения анкера. Во многих конфигурациях двухметровый строп с амортизатором на малой высоте не обеспечивает достаточного пространства для остановки падения.

Что применять, если высоты для стропа недостаточно?

Приложение № 8 к приказу № 782н предусматривает применение средств защиты ползункового типа на жёсткой анкерной линии или СИЗ втягивающего типа. Кроме того, следует проверить возможность переноса анкера выше или организации удерживающей системы, исключающей падение.

Нужно ли учитывать прогиб горизонтальной анкерной линии?

Да. Если линия деформируется при остановке падения, это увеличивает общее перемещение страховочной системы. Значение прогиба берут из документации производителя или проектного расчёта.

Можно ли рассчитать запас высоты без инструкции производителя?

Корректный окончательный расчёт — нет. Именно изготовитель указывает общую длину системы, максимальное раскрытие амортизатора, допустимые схемы применения и другие параметры, необходимые для расчёта.

Вывод

Запас высоты показывает, успеет ли страховочная система остановить падение до столкновения работника с нижней поверхностью или препятствием.

Для стропа с амортизатором в соответствии с приложением № 8 к Правилам учитывают суммарную длину стропа и соединительных элементов, максимальную длину сработавшего амортизатора, рост работника и остаточное свободное пространство. Дополнительно должны быть учтены перемещения других компонентов системы и маятниковая траектория.

Если свободного пространства недостаточно, необходимо менять схему защиты: поднимать анкерную точку, применять подходящее СИЗ втягивающего типа, ползунковое устройство на жёсткой анкерной линии либо, где это возможно, полностью исключать падение с помощью удерживающей системы.
