Анкерные линии Delta Plus в Санкт-Петербурге

Риски на рабочем месте:

Падение с высоты.

Решение:

Использование стационарных горизонтальных анкерных линий Vertic Altiligne и Batiligne.

Стационарные анкерные линии являются средством индивидуальной защиты от падения с высоты и компонентом страховочной системы. Горизонтальные анкерные линии для кровельных работ должны соответствовать требованиям ТР ТС 019/2011 и одному или обоим стандартам — ГОСТ EN 795 и/или ГОСТ EN/TS 16415.

На плоской кровле риск падения возникает при нахождении работника на расстоянии менее 2-х метров от неогражденного перепада по высоте (или если высота ограждения менее 1,1 метра). На скатной кровле с углом наклона менее 30 градусов риск падения существует на всей площади кровли, так как работник может соскользнуть. Риск соскальзывания повышается в зимнее время при оледенении кровли, при выполнении работ по очистке снега. Одним из распространенных решений по защите работников является использование анкерных линии, которые на постоянной основе устанавливаются на кровле. Анкерная линия устанавливается на анкерные столбы (посты), на которых смонтированы промежуточные и концевые анкерные точки.

В зависимости от материала основания, анкерные столбы могут быть установлены к сендвич-панелям, профлисту, бетонному основанию кровли. При этом столбы могут быть установлены как с креплением сверху кровли, например, на саморезы или иные крепежные элементы, так и с использованием ответных пластин, которые обжимают балки или фермы в подкровельном пространстве.

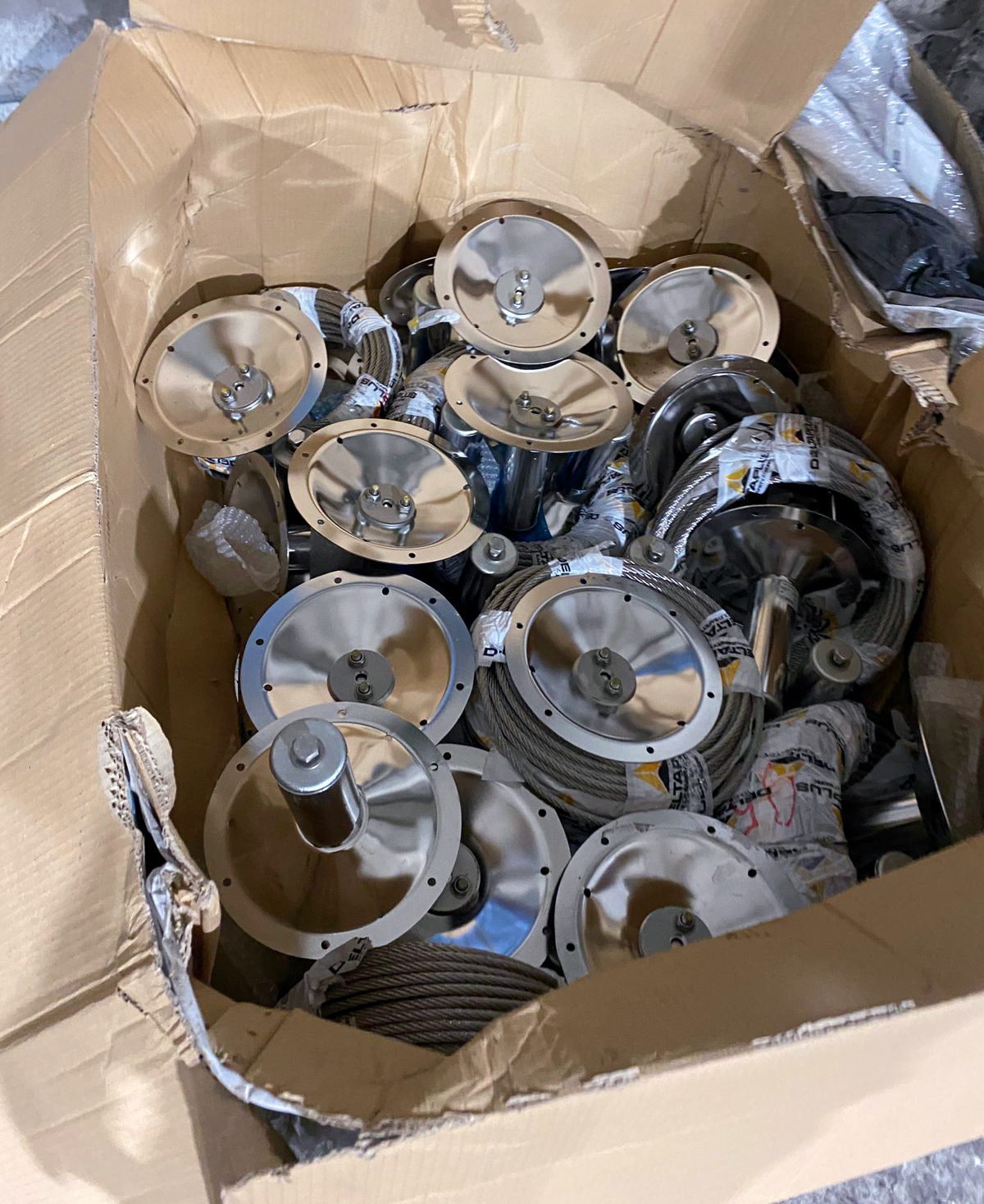

Анкерные столбы AFX-BM и AFX-PVC Vertic

В данном проекте применялись анкерные столбы Vertic для кровли из бетоных плит и для мембранной кровли.

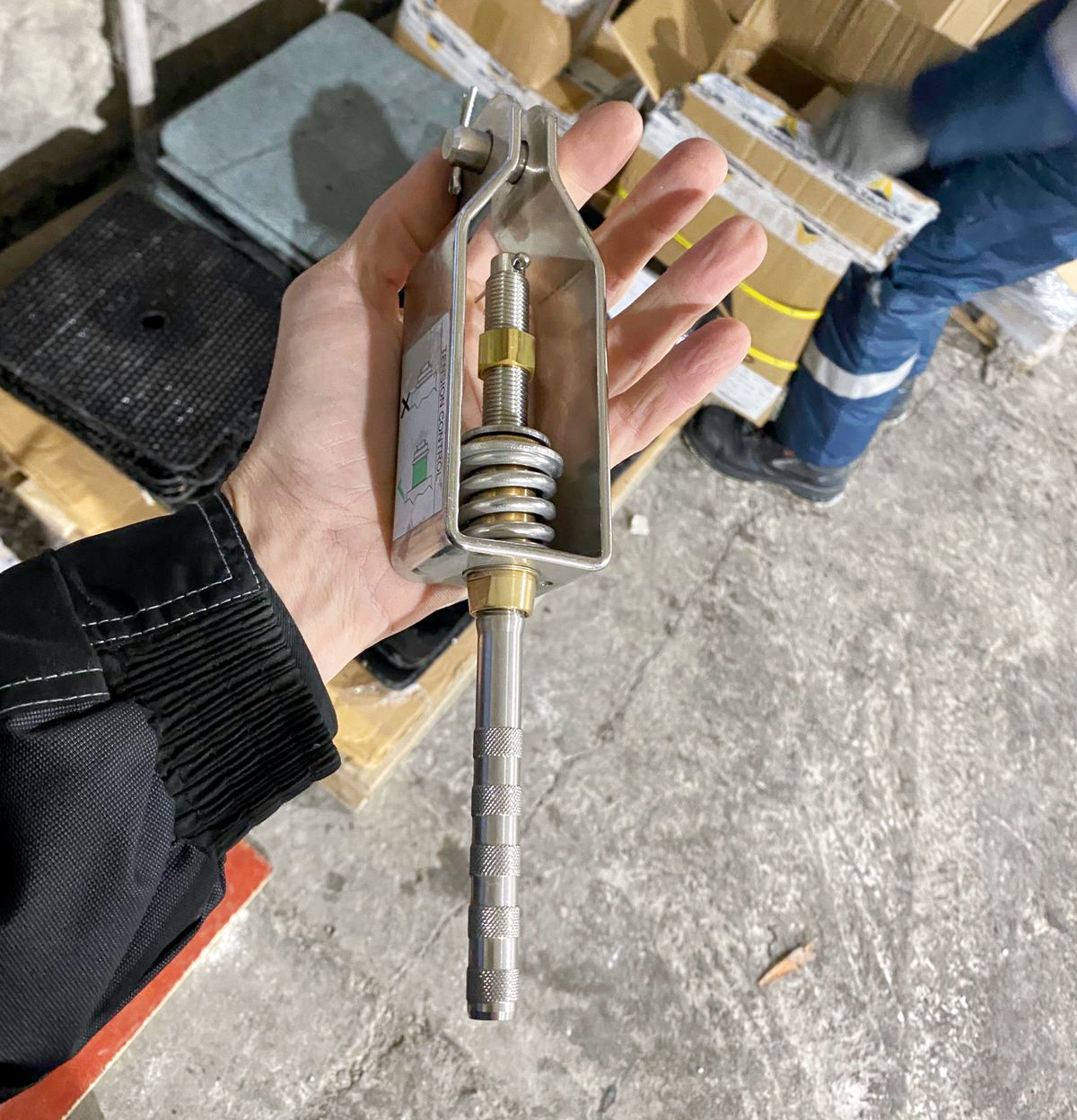

Анкерные столбы AFX-BM и AFX-PVC предназначены для установки на кровли с битумной гидроизоляцией или на мембранную кровлю. В конструкции столба предусмотрен верхний элемент, который деформируется при падении работника. Это снижает нагрузку на кровлю и позволяет заменить только деформированный элемент, а не весь анкерный столб.

Анкерные столбы AFX-BM и AFX-PVC устанавливаются на кровлю без использования ответных пластин, которые используются в традиционных решениях. Такое решение существенно упрощает монтаж, так как все работы выполняются с кровли, и работникам нет необходимости подниматься на чердак или подкровельное пространство. Кроме того, такое решение снижает вероятность протечек, так как используется меньше отверстий для крепления.

Процесс установки анкерных столбов AFX-BM и AFX-PVC Vertic

Вся установка производится с верхнего уровня кровли. При установке анкерных столбов Vertic на наклонной кровле следует применять соответствующие СИЗ для организации страховочной системы на время монтажа. Процесс установки для мембранной и битумной кровле немного отличается, мы покажем только общие этапы:

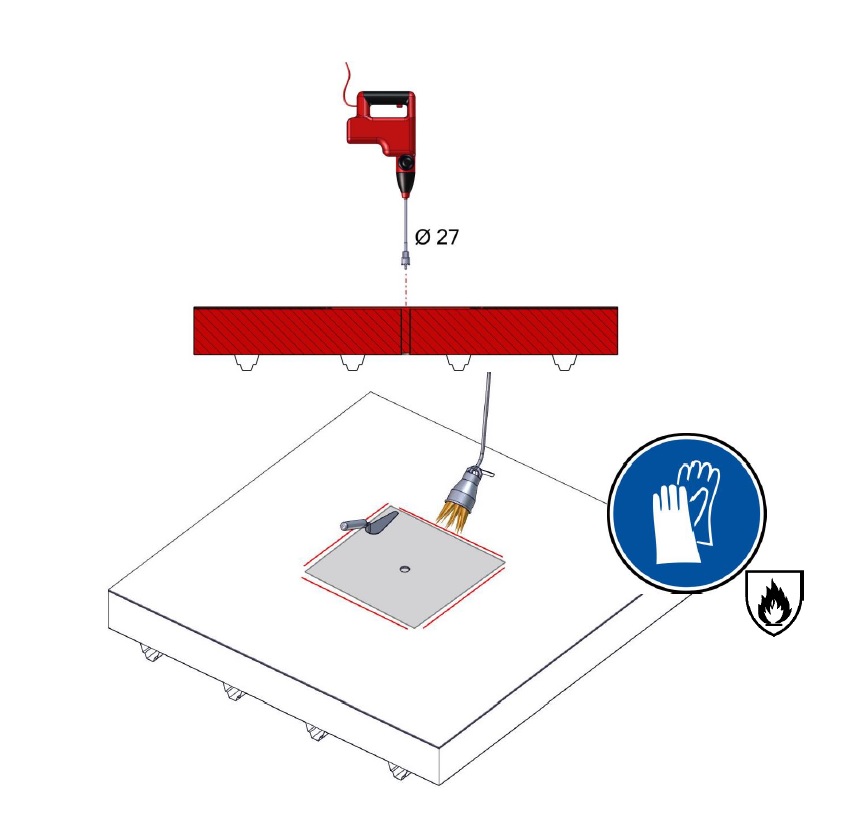

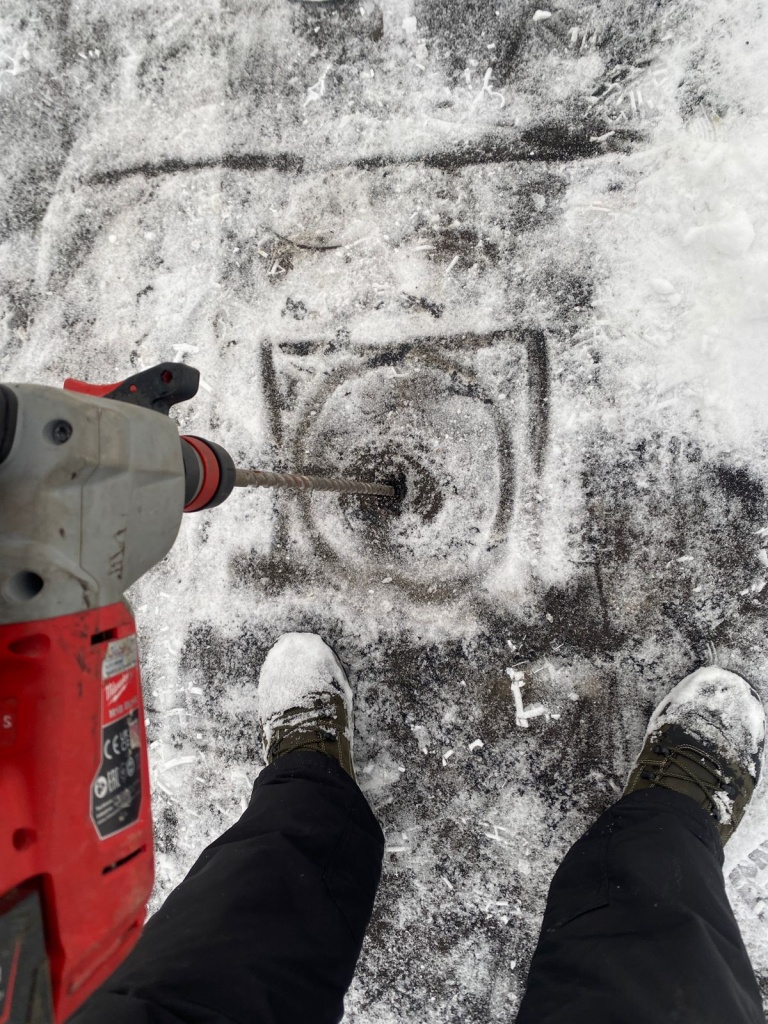

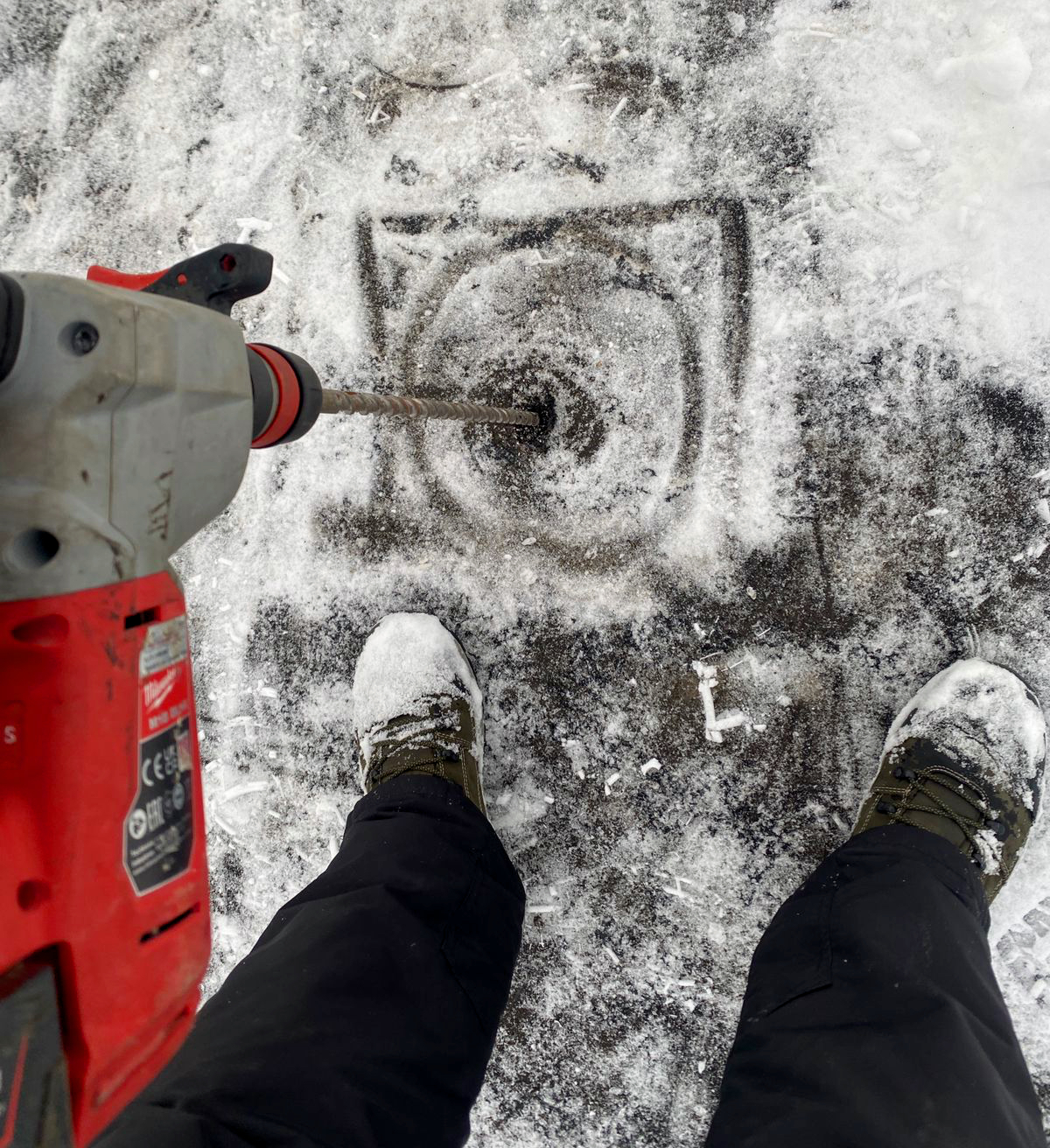

Сверление отверстия в материале основания

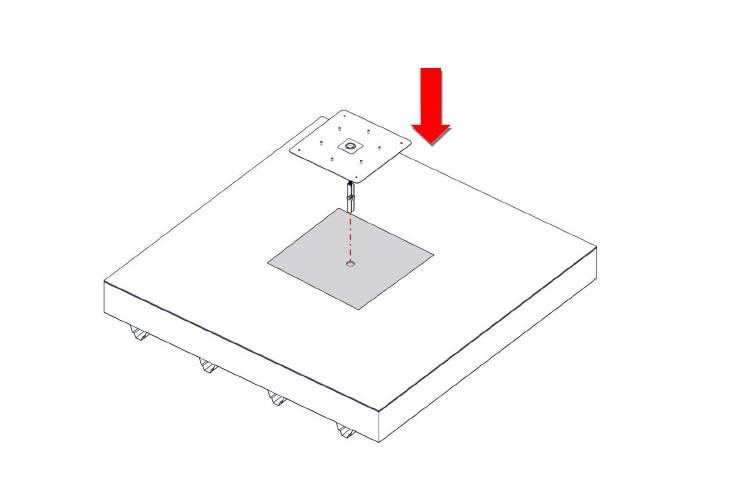

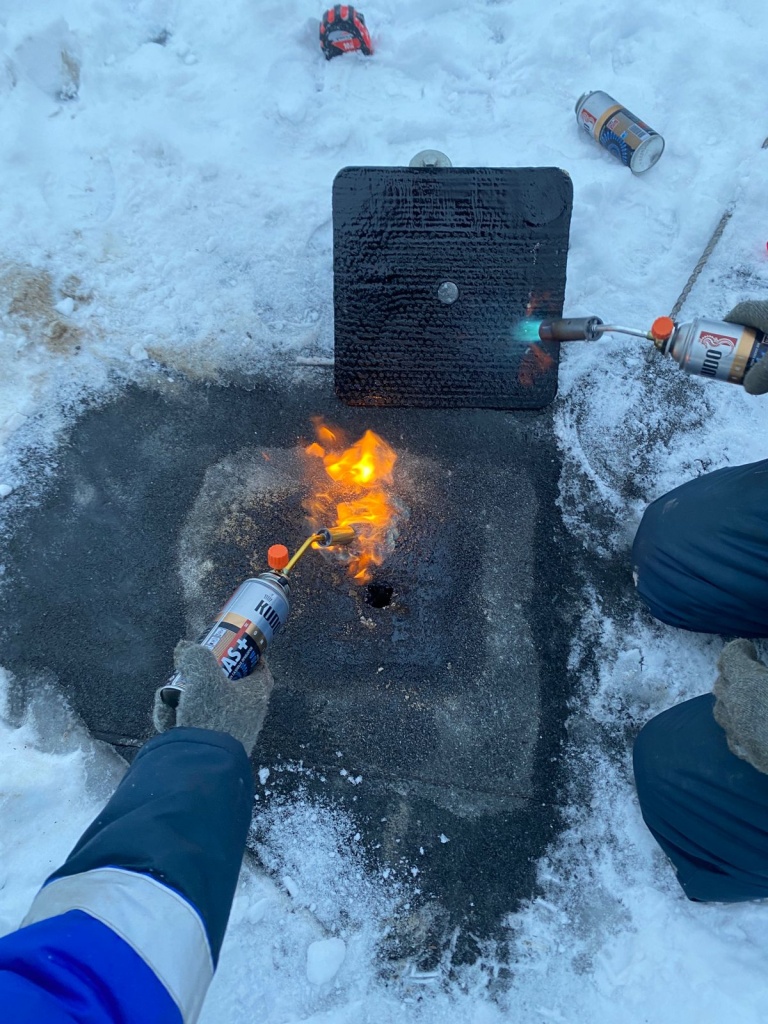

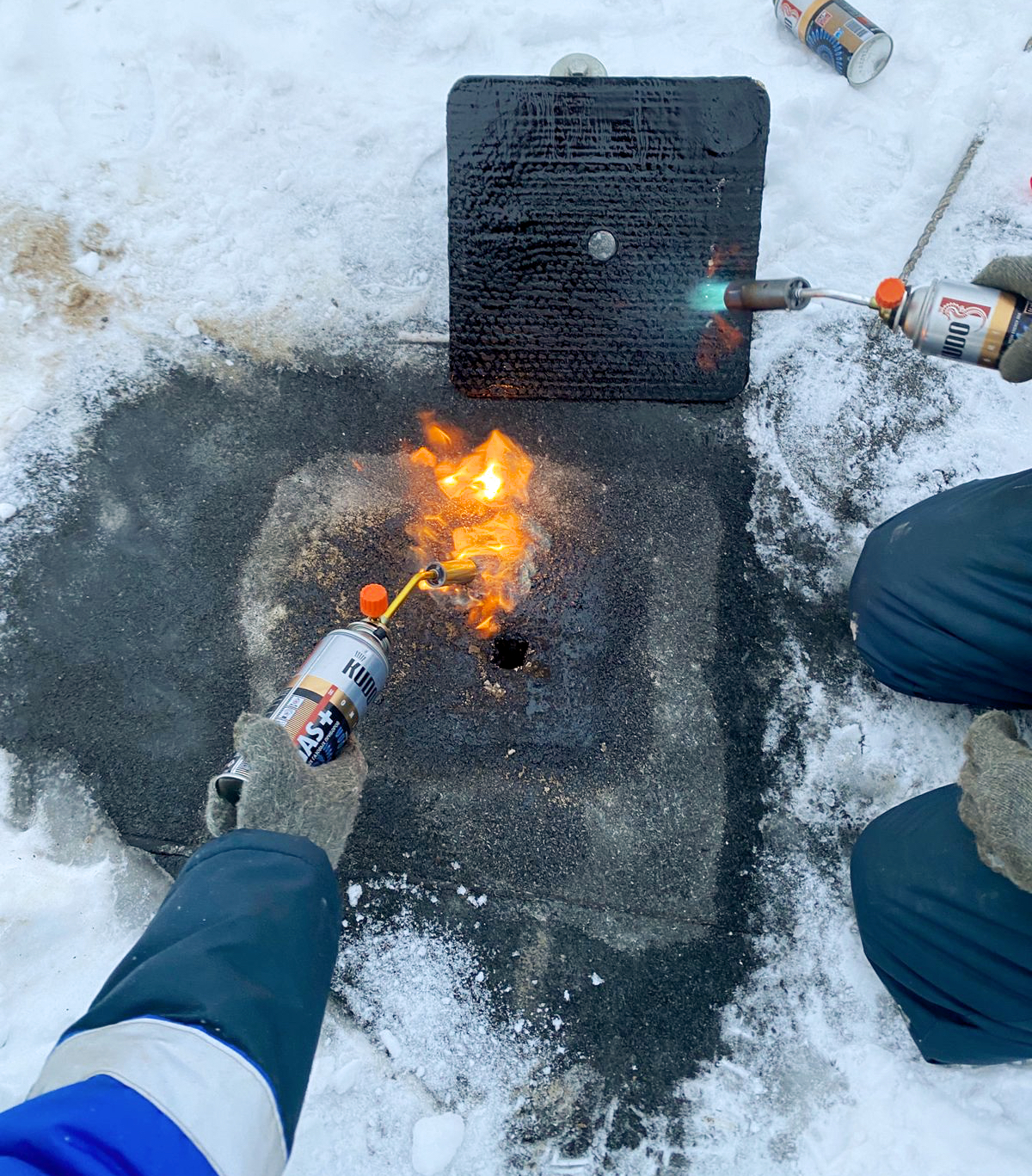

Прогрев битумного основания и герметизация

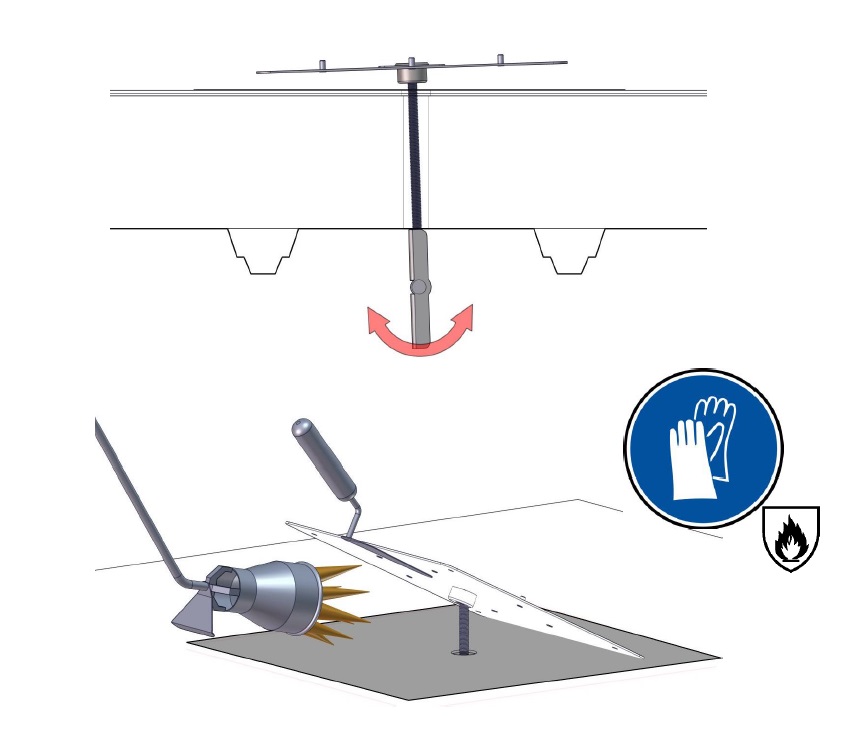

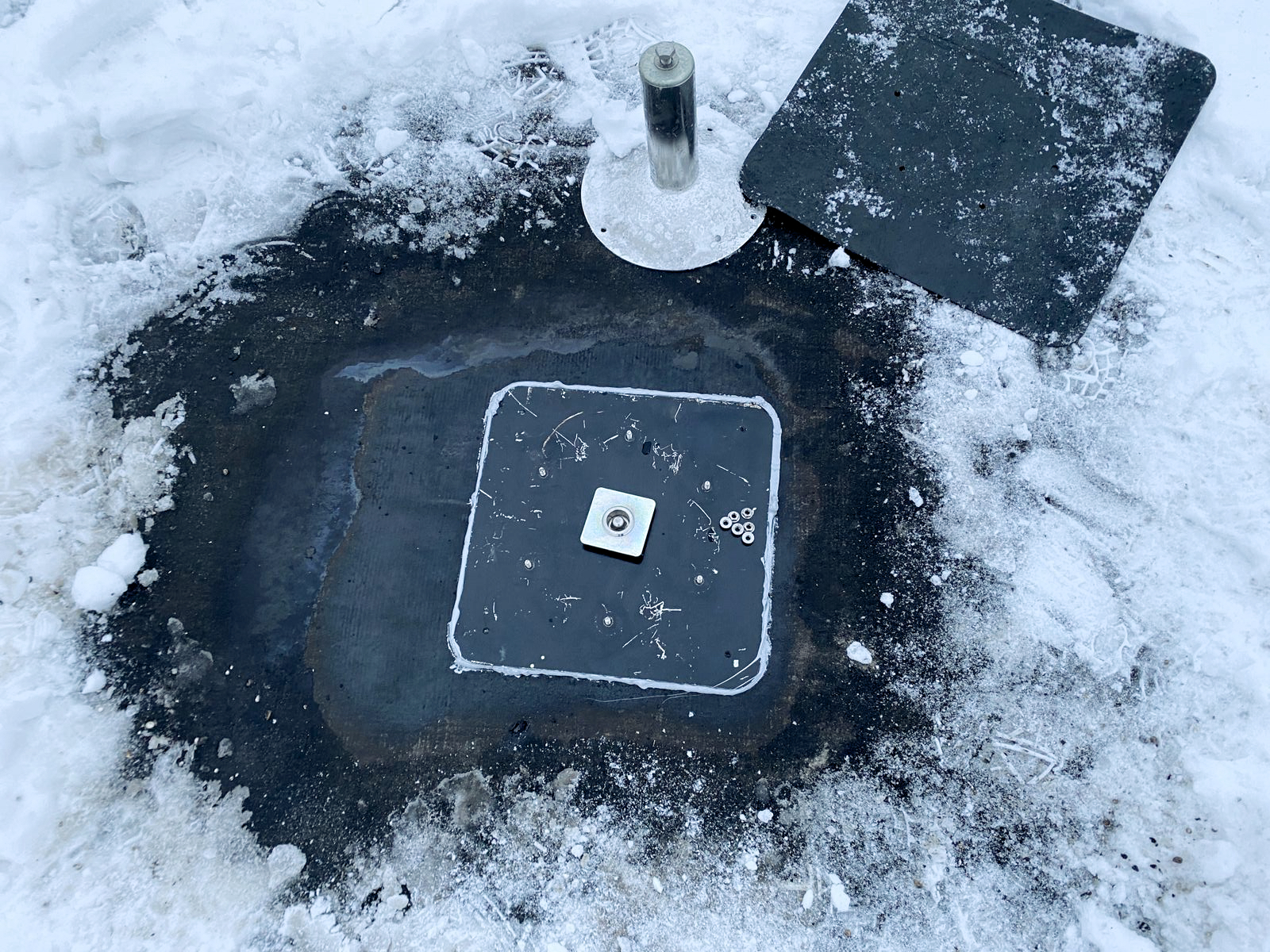

Установка фиксирующих элементов

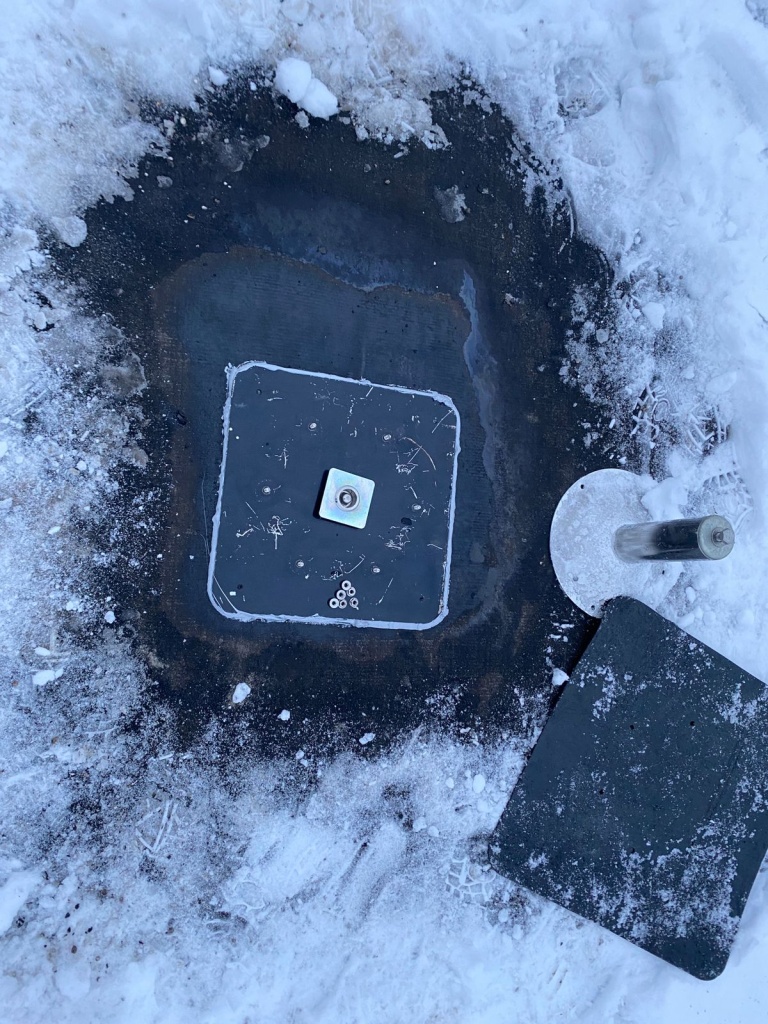

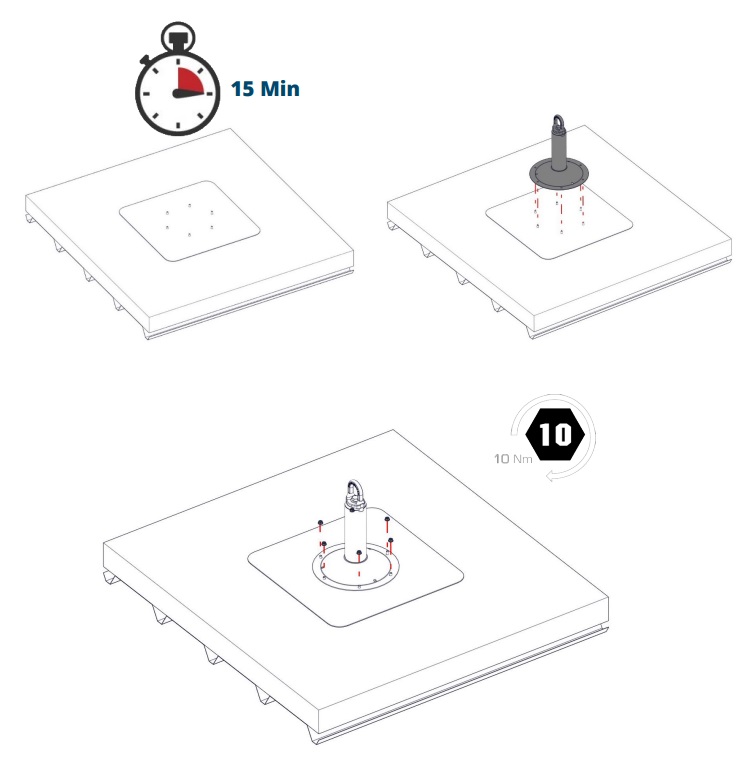

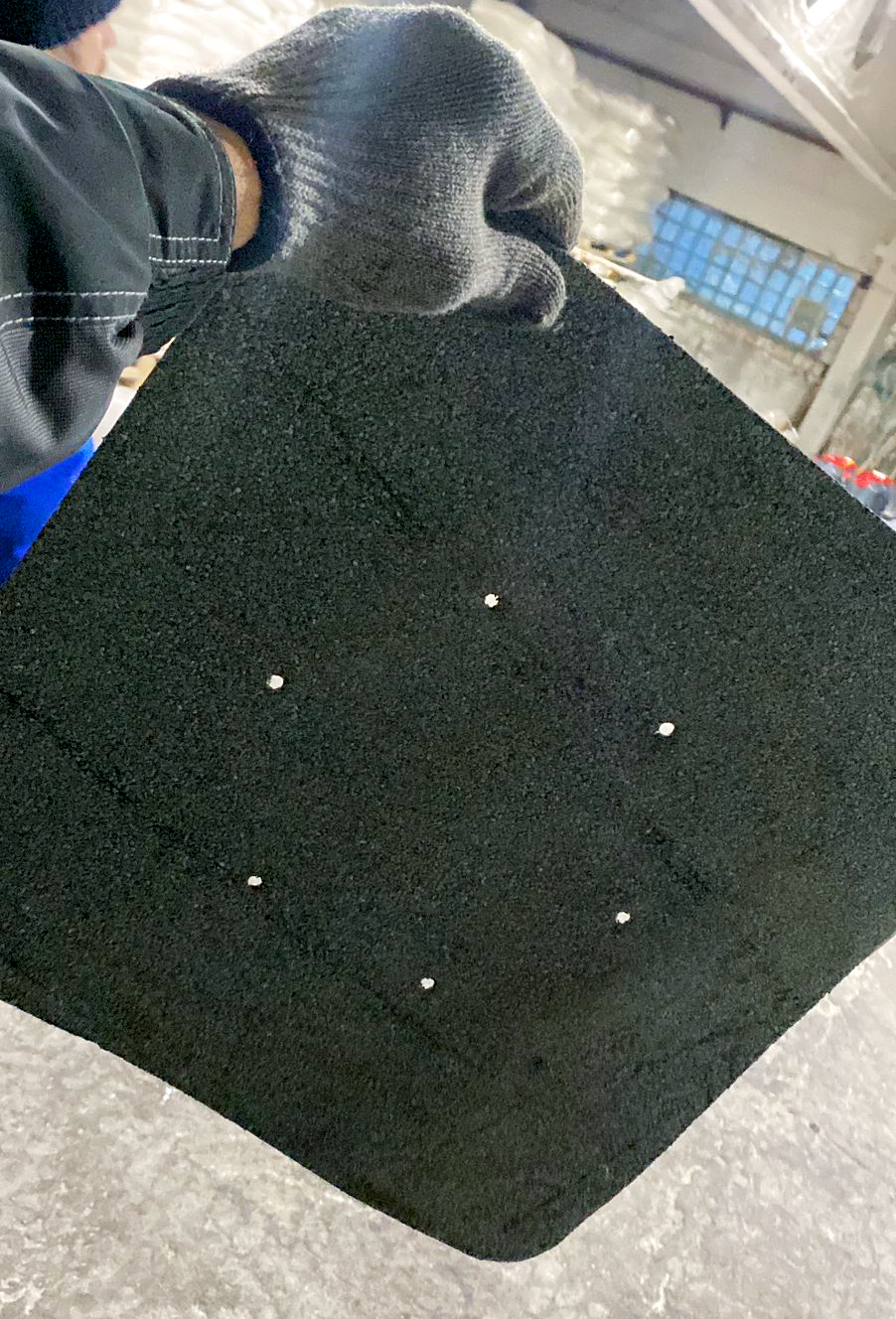

Установка анкерного столбика на опорную пластину

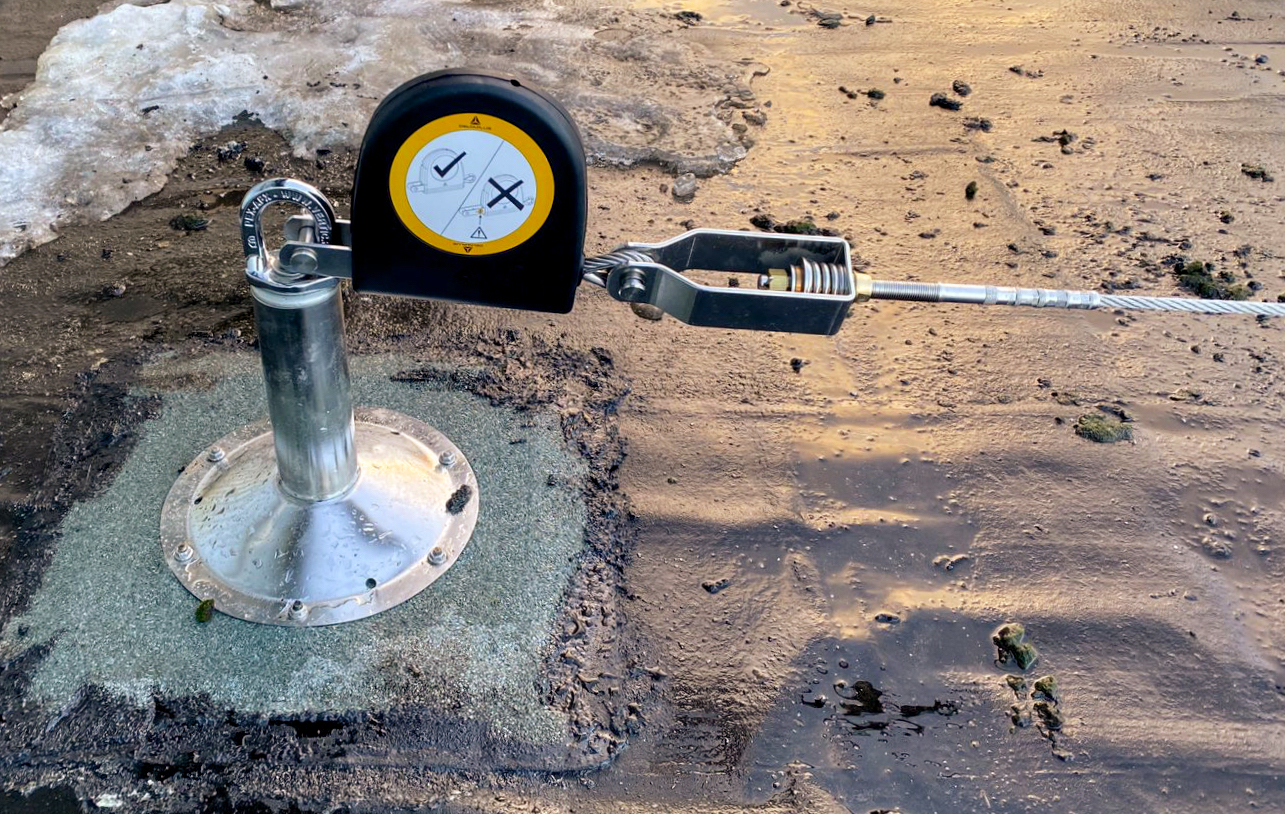

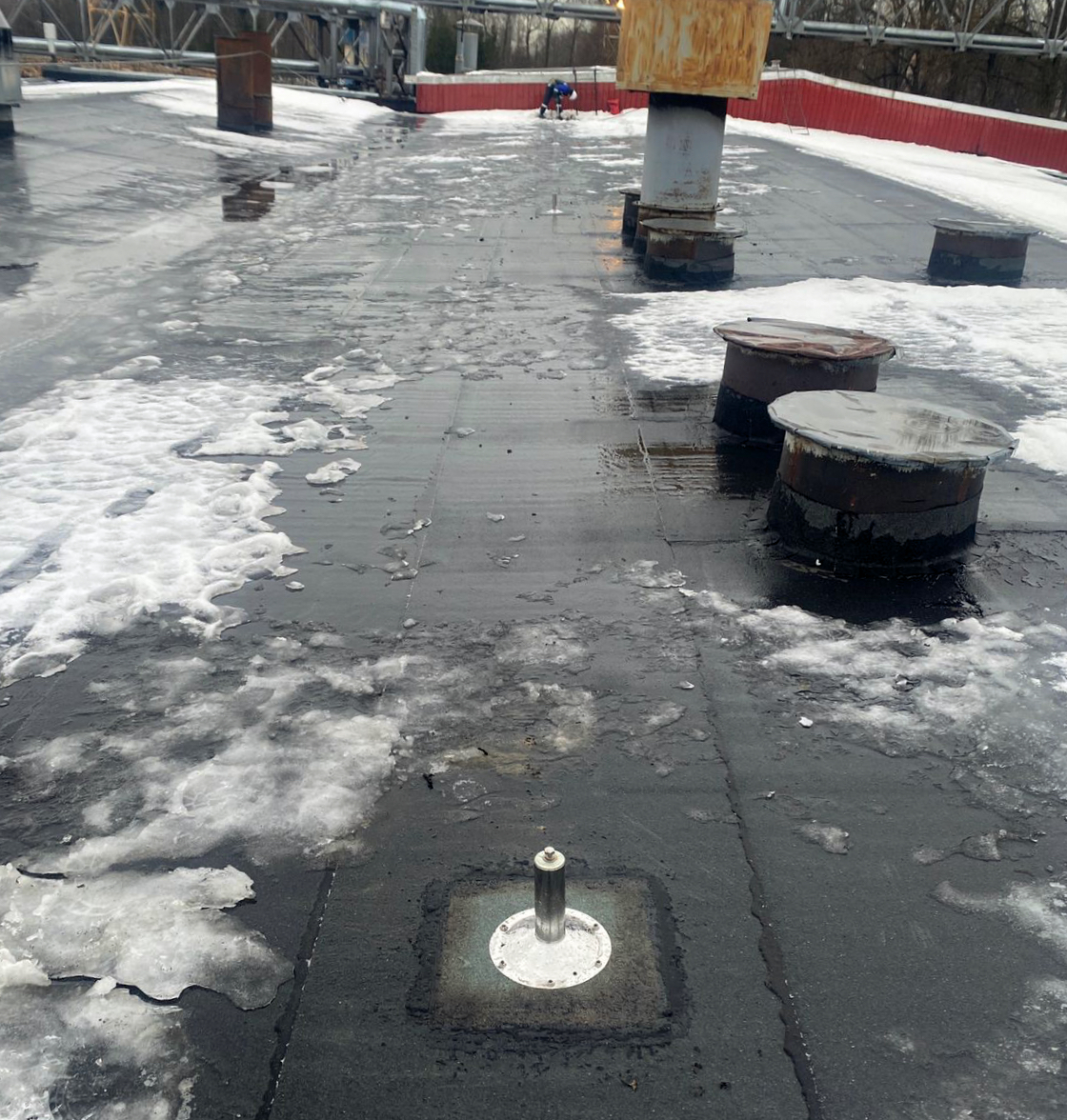

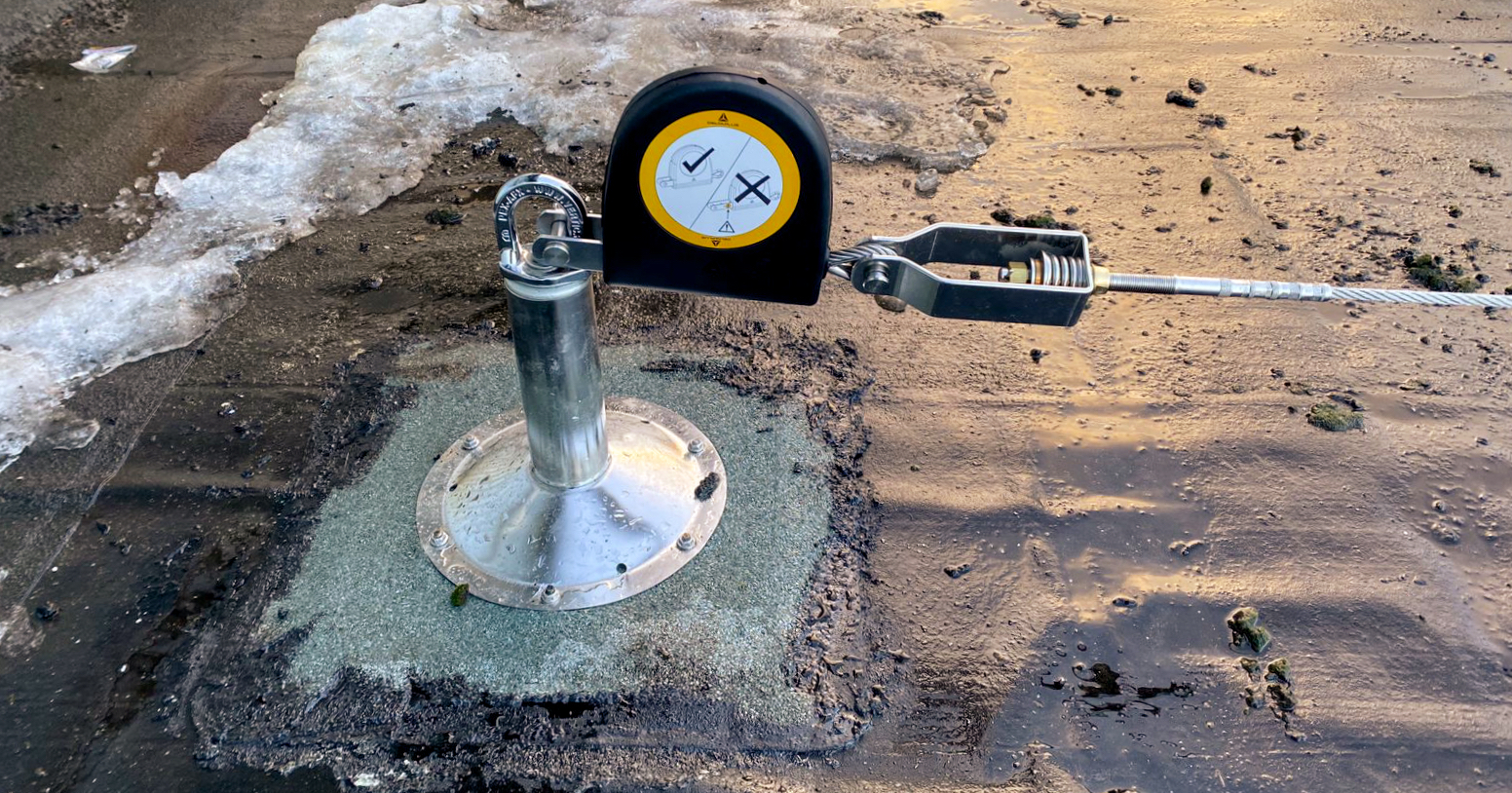

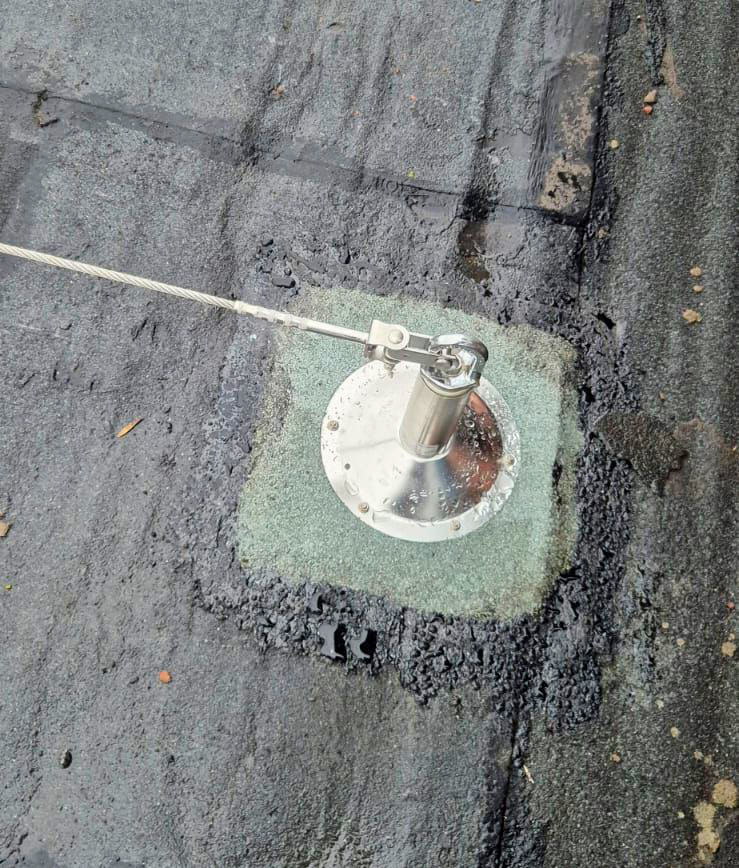

Готовый к использованию анкерный столб Vertic

Анкерные линии Vertic Altifix и вспомогательные анкерные столбы линейки BM предназначены для установки на всех крышах, герметизированных мембранами или битумным покрытием. Основой для гидроизоляционного комплекса может быть стальной лист с минимальной толщиной 0,75 мм или бетон (толщина, совместимая с анкером, выдерживающим усилие вырыва 1000 даН).
