«РОССИЯ» на плотине Саяно-Шушенской ГЭС: самое большое граффити в мире!

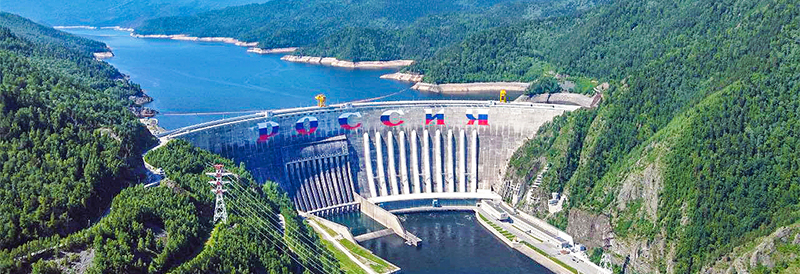

Иногда очень приятно поработать не только в офисе, но и «в полях», руками. В июне 2020 года компания АльпИндустрия-ПРО была привлечена к выполнению работ по нанесению самого большого граффити в мире — надписи «РОССИЯ» на плотине Саяно-Шушенской ГЭС. 570 метров в длину и 52 метра в высоту! Надпись наносили художники из Фонда поддержки и развития современного искусства.

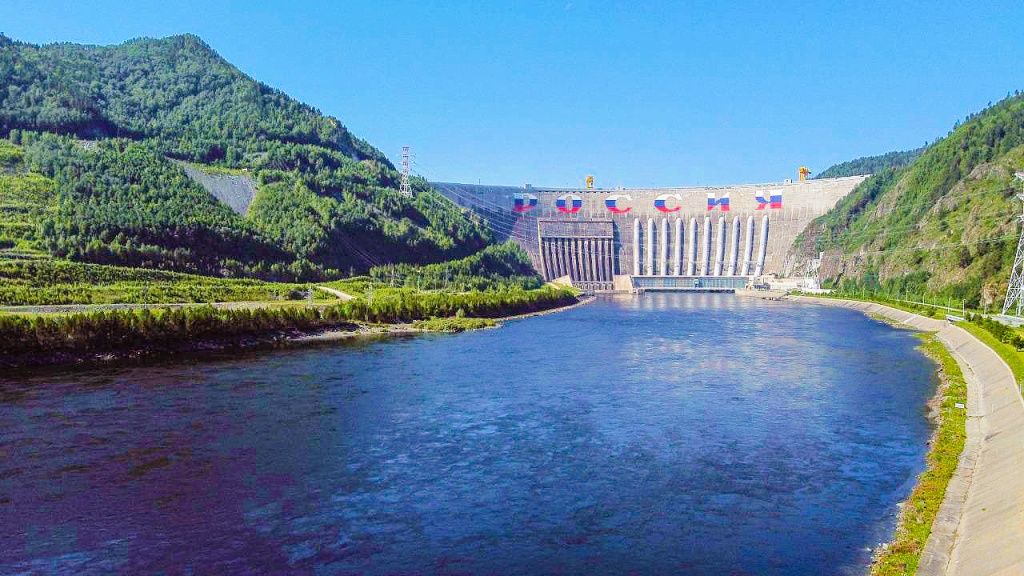

Саяно-Шушенская гидроэлектростанция имени П.С. Непорожнего — крупнейшая по установленной мощности электростанция России. Расположена она на реке Енисее на границе между Красноярским краем и Хакасией у поселка Черемушки, недалеко от Саяногорска. Саяно-Шушенская ГЭС является верхней ступенью Енисейского каскада ГЭС. Уникальная арочно-гравитационная плотина станции высотой 242 м — самая высокая плотина России и одна из высочайших плотин мира. Название станции происходит от названий Саянских гор и расположенного неподалеку от станции села Шушенское, широко известного в СССР как место ссылки В.И. Ленина.

Основная задача специалистов АльпИндустрии-ПРО состояла в обеспечении безопасности всех участников проекта при выполнении работ на высоте, т.е., собственно, то, что мы умеем делать лучше всех ;) Плотина Саяно-Шушенской ГЭС является грандиозным сооружением высотой 242 метра. Поэтому к обычным опасностям работы на высоте добавлялся и психологический дискомфорт, так как спуск с такой высоты является большим стрессом для многих, даже хорошо подготовленных работников.

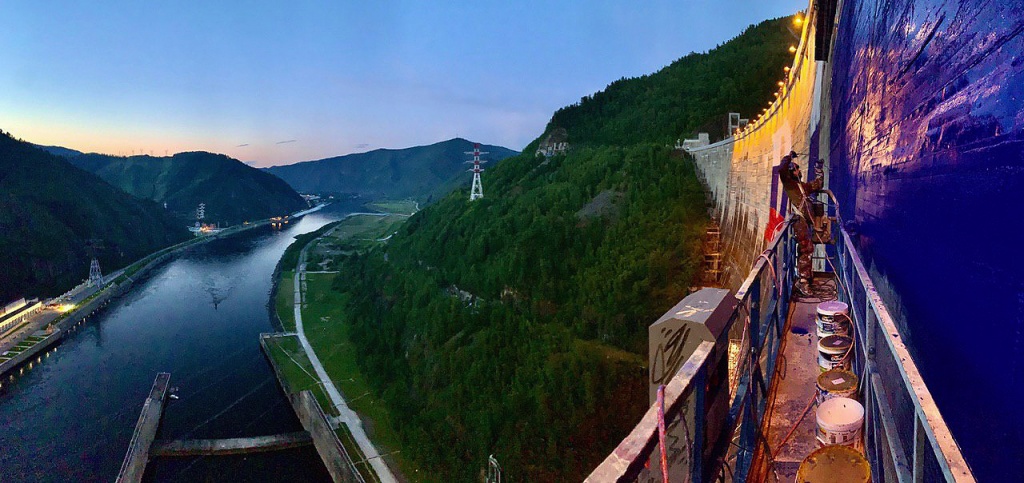

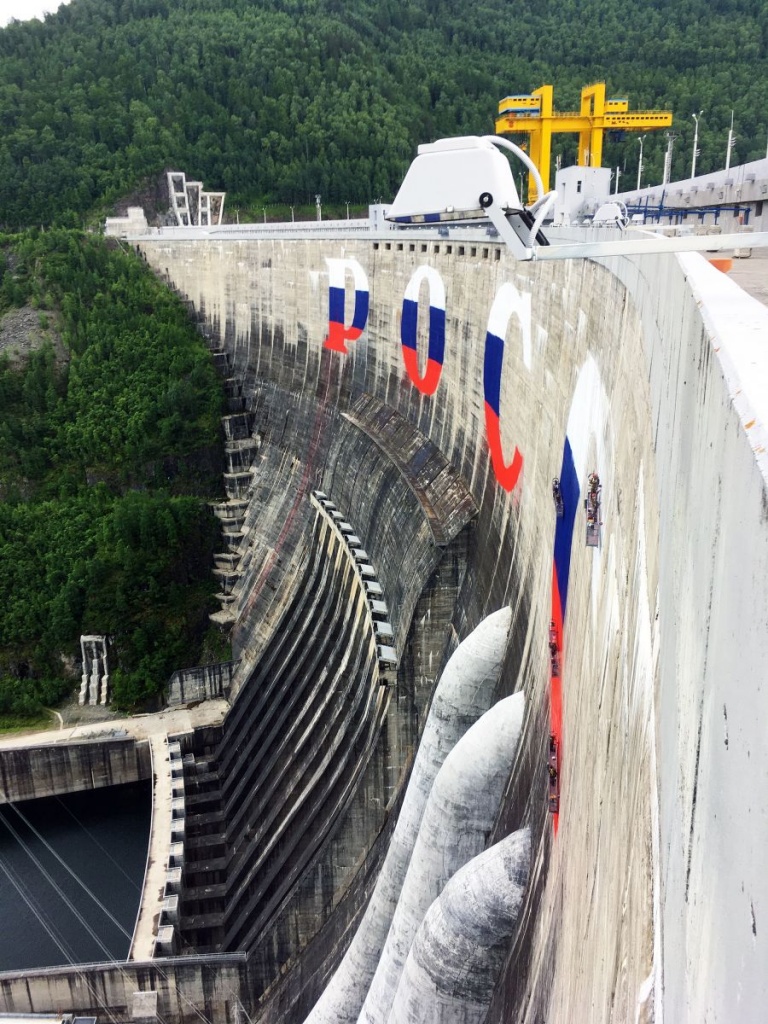

Найдите на фото люльки с работниками и представьте себе масштабы!

Все работы проводились с использованием фасадных подъемников (люлек). Выполнение работ с применением систем канатного доступа не рассматривалось из-за огромного объема работ. Отличительной особенностью являлся монтаж люлек не с земли, как это обычно делают, а с верхней зоны производства работ. Для вывешивания люлек привлекался кран.

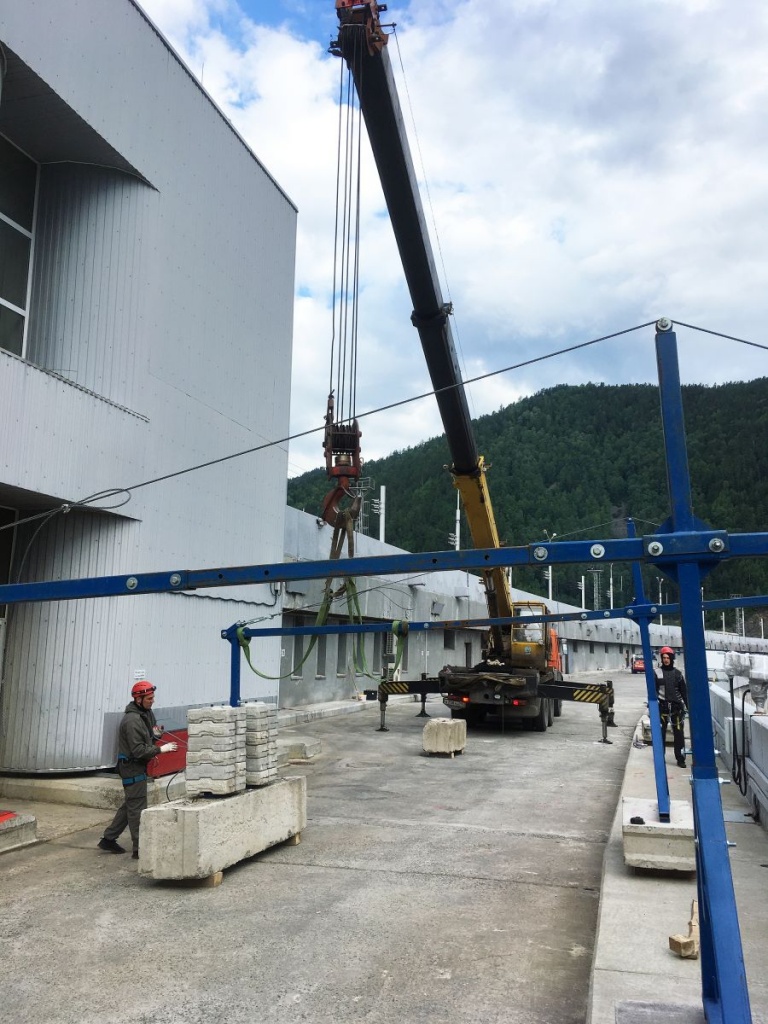

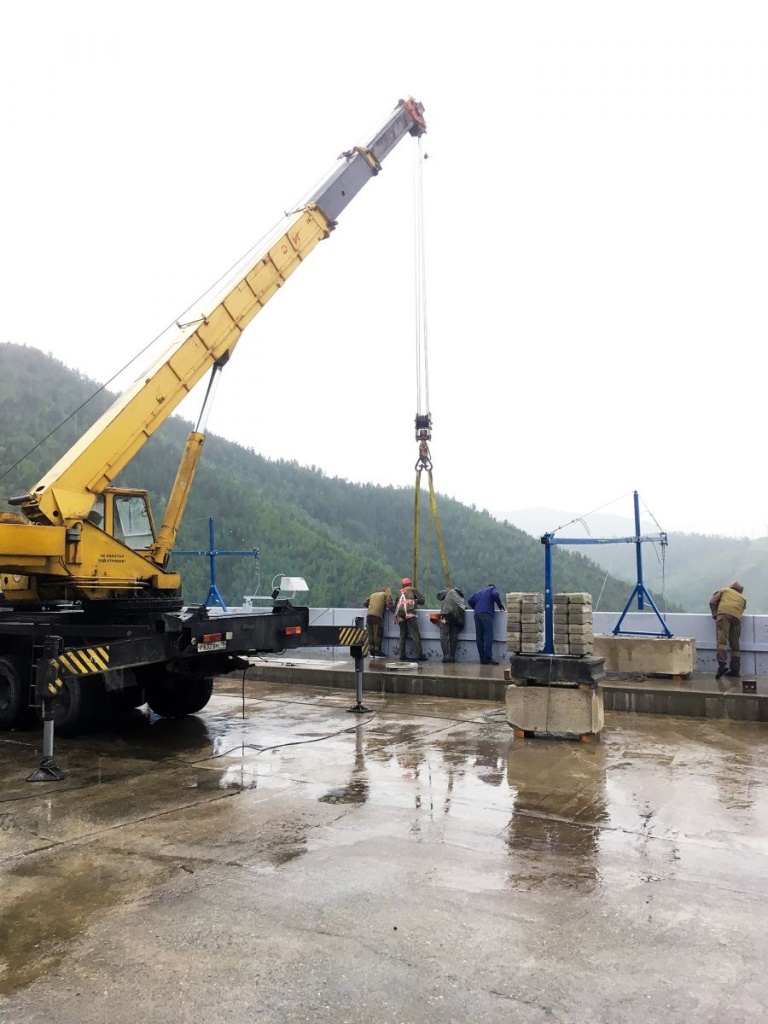

Работы по вывешиванию люльки.

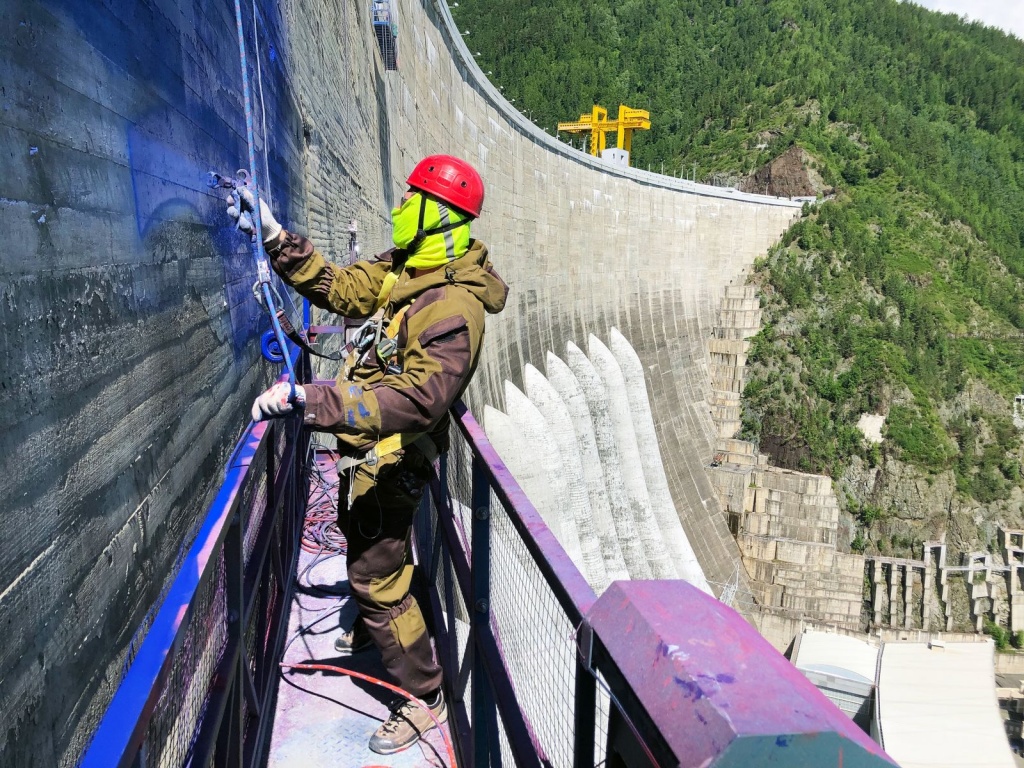

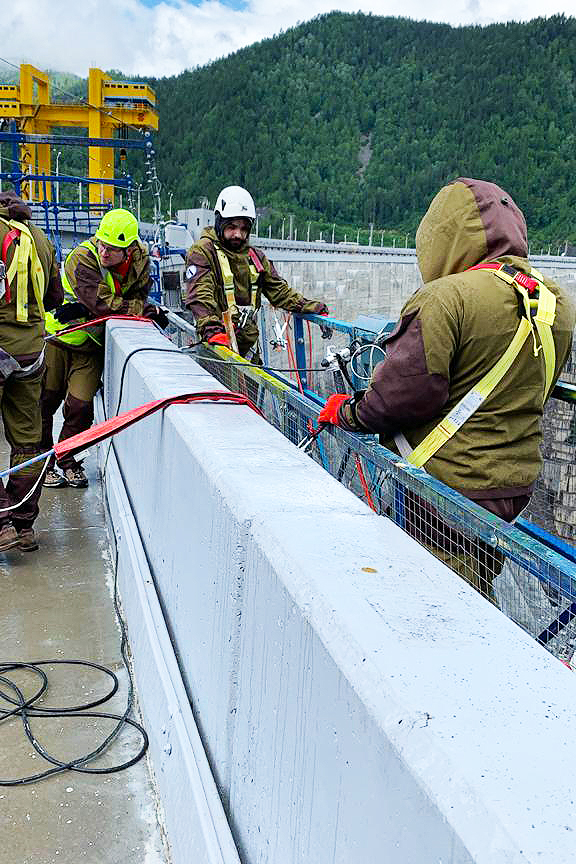

В соответствии с Правилами по охране труда при работе на высоте, безопасность работников при работе на высоте в подвесных люльках в дополнение к общим требованиям, предъявляемым к работе на лесах, должна обеспечиваться использованием страховочной системы безопасности. Наши сотрудники организовали использование страховочных систем, которые состояли из гибких анкерных линий, зажимов CAMP GOBLIN и привязей Венто Альфа 2.0. На наш взгляд, этот набор является оптимальным для выполнения покрасочных работ. Привязи загрязняются краской и утилизируются после выполнения работ.

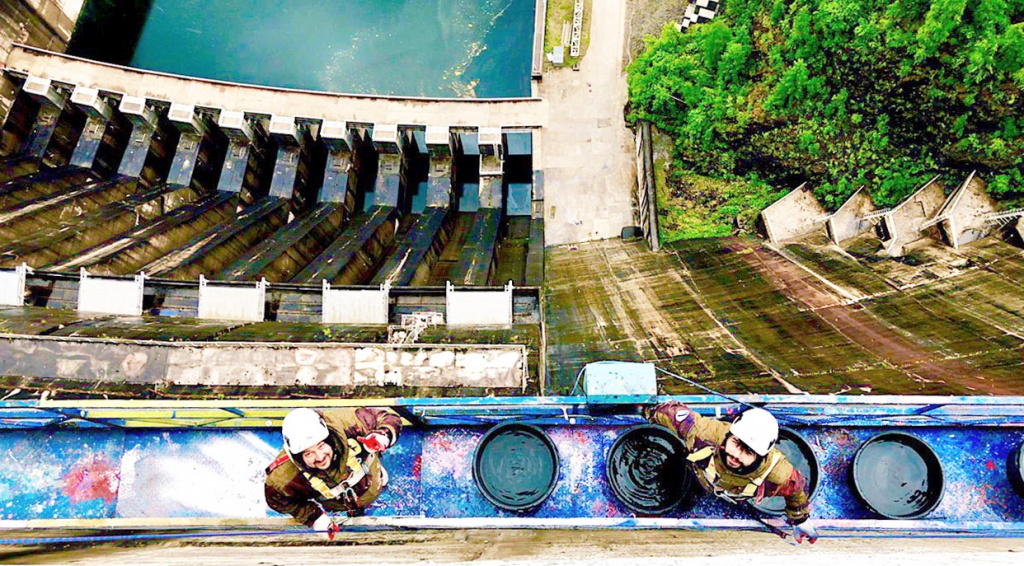

Для присоединения анкерных стропов мы использовали бетонные блоки ФБС массой более 2,5 тонн. Такое решение позволило обеспечить безопасность и быстро перемещать страховочные системы по мере выполнения работ. Для нанесения каждой буквы использовалось 4 люльки шириной 10 метров. В каждой люльке одновременно работало два художника. После завершения работ по первой букве фасадные подъемники и страховочные системы перевозили на следующее рабочее место.

В ходе разработки Плана производства работ на высоте особое внимание было уделено возможной эвакуации работников. Фасадные люльки достаточно надежны, но всегда существует риск повреждения или отказа двигателей, нарушения электропитания, перекоса люльки. Также существовала опасность того, что работник запаникует, ведь никто из них ранее не работал на высоте более 200 метров. В случае, если работники не могли бы подняться в верхнюю зону производства работ, мы были готовы произвести эвакуацию в безопасную зону. Для этого были приготовлены два комплекта для эвакуации. Первый позволял быстро и безопасно спустить работников до площадки. Однако, вариант со спуском допустим только в левой части плотины, где присутствуют рабочие площадки. В правой части плотины работа проводилась над трансформаторами, и в этом случае спуск невозможен. Для подъема работников были подготовлены системы полиспастов на основе Petzl MAESTRO. К счастью, эвакуацию проводить не пришлось. Но подготовленные полиспасты пригодились — анкерные линии часто цеплялись за гвозди, которые остались от опалубки при строительстве плотины. Выдернуть их было возможно только полиспастом :) Воистину, Petzl MAESTRO — универсальное устройство! :)

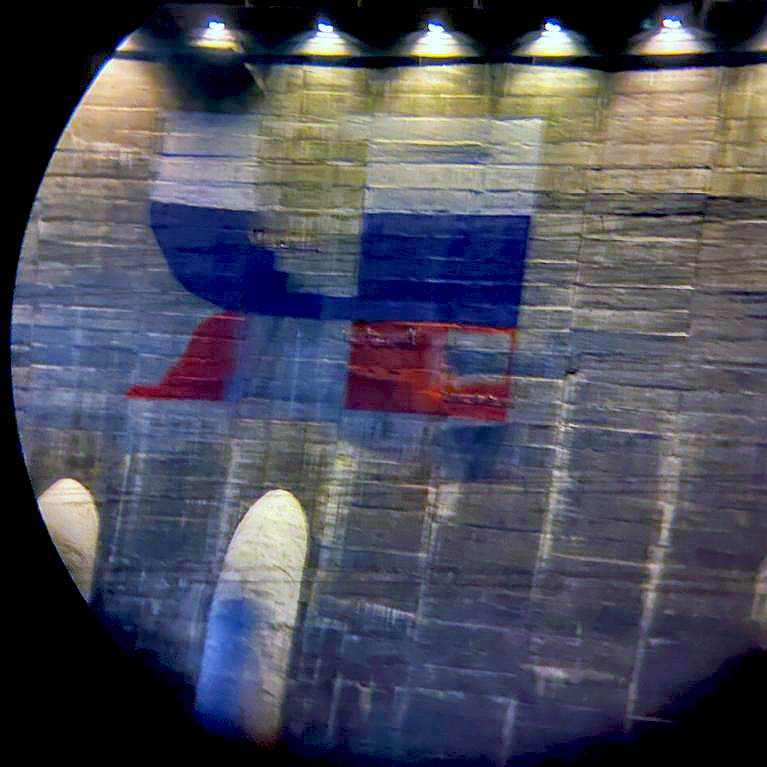

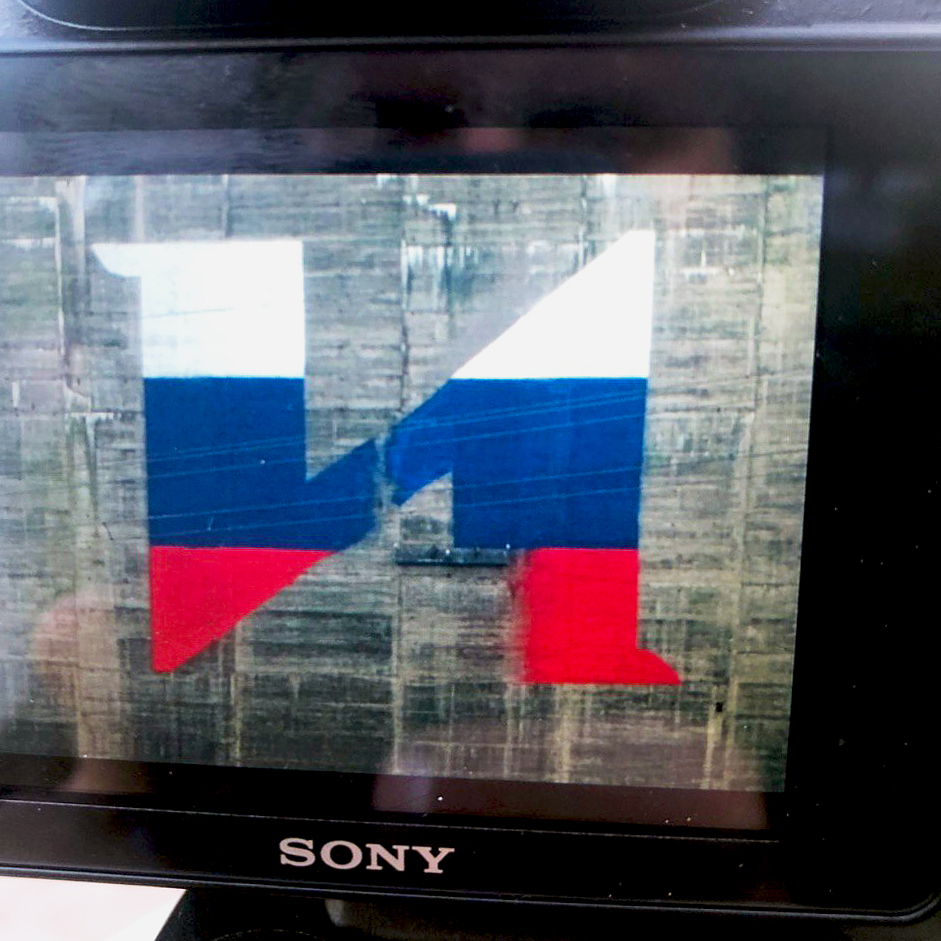

Длина надписи и размеры плотины создавали дополнительные сложности художникам. Для навигации и позиционирования фасадных люлек и художников использовали наблюдателя, который находился на смотровой площадке, расположенной на расстоянии более 1500 метров от самой плотины. С применением фото-техники и биноклей он наводил художников «на цель». Вот так выглядят буквы при максимальном увеличении:

Все работы были закончены к 12 июня — государственному празднику «День России».

Представители РусГидро сняли очень хороший видео-ролик о выполненных работах:

Автор:
Дмитрий Шепелев, руководитель экспертной группы по использованию и обслуживанию СИЗ
