Системы обслуживания фасадов

Что такое системы обслуживания фасадов

Системы обслуживания фасадов (СОФ) — оборудование, позволяющее обеспечить безопасный доступ специалистов, в том числе техников канатного доступа, к фасаду здания для проведения ремонта, чистки, обслуживания элементов фасада и установленного оборудования.

СОФ наиболее часто применяются на жилых и офисных зданиях, на спортивных объектах, а также на зданиях, в которых расположены учреждения здравоохранения и образования. В соответствии с требованиями Правил по охране труда при работе на высоте необходимо еще на стадии проектирования предусмотреть решения для безопасного и удобного доступа для обслуживания фасада здания. Необходимо предусмотреть безопасный доступ ко всем элементам здания, в том числе под балконы, карнизы, нависающие элементы. Для этого необходимо выбрать и установить одно или несколько решений для обслуживания фасада.

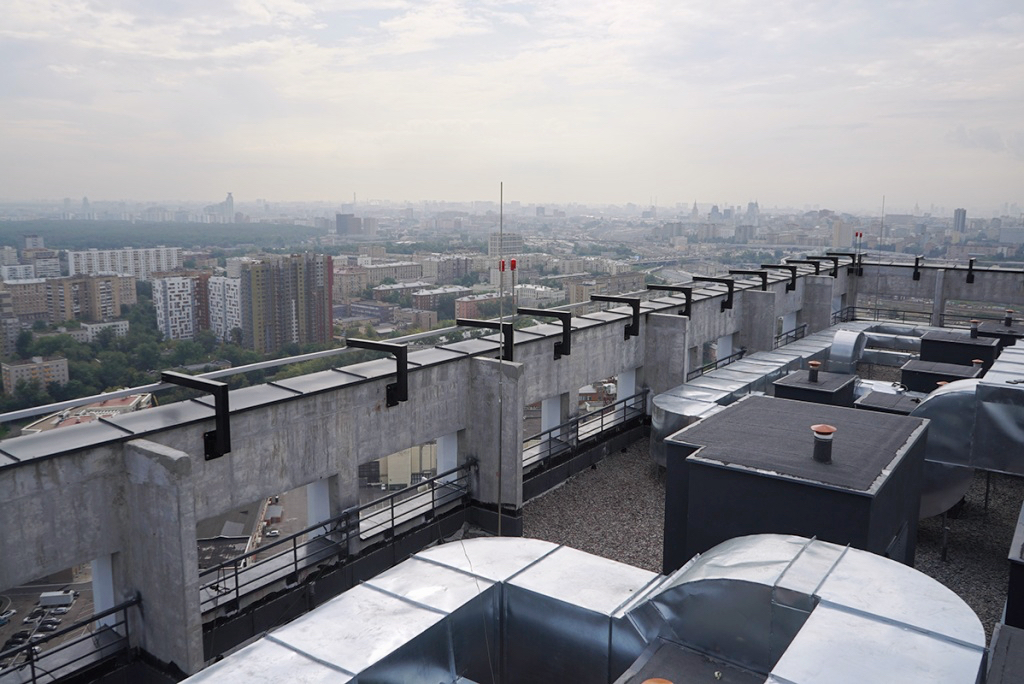

Системы обслуживания фасадов на базе анкерных линий

Виды систем обслуживания фасадов

Мы предлагаем несколько вариантов организации систем обслуживания фасадов. Ниже мы рассмотрим основные варианты организации системы доступа и обозначим их плюсы и минусы.

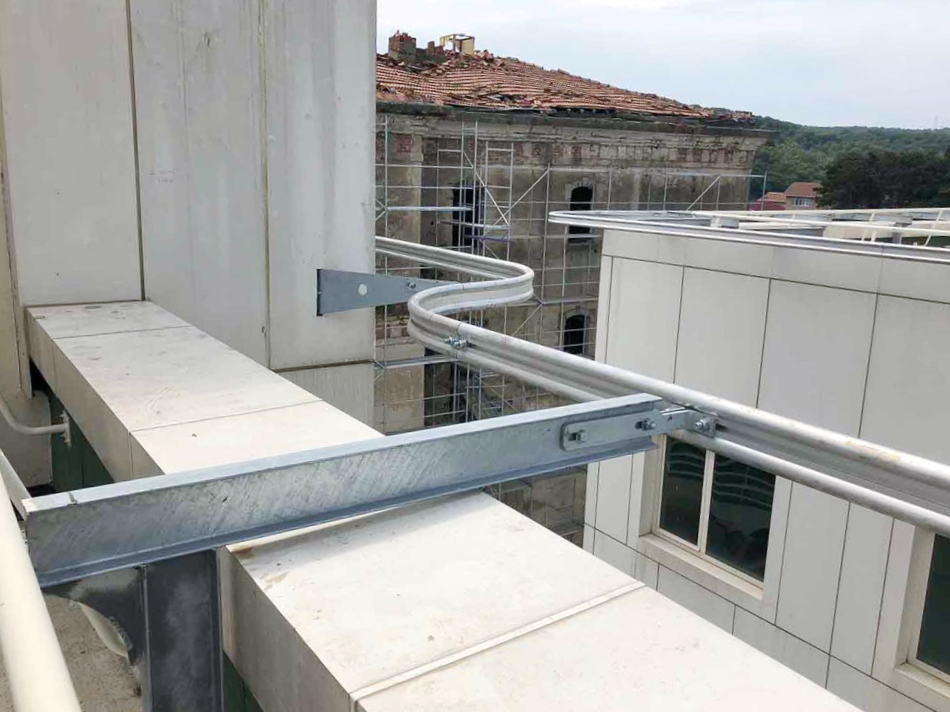

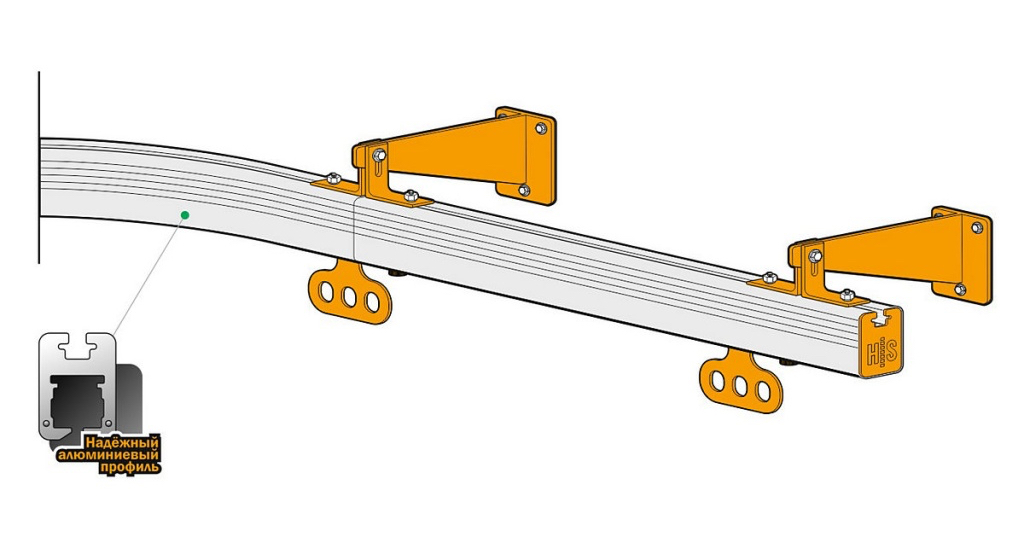

Жесткие анкерные линии для обслуживания фасадов

Жёсткие анкерные линии — оборудование, которое обеспечит доступ в самые сложные места и минимально изменит архитектурный облик здания. В частности, линия может быть выполнена в цветовой палитре заказчика, а угол для прохождения поворотных участков фасада можно изогнуть до 90°. Передвижение промышленных альпинистов по линии осуществляется на специальной каретке, которая позволяет попасть под карнизы здания или балконы. Это самое удобное решение для работы под карнизом.

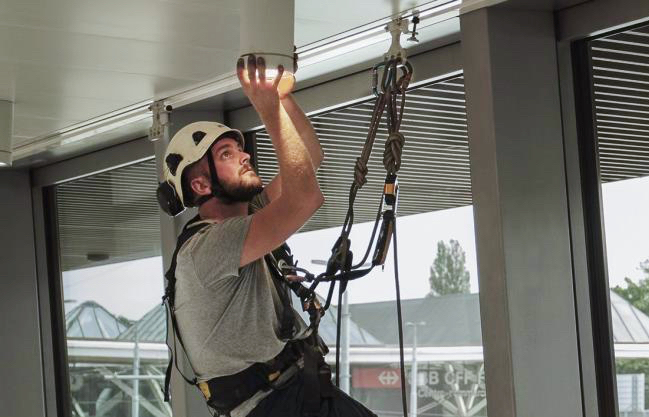

Система обслуживания фасадов на базе жесткой анкерной линии

Жесткие анкерные линии обычно рассчитаны на одновременную работу до 8 пользователей, что обеспечивает возможность выполнения работ целой бригаде промышленных альпинистов. Операторы могут прикрепляться к рельсу с помощью каретки, которая может проходить через точки соединения элементов анкерной линии без необходимости отсоединять каретку от рельсовой системы, что приводит к более эффективному перемещению по фасадам зданий и сокращению рабочего времени за счет устранения необходимости в перенавешивании веревок для получения доступа ко всем обслуживаемым участкам.

Варианты монтажа рельсовой линии могут включать установку на металлические или бетонные опоры. Допустимо горизонтальное и вертикально крепление линии (в зависимости от модели). Иногда для установки анкерной линии для обслуживания фасада используют анкерные столбы. До установки необходимо выполнить проектирование и расчет анкерной системы в зависимости от числа пользователей анкерной линии.

Соответствуют ГОСТ EN/TS 16415-2015, ГОСТ ЕN 795-2019, ТР ТС 019/2011.

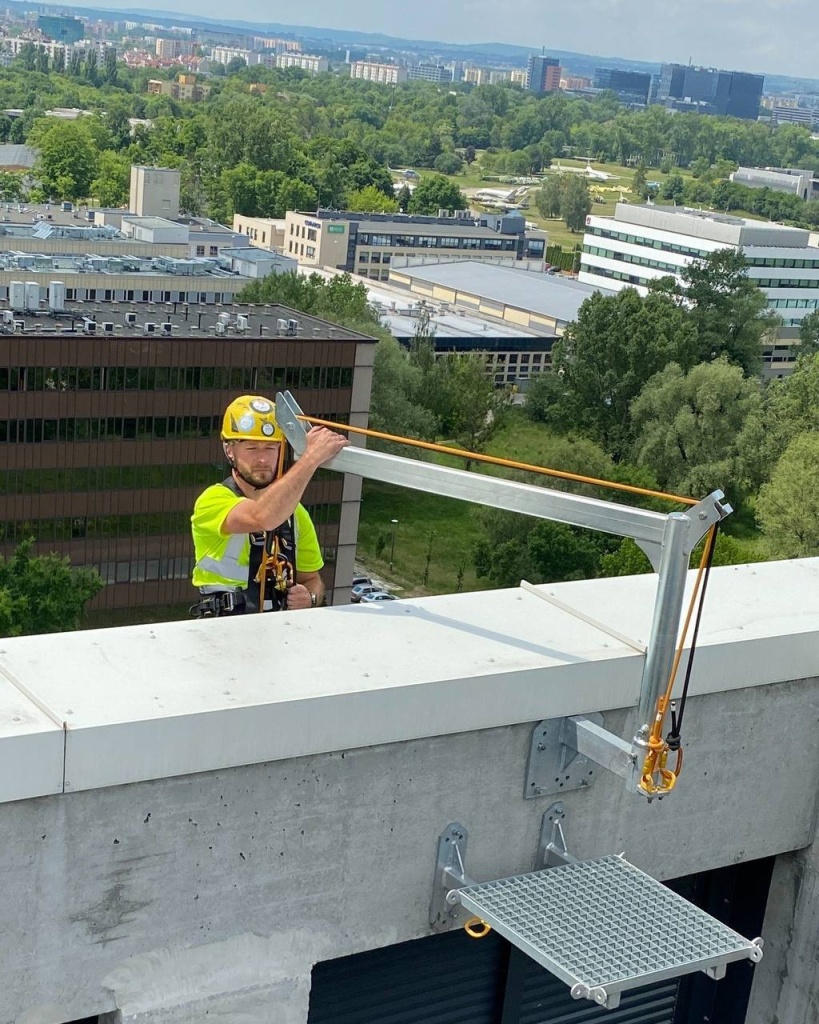

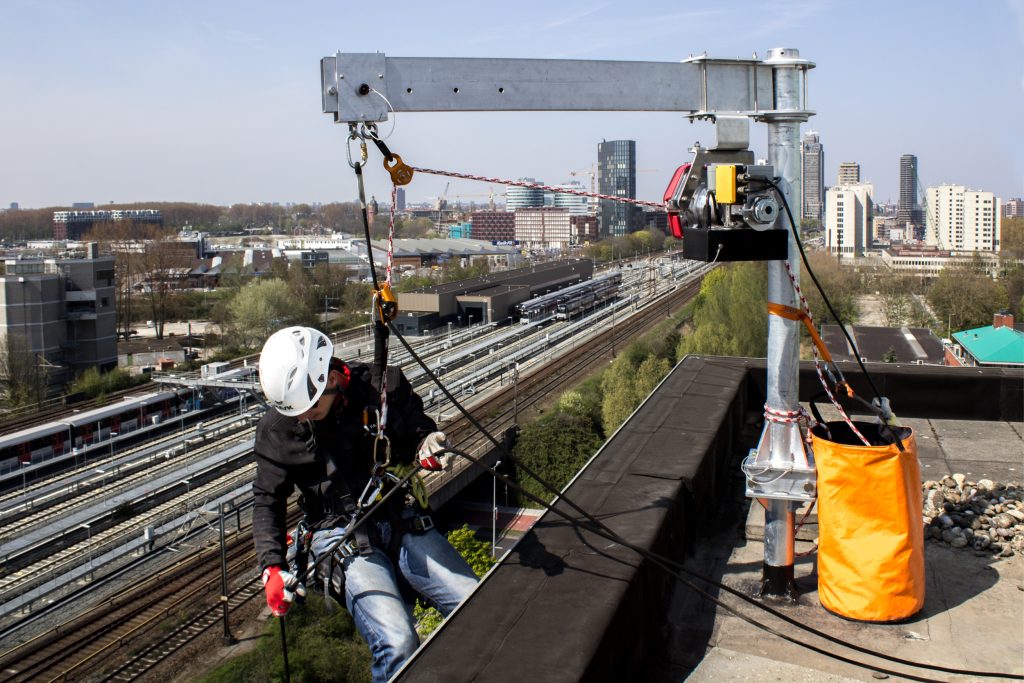

Переносные Г-образные опоры

Такие устройства относятся к анкерным устрйоствам класса В и являются переносными. По периметру фасада или во всех местах, где необходимо организовать безопасный доступ промышленных альпинистов, устанавливаются базы для Г-образных опор. Базы могут быть установлены на вертикальную или горизонтальную поверхность. При организации работ необходимо принести Г-образную опору и установить ее в базу. Благодаря Г-образной форме обеспечивается вынос точки анкерного крепления за парапет. Таким образом исключается риск повреждения кровли и элементов фасада канатами промышленных альпинистов.


Системы обслуживания фасадов на базе переносных Г-образных опор

Преимущества Г-образных опор:

• Ручная регулировка длины плеча.
• Вращение на 360˚.
• Предел рабочей нагрузки соответствует требованиям Правил по охране труда при работе на высоте для канатного доступа.
• Коррозионная стойкость и долговечность.
• Простота хранения и легкость переноски.
• Доступ к труднодоступным местам.
• Монтаж базы с минимальными нарушениями покрытия кровли.
• Эффективное выполнение задач по обслуживанию фасадов, обеспечивающее скорость и безопасность.

Соответствуют ГОСТ EN/TS 16415-2015, ГОСТ ЕN 795-2019, ТР ТС 019/2011.

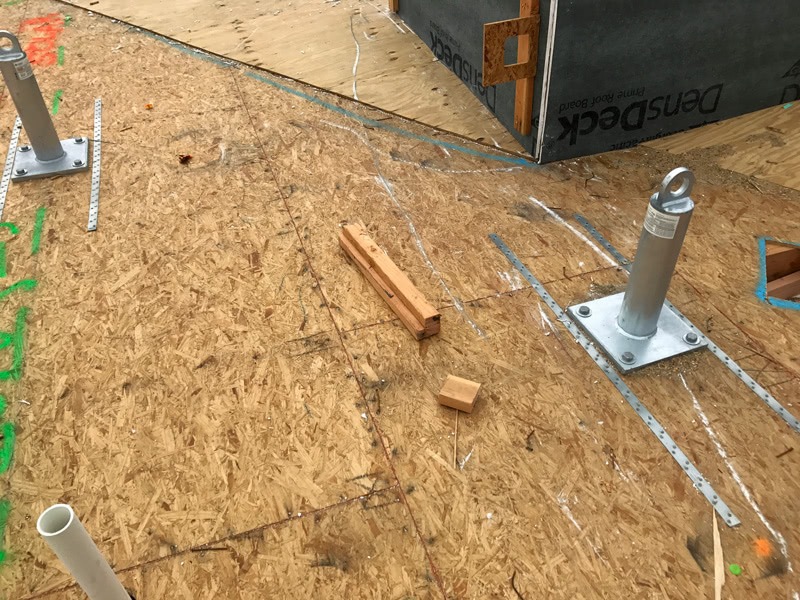

Стационарные анкерные устройства, проушины

Это самый простой вариант организации системы обслуживания фасадов. Анкерные проушины устанавливаются либо на элементы здания, либо на дополнительные анкерные столбы. Такие устройства относятся к анкерным устройствам класса А и являются стационарными.

К плюсам можно отнести дешевизну конструкции. В наш ассортимент проушин и стационарных анкеров входят такие варианты, как фиксированные рым-болты для защиты от падения и точки анкерного крепления на крыше, подходящие как для внутреннего, так и для внешнего использования при работе на высоте. Они особенно эффективны для рабочего позиционирования на наклонных крышах и выполнения задач по мытью окон.

Для проектов, требующих временных решений, мы предлагаем съемные и многоразовые анкерные проушины. Эти детали можно незаметно закрыть, чтобы они гармонировали с архитектурой и декором здания. Эта особенность делает их отличным выбором для престижных зданий или сооружений с уникальным дизайном, которые должны оставаться нетронутыми.

Проушины изготавливаются из оцинкованной или нержавеющей стали и могут быть окрашены в цвет здания.

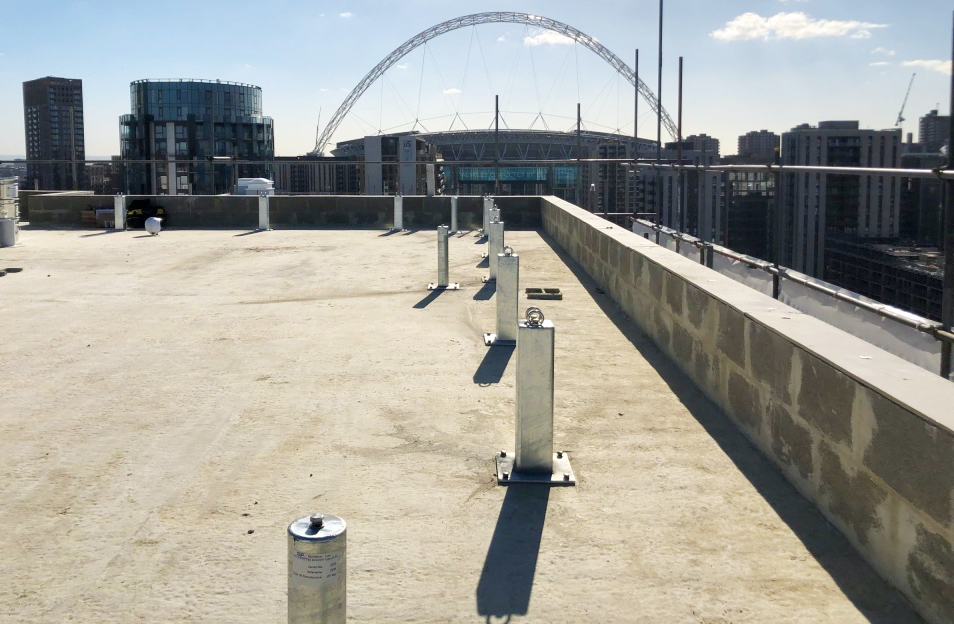

Системы обслуживания фасадов на базе стационарных анкерных точек

Установка данных решений может быть более сложная. Часто анкерные столбы устанавливаются на кровле и не обеспечивают защиту парапета от канатов промышленных альпинистов. В отличие от анкерных линий, стационарные анкерные точки снижают скорость работы промышленных альпинистов, так как требуется больше времени на перенос рабочих веревок с одного рабочего места на другое.

Соответствуют ГОСТ EN/TS 16415-2015, ГОСТ ЕN 795-2019, ТР ТС 019/2011.

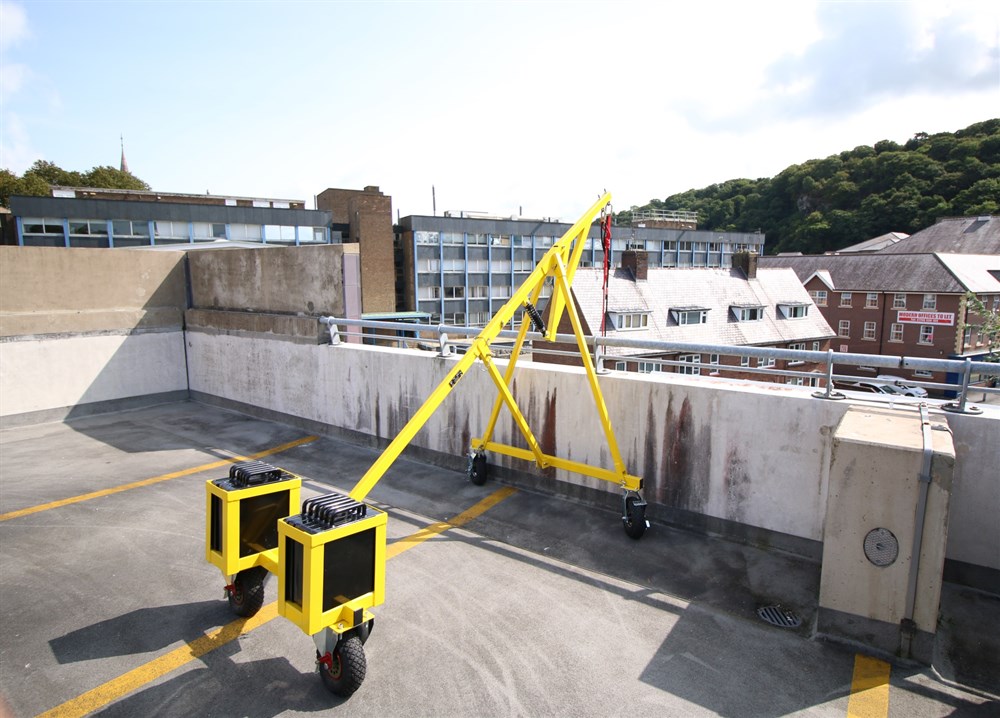

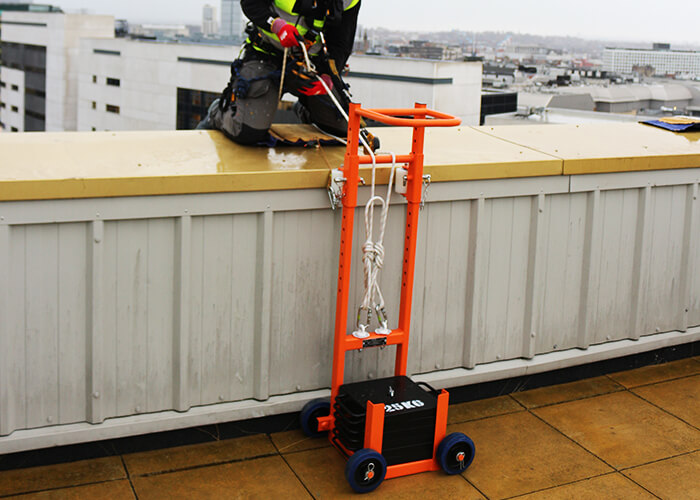

Мобильные платформы с противовесом

Это решение для работы на плоской кровле с парапетом. Система позволяет проводить очистку и техническое обслуживание с применением систем веревочного доступа без ущерба для архитектурной целостности. Отсутствие постоянных креплений гарантирует, что система останется незаметной и портативной, что делает ее идеально подходящей для исторических построек. В отличие от других решений, мобильные платформы с противовесом не требуют монтажа и не повреждают кровлю. Система может перемещаться по плоской кровле на колесах.

Тележку с противовесом и анкерной точкой можно отрегулировать в соответствии с высотой парапета, что особенно эффективно, когда парапетная стена является частью конструкции здания: от минимальной высоты 450 мм до максимальной высоты 1200 мм. Такая универсальность обеспечивает беспрепятственный доступ и маневренность для различных конфигураций фасада.


Системы обслуживания фасадов на базе мобильных платформ с противовесом

Анкерная тележка обычно рассчитана на работу одного пользователя. Для более удобной транспортировки противовес выполнен разборным. Вес одного элемента обычно не превышает 25 кг.

Этапы реализации СОФ

• Заявка, сбор технических данных от заказчика об объекте, при необходимости дополнительные выезды к руководству/техническим службам.
• Предпроектное обследование, разработка нескольких концепций для выбора лучшего технико-экономического решения, расчет итоговой стоимости.
• Разработка проектной документации и календаря реализации проекта по поставке и строительно монтажным работам/согласование с Заказчиком.
• Изготовление оборудования и поставка конструктивных элементов и анкерных линий, анкерных устройств.
• Разрешительная документация (ППР), монтаж на объекте, испытания структурных анкеров, ведение исполнительной документации, работа в связке с монтажниками фасадов.
• Сдача систем в эксплуатацию и обучение персонала, сдача исполнительной документации.
• Гарантийное и сервисное обслуживание. Ежегодный осмотр анкерных линий и устройств.
