Анкерные стропы СВТ: полное руководство по выбору

Анкерный строп — один из самых простых способов организовать переносную анкерную точку на балке, колонне, ферме, трубе или другой несущей конструкции. Но простота обманчива: безопасность зависит не только от прочности самого стропа, но и от типа конструкции, длины изделия, способа охвата, положения карабина, направления нагрузки, коррозионной среды и совместимости всех компонентов системы.

В этом руководстве подробно разберём линейку российского производителя СВТ: петлевой строп С-8N, оцинкованный С-8 и нержавеющий СН-8. Покажем, чем они отличаются, как подобрать длину, где стальной строп предпочтительнее текстильной петли, как его устанавливать и осматривать, а также какие модели других производителей можно рассматривать как функциональные аналоги.

Что такое анкерный строп и чем он не является

Анкерный строп — переносное анкерное устройство, которое охватывает подходящую опору и создаёт точку присоединения страховочной, удерживающей или канатной системы. В терминологии классификации анкерных устройств такие изделия относятся к временным переносным устройствам: их устанавливают перед началом работ и снимают после завершения.

Анкерный строп необходимо отличать от других внешне похожих изделий:

• страховочный строп соединяет привязь работника с анкерной точкой и при наличии риска падения обычно применяется вместе с амортизатором;
• удерживающий или позиционирующий строп ограничивает перемещение либо поддерживает рабочее положение;
• грузовой строп предназначен для подъёма грузов и не может автоматически считаться СИЗ от падения с высоты;
• протектор защищает канат от повреждения, но сам по себе не образует сертифицированную анкерную точку.

Стальной анкерный строп СВТ иногда используют как металлическое усиление или защитный участок в месте, где текстильный компонент может быть повреждён. Однако такая схема должна прямо допускаться инструкцией, ППР или технологической картой. Нельзя заменять анкерным стропом любой элемент системы только потому, что его разрушающая нагрузка кажется достаточной.

Линейка анкерных стропов СВТ

Производитель выделяет три основные конструкции. Все они изготовлены на основе стального троса в полимерной оболочке, но отличаются формой концевых элементов, способом установки и устойчивостью материала к коррозионной среде.

С-8N — петлевой анкерный строп

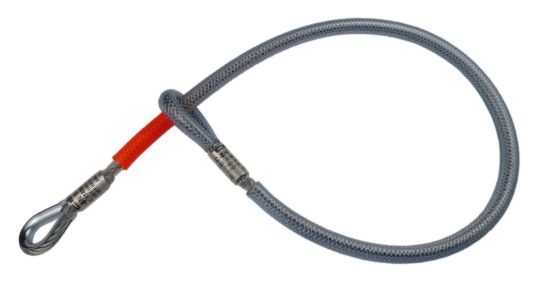

Петлевой анкерный строп СВТ С-8N. Фото производителя.

С-8N устанавливается удавкой. На одном конце расположен стальной коуш, на другом — увеличенный полимерный петлевой коуш. Стальной конец проводят через увеличенную петлю, после чего строп затягивается вокруг опоры. Конструкция петлевого коуша подобрана так, чтобы стальной коуш проходил через него с небольшим усилием и петля не раскрывалась самопроизвольно до приложения рабочей нагрузки.

Когда выбирать С-8N:

• нужно быстро установить строп удавкой одним соединительным элементом;
• опора позволяет безопасно затянуть петлю без соскальзывания;
• важно уменьшить количество деталей в точке соединения;
• направление нагрузки предсказуемо и соответствует инструкции изготовителя.

Материалы заявленной конструкции: оцинкованная сталь, алюминий и ПВХ. Производитель указывает действующую EAC-сертификацию для С-8N. Перед применением всё равно следует сверить обозначение стандарта, дату изготовления и документы конкретного изделия.

С-8 — оцинкованный строп с двумя стальными коушами

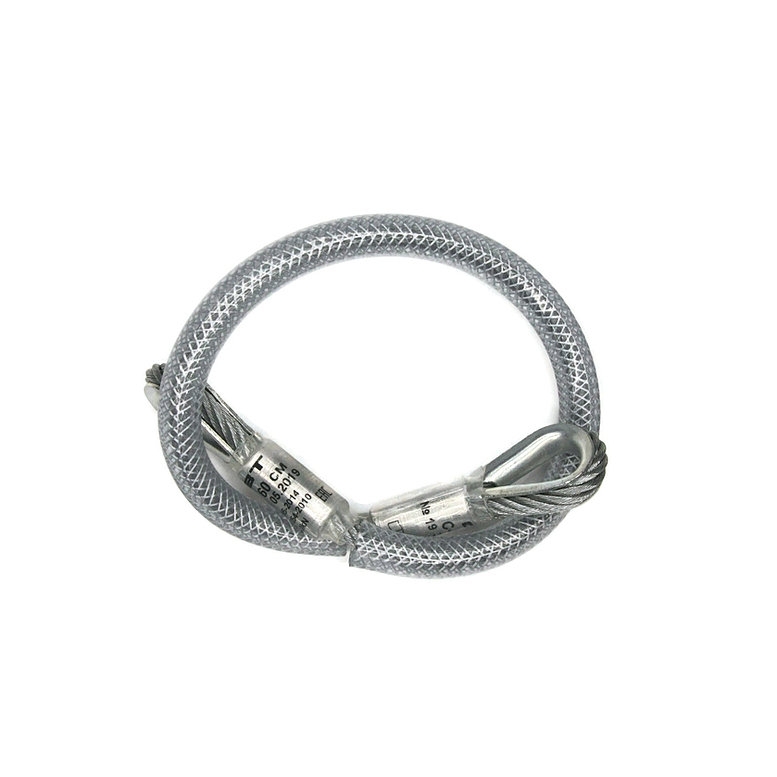

Оцинкованный строп СВТ С-8 с двумя симметричными коушами. Фото производителя.

СВТ С-8 — основная универсальная модель линейки. Оба конца имеют одинаковые стальные коуши. Обычно строп охватывает опору, а коуши соединяются сертифицированным карабином. Возможны и другие разрешённые изготовителем схемы, но нельзя произвольно формировать узлы, перегибать трос на малом радиусе или нагружать карабин поперёк.

Для актуальной карточки С-8 на сайте АльпИндустрия-ПРО указаны оцинкованный трос диаметром 8 мм, разрушающая нагрузка 46 кН, применение одним пользователем, огнеупорность и отсутствие искробезопасности. Производитель для своей текущей линейки указывает соответствие ГОСТ EN 795-2019 и, для изделий длиной менее 2 м, ГОСТ EN 354-2019; на изделиях прежних партий могут встречаться более ранние обозначения стандартов. Решающее значение имеют маркировка и паспорт конкретного экземпляра.

Когда выбирать С-8:

• для большинства временных точек на металлических и железобетонных конструкциях;
• при риске истирания или пореза текстильной петли;
• при монтажных, абразивных и некоторых огневых работах, если схема прямо предусмотрена документацией;
• когда нужна широкая линейка длин, включая изготовление длинномерного варианта под заказ;
• когда требуется изделие с действующей EAC-сертификацией.

СН-8 — строп из нержавеющей стали

Нержавеющий анкерный строп СВТ СН-8. Фото производителя.

СВТ СН-8 по конструкции близок к С-8: два симметричных коуша и стальной трос в оболочке. Основное отличие — нержавеющий трос и нержавеющие коуши. Такой вариант логично рассматривать для пищевых производств, нефтегазовых объектов, влажных зон и длительной наружной установки, когда изделие невозможно регулярно снимать и просушивать.

По актуальной карточке товара указаны диаметр троса 8 мм, разрушающая нагрузка 42 кН и гарантия 3 года. При этом на текущей странице производителя прямо сказано, что СН-8 не имеет EAC-сертификации. Поэтому выбирать СН-8 только по материалу нельзя: сначала нужно проверить, допускается ли такое изделие требованиями объекта и действующими документами. Для применения в качестве СИЗ на территории ЕАЭС отсутствие требуемого подтверждения соответствия может быть критичным.

Сравнение моделей СВТ

Из чего состоит строп и почему важна каждая деталь

Стальной трос

В конструкции С-8 используется трос со стальным витым сердечником. Отсутствие текстильного сердечника повышает стойкость к локальному нагреву и абразивному воздействию по сравнению с обычными текстильными петлями. Но стальной трос тоже можно повредить: опасны перелом, расплющивание, «птичья клетка», обрыв проволок, коррозия, залом и работа на слишком малом радиусе.

Полимерная оболочка

Оболочка защищает трос от загрязнения, снижает повреждение покрытия опоры и упрощает обращение. Она не превращает строп в электроизолирующее изделие и не делает его невосприимчивым к высокой температуре. Прожог, глубокий порез или оплавление оболочки требуют особенно внимательной оценки состояния троса под повреждённым участком.

Коуши и запрессовка

Толстостенные коуши поддерживают форму петли и уменьшают локальный перегиб троса. Зоны запрессовки закрыты прозрачным полимером: это позволяет контролировать состояние узла и сохраняет маркировку. Любое смещение втулки, трещина, деформация коуша или следы вытягивания троса — основание немедленно изъять изделие из эксплуатации до решения компетентного лица.

Маркировка

На маркировке должны читаться производитель, артикул, длина, индивидуальный номер, дата изготовления, MBS, применимые стандарты и знаки подтверждения соответствия. Если идентифицировать изделие, его срок службы или документ невозможно, безопасное решение — не допускать его к работе до выяснения.

Как выбрать анкерный строп СВТ: пошаговый алгоритм

Шаг 1. Определите назначение системы

Сначала определяют не модель стропа, а тип системы: удерживающая, позиционирующая, страховочная, канатного доступа или спасательная. От этого зависят требуемое расположение анкера, допустимое направление нагрузки, резервирование и остальные компоненты. Анкерный строп не компенсирует неверно спроектированную систему.

Шаг 2. Подтвердите прочность опоры

Балка или труба «на вид прочная» — недостаточное обоснование. Несущая способность конструкции, направление нагрузки и возможность локального повреждения должны быть подтверждены документацией, расчётом или иным способом, предусмотренным организацией работ. Нельзя охватывать случайные ограждения, трубопроводы, кабельные лотки, незакреплённые элементы, острые тонкие листы или конструкцию с неизвестным состоянием.

Шаг 3. Оцените поверхность и геометрию

Проверьте острые кромки, сварные брызги, заусенцы, коррозию, масло, загрязнение, горячие участки и возможность перемещения стропа по опоре. Полимерная оболочка повышает стойкость к истиранию, но не является разрешением работать на режущей кромке без оценки риска.

Шаг 4. Выберите материал

• С-8 или С-8N: типовой выбор для большинства промышленных объектов при возможности осмотра, очистки и просушки.
• СН-8: коррозионно-стойкий вариант для длительной влажности, пищевой или нефтегазовой среды, но только после проверки требований к подтверждению соответствия.
• Текстильная петля: легче и дешевле, подходит для гладких чистых опор без риска пореза, искр и интенсивного абразива.

Шаг 5. Выберите способ установки

Если нужна удавка, логичным выбором будет С-8N. Если требуется соединить два одинаковых коуша карабином, удобнее С-8 или СН-8. Не следует самостоятельно превращать один способ в другой, завязывать трос узлом или создавать сложную многоветвевую схему без расчёта распределения нагрузки.

Шаг 6. Подберите длину

Слишком короткий строп создаёт неблагоприятный угол в коушах и карабине; слишком длинный увеличивает провисание, глубину возможного падения и риск контакта с препятствиями. По рекомендации производителя:

• для С-8N измеряют диаметр или периметр конструкции и делят полученное значение на 3; результат рассматривают как минимальную подходящую длину, при этом строп нельзя выбирать «впритык»;
• для С-8 и СН-8 диаметр или периметр конструкции умножают на 4; меньшая длина может привести к тупому углу между коушами на карабине.

Это правило нужно применять именно так, как оно дано изготовителем, и проверять по схеме в паспорте. Для нестандартной опоры лучше передать размеры и фотографии специалисту, чем выбирать длину приблизительно.

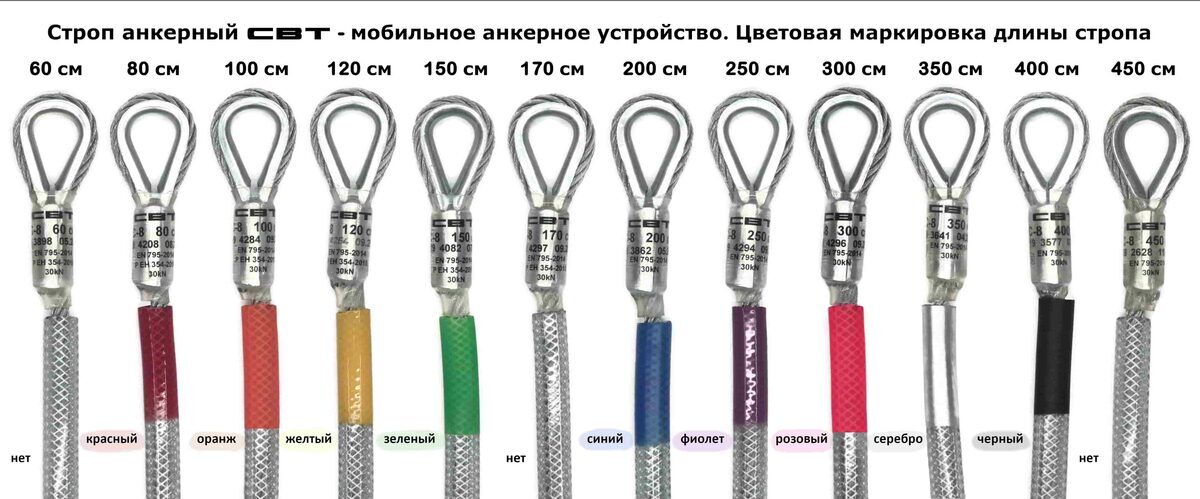

Цветовая маркировка серийных длин С-8. Изображение производителя.

Для С-8 производитель использует цветовые метки: 80 см — красная, 100 см — оранжевая, 120 см — жёлтая, 150 см — зелёная, 200 см — синяя, 250 см — фиолетовая, 300 см — розовая, 350 см — серебристая, 400 см — чёрная. Некоторые размеры не имеют закреплённого цвета. Нержавеющий СН-8 стандартно цветом не маркируется. Цвет помогает быстро найти длину, но не заменяет чтение маркировки.

Серийная линейка С-8 включает размеры от 60 см до 5 м, а также длинномерные варианты; по заказу возможно изготовление до 25 м. Чем длиннее изделие, тем важнее заранее рассчитать провисание, запас высоты, путь нагрузки и организацию спасения.

Шаг 7. Проверьте карабин и совместимость

Для соединения коушей нужен сертифицированный соединительный элемент, совместимый по размеру и форме. Карабин должен нагружаться по продольной оси, муфта должна полностью закрываться, а коуши не должны давить на муфту или создавать поперечную нагрузку. Геометрия коушей СВТ позволяет пропустить муфту и, при предусмотренной схеме, разместить два параллельных карабина, но конкретное соединение всё равно проверяют на физическую и функциональную совместимость.

Правильная установка

Пример охвата опоры анкерным стропом СВТ. Фото производителя; конкретную схему необходимо сверять с паспортом.

1. Оградите рабочую зону и обеспечьте независимую страховку на время установки, если монтаж выполняется на высоте.
2. Проверьте опору и подтвердите её пригодность для расчётной нагрузки.
3. Осмотрите строп по всей длине, включая коуши, втулки, оболочку и маркировку.
4. Расположите строп так, чтобы он не лежал на режущей кромке, не мог соскользнуть и не контактировал с движущимися или горячими элементами.
5. Соедините концы способом, предусмотренным для выбранной модели.
6. Закройте и заблокируйте муфту карабина. Убедитесь, что нагрузка приходится на его главную ось.
7. До начала работы приложите небольшую контрольную нагрузку и ещё раз оцените положение всех элементов.
8. Проверьте запас высоты, маятниковый эффект и возможность спасения зависшего работника.

Предпочтительное положение анкерной точки — как можно выше относительно точки крепления на привязи. Это уменьшает фактор падения и глубину свободного падения. Но «выше» не должно означать установку на непроверенную конструкцию или создание опасного бокового маятника. Подробнее эти вопросы разобраны в материалах о выборе анкерных устройств и о запасе высоты.

Где применяют анкерные стропы СВТ

Промышленный альпинизм и канатный доступ

Строп может создавать точку для рабочего или страховочного каната на подходящей балке, ферме или колонне. Рабочая и страховочная системы должны иметь предусмотренную схемой независимость. Если одна конструкция используется для обеих линий, нужно оценить последствия её отказа и обеспечить требуемое резервирование.

Монтаж металлоконструкций

Стальной строп устойчивее текстильной петли к шероховатой стали, окалине и случайным искрам. Он удобен на фермах, колоннах и балках, где нельзя установить стационарный анкер. При этом контакт с острым необработанным торцом, сварочной дугой или расплавленным металлом недопустим без специально подтверждённой технологии.

Пескоструйные и абразивные работы

Песок быстро разрушает текстиль и загрязняет волокна. Стальной трос в оболочке обычно предпочтительнее, но после работы изделие нужно очистить и внимательно осмотреть: абразив может повредить оболочку и проникнуть в зону запрессовки.

Сварочные и огневые работы

С-8 лучше переносит случайные искры, чем обычная полиамидная петля. Однако карточка товара одновременно указывает «огнеупорность — да» и «искробезопасность — нет». Это означает, что изделие нельзя считать решением для взрывоопасной среды или допускать прямой контакт с пламенем, раскалённым металлом и токоведущими частями. Система для таких работ подбирается целиком; полезно также изучить материал об огнеупорных и искробезопасных СИЗ.

Наружные и влажные зоны

При кратковременной работе оцинкованный С-8 обычно достаточен при правильном уходе. Для длительного воздействия воды, конденсата или агрессивной среды нержавеющий СН-8 устойчивее, но его документы должны соответствовать требованиям объекта. Нержавеющая сталь также не означает абсолютной неуязвимости: возможны щелевая коррозия, загрязнение солями и контактная коррозия.

Пищевая, химическая и нефтегазовая отрасли

Нержавеющий материал удобен с точки зрения коррозионной стойкости и санитарной обработки. Но выбор должен учитывать не только металл: важны материал оболочки, химическая совместимость, взрывоопасность зоны и обязательная сертификация. СН-8 нельзя рекомендовать для конкретного производства без этой проверки.

Защита канатов на перегибах

Производитель допускает использование стропов как металлического усиления в местах потенциального перерезания текстильных стропов и петель. При этом анкерный строп не заменяет правильный роликовый модуль, консоль, протектор или изменение трассы каната, если канат движется или испытывает нагрузку на острой кромке.

Когда лучше выбрать текстильную петлю

Сталь нужна не всегда. Текстильные анкерные петли легче, компактнее, дешевле и бережнее относятся к окрашенной поверхности. На гладкой балке без острых граней, высокой температуры и абразива текстильный вариант может быть рациональнее. В каталоге представлены, например, анкерная стропа Vento «Люкс», петля Vento «Экстра» и строп Vento «Лайт».

Стальной СВТ предпочтительнее, если существует реальная опасность пореза, прожога или интенсивного истирания. Выбор «сталь на всякий случай» тоже не всегда хорош: изделие тяжелее, может проводить электрический ток, а при неправильной установке способно создавать жёсткую точку контакта с опорой.

Аналоги анкерных стропов СВТ

Полного аналога «один в один» может не быть: различаются диаметр троса, концевые элементы, длины, допустимые схемы, число пользователей и сертификация. Ниже приведены функционально близкие решения, которые нужно сравнивать по паспорту, а не только по внешнему виду.

Как выбирать аналог: сначала совпадение назначения и допустимой схемы, затем стандарты и документы, число пользователей, минимальная разрушающая нагрузка, длина, материал, радиус опоры, способ соединения и условия среды. Более высокая цифра MBS сама по себе не делает модель лучшей или взаимозаменяемой.

Осмотр перед каждым применением

Пользователь должен проверить:

• читаемость маркировки и соответствие изделия заданию;
• оболочку по всей длине: порезы, прожоги, оплавление, вздутия, глубокое истирание;
• трос: заломы, расплющивание, коррозию, обрывы проволок и изменение диаметра;
• коуши: трещины, деформацию, острые края и следы чрезмерной нагрузки;
• запрессовку и прозрачные защитные участки: смещение, раскрытие, вытягивание;
• следы химического воздействия, неизвестного нагрева или участия в остановке падения;
• карабин и совместимость всей собранной системы.

Если строп участвовал в остановке падения, получил ударную нагрузку или история его использования неизвестна, изделие изымают из эксплуатации до решения компетентного лица. Самостоятельно выпрямлять коуши, обжимать втулки, заклеивать повреждения или заменять маркировку нельзя.

Периодический осмотр, учёт и хранение

Кроме проверки пользователем, СИЗ проходят периодический осмотр с частотой и по методике изготовителя и работодателя. Результат фиксируется в системе учёта с индивидуальным номером изделия. Полезные примеры повреждений приведены в статье «Периодический осмотр СИЗ от падения с высоты: типовые повреждения».

После работы строп очищают способом, разрешённым инструкцией, сушат естественно вдали от нагревателей и хранят в сухом проветриваемом месте. Не следует оставлять изделие под прямым солнцем, рядом с кислотами, щелочами, аккумуляторами, сварочными материалами или острым инструментом. При перевозке коуши и оболочку защищают от ударов и перегиба.

Типичные ошибки

• выбор случайной опоры без подтверждения её прочности;
• установка на тонкую или острую кромку;
• слишком короткий строп и неблагоприятный угол между коушами;
• карабин нагружен на муфту или поперечную ось;
• несколько компонентов мешают закрытию карабина;
• длинный провисающий строп увеличивает глубину падения;
• оцинкованный строп постоянно остаётся мокрым без сушки и осмотра;
• СН-8 выбирают из-за нержавеющей стали, не проверив сертификацию;
• стальной строп ошибочно считают электроизолирующим или искробезопасным;
• изделие после рывка возвращают в работу без внеочередного осмотра;
• анкерный строп используют для подъёма груза либо грузовой строп — для страховки человека.

Короткая памятка по выбору

• Нужна универсальная сертифицированная модель: в первую очередь рассматривайте С-8.
• Удобнее установка удавкой: С-8N при подходящей геометрии опоры.
• Постоянная влажность или коррозионная среда: СН-8 только после проверки документов и допустимости на объекте.
• Гладкая чистая опора без опасных факторов: возможно, рациональнее текстильная анкерная петля.
• Острая кромка, движение каната или нестандартная конструкция: не подбирайте строп изолированно — требуется проектирование всей анкерной схемы.

Частые вопросы

Можно ли использовать С-8 при сварке?

Стальной трос устойчивее текстиля к случайным искрам, и карточка С-8 указывает огнеупорность. Но изделие не заявлено искробезопасным, а оболочка и маркировка чувствительны к прямому нагреву. Допуск определяется оценкой рисков, паспортом и технологией конкретных огневых работ.

Можно ли оставлять строп на улице постоянно?

Оцинкованный С-8 предназначен для промышленного применения, но постоянная влажность ускоряет коррозию. Для длительной наружной установки производитель предлагает рассматривать СН-8; при этом нужно решить вопрос с подтверждением соответствия и организовать регулярный осмотр.

Можно ли соединять два стропа для увеличения длины?

Только если такая схема прямо предусмотрена инструкцией или проектной документацией. Дополнительный соединитель создаёт новую точку возможного отказа, меняет длину системы и запас высоты. Без обоснованной схемы следует заказать изделие нужной длины.

Можно ли использовать один строп для рабочей и страховочной верёвок?

Физически коуш может вместить несколько соединителей, но требование независимости систем и отказоустойчивости определяется ППР и выбранной технологией. Возможность встегнуть два карабина не является автоматическим разрешением считать одну точку двумя независимыми анкерами.

Какой карабин нужен?

Сертифицированный соединительный элемент с достаточным раскрытием, подходящей формой и надёжной муфтой. После сборки он должен свободно закрываться и работать по продольной оси. Конкретную модель выбирают по паспорту стропа и всей системы.

Вывод

Для большинства промышленных задач базовым выбором в линейке СВТ будет оцинкованный С-8: у него универсальная схема с двумя коушами, большой диапазон длин и действующая EAC-сертификация. С-8N удобнее там, где нужна быстрая установка удавкой. СН-8 выигрывает по коррозионной стойкости, но требует особенно внимательной проверки документов.

Посмотреть доступные размеры можно в разделе анкерных стропов и петель или в разделе переносных анкерных устройств. Для нестандартной опоры лучше заранее передать специалистам фотографии, размеры, материал конструкции, направление нагрузки, условия среды и описание работ — тогда строп будет подобран как часть целой системы, а не как отдельное изделие.
