Как собрать полиспаст для подъёма и спасательных работ: Vento и «Вертикаль»

Полиспаст — система из каната, блок-роликов и точек крепления, которая позволяет уменьшить тяговое усилие за счёт увеличения длины выбираемого каната. В промышленном альпинизме его применяют для подъёма инструмента и оборудования, натяжения систем, а также в заранее разработанных спасательных схемах: например, чтобы приподнять зависшего работника, разгрузить страховочную подсистему и организовать его эвакуацию. Рассмотрим простые, сложные и комплексные полиспасты, рассчитаем кратность и потери на трение и подберём блоки, зажимы и спусковые устройства преимущественно Vento и «Вертикаль».

Важно о безопасности. Приведённые схемы объясняют механику и помогают подобрать компоненты, но не заменяют инструкцию по монтажу, ППР/технологическую карту, план спасения, проверку прочности анкеров, расчёт полной нагрузки и обучение команды. Подъём человека нельзя рассчитывать как обычный подъём груза. Для спасения необходимы предусмотренное планом резервирование, контроль канатов и устройств и проверка допустимости применения каждого компонента. Схемы не предназначены для самостоятельного воспроизведения неподготовленными пользователями.

Оборудование для изученных решений можно найти в разделах «Блоки и полиспасты», «Блоки с зажимом», «Канатные зажимы» и «Спусковые устройства».

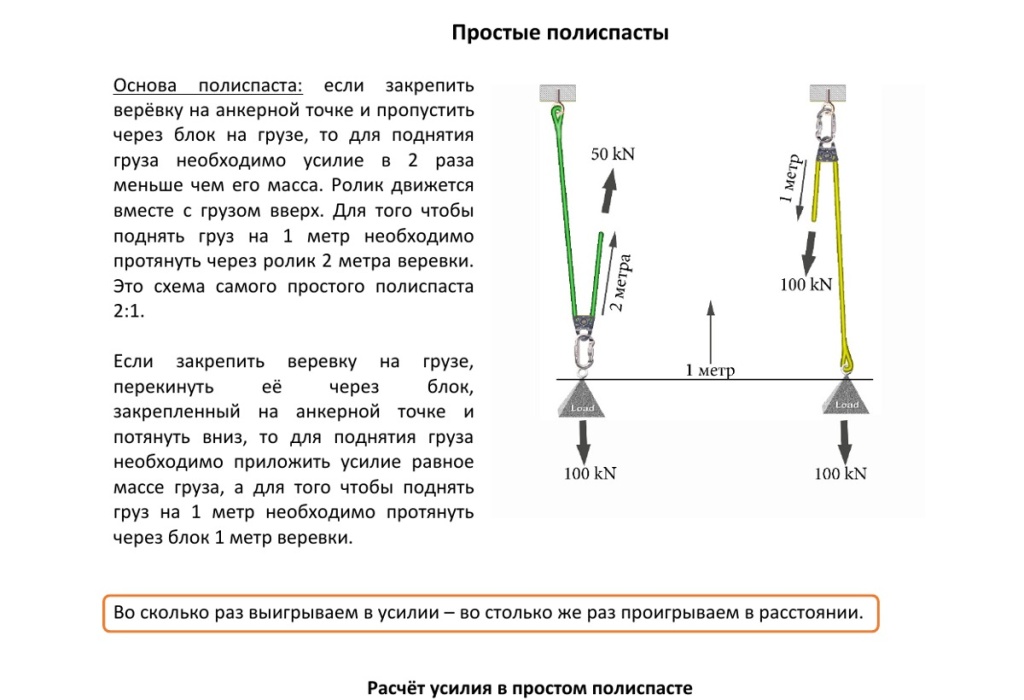

Что такое полиспаст и почему он помогает поднимать груз

Один неподвижный ролик обычно не даёт выигрыша в силе: он только меняет направление тяги, например позволяет тянуть вниз вместо подъёма верёвки вверх. Подвижный блок, перемещающийся вместе с грузом, создаёт две несущие ветви. В идеальной схеме каждая ветвь натянута одинаково, поэтому груз уравновешивают две силы натяжения: получается отношение 2:1.

Цена выигрыша — расстояние: чтобы поднять груз на один метр схемой 2:1, требуется выбрать приблизительно два метра каната; для 3:1 — три метра и так далее. Слово «кратность» в этой статье означает теоретическое механическое преимущество, а не разрешённую грузоподъёмность. Маркировка 5:1 не означает, что пятеро людей или пять номинальных нагрузок могут безопасно работать с устройством.

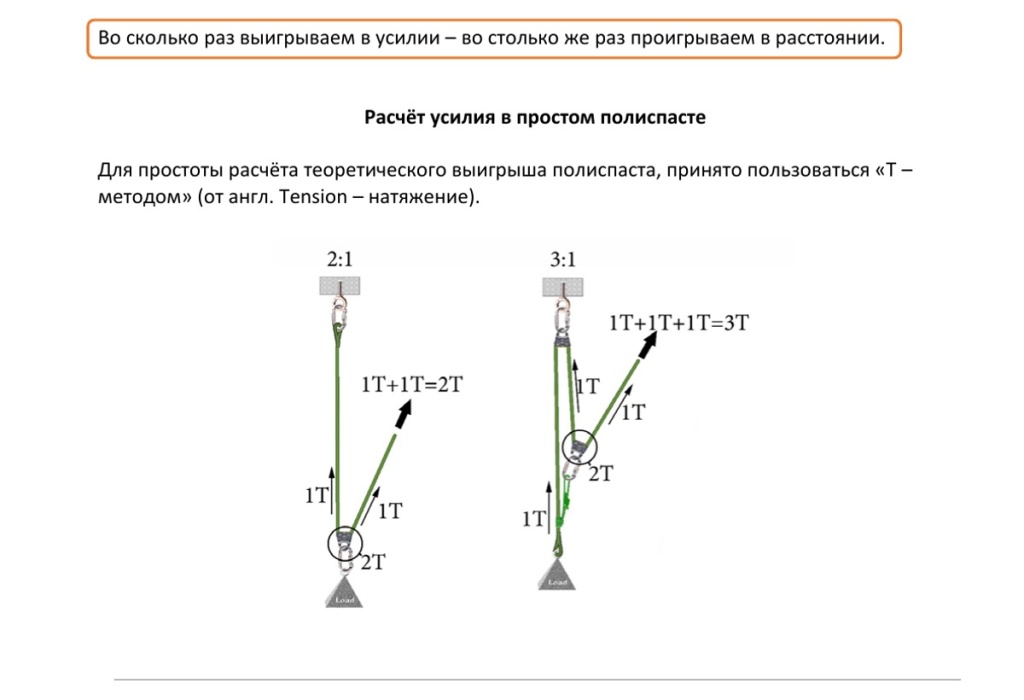

Как считается кратность: число ветвей и T-метод

Для идеального простого полиспаста удобно считать число ветвей, которые непосредственно поддерживают движущуюся с грузом группу блоков. Обозначим натяжение свободного конца как T. Если груз поддерживают три ветви с одинаковым натяжением, суммарная сила равна 3T, следовательно теоретическая кратность — 3:1. Такой подход называют T-методом (от английского tension).

Если вес груза соответствует силе около 1 кН, то идеальная тяга для 3:1 — порядка 0,33 кН. В реальности потребуется большее усилие из-за трения, изгибов каната, механизма фиксации и контакта с конструкциями. При расчёте правильнее оперировать силами в ньютонах или килоньютонах, а не подменять их массой в килограммах.

Чётные схемы (2:1, 4:1) в обычной простой компоновке имеют коренной конец каната на неподвижной точке. Нечётные (3:1, 5:1) — коренной конец закреплён на подвижной грузовой стороне. Но при наличии дополнительных точек крепления и присоединённых систем важна именно реальная трасса каната, а не название.

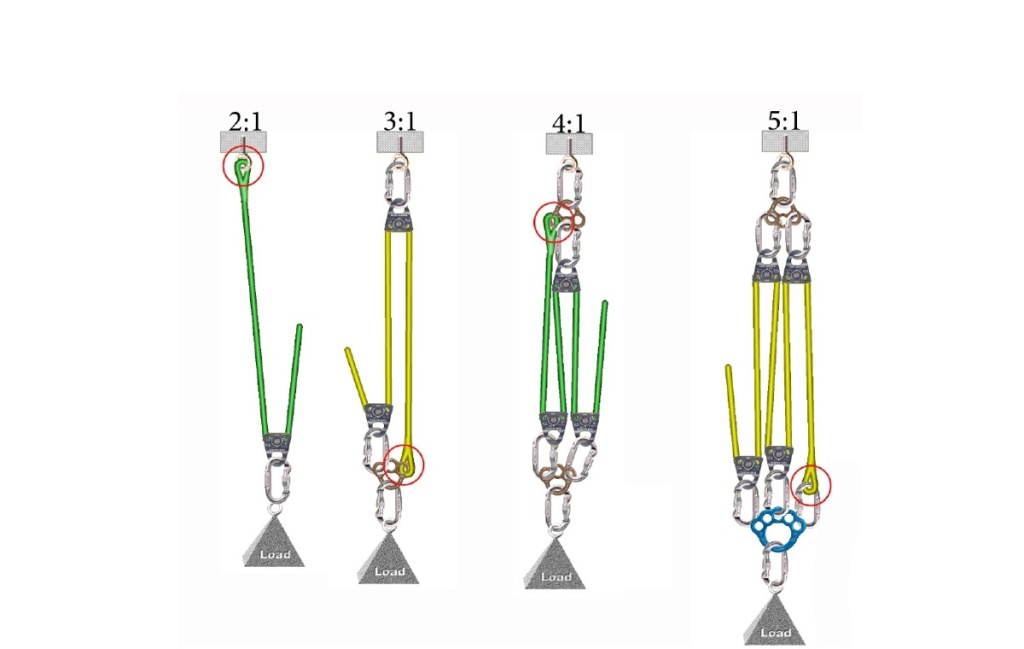

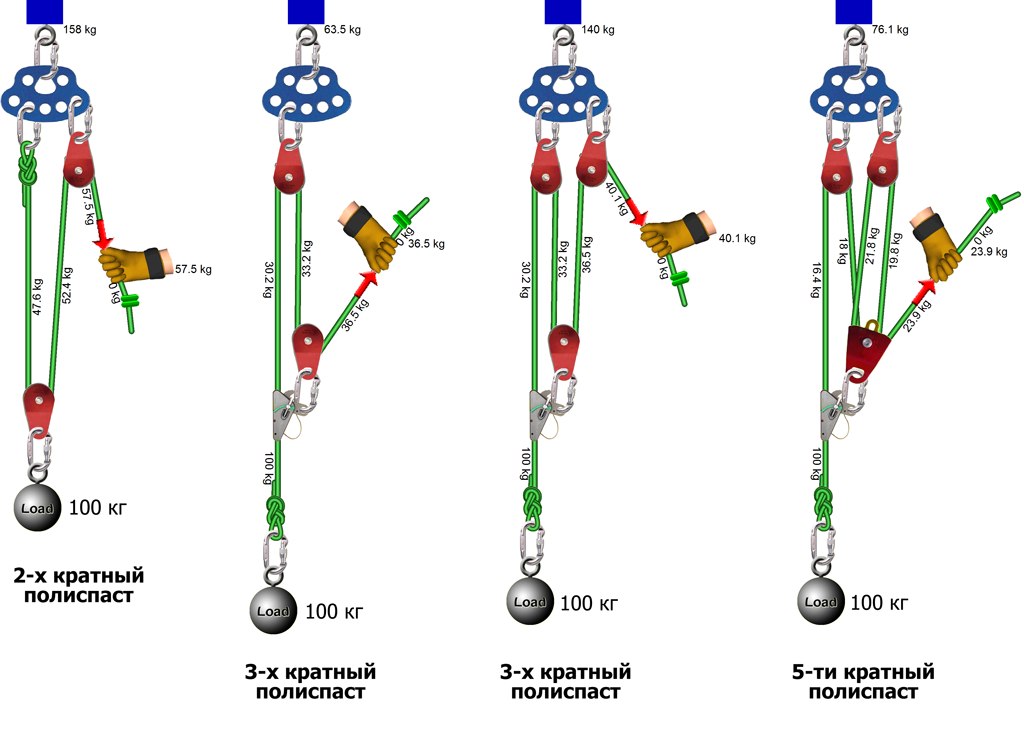

Простые полиспасты: 2:1, 3:1, 4:1 и 5:1

2:1 — самая простая тяговая система с подвижным блоком. Она удобна, когда требуется небольшой выигрыш в силе и большой рабочий ход. Для вспомогательной схемы с отдельным канатом потребуется решить, как фиксируется грузовая верёвка после каждого движения.

3:1 — распространённый компромисс между усилием, скоростью и числом элементов. В типовом варианте используются подвижный и неподвижные узлы; на рабочей станции устанавливается устройство удержания обратного хода. Для облегчения подъёма важнее удачная компоновка всей системы, чем формальное добавление ещё одного ролика.

4:1 снижает идеальное требуемое усилие до четверти веса, однако потребует выбрать четыре метра каната на метр перемещения груза. Обычно в этой схеме задействованы два подвижных перегиба и подходящие неподвижные элементы. 5:1 увеличивает механическое преимущество, но возрастает количество перегибов, сопротивление и объём снаряжения. У сильно усложнённых простых систем реальные преимущества могут оказаться меньше ожидаемых.

Значения идеальные. Таблица не задаёт безопасную рабочую нагрузку (WLL) и не учитывает ограничений зажимов, анкеров, карабинов, каната и рабочего персонала.

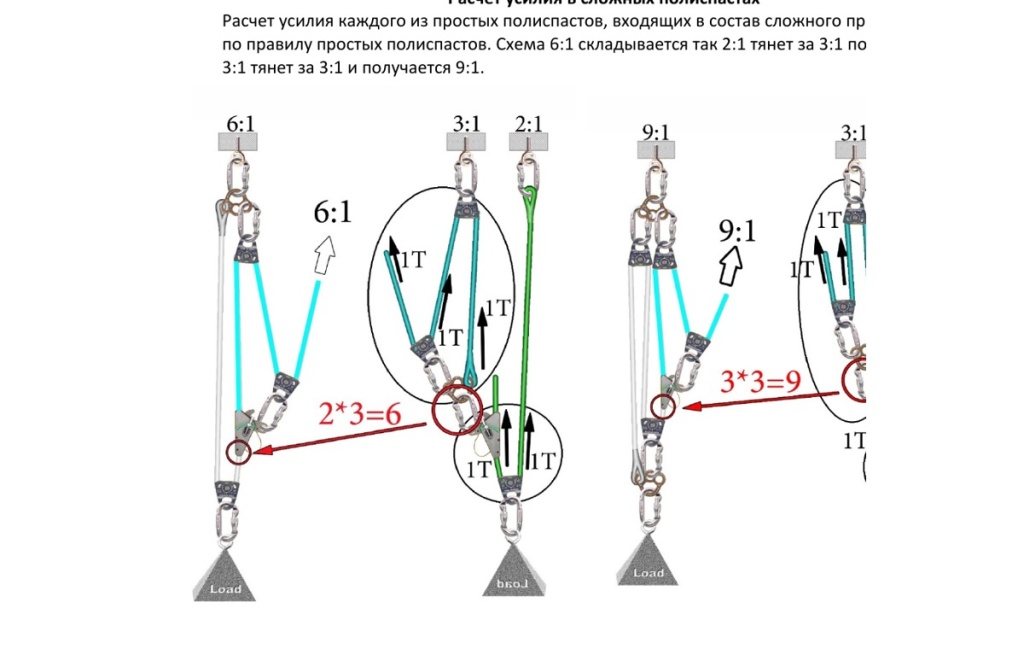

Сложные и составные полиспасты: 6:1 и 9:1

Сложным называют полиспаст, в котором одна тяговая система воздействует на другую. Если идеальный полиспаст 3:1 тянет за полиспаст 2:1, получаем теоретическое отношение 6:1; если 3:1 тянет за 3:1 — 9:1. Здесь теоретические отношения перемножаются, но лишь при корректной последовательной схеме передачи усилий.

Составную систему часто собирают с помощью отдельного вспомогательного каната и зажима или схватывающего узла, прикреплённого к основной рабочей верёвке. Это позволяет заранее подготовить компактный модуль тяги и присоединить его там, где он нужен. Но тогда особенно важно предусмотреть независимый контролируемый механизм удержания рабочей верёвки, ограничение рабочего хода и безопасную перестановку зажима.

Преимущества сложных полиспастов — значительное механическое преимущество при относительно компактном наборе блоков. Недостатки — малый рабочий ход, многократные перестановки, меньшая скорость и увеличенные потери. Начинать с 9:1 «на всякий случай» обычно нерационально: сначала проверяют, нельзя ли уменьшить трение и работать по схеме 3:1.

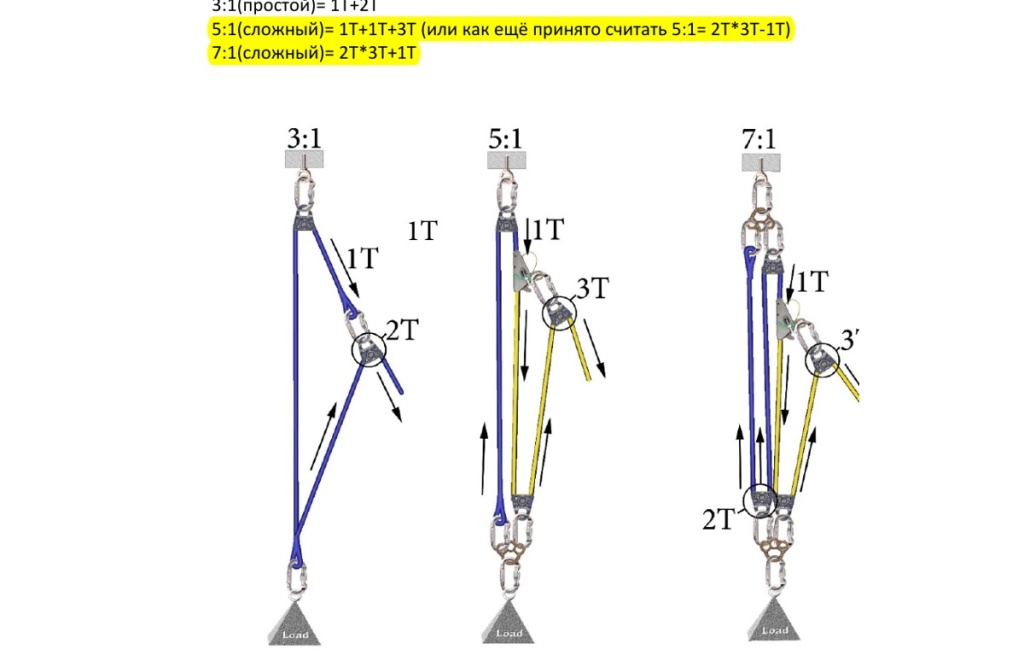

Комплексные (обратные) полиспасты 5:1 и 7:1

Комплексный, или обратный, полиспаст отличается расположением ветвей: один из блоков перемещается навстречу грузу. Такая компоновка может помочь изменить направление тяги и организовать работу в ограниченном пространстве, но часть сил действует в противоположных направлениях. Поэтому нельзя просто подсчитать количество роликов или умножить две видимые кратности.

В приложенном учебном материале рассматриваются характерные комплексы 5:1 и 7:1. Например, для одной конкретной схемы 5:1 результат по T-методу представлен как 1T + 1T + 3T; это не универсальная формула для любого комплекса 5:1. Трассировка всех ветвей и суммирование сил в каждой подвижной точке обязательны. Обратные схемы часто не складываются полностью и требуют переустановки захватов.

Блок-ролики Vento и «Вертикаль»: что выбрать

Выбор блока начинается с назначения и требуемой схемы: одинарный для смены направления и простых систем, двойной для нескольких ветвей, с вертлюгом — при риске скручивания, с зажимом — когда нужна функция контроля обратного хода. Затем проверяют диаметр каната, КПД, рабочую нагрузку, прочность, конструкцию щёк, наличие подшипника и допустимость спасательного применения.

Одинарные ролики Vento

Vento «Спасатель» (vnt 1095) — компактный одинарный блок на втулке. По данным изготовителя для соответствующей модели, КПД около 70%: он подходит для простых вспомогательных схем, но в длинной тяговой системе потери могут оказаться заметными. Альтернативы для более эффективного движения каната — Vento Uno 45 (vnt 1106) и выпускаемый производителем «Спасатель ЛЮКС» (vnt 1099, шарикоподшипник, заявленный КПД 90%).

Двойные ролики Vento

Vento Double (vnt 1092) — базовый двухшкивный блок для многоветвевых систем. Vento Twin 45 (vnt 1107) — двойной ролик с шарикоподшипником: в актуальной карточке изготовителя заявлен КПД 91%. Важно проверять нагрузочные пределы по паспорту конкретного выпуска: характеристики в разных каталогах и старых материалах встречаются в разных редакциях.

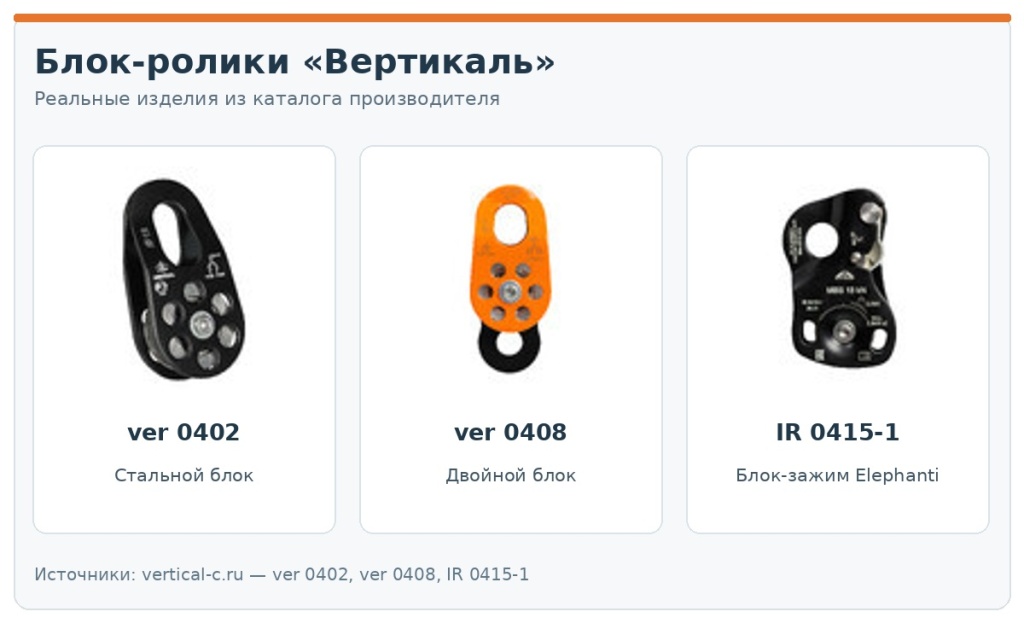

Одинарные и двойные ролики «Вертикаль»

Для начальных схем доступны «Вертикаль ФЕНЁК» (ver 0441) и стальной блок «Вертикаль» с подшипником. В многоветвевых системах можно рассматривать двойной дюралевый блок «Вертикаль» VER 0408 и большой двойной блок «Вертикаль» ver 0413. Описание VER 0408 на сайте указывает работу с канатом до 12 мм, но окончательный выбор — по актуальному паспорту конкретной модели.

Подробный разбор ассортимента — в уже опубликованной статье «Блок-ролики Vertical: какой выбрать для подъёма, полиспаста и спасения». Для иллюстраций в этой статье использованы схемы из предоставленного PDF по полиспастам и фотографии изделий «Вертикаль» из официального каталога производителя.

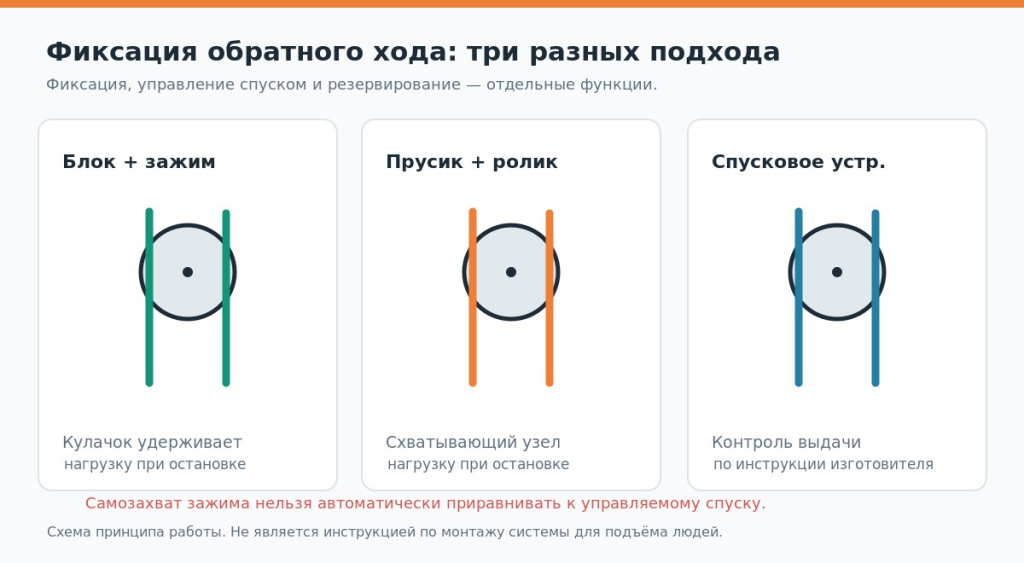

Как фиксируют обратный ход: блоки с зажимом, прусик и механические зажимы

В системе с подбором каната обязательно предусматривают, что произойдёт, когда команда перестанет тянуть. Если груз немедленно пойдёт вниз, значит отсутствует или неверно устроено удержание обратного хода. Эту задачу решают встроенным кулачком блока с зажимом, отдельным совместимым верёвочным зажимом или специально рассчитанным схватывающим узлом с роликом. При спасении удержание не подменяет вторую страховочную систему.

Vento HOLDER и HOLDER TWIN

Vento HOLDER (vnt 1314) объединяет одинарный блок с механизмом захвата. У модели предусмотрена возможность удержания обратного хода и, если это предусмотрено инструкцией, фиксация кулачка в открытом положении для работы как обычным блоком. Vento HOLDER TWIN (vnt 1315) имеет два ролика и зажим, что облегчает компоновку более сложных схем. По данным производителя, HOLDER TWIN рассчитан на канаты до 11 мм; проверить требуется не только нагрузку блока, но и отдельный предел для зажимного механизма.

Блоки с зажимом «Вертикаль»

«Вертикаль Elephanti» (IR 0415) — компактный блок с интегрированным кулачком. Описание на alpindustria.pro указывает рабочую нагрузку ролика 5 кН и отдельно для зажима 2,5 кН: это наглядный пример, почему нельзя применять к функции удержания всю паспортную прочность корпуса. Есть также стальной блок «Вертикаль» с зажимом (ver 0415) — модель с иными ограничениями при включённом зажиме.

Прусик и прусик-блок: где границы применения

Узел Прусика — схватывающий узел из подходящего репшнура, который при правильной конфигурации может захватывать основную верёвку при нагружении. В составе прусик-блока (системы «ролик + схватывающий узел») он может удерживать обратное движение, при этом ролик снижает трение на перегибе. Такой подход удобен для модульных систем, но имеет ограничения по диаметрам и материалам верёвок, температуре, состоянию оболочки, направлению нагрузки и прочности узла.

Не существует универсального числа витков или диаметра репшнура для любых канатов. Применимость конкретного схватывающего узла должна быть проверена для используемой пары канатов и штатной нагрузки; на мокрой, замёрзшей или загрязнённой верёвке поведение меняется. Недопустимо считать прусик достаточной единственной страховкой человека только потому, что он «держит при проверке руками».

Отдельные механические зажимы

Для присоединения вспомогательного полиспаста к основной верёвке используют одобренные для задачи механические устройства из раздела «Канатные зажимы», включая ручные зажимы-жумары, зажимы для рабочих систем и специально предусмотренные для спасательных операций захваты. У каждого зажима есть свой диапазон диаметров, требования к направлению нагружения и предел усилия до повреждения каната или срабатывания механизма. Жумар не следует автоматически считать полноценным средством удержания спасательной нагрузки.

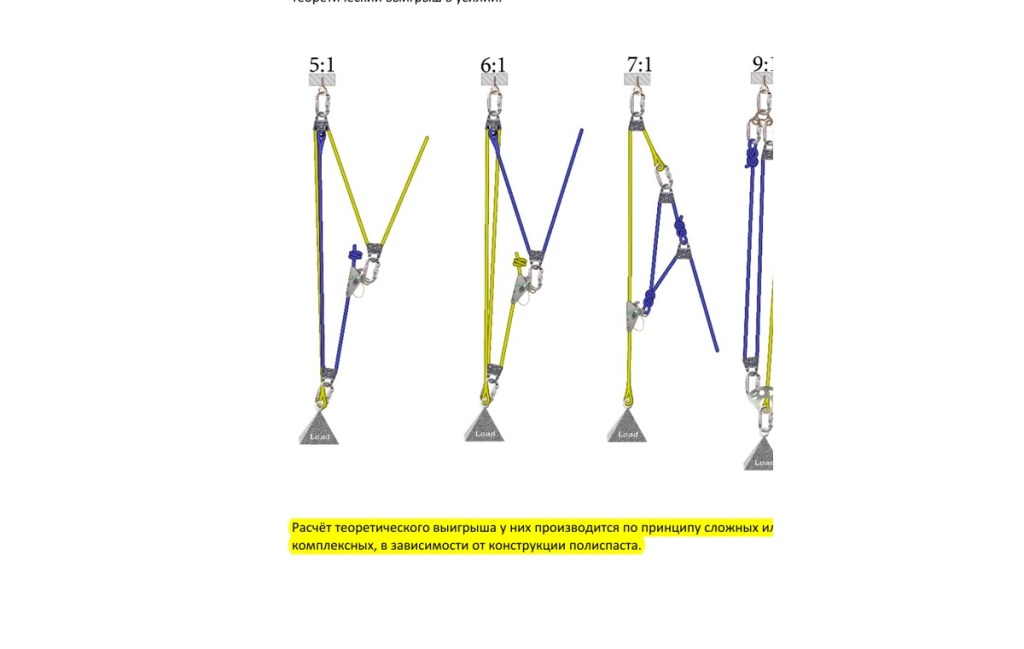

Зачем спусковое устройство в полиспасте: фиксация и стравливание каната

Просто заблокировать обратный ход — ещё не значит уметь безопасно опускать груз. При освобождении зубчатого зажима, особенно под значительным натяжением, возможно неконтролируемое ускорение. Для систем, где предполагается выдавать верёвку под нагрузкой, предусматривают отдельное совместимое спусковое устройство или специальный подъёмно-спусковой механизм и процедуру передачи на него нагрузки.

В ассортименте Vento можно рассматривать «АнтиПаник» (vnt 1116), а также устройства «Стопор-десантер» и «Ворон» из раздела Vento. Их различает логика блокировки, допустимый диаметр и нагрузка, возможность работы на станции и разрешённые производителем сценарии. Не всякое устройство для персонального спуска разрешено использовать для опускания пострадавшего с дополнительной нагрузкой; это отдельно подтверждается документацией.

Подробные отличия и ограничения моделей приведены в нашей статье «Спусковые устройства Vento: „Высота“, „АнтиПаник“, „Стопор-десантер“, „Ворон“ — что выбрать».

Потери на трении: почему 3:1 иногда работает почти как 2:1

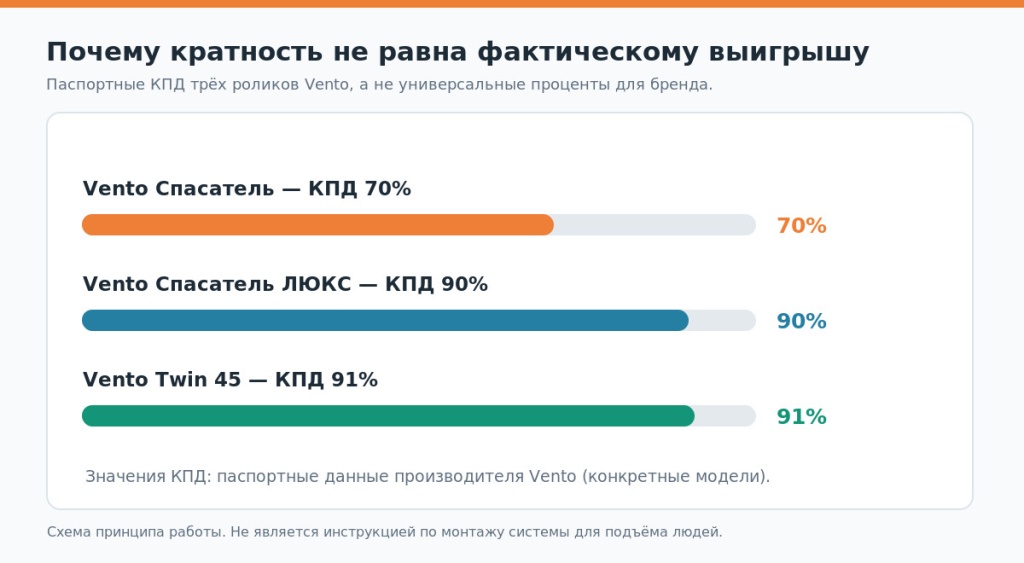

Теоретическая кратность выводится из равенства натяжений. Настоящий блок так не работает: часть энергии теряется при вращении шкива, изгибе каната, работе фиксатора и на перегибах конструкции. КПД зависит от подшипника и диаметра ролика, от верёвки, скорости, нагрузки, загрязнения и состояния механизма. Производитель Vento публикует для отдельных изделий значения: «Спасатель» — 70%, «Спасатель ЛЮКС» — 90%, Twin 45 — 91%.

Чтобы понять масштаб различий, возьмём упрощённую модель простого 3:1, где каждый из двух последовательных перегибов уменьшает натяжение в η раза. Получается эффективный коэффициент примерно 1 + η + η² (без учёта потерь в дополнительных устройствах). При η = 0,90 это 2,71:1, при η = 0,70 — лишь 2,19:1. Для условной нагрузки 1 кН расчётная тяга различается: около 0,37 кН и 0,46 кН соответственно — даже при одинаковом названии схемы «3:1».

Таблица — учебный расчёт из выбранной модели, а не сертификационные показатели сборки. Для карабинов 50% взято как иллюстративное значение из приложенного материала: реальное трение зависит от формы, угла, материала, каната и нагрузки. Замена ролика карабином в силовой системе без отдельного расчёта и проверки недопустима.

Практический вывод: до перехода с 3:1 на 5:1 сначала устраните ненужные отклонения, перекруты и трение о край. Высокоэффективный ролик выгодно размещать там, где через него проходит наиболее натянутая ветвь, если конструкция и штатная схема допускают такое расположение.

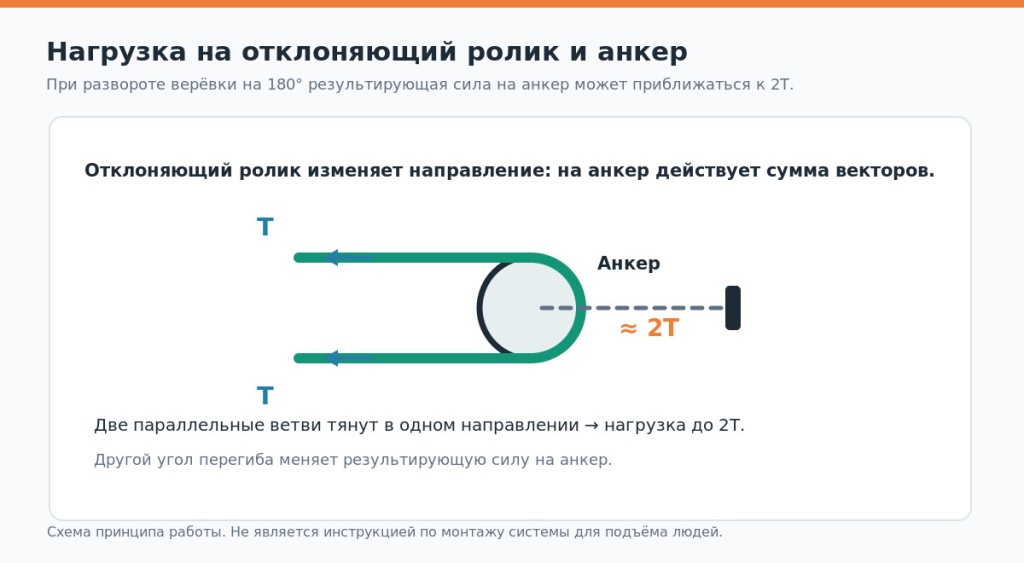

Перегиб края, протекторы и нагрузка на анкер

Большие потери возникают не только внутри полиспаста. При подъёме из колодца, с фасада или через кромку кровли верёвка может тереться о бетон и металл. Тогда даже дорогие ролики с высоким КПД не исправят систему в целом. Применяют совместимые протекторы для каната, направляющие ролики, выносные точки или рассчитанные специальные конструкции для перевода нагрузки через край.

Отклоняющий ролик не даёт дополнительной кратности, зато изменяет силовую схему станции. Особенно опасно ошибочно считать, что раз оператор тянет с усилием 0,4 кН, то весь анкер тоже воспринимает только 0,4 кН. Результирующая сила зависит от угла между ветвями, а компоненты опоры и соединителей рассчитывают для наиболее неблагоприятного допустимого направления. В спасательной системе предусматривают защиту канатов от кромок и исключение их взаимного перетирания.

Чем отличается подъём оборудования от спасения человека

В случае пострадавшего задача часто состоит не в длинном подъёме, а в коротком контролируемом приподнимании для разгрузки повисшей подсистемы и последующей эвакуации. Это должно быть описано в плане спасения и эвакуации, а команда должна иметь возможность безопасно остановить движение, принять нагрузку и изменить направление работы.

Для таких случаев могут быть удобнее предварительно собранные специализированные системы: Vento «Питон» 4–5-кратный и спасательное подъёмное устройство «Вертикаль СПРУТ». В карточке «Питона» непосредственно указано применение для подъёма пострадавшего с целью разгрузки соединительно-амортизирующей подсистемы; устройство не следует путать с универсальным страховочным механизмом для любых способов эвакуации.

Для подстраховки и управляемого спуска используются отдельные линии и устройства, допустимые по инструкциям для соответствующей массы, включая массу спасателя, если предусмотрено сопровождение. В рекомендациях Petzl по командному спасению подчёркивается необходимость двух независимых канатных систем. Из оборудования Petzl на нашем сайте в качестве альтернатив можно рассмотреть блоки с зажимом MINI TRAXION и PRO TRAXION, а также специальные спасательные спусковые системы — при условии соответствия актуальным требованиям изготовителя.

Распространённые ошибки при сборке и расчёте

• Считать все блок-ролики вместо ветвей, которые действительно поддерживают груз.
• Называть блок с неподвижным креплением «дополнительным 2:1», хотя он только меняет направление тяги.
• Использовать МВS (разрушающую нагрузку) как разрешённую рабочую нагрузку WLL.
• Игнорировать меньшую допустимую нагрузку зажима по сравнению с самим роликом.
• Считать любую схватывающую петлю или жумар универсальным страховочным устройством.
• Освобождать кулачок или разбирать полиспаст до передачи нагрузки на совместимое управляемое устройство.
• Допускать контакт верёвки с незащищённой кромкой и поперечное нагружение карабинов.
• Усложнять систему до 9:1 вместо уменьшения потерь на трение и увеличения рабочего хода.
• Использовать верёвки и блоки, подходящие по диаметру, но не одобренные изготовителями для спасательной схемы.

Короткий алгоритм выбора оборудования

1. Определите задачу: перемещение груза, короткое приподнимание для спасения, натяжение или управляемый спуск.
2. Определите вес, возможные дополнительные нагрузки и необходимость отдельной страховочной системы.
3. Выберите базовую кратность 2:1 или 3:1 и оцените доступную длину каната и рабочий ход.
4. Подберите ролики Vento/«Вертикаль» по паспорту, КПД, диаметру каната и допустимой нагрузке.
5. Предусмотрите удержание обратного хода: HOLDER, HOLDER TWIN, Elephanti, совместимый прусик-блок либо другую разрешённую систему.
6. Если нужен спуск, отдельно проверьте допустимость управления нагруженным канатом соответствующим спусковым устройством.
7. Проверьте геометрию станции и перегиба, нагрузку на анкер, совместимость всех компонентов и отсутствие мешающих взаимных контактов.
8. До применения проведите осмотр, функциональную проверку на контролируемой нагрузке и инструктаж команды по плану работ или спасения.

Что ещё почитать и где подобрать оснащение

При сборке полиспаста особенно важна анкерная часть. Полезны наши материалы «Анкерные стропы: способы установки и нагрузка», «Анкерные стропы СВТ», «Классы анкерных устройств» и «Страховочные и удерживающие стропы Vento». Примеры организации безопасности на объектах представлены в разделе «Выполненные проекты».

Итог: правильный полиспаст — не тот, у которого максимальная цифра перед «:1», а тот, у которого для конкретной задачи подтверждены безопасность, управляемость, длина рабочего хода, допустимая нагрузка и реальное усилие. Начинайте с простых решений, ставьте блоки с подходящим КПД, продумывайте фиксацию и спуск заранее, а для спасения применяйте только предусмотренные планом и инструкциями системы.
